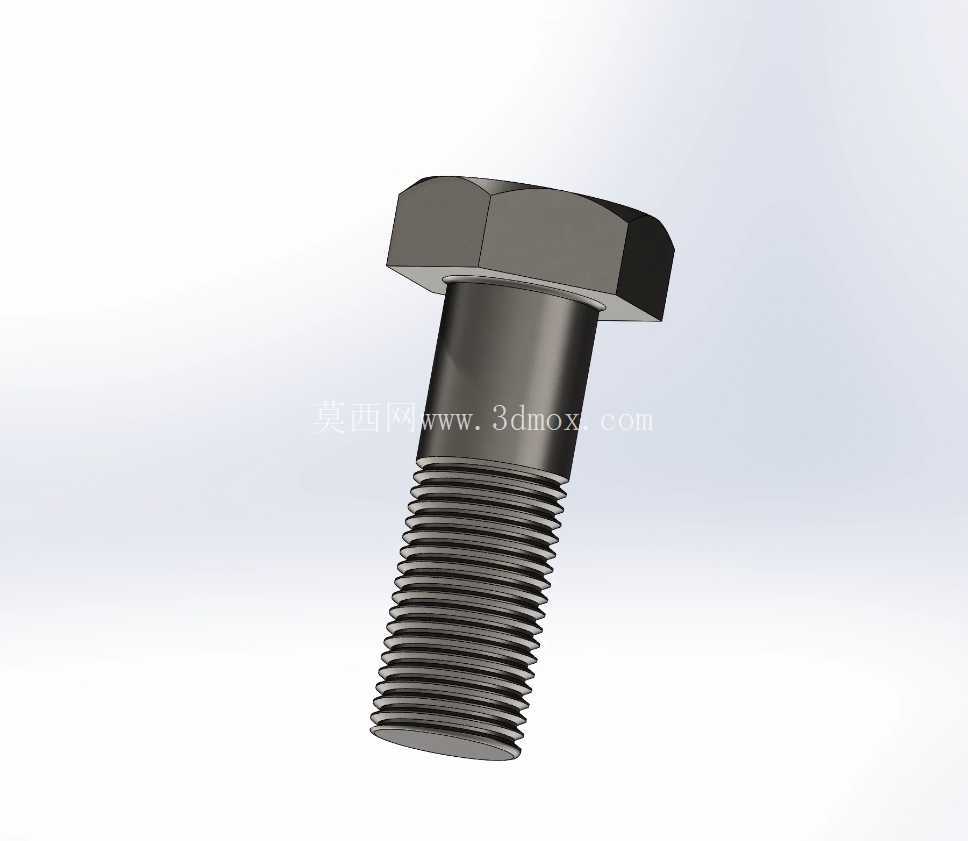

外六角全螺纹螺栓连接紧固结构

在各类机械装配、钢结构搭建、机电设备组装的现场，这类外六角全螺纹紧固件是出现频率最高的连接元件之一，从普通的民用设备机架固定，到工业生产线的工装夹具锁紧，再到小型机电产品的壳体拼接，都能见到这类零件的应用场景。不同于部分缩杆型螺栓只在端部加工螺纹的结构，这款螺栓的杆身全程加工连续外螺纹，在实际装配时可以不受光杆段长度的限制，根据被连接件的总厚度灵活调整拧入深度，尤其适合被连接件总厚度存在公差波动、或者需要搭配不同厚度垫片调整压紧量的装配场景，不用额外准备多种长度规格的螺栓就能适配一定范围内的连接厚度需求，能有效减少现场备件的品类数量，降低装配物料管理的复杂度。

从结构设计逻辑来看，头部采用标准外六角造型，完全适配常规开口扳手、套筒、梅花扳手的通用夹持尺寸，现场装配时不需要定制特殊工装，普通作业人员用常规工具就能完成拧紧操作，六角头部的承压面做了平整加工，和被连接件或者垫片接触时能保证足够的接触面积，避免拧紧时压伤被连接件表面，也能让压紧力均匀分布在接触环面上，减少长期受振动后出现的松脱风险。杆身的螺纹采用普通公制三角螺纹牙型，牙型角60度，具备良好的自锁性能，螺纹的大径、中径、小径都按照通用连接螺纹的公差要求设计，和市面上同规格的标准螺母、螺纹孔都能实现顺畅旋合，不需要额外做二次修配就能直接装配使用。

在实际选型使用时，需要重点关注几个安装边界参数：首先是六角头部的对边尺寸，这个尺寸直接决定了配套扳手的规格，同时头部的高度决定了扳手夹持时的接触长度，足够的头部高度能避免拧紧时出现扳手滑脱的问题，也能承受足够的拧紧扭矩而不会出现头部崩裂的情况。其次是螺纹的有效长度，虽然这款是全螺纹结构，但实际装配时要保证拧入内螺纹件的深度满足强度要求，一般来说拧入钢件内螺纹的深度不小于螺纹公称直径的1倍，拧入铸铁、铝合金等低强度材料内螺纹的深度要适当加大到1.5到2倍公称直径，避免螺纹受力后出现滑牙失效。另外杆身的公称直径决定了整个连接副的抗拉、抗剪承载能力，选型时要根据连接位置的实际受力大小，结合材料的屈服强度计算所需的螺栓直径，避免负载过大时出现杆身断裂或者螺纹变形的问题。

从建模实现的角度来看，这类标准件的建模重点在于螺纹部分的处理，如果是用于装配示意的场景，可以采用装饰螺纹线简化建模，减少整个装配体的文件体量，提升大装配下的软件运行流畅度；如果是用于加工生产或者有限元受力分析的场景，则需要精确绘制螺纹的牙型轮廓，通过螺旋扫描切除的方式生成真实的螺纹牙型，保证螺纹的啮合接触面积、牙型受力角度和实际零件完全一致，这样分析得到的应力分布结果才能真实反映零件的实际受力状态。另外六角头部和杆身的过渡位置要设计合理的圆角，避免直角过渡造成的应力集中，这个位置是螺栓受拉时的应力集中高发区，合适的过渡圆角能大幅提升零件的疲劳强度，在长期受交变载荷的连接位置，这个细节往往是决定连接副使用寿命的关键因素。

在实际设备运行过程中，这类螺栓连接的位置往往会受到设备自身振动、温度变化带来的热胀冷缩、外部负载冲击等多重因素影响，除了螺栓本身的结构设计之外，装配时的预紧力控制也十分关键，合适的预紧力能让连接副在受振动时保持足够的接触面摩擦力，避免螺纹出现相对转动导致松脱，同时也不会因为预紧力过大造成螺栓屈服变形，失去应有的连接强度。全螺纹的结构设计还有一个优势，就是在需要调整两个被连接件之间相对位置的场景下，可以通过旋转螺栓来微调轴向的压紧距离，比如在一些工装夹具的位置调整结构中，这类全螺纹螺栓可以配合锁紧螺母使用，实现精确的位置调整后锁紧固定，相比部分螺纹的螺栓调整范围更大，适配性更强。
