带蜗杆传动的打印机进给运动组件结构

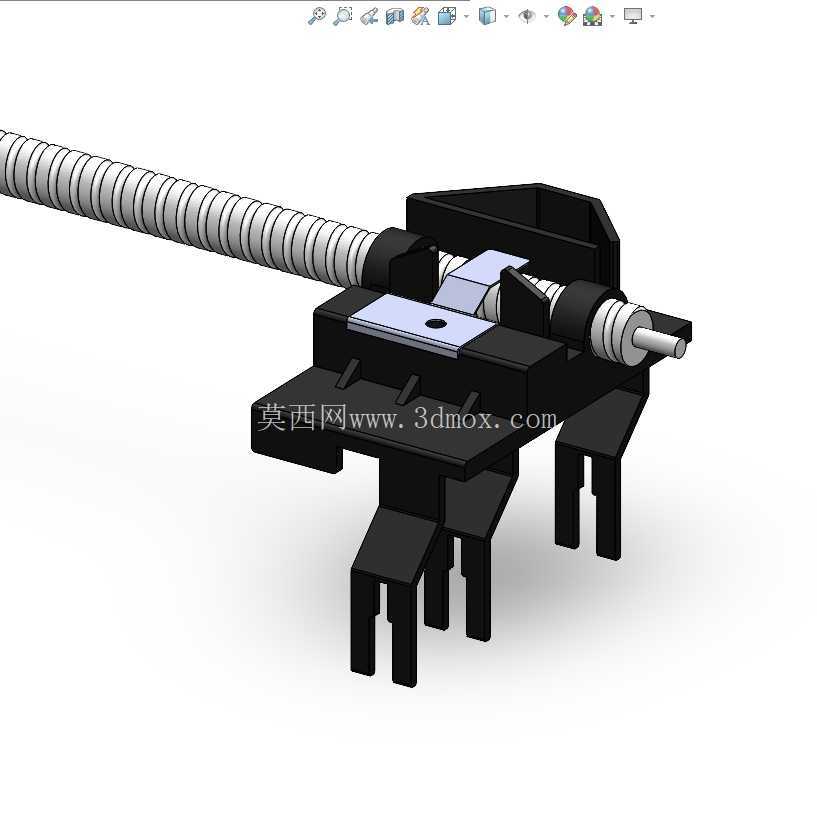

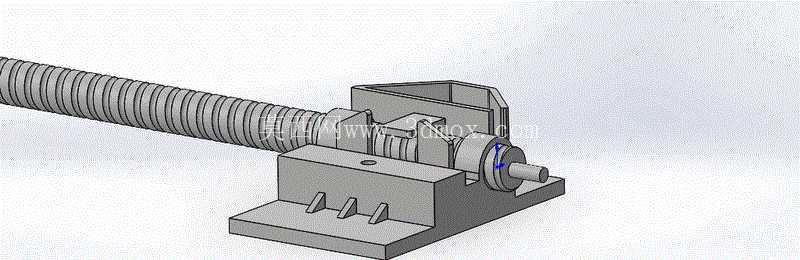

　　这套组件核心服务于桌面级熔融沉积成型打印设备的轴向进给传动环节，日常作业中承担着将旋转运动转化为打印平台或挤出头精准直线位移的职能，在小尺寸文创件打样、教学实训模型制作、小型功能件验证打印场景中，这套传动结构的运行稳定性直接决定了最终成型件的层纹均匀度与尺寸公差表现。从结构布局来看，组件采用蜗杆与滑动丝杠同轴配合的传动方案，区别于常规同步带传动的进给结构，蜗杆副的反向自锁特性可以在设备断电或急停状态下锁止进给轴位置，避免打印头因自重下坠刮蹭已成型的模型表面，这一特性在长时间无人值守的批量打印作业中能有效降低废品率。设计阶段优先考虑了安装边界的适配性，整个组件的安装基座采用一体化铣削成型的L型定位结构，基座底部预留了三个等距分布的三角加强筋，既可以降低注塑或机加工过程中的结构变形量，也能在安装时通过基座底面的定位凸台快速卡入设备型材框架的预设槽位，不需要额外制作复杂的转接工装，安装时的同轴度校准只需要通过基座侧面的两个顶丝孔就能完成蜗杆与丝杠的轴向间隙调整，大幅缩减了设备整机组装的调校工时。

　　从功能特性上看，蜗杆传动部分采用单头渐开线齿形设计，传动比设置匹配常用42型步进电机的输出扭矩特性，不需要额外加装减速箱就能实现进给轴0.01mm的脉冲当量，满足高精度打印的位移分辨率要求；运动副配合面预留了合理的润滑脂存储槽，长期运行时可以减少齿面磨损，延长维护周期，组件末端的支撑座采用双轴承定位结构，能承受打印过程中快速往复移动产生的径向载荷，避免丝杠高速运转时出现挠曲变形导致的进给卡顿。

　　实际应用中，这套组件可以直接替换同尺寸规格的皮带传动进给模组，尤其适配打印行程在200mm以内的桌面级打印设备，安装时只需要匹配基座上的四个固定孔位与设备框架的安装孔距，不需要改动原有设备的电控接线，就能完成进给系统的升级；在运动特性验证过程中，这套结构的往复定位重复精度可以控制在0.02mm以内，全程进给速度在10-80mm/s区间内运行无明显振动，不会因为传动间隙导致打印件出现层错、横纹等常见缺陷。

　　结构设计上还考虑了日常维护的便捷性，蜗杆与丝杠的配合部位没有设计封闭的外罩，用户可以直接观察齿面的润滑状态与磨损情况，不需要完全拆解组件就能完成润滑脂补充与间隙微调，基座上的定位销孔采用统一的工业标准尺寸，后期如果需要更换不同导程的丝杠，只需要拆卸末端的轴承压盖就能完成零件替换，不需要重新加工整个基座。从安装边界尺寸来看，整个组件的总长度适配2020系列铝型材框架的安装宽度，突出安装面的最大高度不超过45mm，不会和设备上的挤出头散热组件、限位开关安装位产生空间干涉，布线时电机的走线槽可以顺着基座侧面的预留凹槽布置，避免设备运行过程中线缆剐蹭运动部件造成损坏。
