19英寸机架用16盘位2U存储机箱结构设计

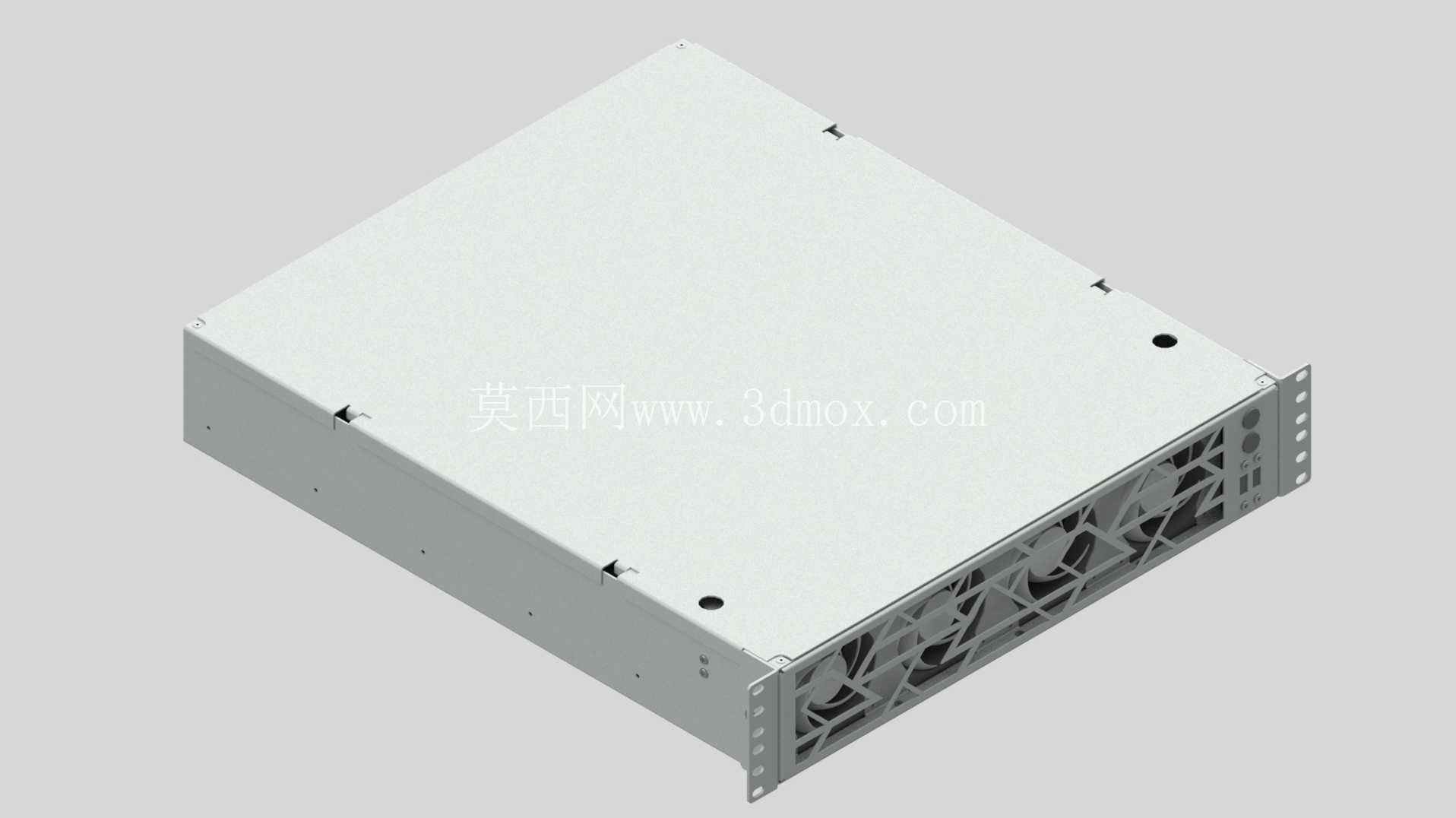

在中小规模数据节点、工作室本地存储阵列、工业现场边缘数据采集存储的部署场景里，机架式存储设备的空间利用率、散热冗余、硬件兼容性一直是结构设计阶段需要优先平衡的核心指标，这款适配19英寸标准机柜的2U规格存储机箱，正是围绕16盘位大容量存储的实际使用需求完成的结构落地。从安装边界来看，整机严格遵循19英寸机架的安装孔位规范，高度控制在2U标准尺寸区间，深度方向预留了足够的理线与硬件插拔空间，安装时无需对标准机柜托板、立柱孔位做额外改造，可直接配合机柜螺丝完成固定，适配绝大多数机房、设备柜的通用安装环境。

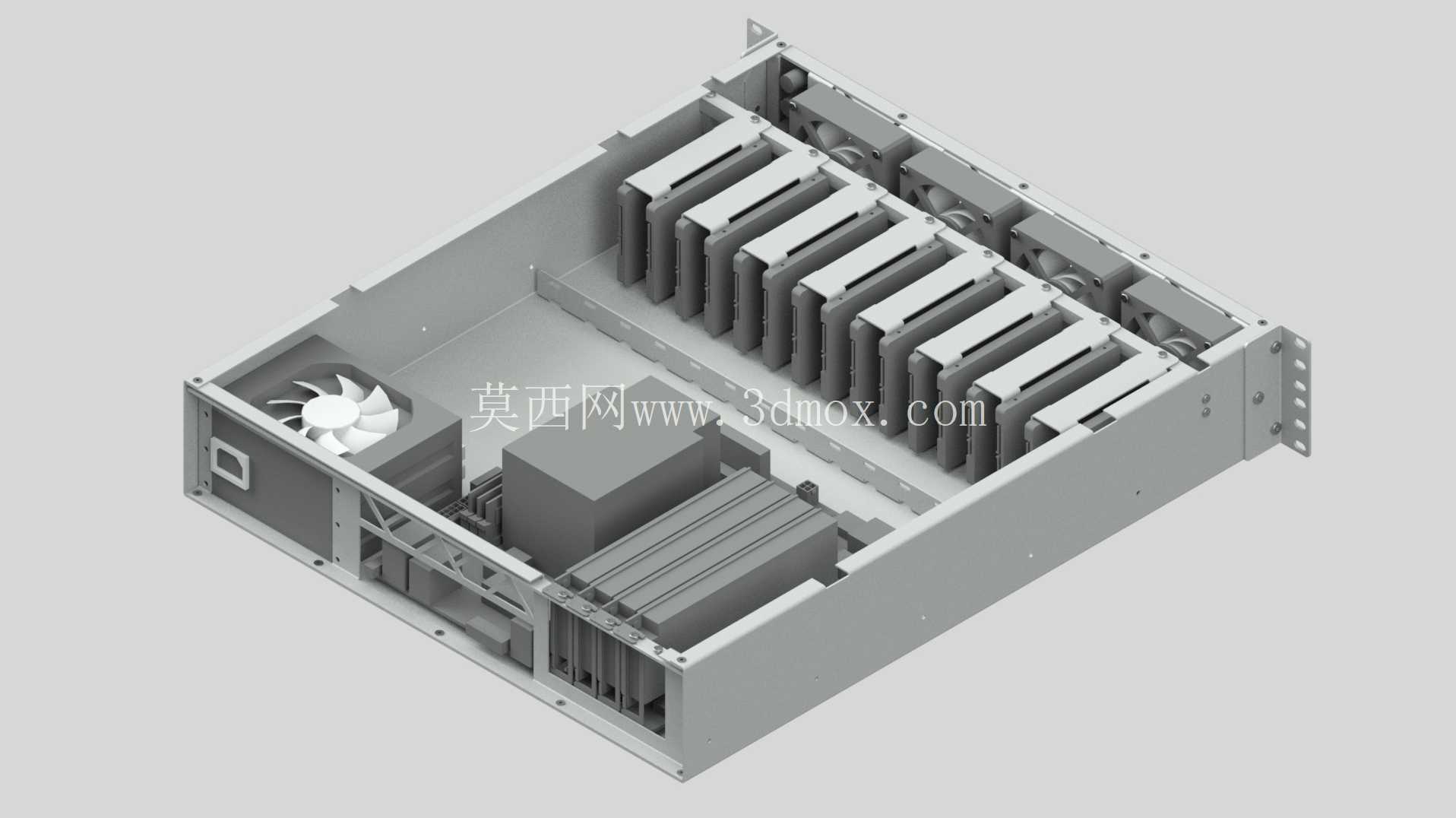

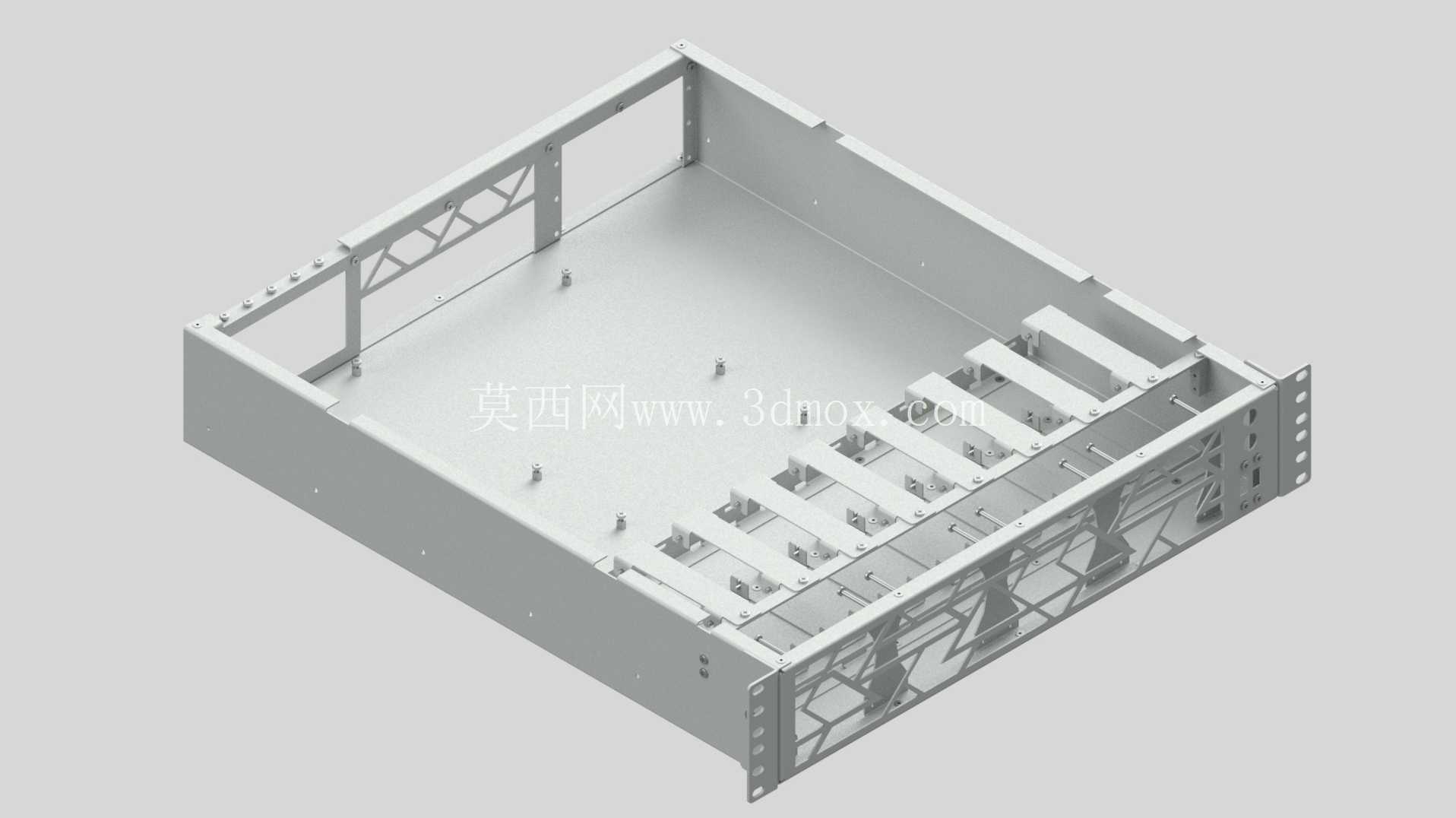

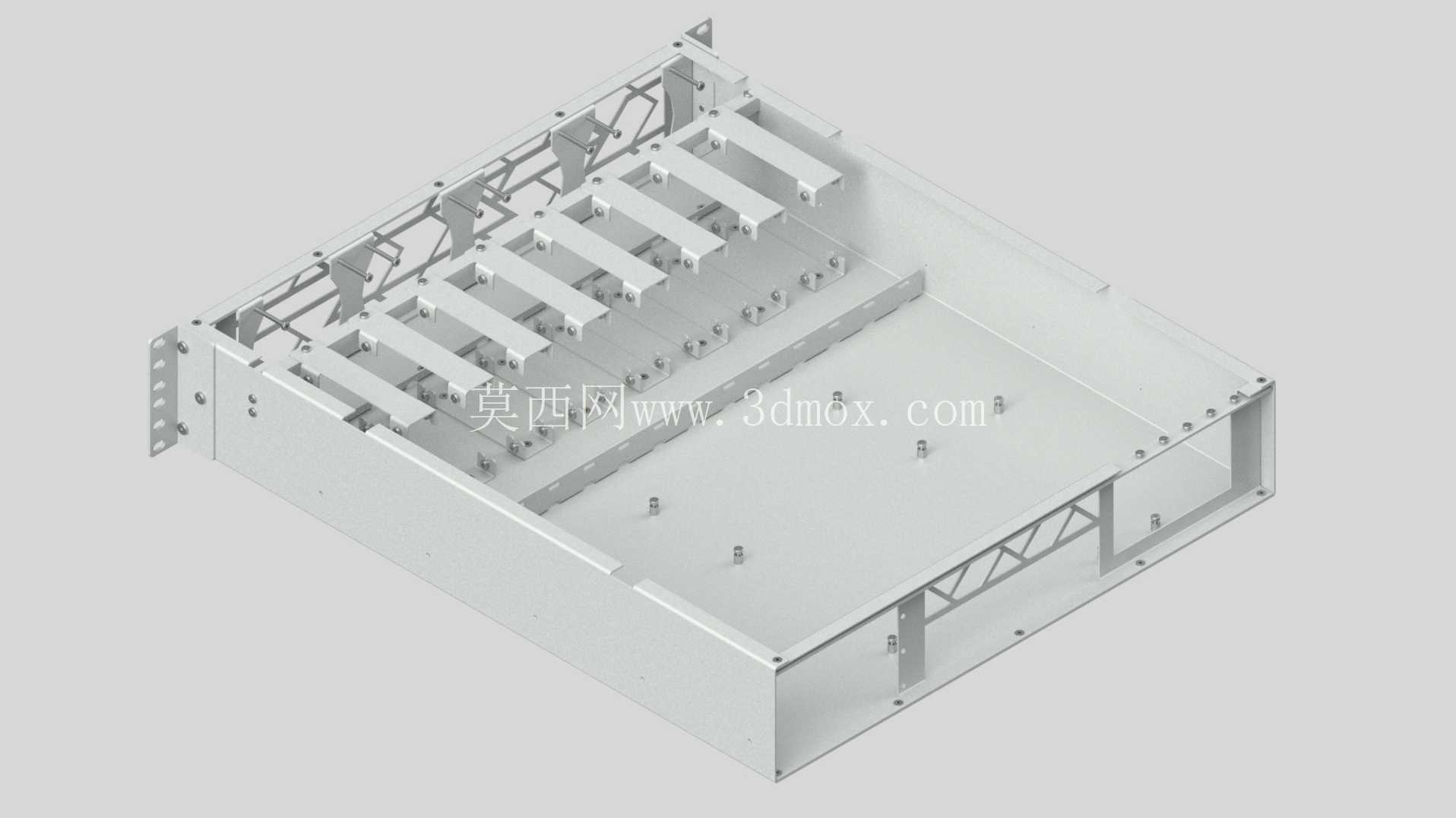

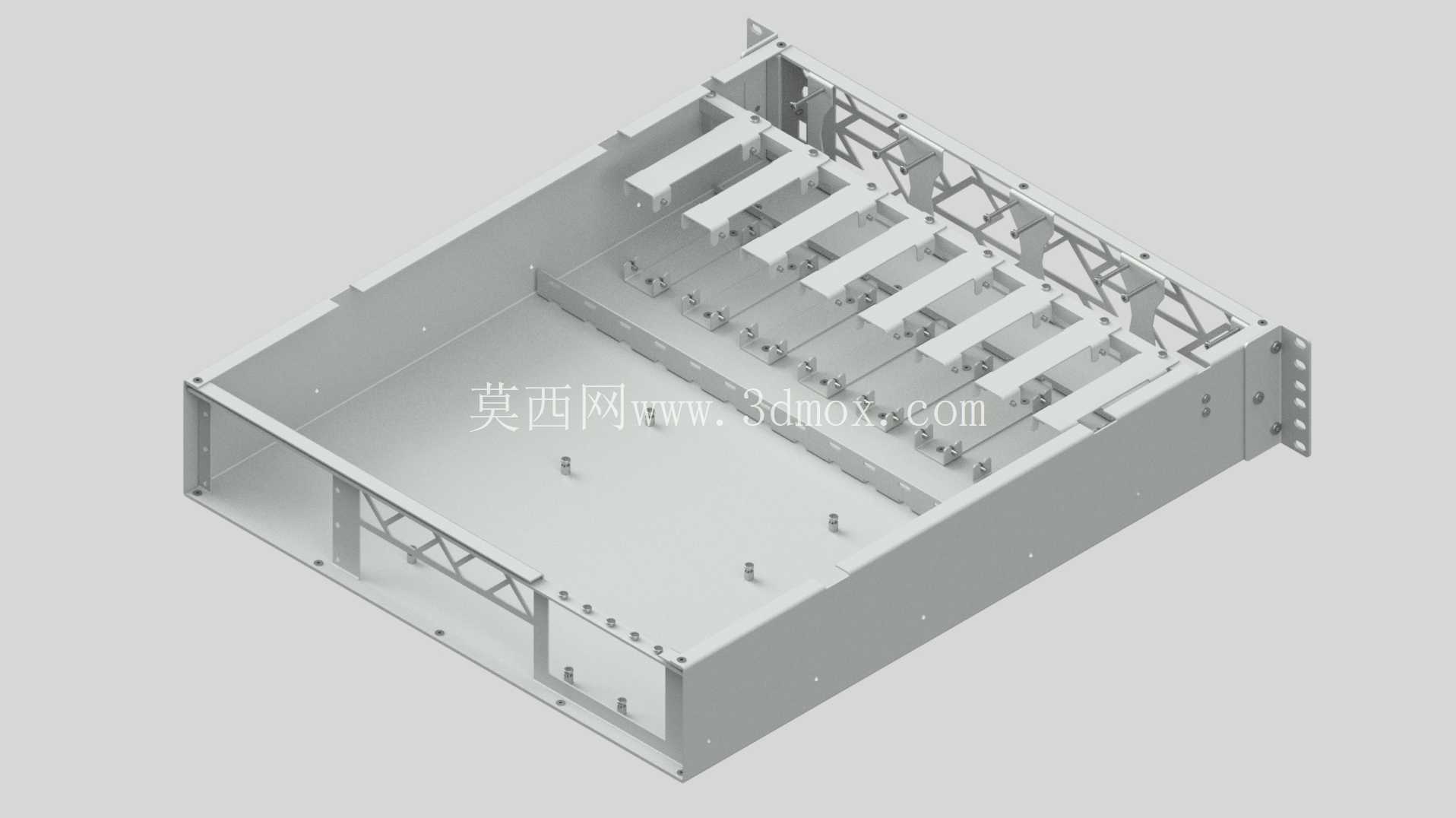

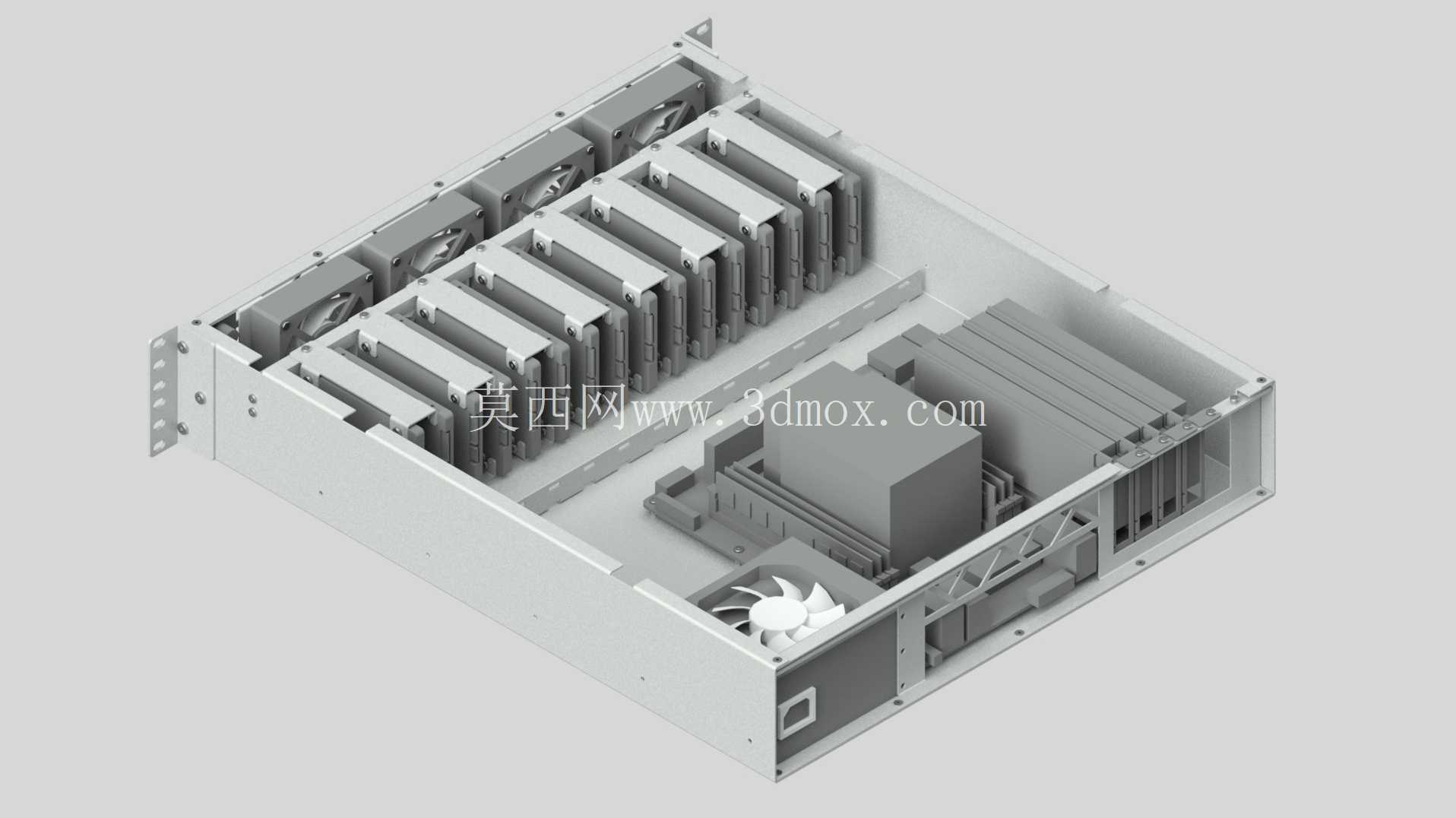

设计过程中首先围绕气流组织做了整体布局规划，考虑到16块机械硬盘同时工作时的持续发热，以及高功率SFX电源、主板供电模块、扩展卡的散热需求，机箱内部没有采用传统存储机箱的隔断式风道，而是将进风区域对应硬盘仓的盘位间隙排布，让冷风可以直接穿过硬盘安装位的缝隙带走盘体热量，之后气流顺着主板区域流向尾部的排风位，配合内部预留的风扇安装位形成贯穿式风道，避免局部热量堆积。硬盘仓的排布做了错位优化，既保证16个盘位的安装密度，又不会遮挡主板区域的散热通道，同时每个盘位的安装位都预留了减震胶钉的固定位置，降低硬盘运行时的共振传递，减少长期运行下的硬件损耗。

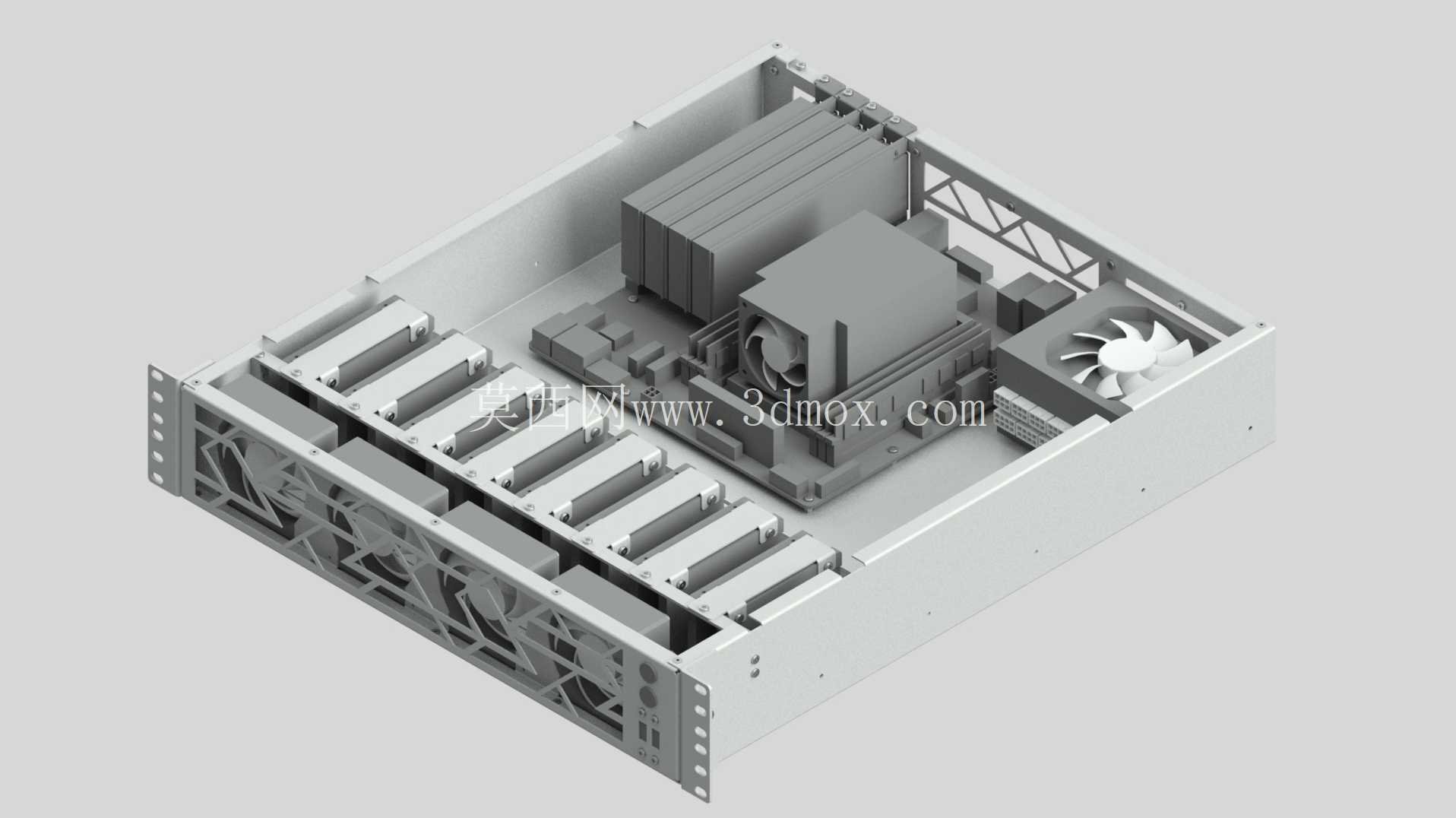

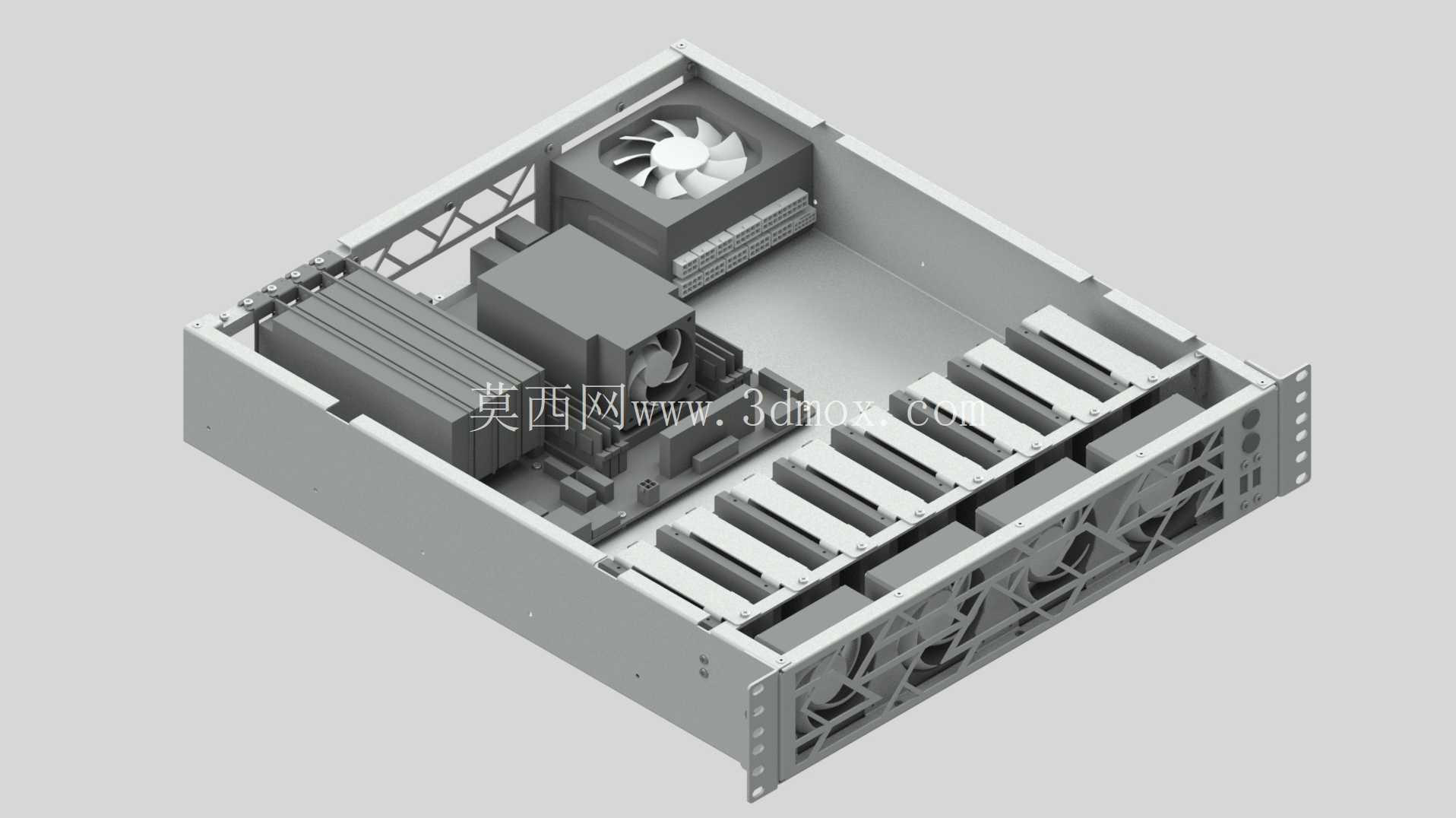

硬件适配层面，结构设计阶段就针对选定的主板与电源型号做了精准的安装位匹配，主板固定柱的位置完全对应华擎ROMED6U-2L2T型号主板的安装孔，避免出现孔位偏差导致的主板安装应力，电源仓位专门适配Cooler Master SFX 1100W规格的SFX电源，仓位周边预留了电源接线的弯折空间，不会出现电源线挤压主板元件或者遮挡风道的问题。机箱后部的扩展卡位对应主板的PCIe插槽位置做了通长的开孔设计，可根据实际使用需求安装不同规格的扩展卡，不管是万兆网卡、RAID卡还是其他扩展配件，都能顺利完成固定，不会出现卡位偏移的问题。

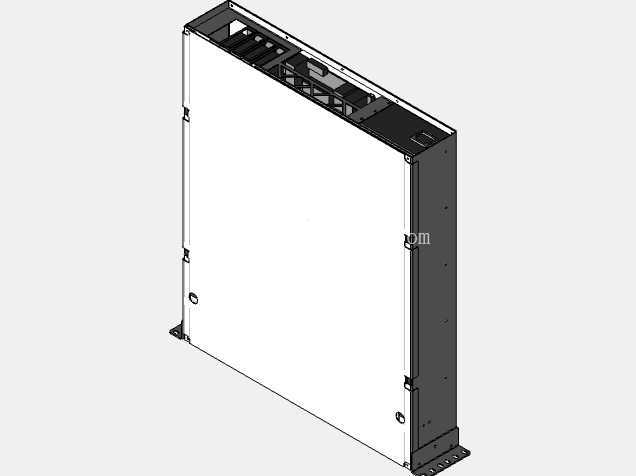

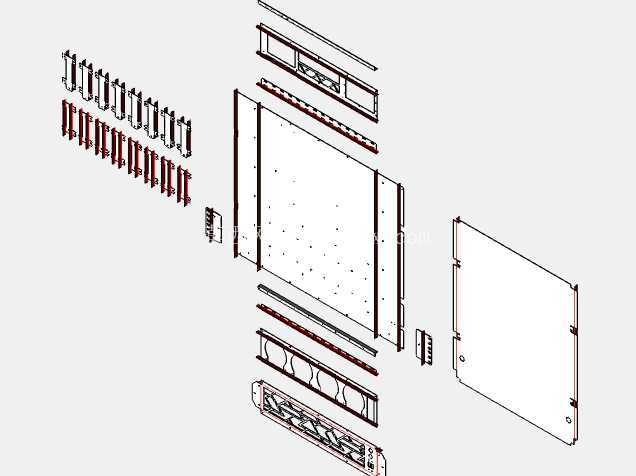

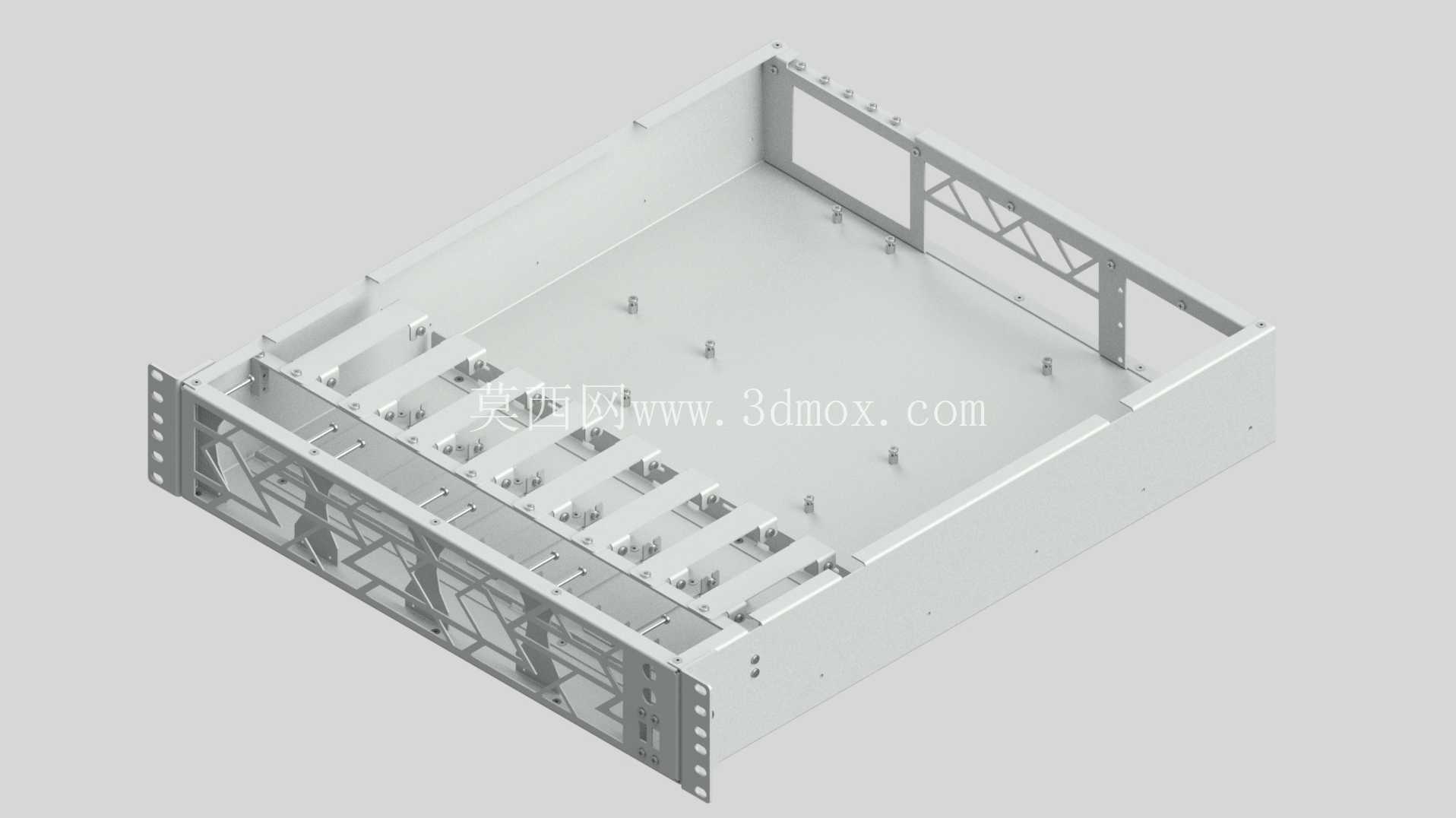

从结构细节来看，机箱的框架采用折边加强的结构设计，在2U的有限高度内保证整体框架的刚性，避免机柜多层堆叠时出现箱体变形的问题，侧板的拼接位置做了卡扣加螺丝的双重固定，既方便日常维护时的拆装，又能保证箱体的电磁屏蔽性能，减少内部硬件的电磁外泄。前面板的硬盘位对应每个盘位预留了状态指示灯的安装位置，运维人员可以直接在机柜正面观察每块硬盘的运行状态，无需拉出箱体就能排查硬件故障。机箱内部的走线位做了隐式的理线结构设计，供电线、数据线可以沿着框架内侧的理线夹固定，不会散乱在风道内部影响气流通过，也能避免线材长期被气流吹动产生异响或者接触风扇的风险。

实际使用场景下，这款机箱可以满足个人工作室大容量本地存储、小型企业私有云节点、工业现场数据采集存储终端的部署需求，16盘位的配置可以提供足够的存储容量扩展空间，2U的机架尺寸不会占用过多机柜空间，配合优化后的散热结构，即使在密闭的机柜环境中长期高负载运行，也能保证内部硬件的工作温度处于合理区间，减少因为过热导致的硬件故障与性能降频。整个结构设计没有冗余的装饰性结构，所有的造型与结构特征都服务于硬件安装、散热、运维的实际需求，每个安装位的公差都控制在硬件安装的合理范围内，既不会因为公差过小导致硬件安装困难，也不会因为公差过大出现硬件晃动、接触不良的问题。
