DIY1U机架式机箱结构设计方案

　　在小型数据节点、边缘计算部署以及个人微型存储集群搭建场景中，1U规格的机架式设备始终是空间利用率最优的选择之一，这款DIY结构的1U机架式机箱，正是针对这类高密度部署场景下的个性化硬件适配需求完成的结构设计。从实际使用场景出发，这类1U机箱最常被应用在家庭微型服务器集群、工作室边缘计算节点、小型办公网络存储节点的搭建中，相比市售量产1U机箱，这款设计完全围绕使用者选定的特定硬件组合做适配，没有多余的结构冗余，也不会出现量产机箱常见的硬件兼容空位浪费空间的问题。

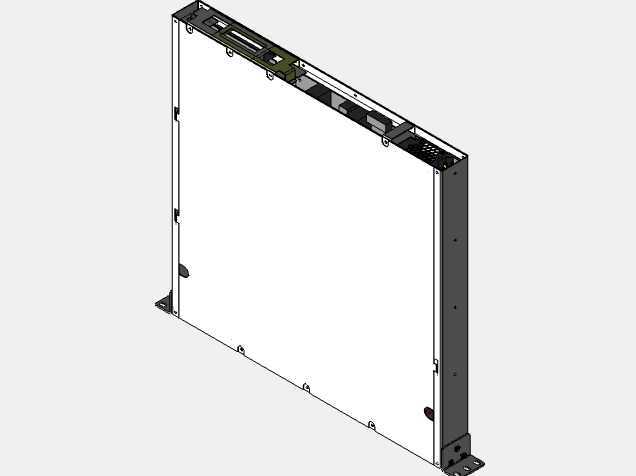

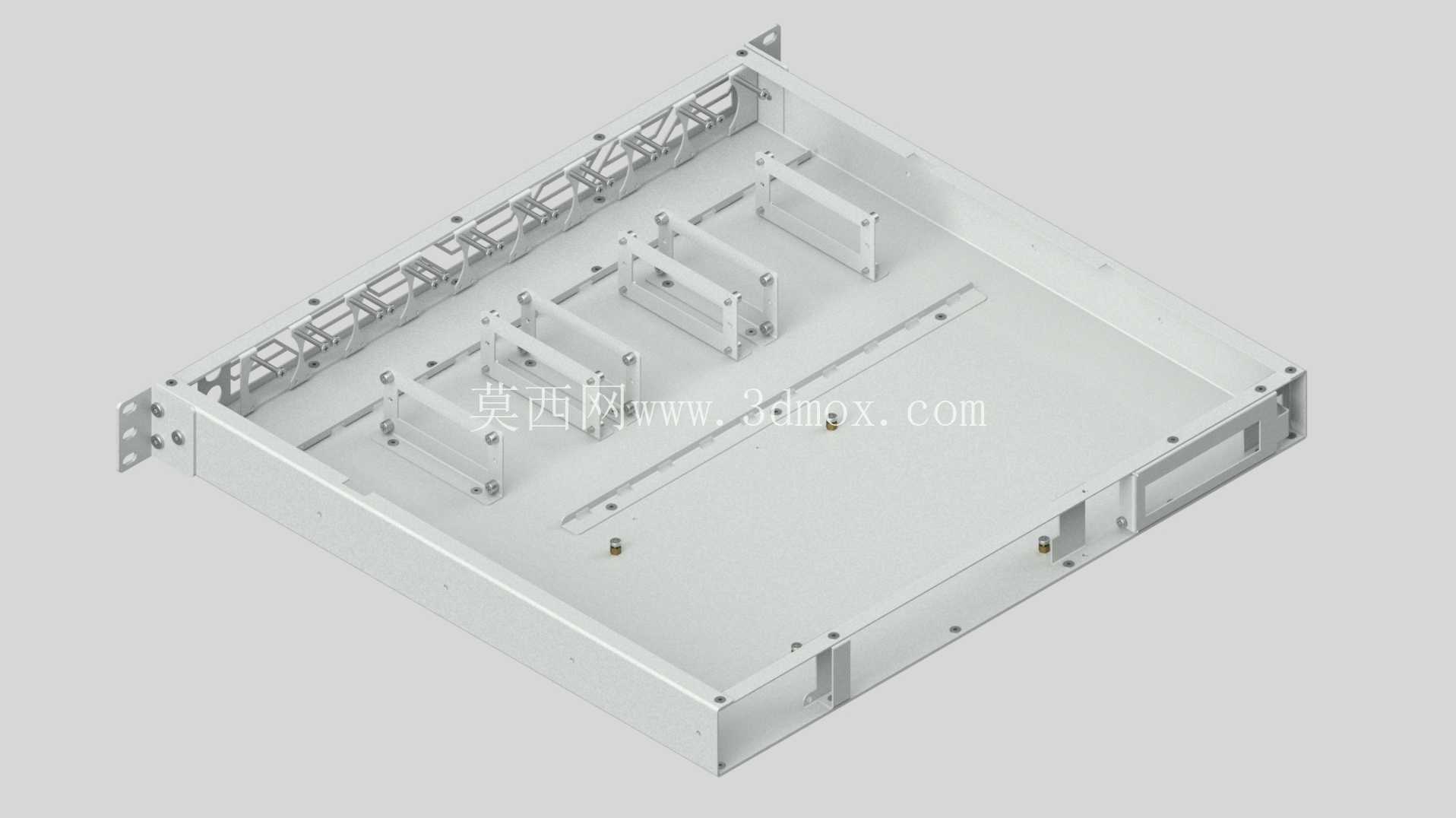

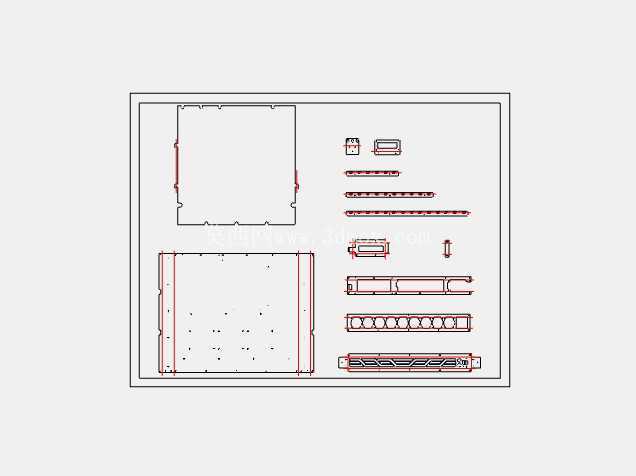

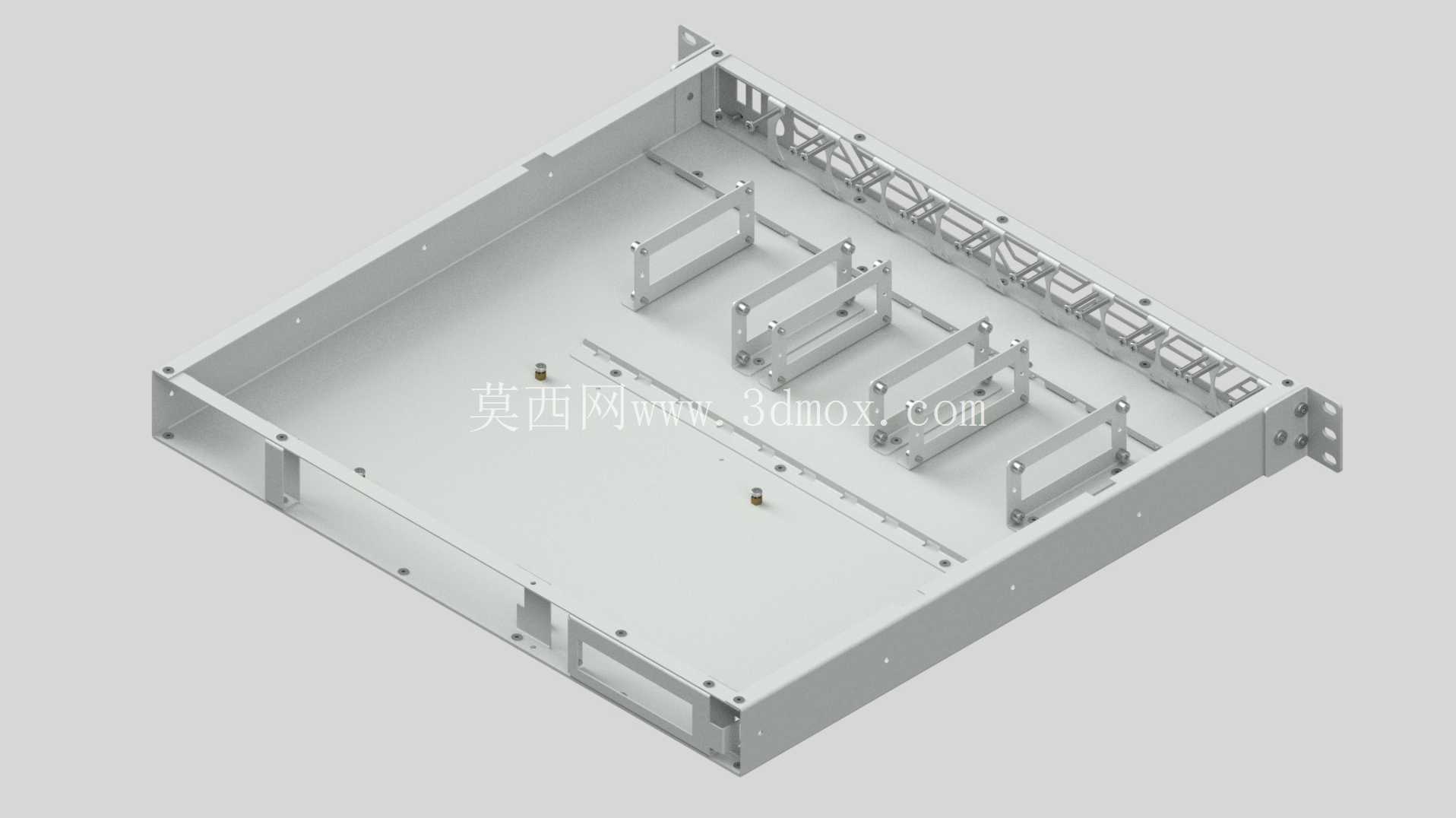

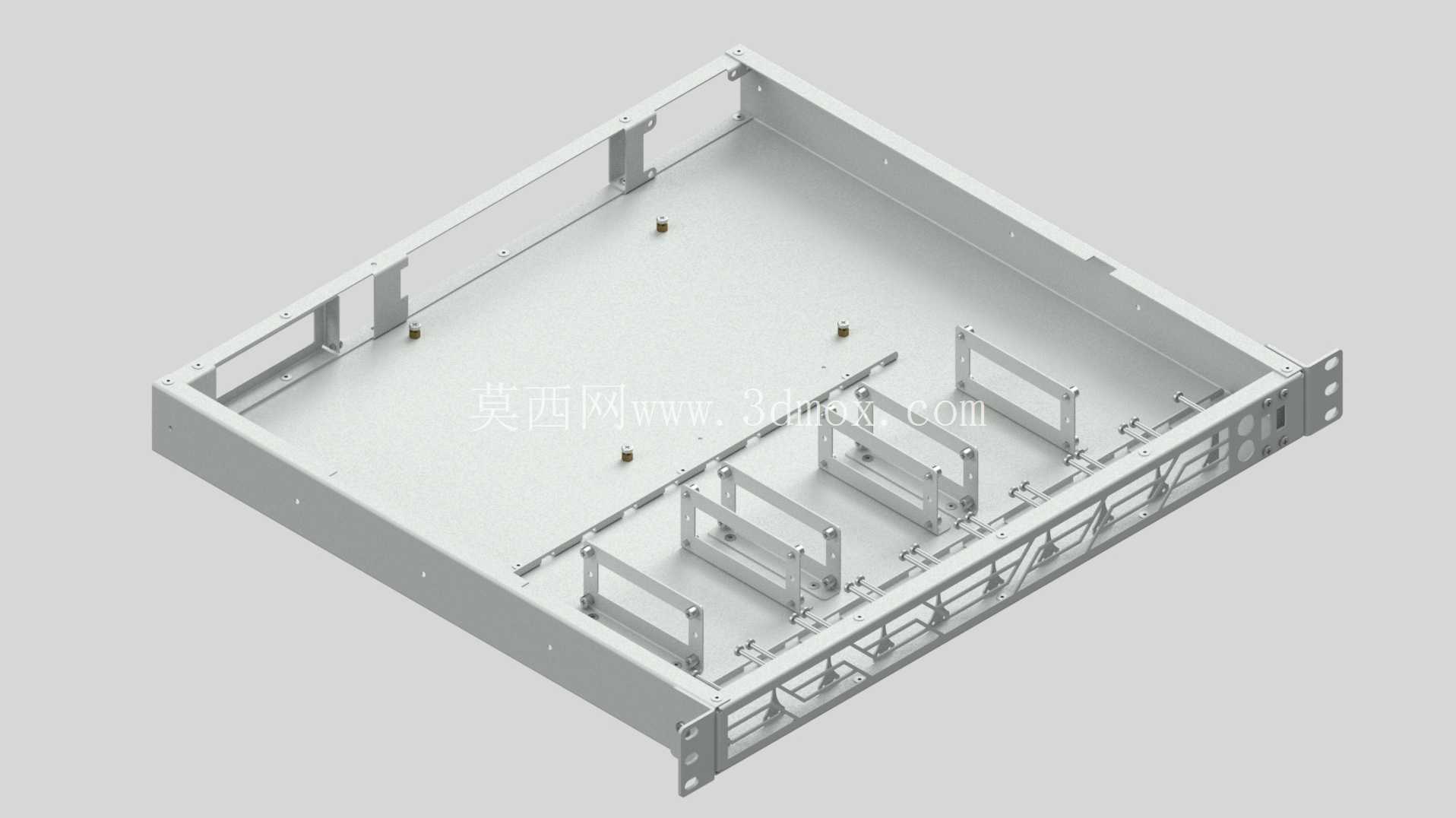

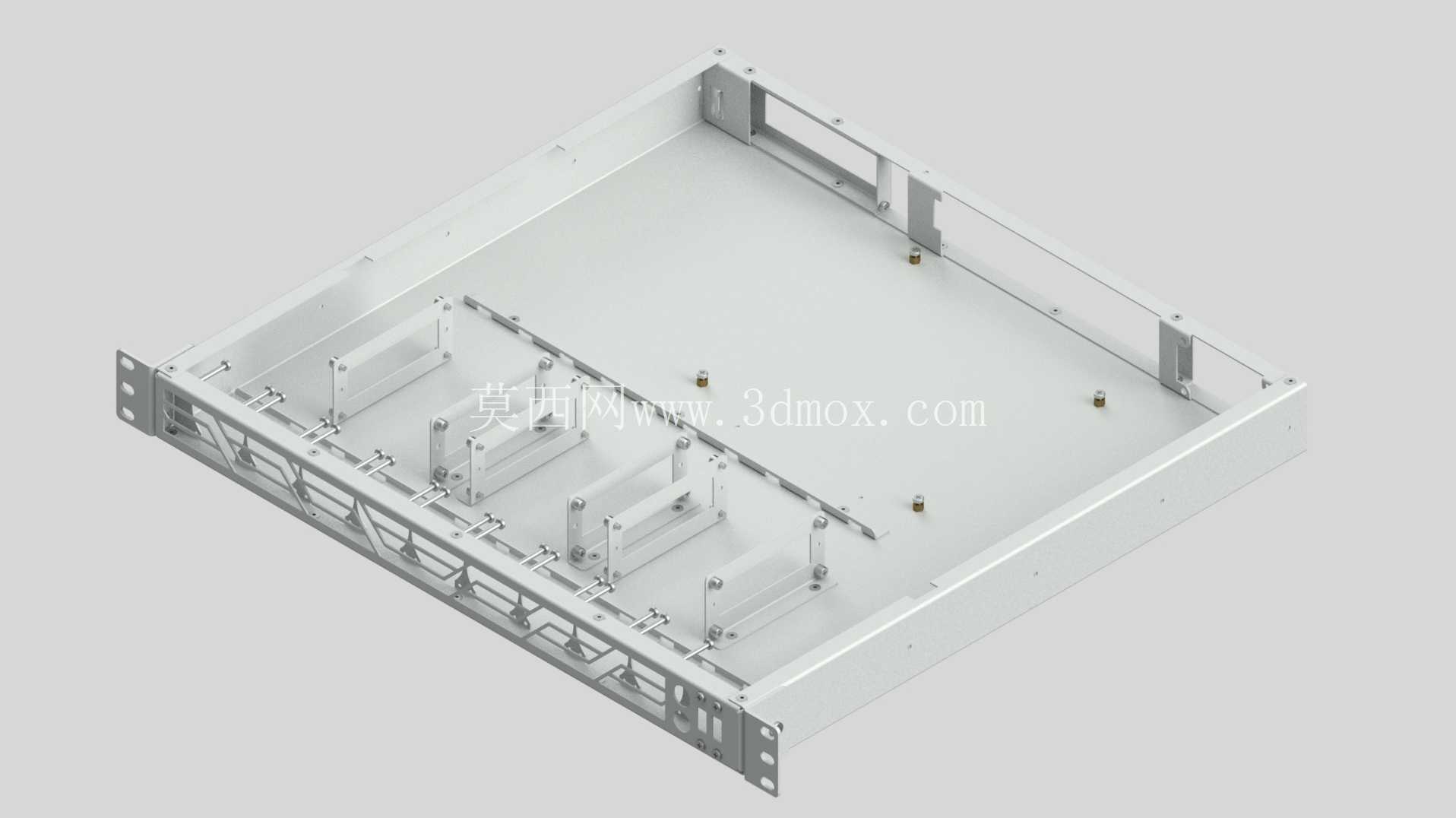

　　设计过程中首先锁定的是1U机架的标准安装边界，整体高度严格控制在1U机架的标准尺寸范围内，宽度适配标准19英寸机架的安装孔位，深度则根据选定的主板、存储设备以及供电模块的尺寸做了紧凑化排布，确保安装时机箱可以顺利推入标准机柜的层架，前面板与机柜立柱齐平，后部的接口区域不会与机柜理线架产生干涉。机箱主体采用钣金折弯拼接的结构思路，侧板与底板采用一体化折弯成型减少拼接缝隙，提升整体结构刚性，同时在对应主板安装位、存储设备安装位的位置做了局部压筋处理，避免薄钣金在长期承重后出现形变，影响硬件安装精度。

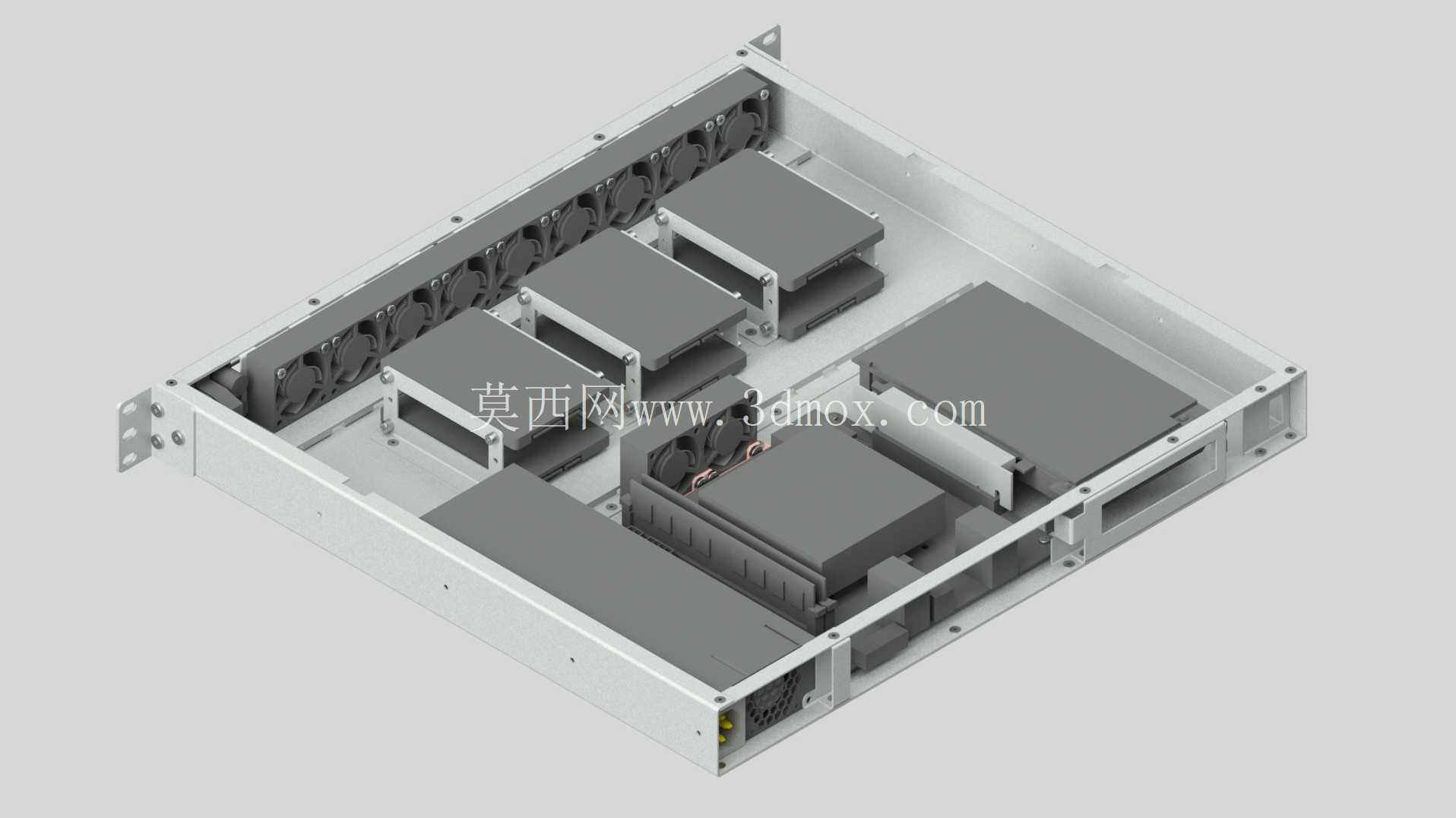

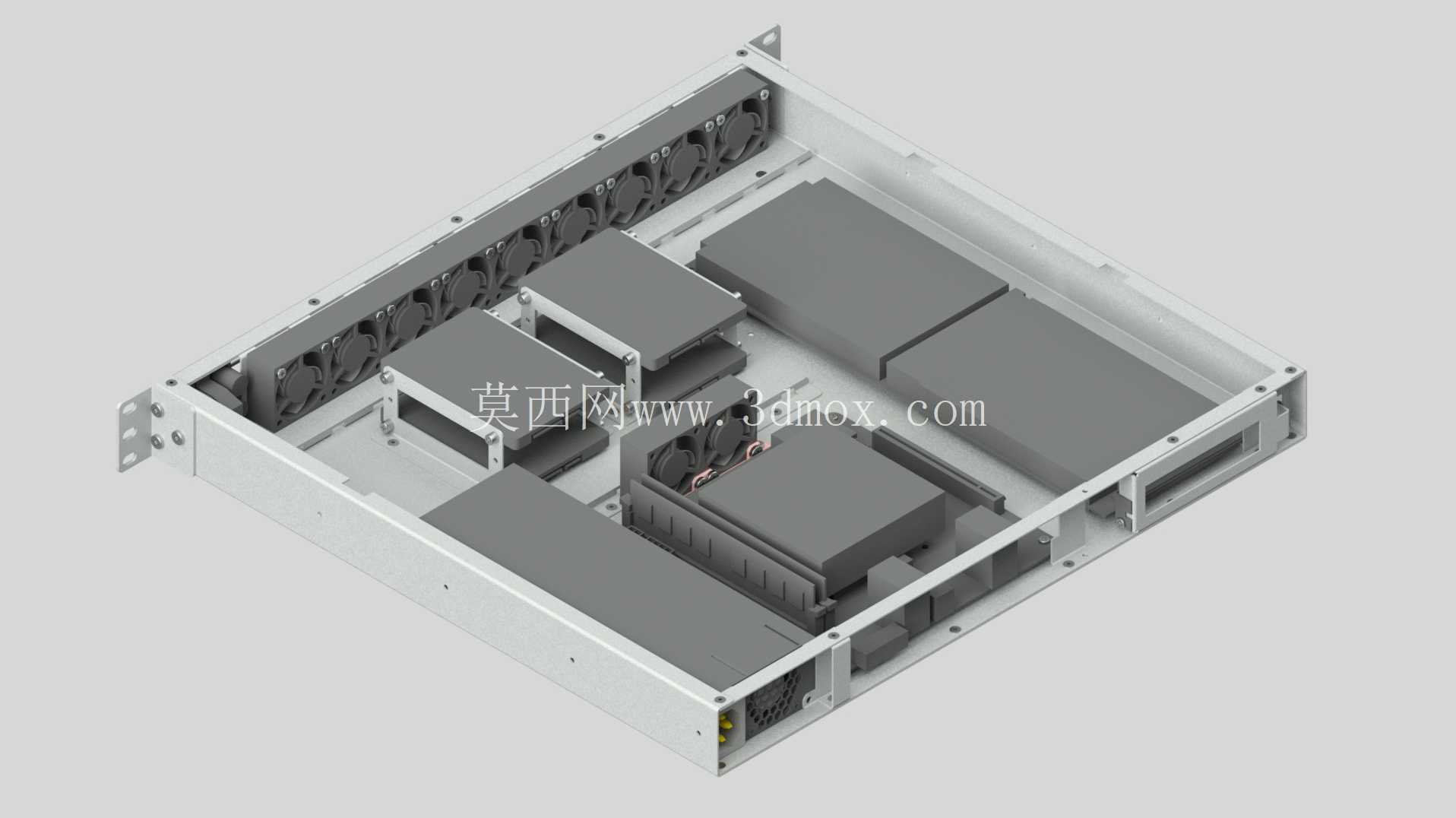

　　散热气流组织是这款机箱设计的核心考量点，由于1U机箱内部垂直空间极其有限，常规塔式散热器完全无法安装，设计时针对选定的处理器散热方案做了专属的风道规划：机箱前部预留进风区域，冷风进入机箱后首先流经硬盘安装位带走存储设备工作产生的热量，之后顺着主板上方的导流空间流向处理器散热区域，最后从机箱后部的排风位排出，整个风道没有多余的结构遮挡，尽可能降低风阻，确保在有限的风扇转速下就能满足处理器、存储设备、供电模块的散热需求，避免长期高负载运行下出现积热问题。

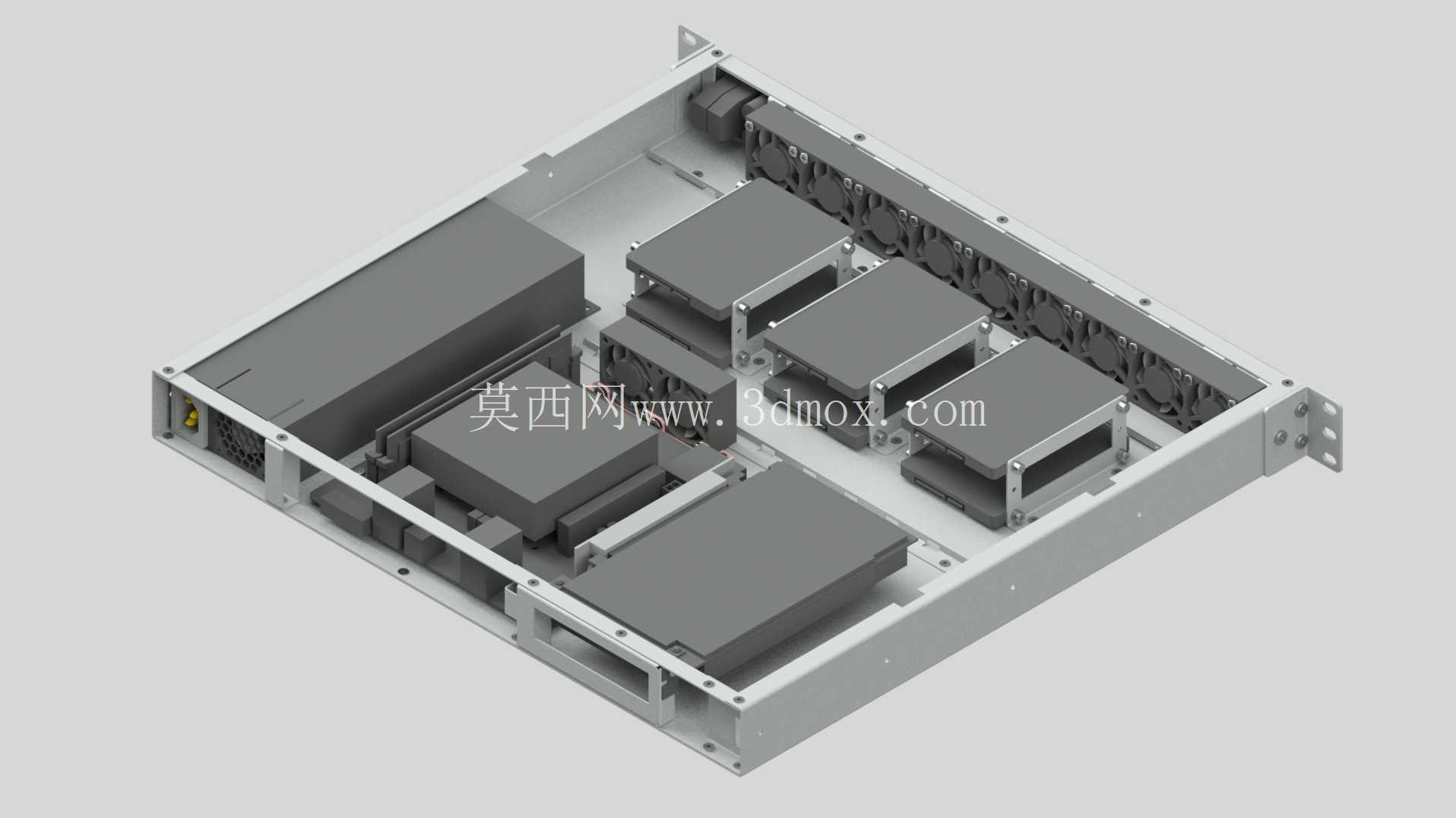

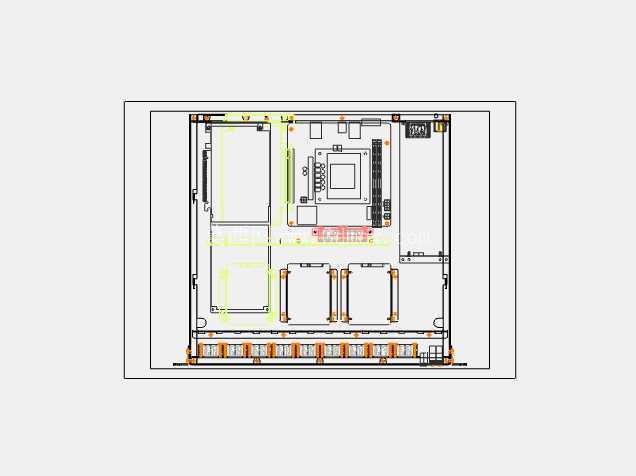

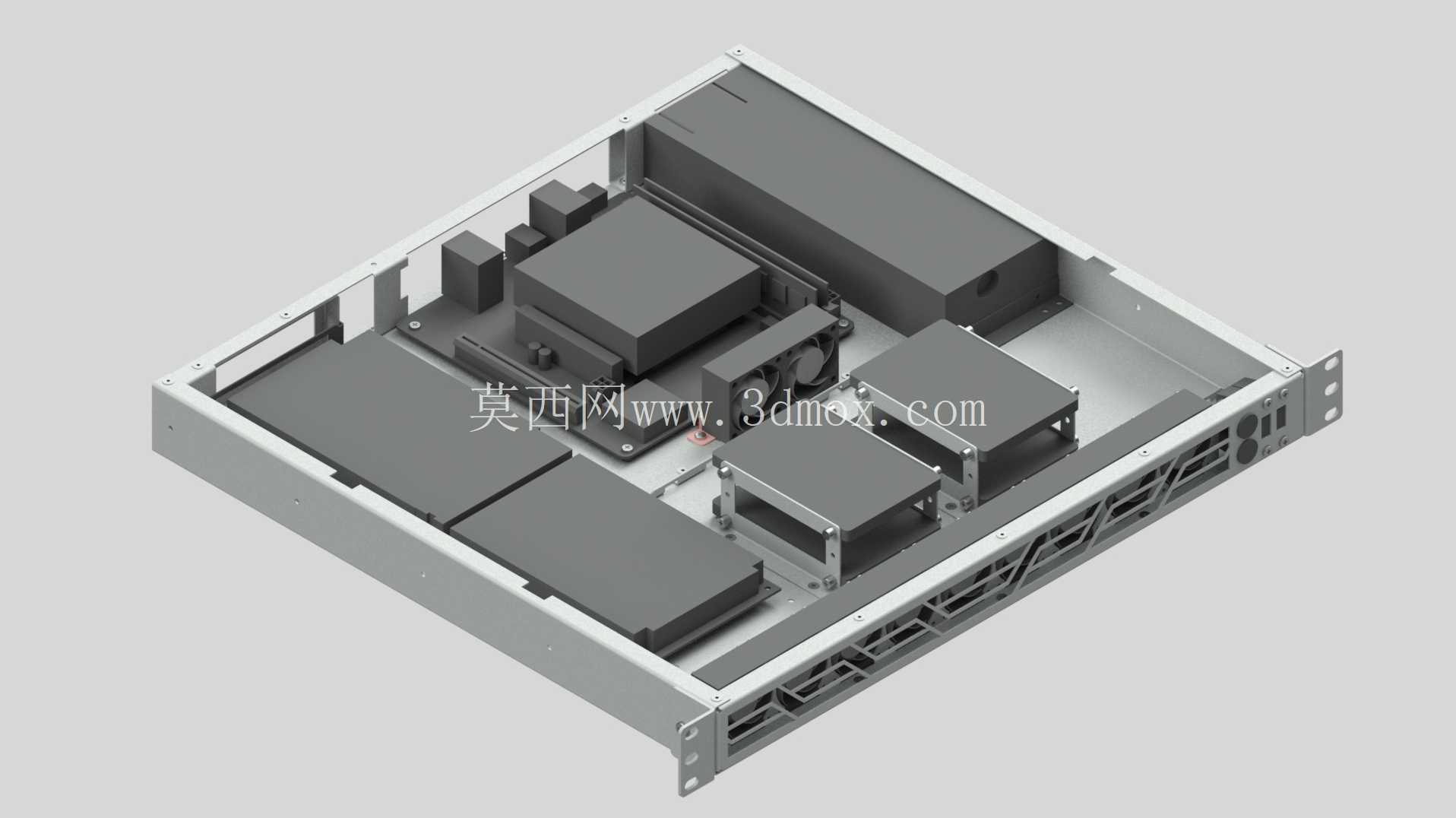

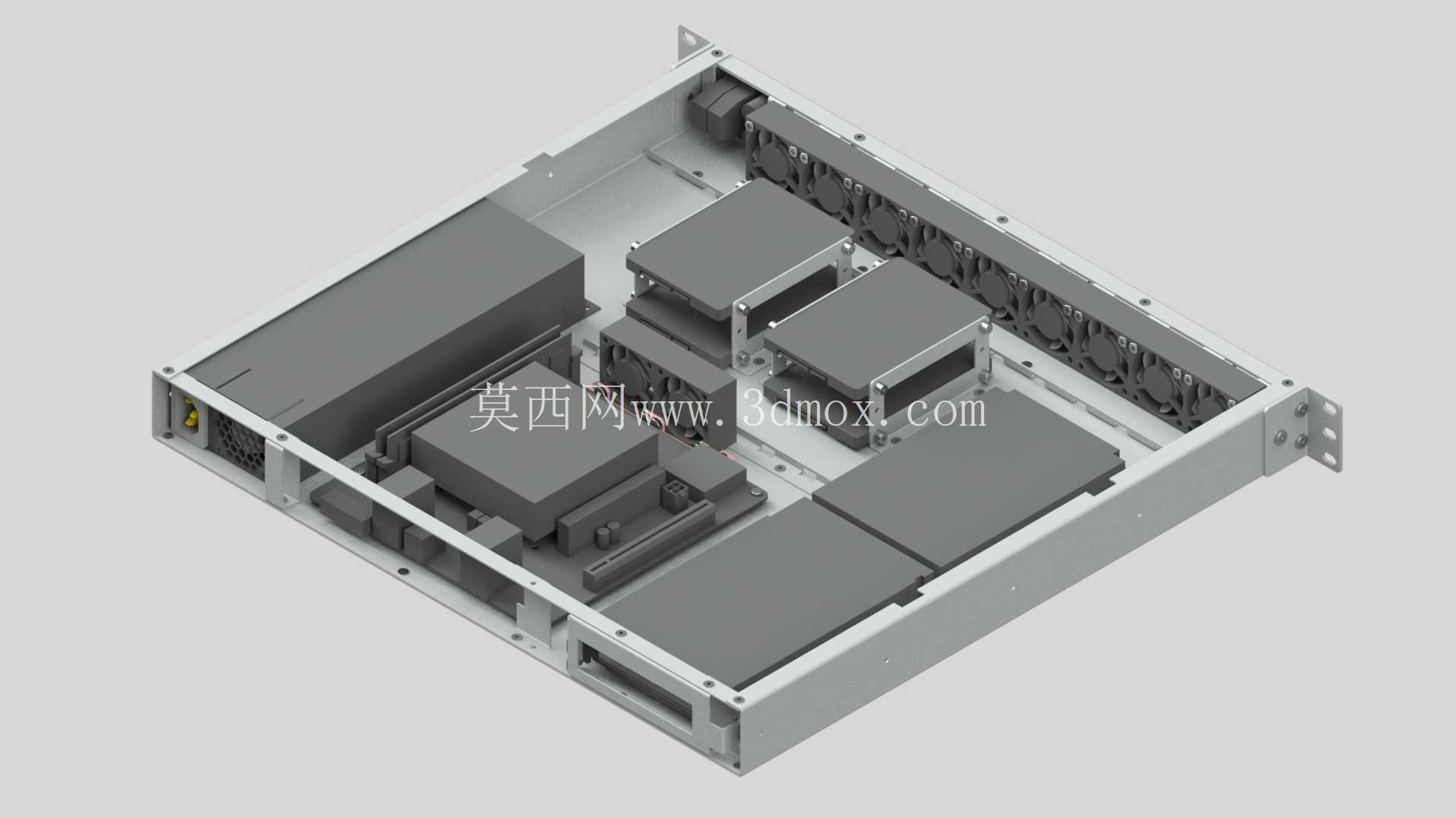

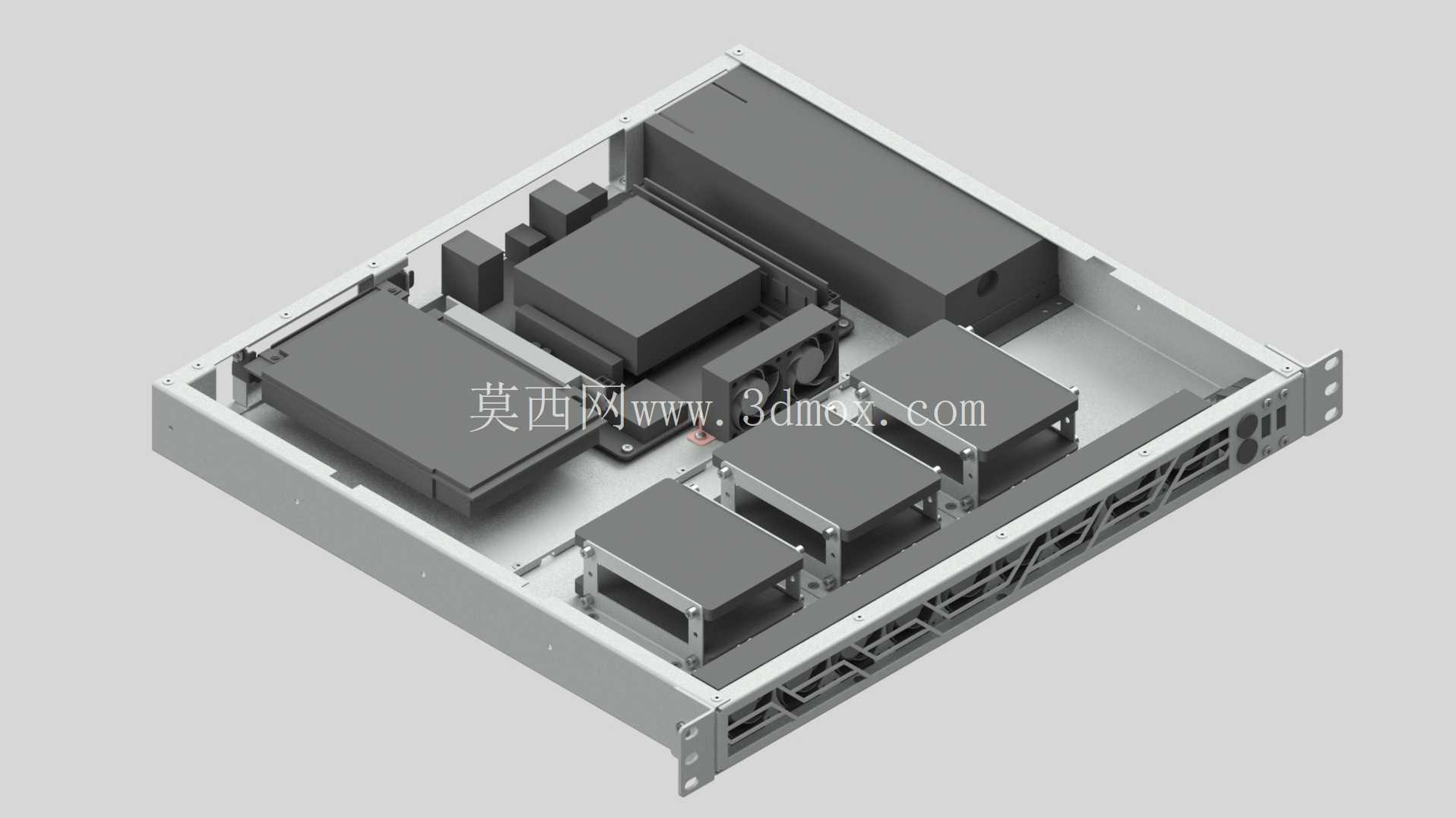

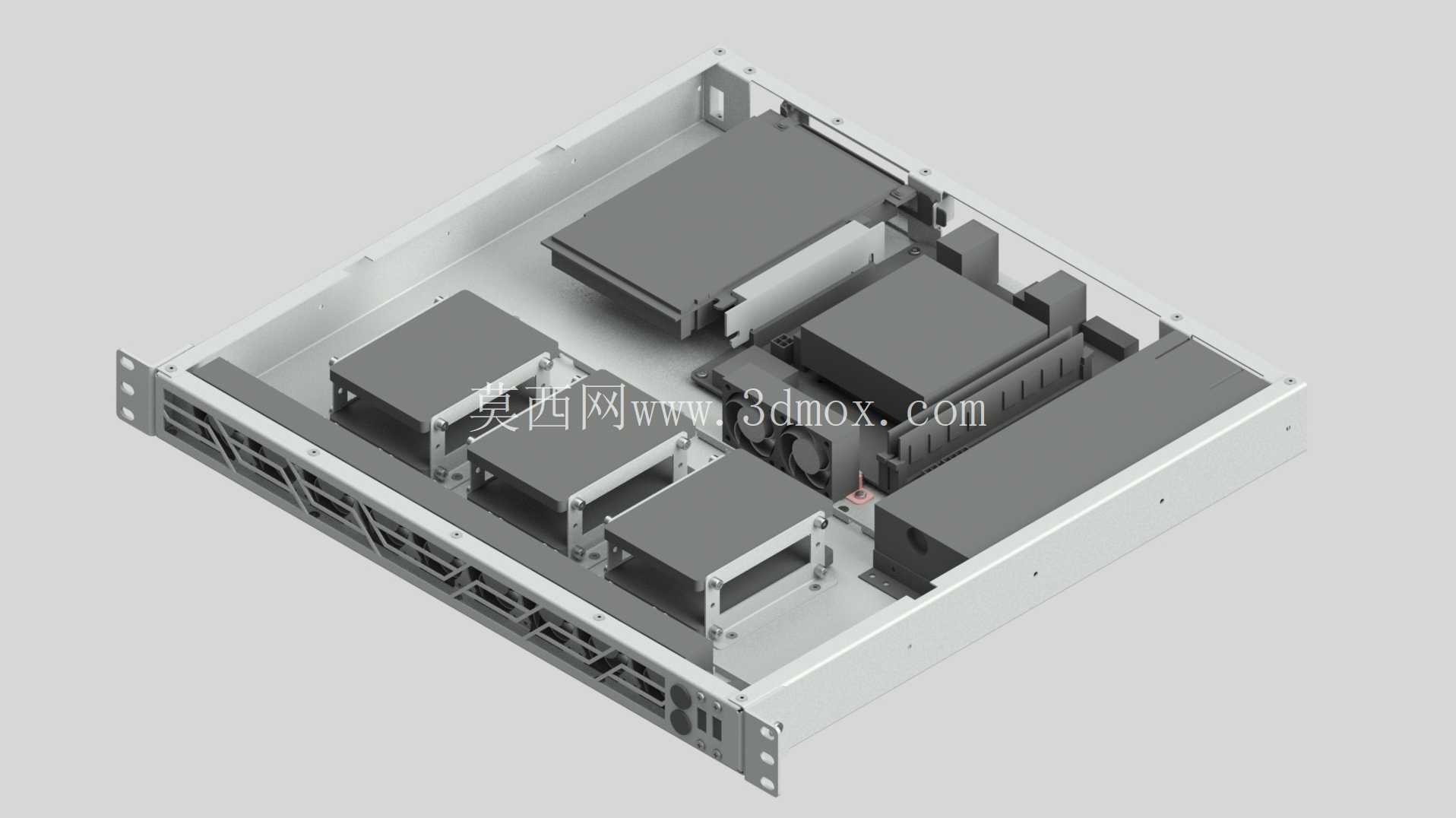

　　内部硬件安装位的排布完全围绕选定的硬件组合做定制化设计：主板安装位的铜柱位置精准对应选定ITX主板的固定孔位，避免多余的铜柱安装位造成的加工浪费；存储位根据使用者的存储扩展需求，预留了对应数量的硬盘安装支架，支架与机箱主体采用可拆卸式连接，方便后期维护时更换存储设备；供电模块的安装位置做了专属的固定结构，同时预留了足够的走线空间，避免电源线材遮挡风道，也防止线材与散热风扇产生干涉。机箱后部的接口开孔完全对应主板后置接口、供电接口的位置，开孔边缘做了卷边处理，避免安装时划伤线材，同时在机架固定耳的位置做了加厚处理，确保机箱长期固定在机柜中不会因为设备自重出现固定耳变形的问题。

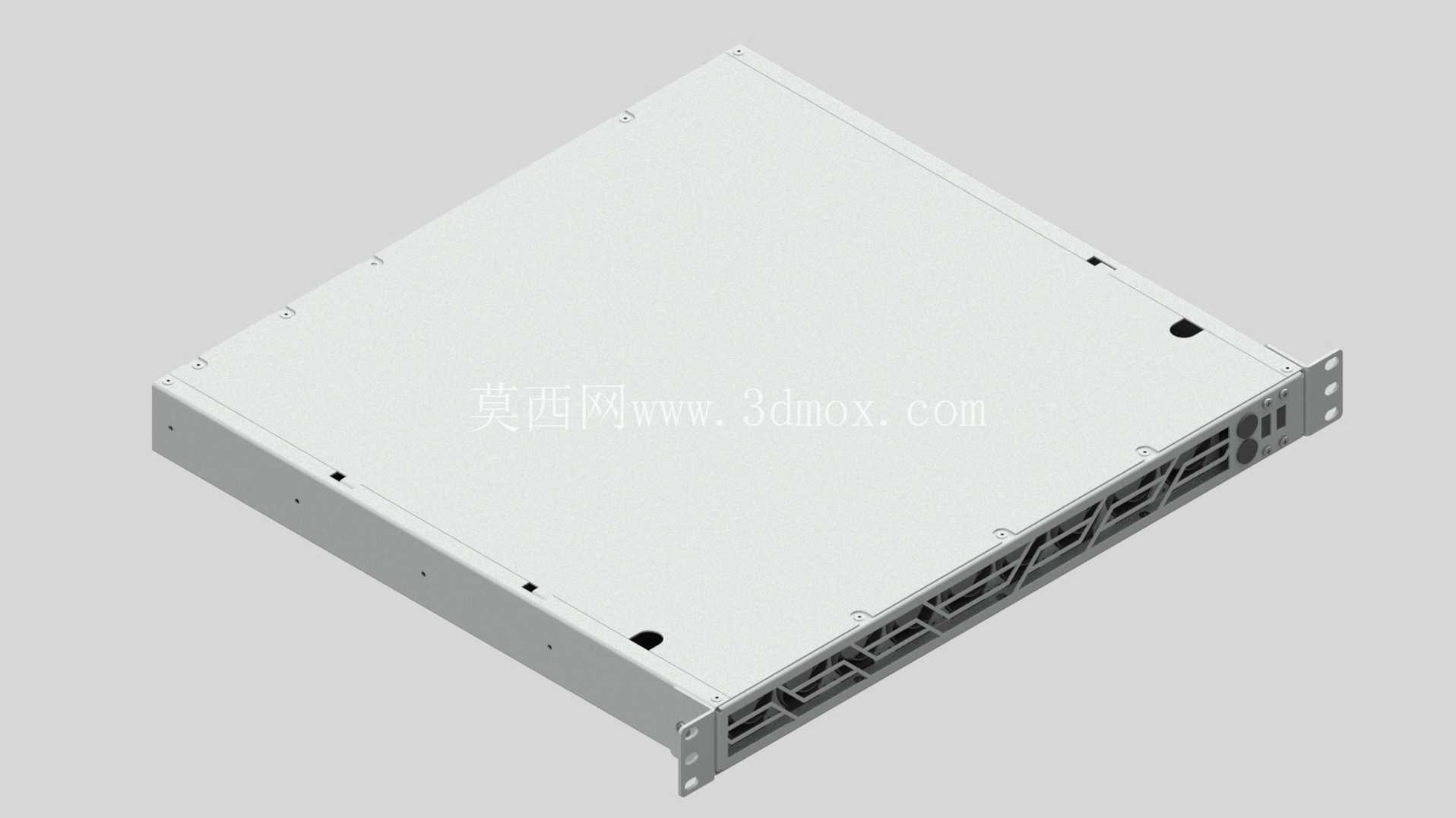

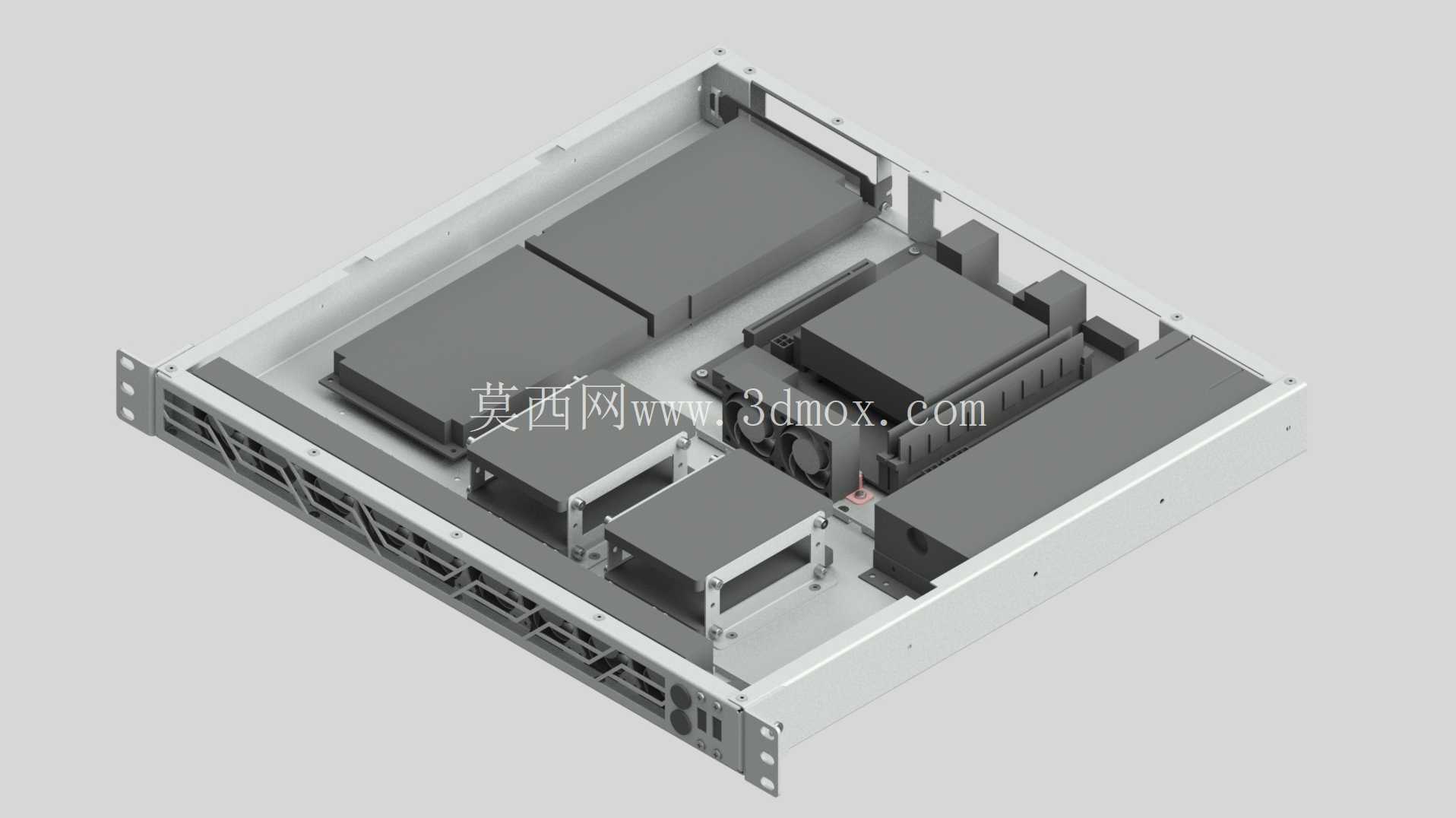

　　从实际使用的拓展性角度考虑，这款机箱除了满足运行虚拟机的基础计算需求外，只要调整内部存储位的排布方式，就可以调整为微型NAS机箱使用，适配不同的存储扩展需求，不需要重新加工整个机箱主体，只需要更换对应的内部安装支架即可完成功能切换。机箱的顶盖采用快拆式设计，不需要额外工具就可以打开顶盖完成内部硬件的更换与维护，相比很多量产1U机箱需要拧下多颗固定螺丝才能拆卸顶盖的设计，更适合个人使用者频繁调整硬件配置的使用场景。

　　在结构细节处理上，所有钣金的拼接位置都采用了内折弯工艺，避免机箱内部出现尖锐的毛边划伤安装人员，也防止线材长期与尖锐边缘摩擦出现破损短路的风险；各个硬件安装位的公差控制在0.2mm以内，确保硬件安装时不会出现孔位错位无法固定的问题；机架固定耳上的安装孔严格对应标准19英寸机柜的孔位间距，不需要额外调整就可以直接固定在标准机柜上，适配绝大多数机房、工作室的标准机架安装环境。
