适配19英寸机架的DIY3U水冷PC机箱结构

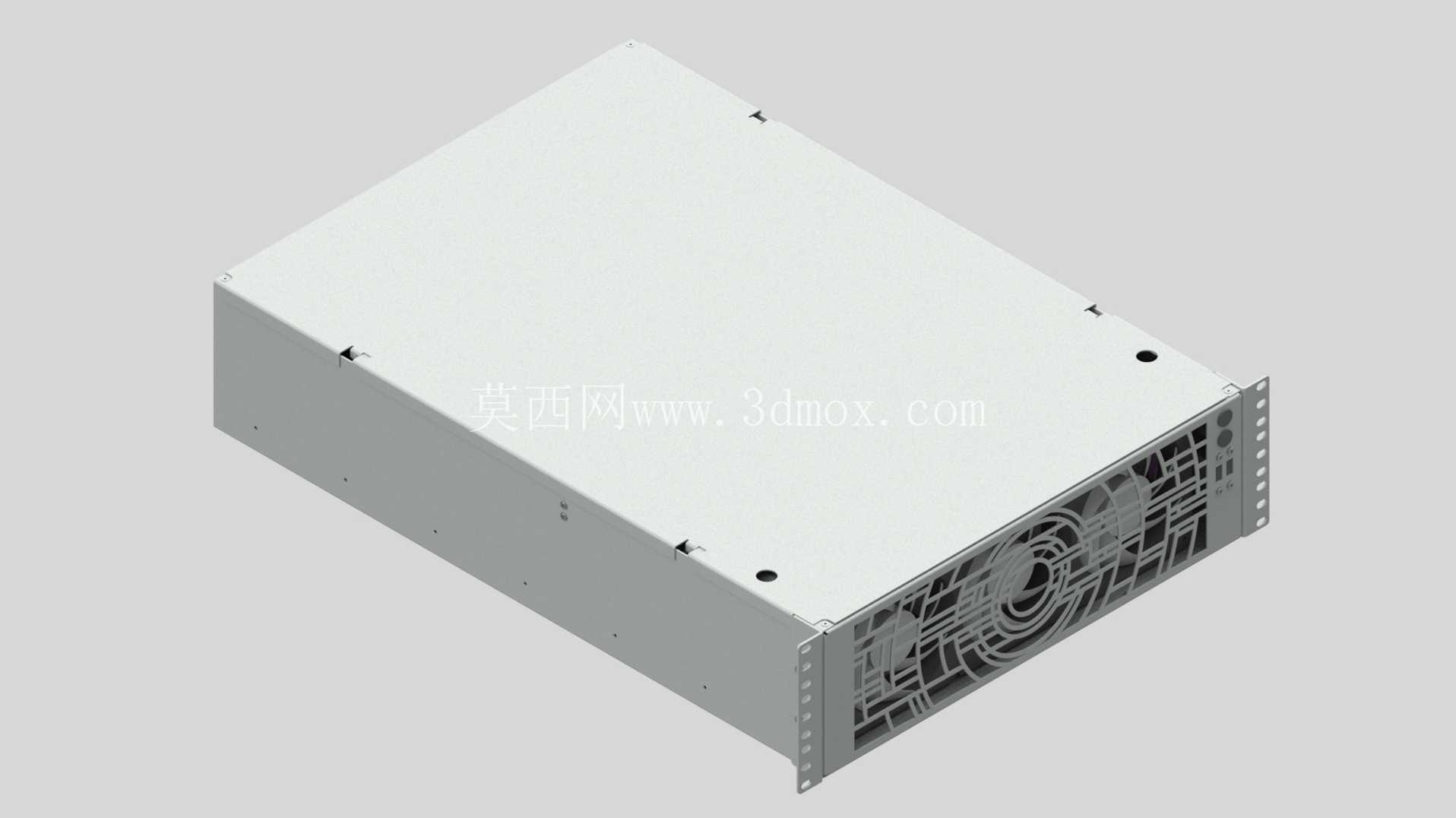

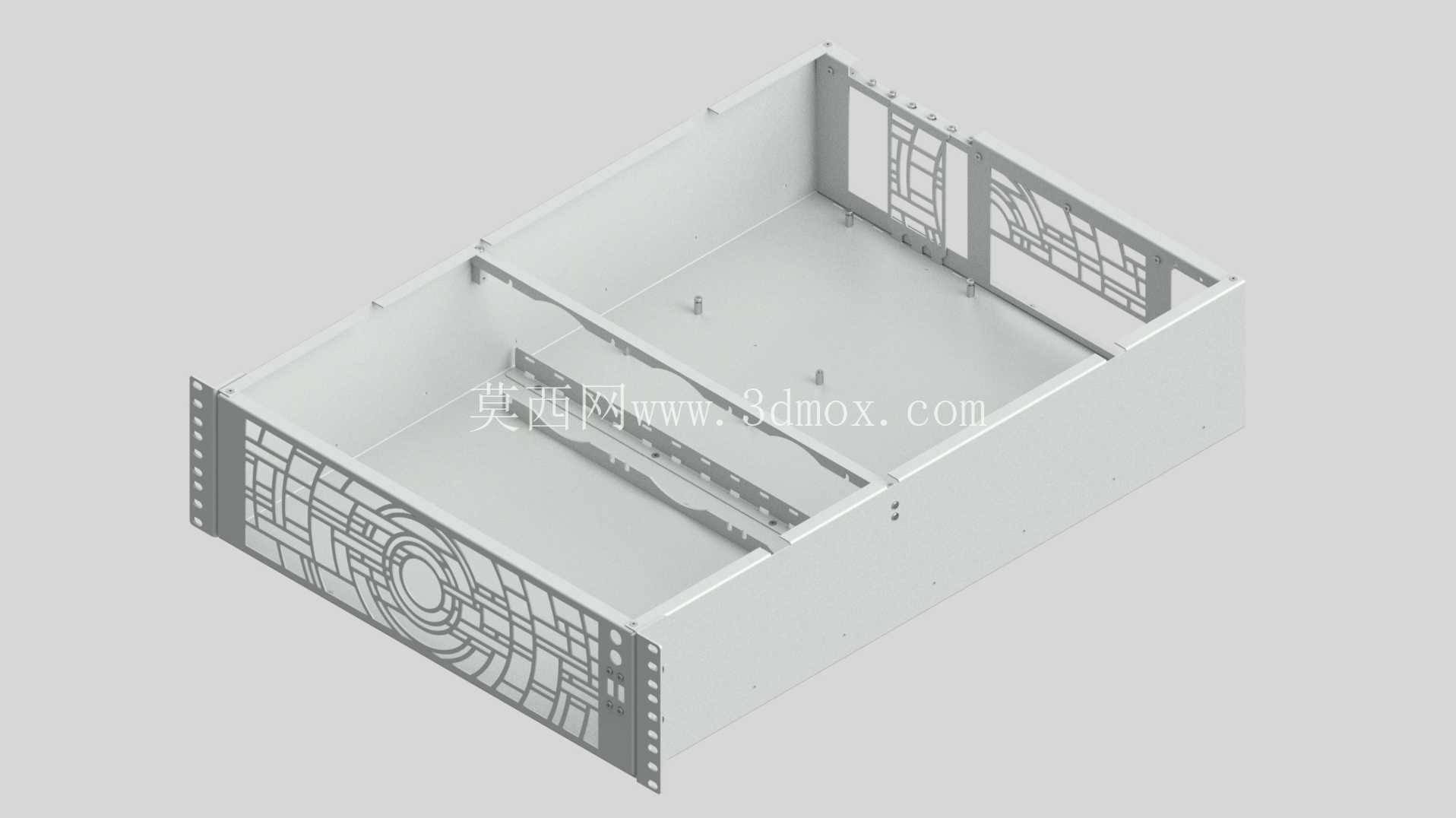

这款3U机架式PC机箱的设计完全围绕19英寸标准工业机架的安装规范展开，适配数据中心、小型工作站集群、工业控制机柜等场景下的紧凑装机需求，相比常规塔式机箱，能大幅节省机柜垂直安装空间，同时兼顾高性能硬件的散热与扩展能力。从安装边界来看，机箱严格遵循19英寸机架的安装孔位标准，前面板预留标准机架固定耳，可直接固定在标准机柜立柱上，3U的高度对应133.35mm的垂直安装空间，深度方向根据所选硬件的尺寸做了紧凑化布局，在保证硬件安装兼容性的前提下尽可能压缩纵深尺寸，避免占用过多机柜纵深空间，适配多数常规深度的壁挂式、落地式19英寸机柜。

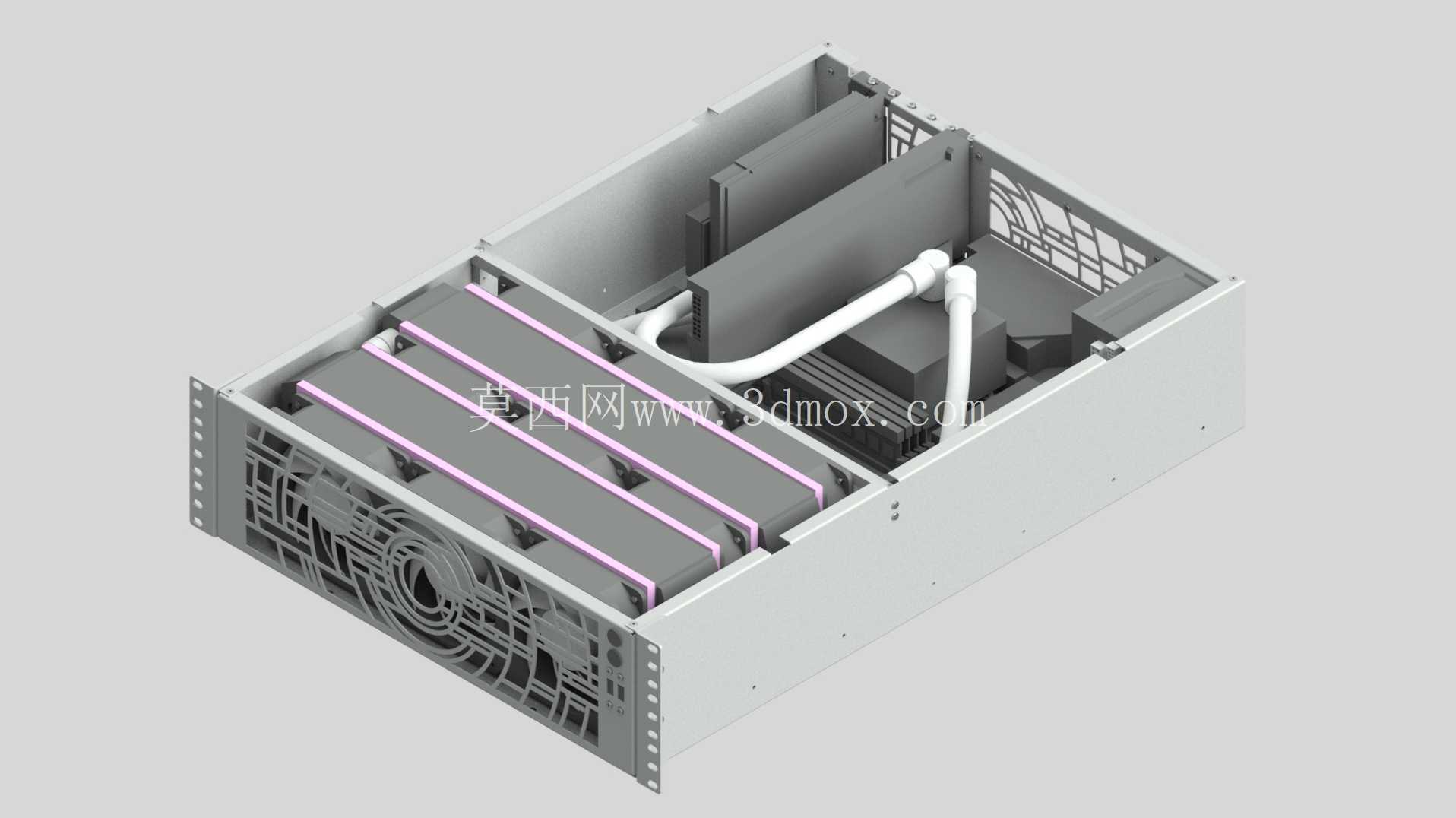

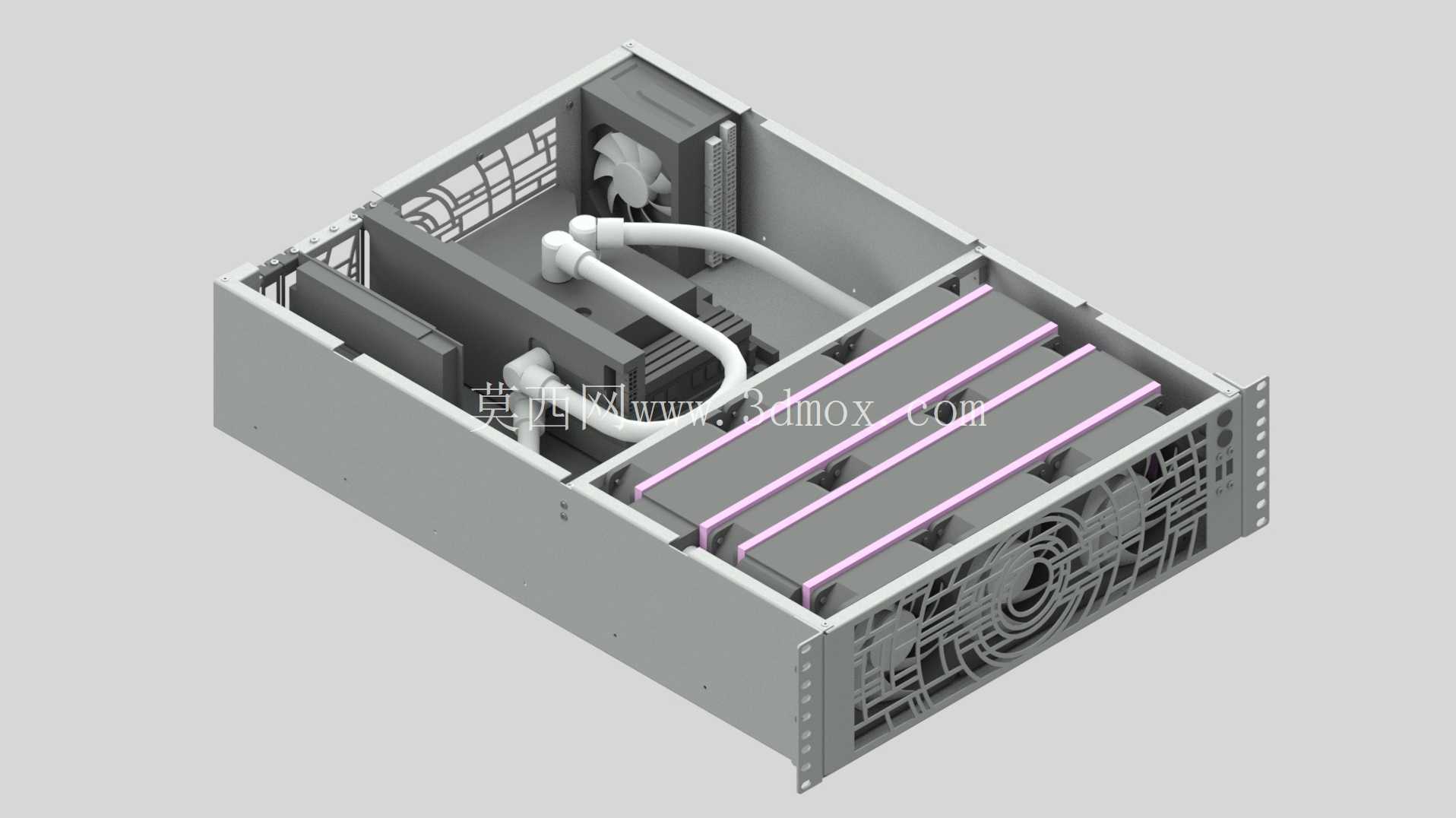

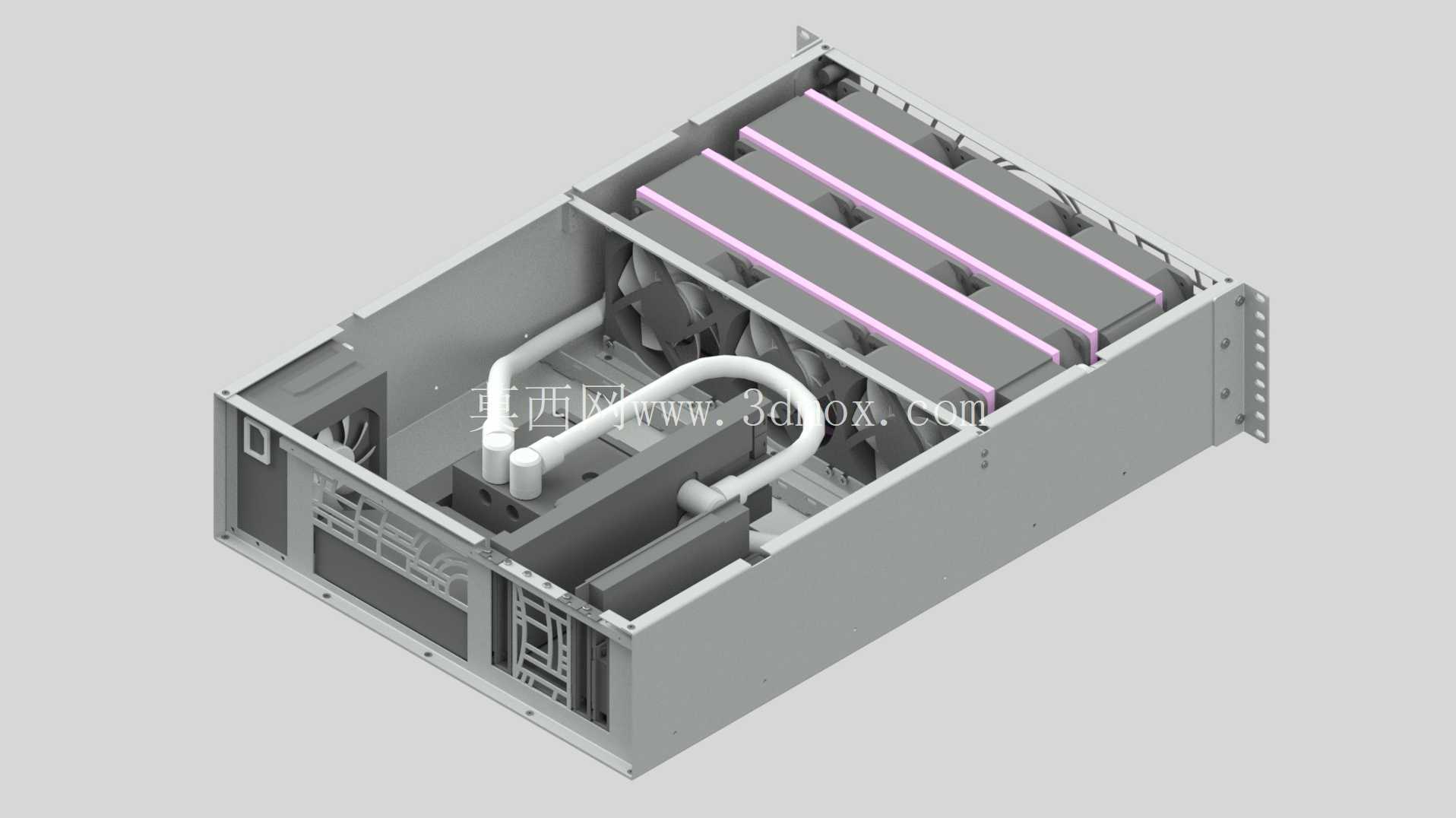

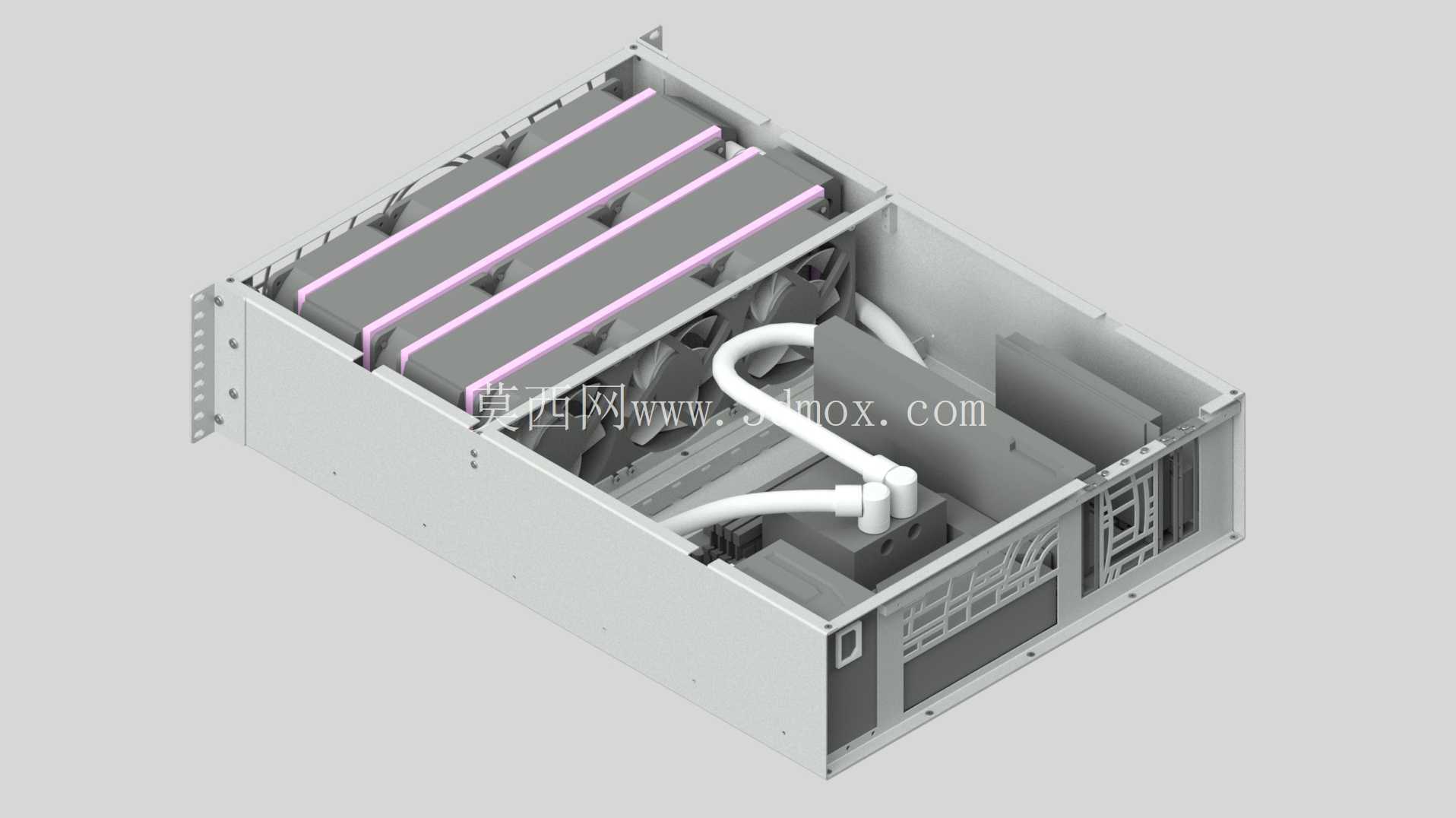

设计过程中优先考虑了高性能水冷硬件的布局兼容性，内部空间规划完全围绕选定的硬件组合做适配：主板区域预留标准ATX版型的安装位，对应技嘉Z690 Aorus Master这类高端主板的安装孔位与接口避让空间，CPU区域预留足够的冷头安装空间，可兼容EK-Quantum Velocity2 DDC 4.2 1700规格的CPU水冷头及配套泵组，冷排安装位设置在机箱前部进风区域，可容纳Alphacool Nexxxos UT60 360mm规格的厚排水冷排，搭配Phanteks T30 120mm高风压风扇形成前进后出的独立散热风道，避免热风在机箱内部积滞。显卡区域做了专门的空间优化，可兼容华硕RTX 3090 Turbo这类长度超过300mm的高端显卡，同时预留Alphacool Eisblock ES 3080/3090 Turbo显卡水冷头的走管空间，水管走线路径做了专门的避让设计，避免水管与主板电容、散热片、内存插槽产生干涉，电源位适配标准SFX规格电源，可兼容Cooler Master SFX 1100W这类高功率SFX电源，满足整套高端硬件的供电需求。

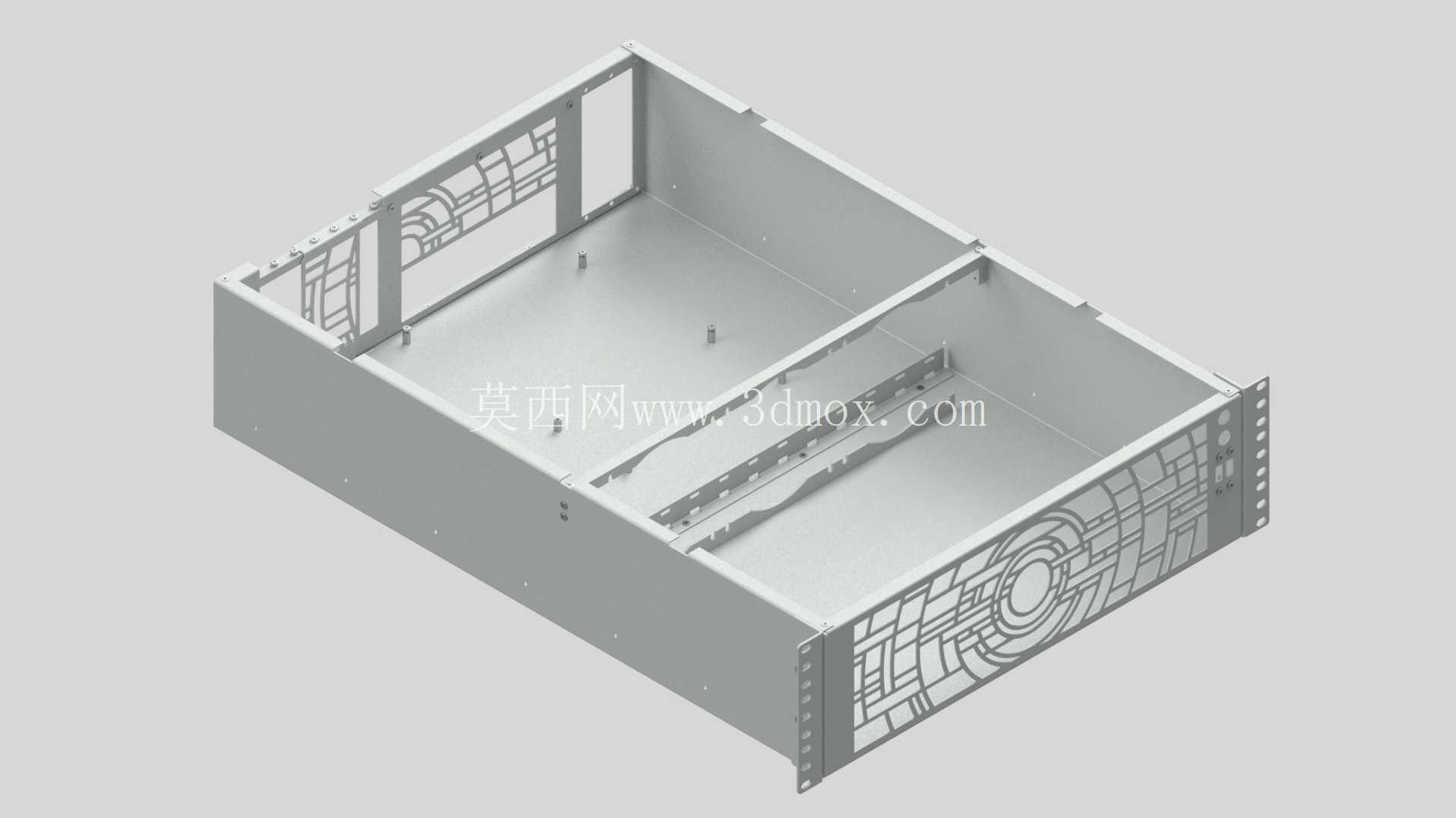

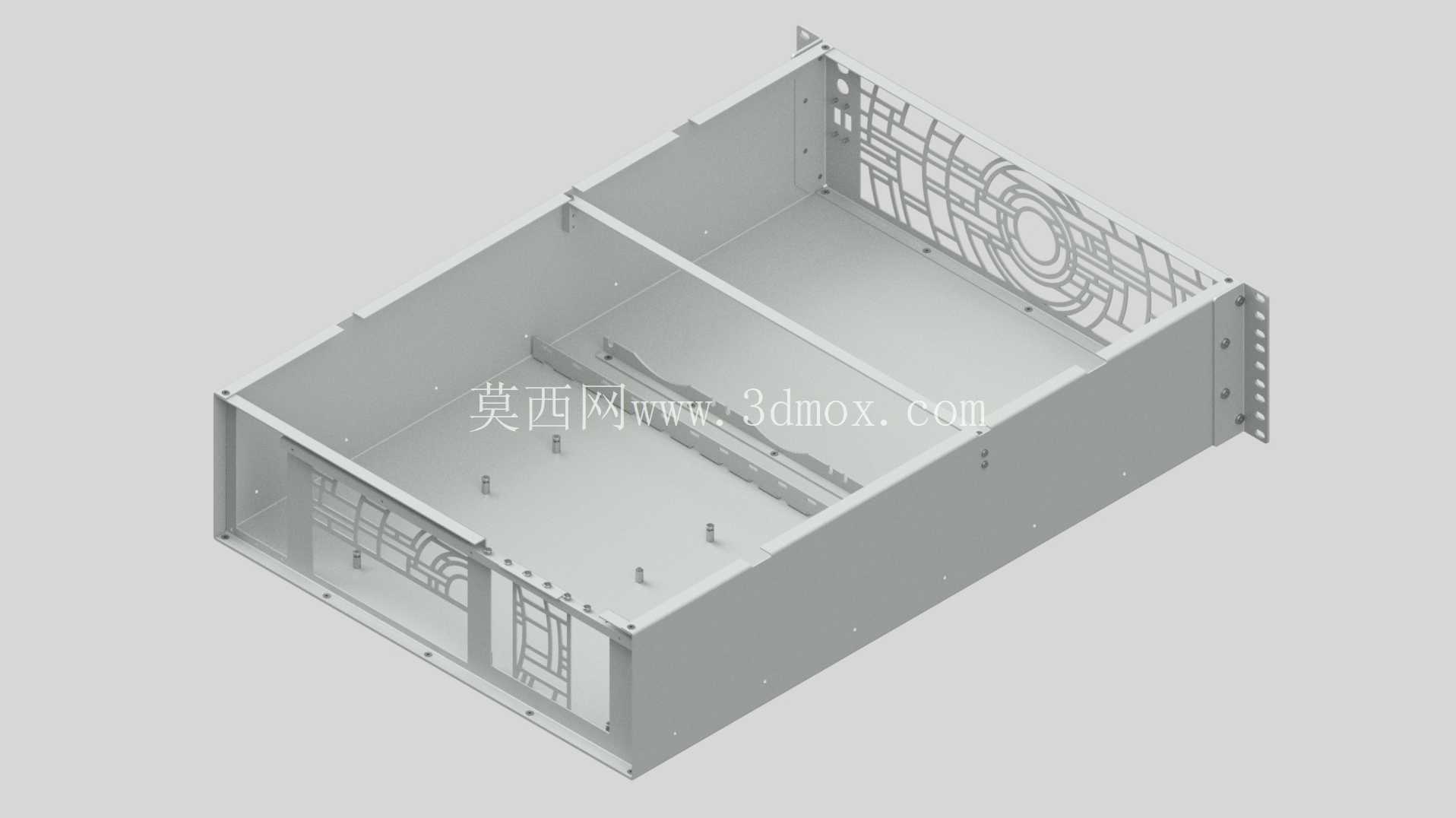

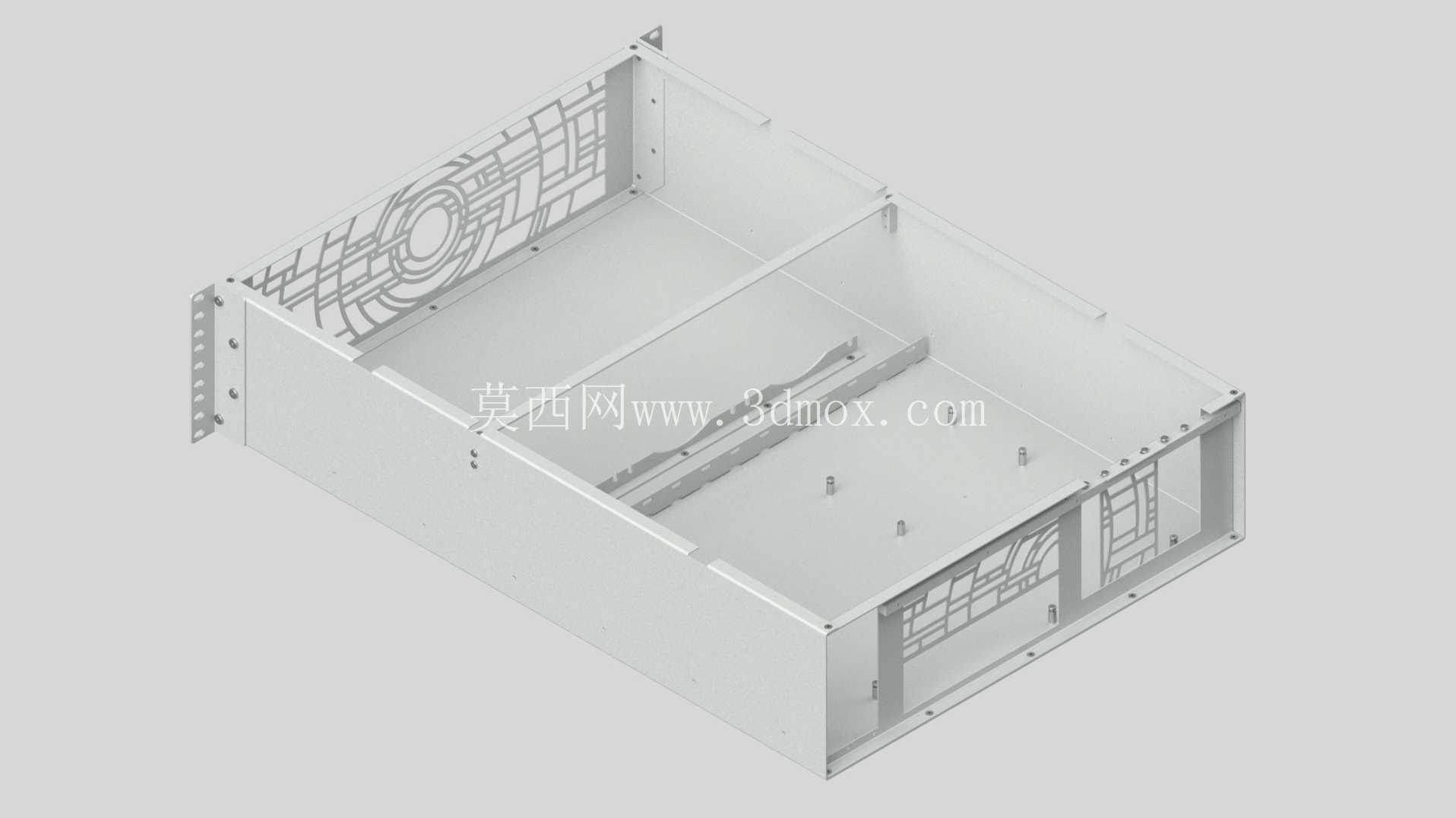

结构设计上采用分体式框架结构，主板托盘、电源支架、冷排支架均为独立可拆卸模块，方便硬件安装与后期维护，机箱侧板与前面板采用大面积通风开孔设计，在保证结构强度的前提下最大化通风面积，后部预留标准PCIe扩展槽位，对应显卡、扩展卡的接口输出需求，前面板可根据需求扩展开关、USB接口、指示灯等常规操作部件。走线空间做了专门的规划，主板托盘背部预留15mm以上的理线空间，可容纳主板供电线、显卡供电线、风扇控制线、水泵供电线等各类线材，避免线材堆积影响风道流通或与硬件产生干涉。

从实际使用场景来看，这款机箱既可以满足个人用户在有限空间内组装高性能水冷主机的需求，也可用于工业场景下的工控主机、边缘计算节点、小型服务器的装机使用，相比市售常规3U机箱，它针对高端水冷硬件做了专属的空间适配，解决了常规3U机箱无法兼容厚排、高端长显卡、分体水冷走管的痛点，在紧凑的机架安装空间内实现了接近全塔机箱的硬件兼容能力，同时兼顾散热效率与结构稳定性。设计过程中反复核对了各硬件的安装尺寸公差，所有安装孔位、避让空间均预留0.5-1mm的安装余量，避免硬件安装时出现公差累积导致的装配干涉，框架连接处采用折边加强结构，在控制整体重量的前提下保证机箱的结构强度，满足机架安装时的承重要求，避免长期使用出现框架变形的问题。
