工业设备配套集成式润滑柜结构设计

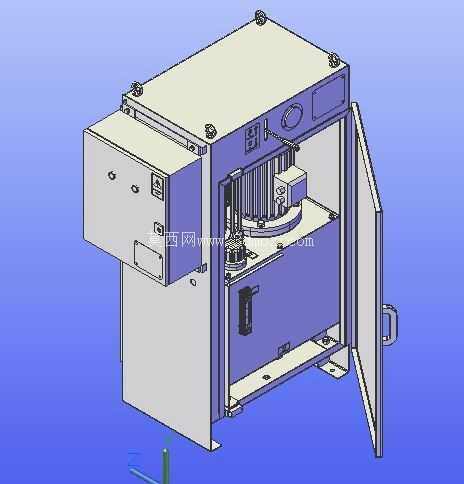

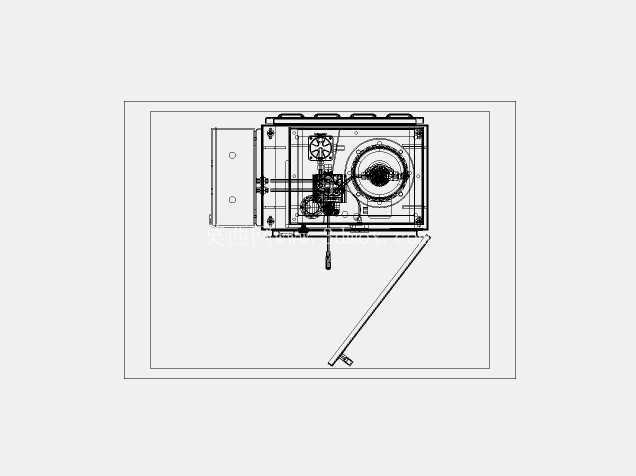

　　在连续运转的工业生产场景中，设备运动副的润滑可靠性直接决定产线的非计划停机时长，这套集成式润滑柜正是针对车间多台套设备集中供油需求开发的集成化供油单元，区别于分散布置的单点润滑装置，它将动力单元、储油腔体、控制回路、过滤组件全部整合在封闭柜体内，可同时为多组轴承、导轨、齿轮啮合点提供定量、定压的润滑介质供给。从结构布局来看，柜体采用分体式舱室设计，左侧独立舱室预留了电气控制元件的安装空间，强弱电走线与右侧的油路腔体完全物理隔离，避免油路渗漏引发的电气安全隐患；右侧主舱室采用开门式结构，日常运维时可直接开启舱门完成滤芯更换、油位检查、泵组调试等操作，无需拆解柜体整体结构，舱门边缘设计有密封胶条安装位，可阻挡车间内的金属粉尘、切削液雾气进入柜体内部，适配机加工、压铸、冶金这类多粉尘、多油污的生产车间环境。

　　设计阶段首先考虑的是安装边界的适配性，柜体底部预留了标准化的安装地脚，可直接通过膨胀螺栓固定在车间水泥地面，也可搭配减震脚垫安装在设备旁的钢构平台上，整体宽度控制在800mm区间，深度不超过600mm，高度在1200mm左右，不会占用过多的车间通道空间，同时柜体侧面预留了油路接口的安装孔位，可根据现场布管方向选择左侧或右侧出线，减少现场管路弯折的施工量。功能层面，这套润滑柜内置的泵组可根据预设的润滑周期自动启停，输出压力稳定在适配多数中低压润滑场景的区间，油路中集成的过滤组件可拦截润滑介质中的固体杂质，避免杂质进入设备运动副造成磨粒磨损，储油腔的油位观察位设计在舱门开启后的可视区域，运维人员巡检时无需打开内部护板即可快速判断剩余油量，及时补充润滑介质。在结构强度设计上，柜体主体采用冷轧钢板折弯成型，拼接处采用满焊工艺避免漏油风险，顶部的盖板设计有可拆卸的检修口，当需要对内部泵组进行整体更换时，可直接拆除顶部盖板完成吊装作业，无需从正面舱门拆解内部组件，大幅缩短后期大修的作业时长。考虑到工业现场的操作便利性，舱门采用带锁的旋转把手，非授权人员无法随意开启舱门改动润滑参数，柜体侧面还预留了吊装孔位，方便设备进场时的叉车转运与吊装就位。

　　不同于开放式的润滑站，这种封闭柜式结构可将所有运转部件包裹在柜体内部，既降低了泵组运转产生的噪音外传，也避免车间内的杂物意外落入运转部件引发设备故障，在压铸车间这类高温、多金属飞屑的场景中，封闭柜体还可阻挡高温飞屑直接接触油路管线，降低管线老化开裂的风险。油路设计上采用了模块化的阀组布局，每个供油回路都配有独立的流量调节元件，可根据不同润滑点的需油量单独调整供油量，避免部分点位供油不足造成干磨，或是供油过量造成润滑介质浪费、污染车间环境。

　　电气舱内预留了标准的接线端子排，可直接对接车间设备的主控系统，实现润滑状态的远程信号反馈，当油位过低、滤芯堵塞、压力异常时，可直接向主控系统发送报警信号，提醒运维人员及时处理，无需人工逐个点位排查故障。柜体表面采用喷塑处理，可耐受车间内常见的油污、弱腐蚀介质侵蚀，长期使用不会出现漆面脱落、壳体锈蚀的问题，安装地脚处设计了长条形的调节孔，可在安装时微调柜体的水平度，避免因地面不平整造成柜体内泵组的同轴度偏差，延长泵组的使用寿命。在实际选型适配时，这套润滑柜可根据不同的润滑介质类型更换对应的密封件与泵组组件，既可以适配常规的矿物润滑油，也可适配部分合成润滑脂的供给需求，覆盖多数通用工业设备的集中润滑需求，不需要针对单一设备单独开发定制化的润滑单元，大幅降低产线配套的选型与维护成本。
