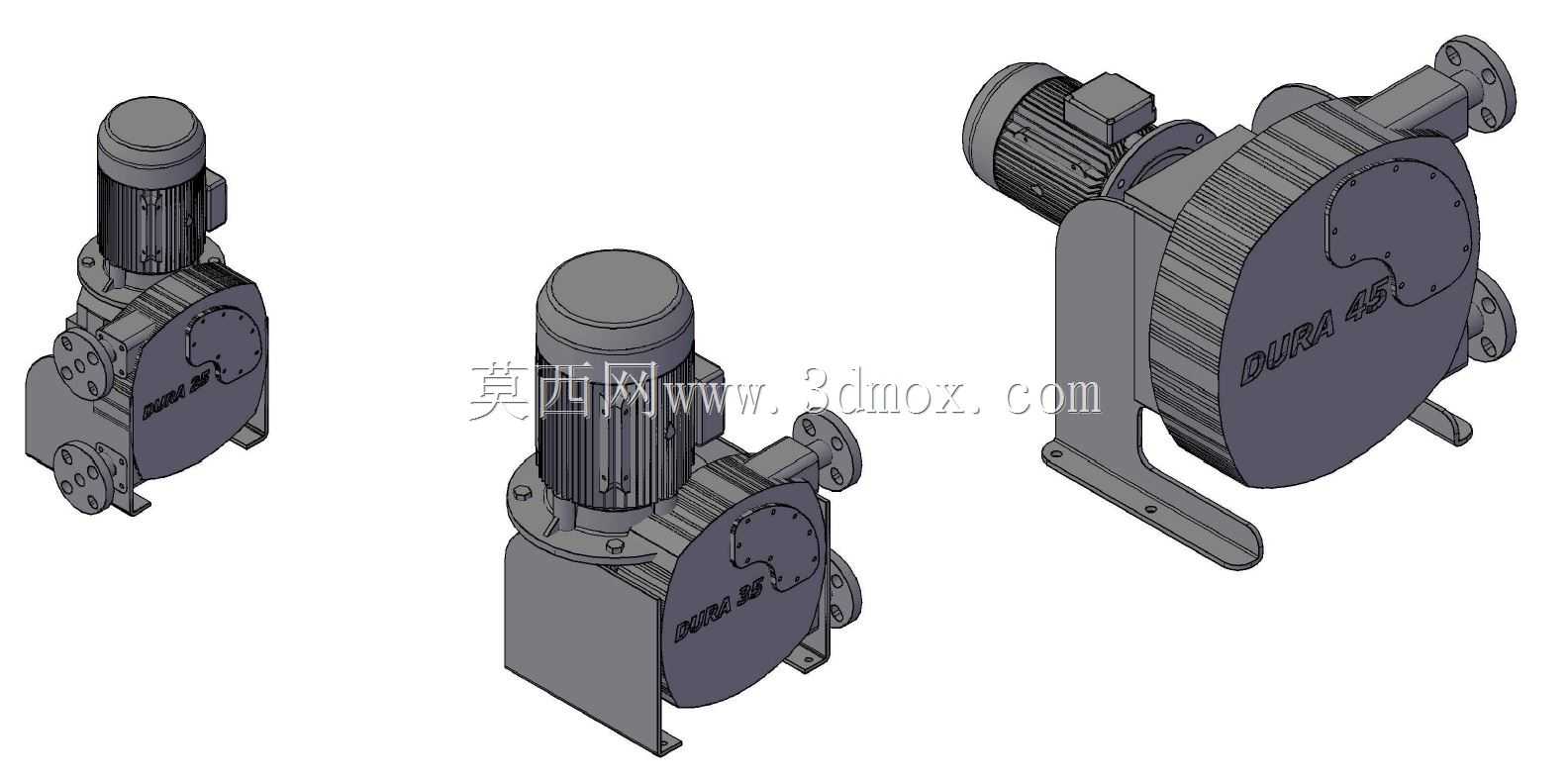

VERDERFLEX工业软管泵三维结构设计

这款工业软管泵的三维结构设计，核心围绕高磨损、高腐蚀性流体的输送场景展开，在矿山尾矿输送、化工腐蚀性药剂投加、食品高粘度浆料转运、污水处理污泥回流等工况中，这类泵体凭借无密封、无回流的结构特性，能避免传统离心泵、柱塞泵易出现的密封件磨损泄漏、叶轮被硬质颗粒卡滞的问题。从结构设计逻辑来看，整套模型还原了电机直连减速机构的驱动布局，泵头部分的压辊旋转挤压软管的核心工作结构完整呈现，压辊的曲面弧度经过匹配对应规格软管的压缩量设计，既能保证挤压过程中软管完全闭合形成稳定真空实现流体自吸，又能避免过度压缩导致软管疲劳寿命大幅缩短。泵体的安装支座采用带地脚安装孔的折弯焊接结构设计，安装孔的中心距、支座的承重厚度都匹配对应型号泵体的运行振动载荷，不管是立式安装还是侧装布局，都能保证运行过程中泵体的稳定性，不会因为电机运转的振动出现连接螺栓松动的问题。从外形尺寸的边界控制来看，模型严格还原了实物的安装中心尺寸，泵头进出口法兰的连接尺寸、电机接线盒的避让空间、泵体检修侧的操作预留距离都做了精准还原，做产线布局设计的时候，可以直接套用模型的外轮廓做干涉检查，不需要额外核对安装空间的预留量。设计过程中针对不同安装场景做了结构适配，立式安装的机型缩短了支座的横向跨度，适合安装在设备机架的侧边预留位置，卧式大流量机型则加大了泵头的转子直径，匹配大口径软管的输送能力，同时支座做了加宽处理，抵消大流量工况下转子转动带来的径向跳动。泵体的进出口采用法兰连接结构，法兰的密封面形式匹配工业流体输送的通用标准，对接管路的时候不需要额外做转接件设计，电机与泵头的连接采用标准法兰对接，后期维护更换减速部件或者电机的时候，可以直接匹配同规格标准件，不需要定制非标连接结构。整套模型的结构细节覆盖了泵体的所有外露安装特征，包括泵头侧盖的检修螺栓位置、软管更换的操作空间预留、吊环安装孔的位置，做设备集成设计的时候，可以直接基于这个模型完成管路对接、安装固定、维护空间校验的全流程设计工作，不需要反复测绘实物尺寸。
