板端19针中装HDMI接口连接器结构

日常做消费类电子、工控显示设备的结构堆叠时，板端HDMI接口的选型和安装边界确认是绕不开的环节，这款19针中装型HDMI母座，是针对常规卧式贴板安装场景做的结构优化款，适配绝大多数需要高清音视频信号传输的设备主板布局。从实际应用场景来看，这类接口广泛用在台式机主板、独立显卡、显示器驱动板、工控一体机、电视主板、网络机顶盒这类设备上，承担未压缩高清音视频信号的传输任务，19针的针脚定义覆盖了TMDS数据通道、时钟通道、CEC控制、DDC通道、热插拔检测以及供电接地全功能定义，能支持从标准1080P到更高规格的高清信号传输，满足民用和多数工业场景的显示连接需求。

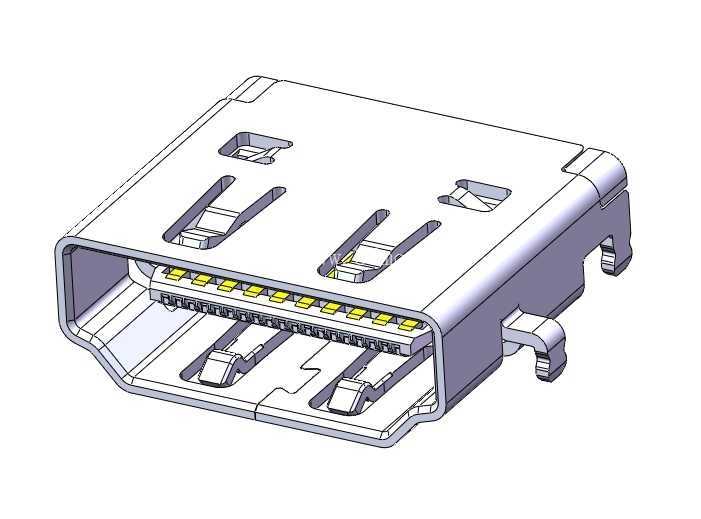

从设计思路上看，这款中装型结构首先平衡了贴板焊接强度和接口插拔寿命的矛盾，外壳采用拉伸折弯成型的金属屏蔽罩，一方面为内部针脚提供电磁屏蔽，减少外界电磁干扰对高频信号的影响，另一方面外壳两侧延伸出的SMT固定焊脚，在过回流焊时能和主板焊盘牢固结合，抵消用户插拔HDMI线时产生的侧向力矩，避免长期使用后接口出现松脱、掉焊的问题。内部的胶芯结构采用耐温绝缘材质，适配SMT回流焊的高温工况不会出现形变，19根接触端子采用错位排布的设计，每根端子的接触端做了弧形凸起，和公头插针对接时能保证稳定的接触压力，降低接触电阻，减少信号传输过程中的衰减；端子的焊脚端按照标准SMT焊盘间距排布，方便PCB设计时做走线布局，同时针脚之间做了足够的绝缘隔离，避免高频信号传输时出现串扰问题。

从安装边界和尺寸来看，这款中装型接口的卧式安装高度控制在常规板端接口的通用尺寸范围内，不会超出设备外壳的接口开孔余量，接口前端的插接导向段做了倒角处理，用户插接线材时不需要完全对准就能顺利插入，减少误插对内部针脚造成的损伤。接口内部的防呆结构和标准HDMI公头完全匹配，能避免反向插入损坏针脚的情况。金属外壳上设计的多个卡扣点位，和内部胶芯组装时能实现牢固扣合，不需要额外打胶或者螺丝固定，提升组装效率，外壳表面的平整区域可以根据设备需求做接地焊盘设计，进一步提升屏蔽性能，降低静电放电对内部电路的冲击风险。

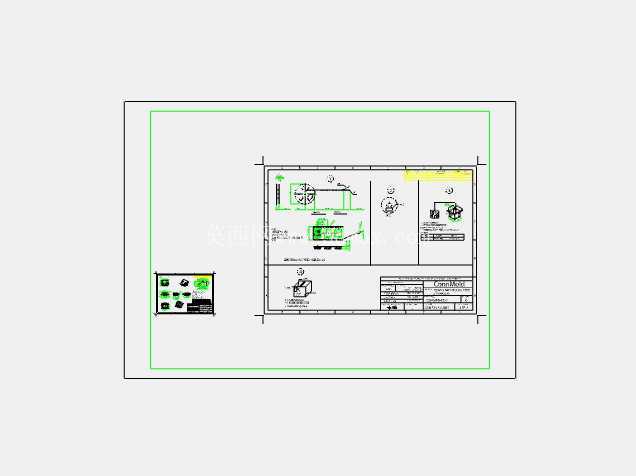

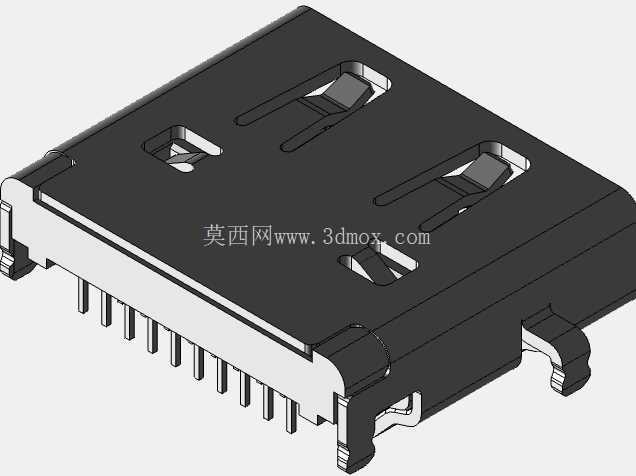

在实际选型适配时，这类中装结构的HDMI母座不需要在PCB上做开槽沉板设计，直接贴装在主板表面就能满足外壳开孔的配合公差，对于主板布局空间紧张、不想做沉板工艺降低PCB结构强度的设计场景非常适配，其插拔寿命能满足日常消费类电子数千次的插拔使用需求，接触端子的镀层能保证长期使用后不会出现氧化导致的信号中断问题，整体结构的强度设计也能承受常规线材插拔时的外力，不会出现接口凹陷、针脚变形的常见故障。在做三维建模时，这款模型完整还原了金属外壳的折弯卡扣结构、内部胶芯的针脚固定槽、每根接触端子的折弯形态以及两侧固定焊脚的位置尺寸，结构工程师在做设备主板堆叠、外壳接口开孔设计时，可以直接调用这个模型做干涉检查，确认安装间隙，不需要重新测绘接口尺寸，能大幅缩短结构设计阶段的周期，避免因为接口尺寸测绘偏差导致后期开模后出现接口错位、装配干涉的问题。
