单级直齿传动齿轮箱外壳组件结构设计

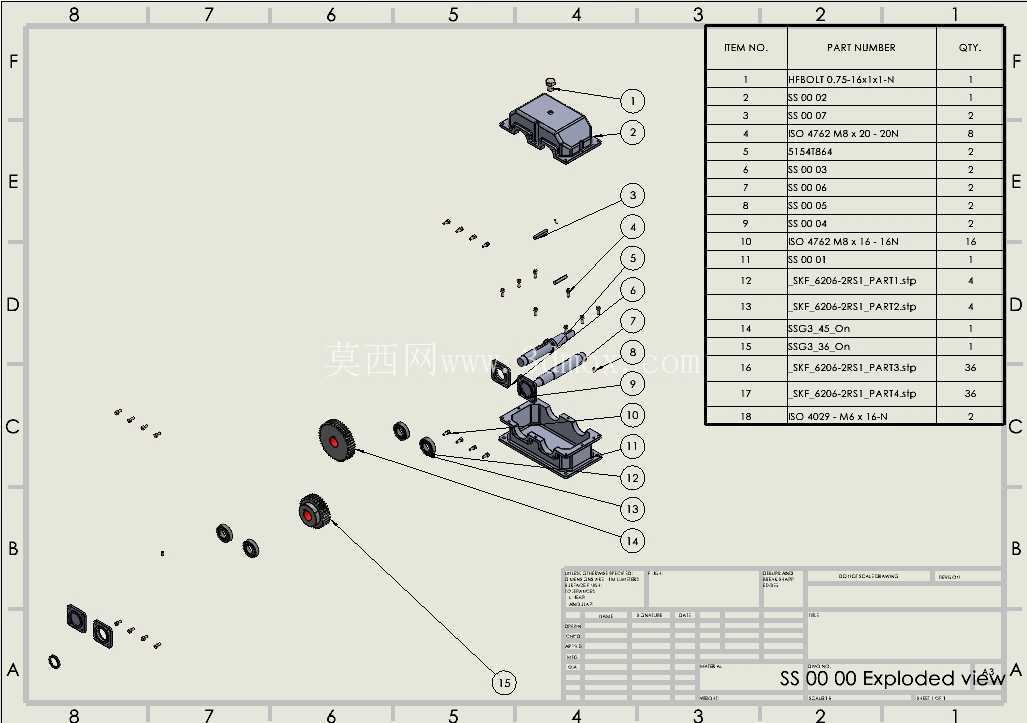

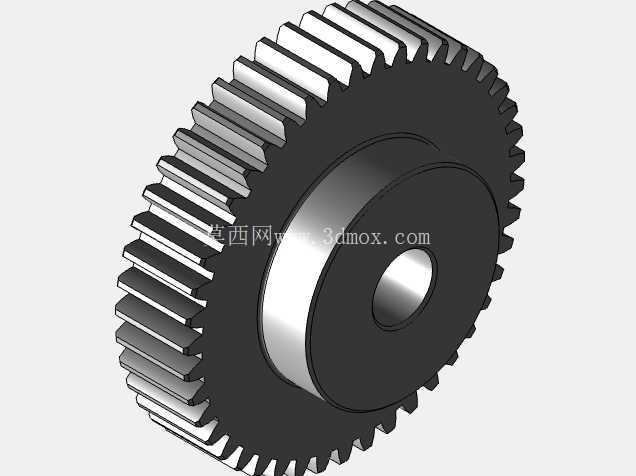

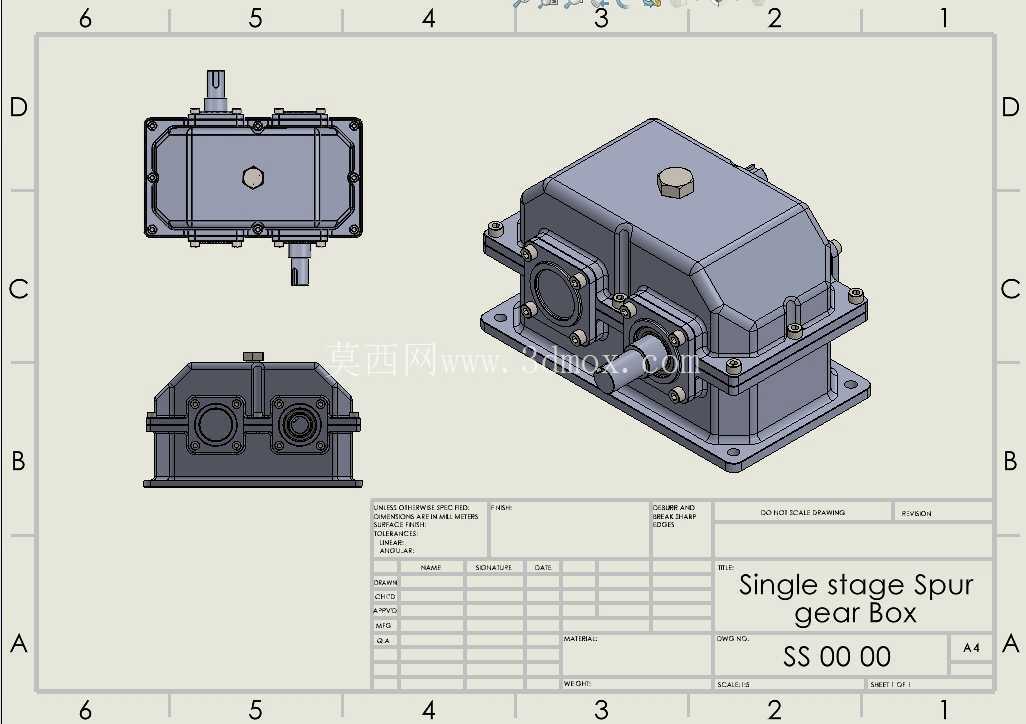

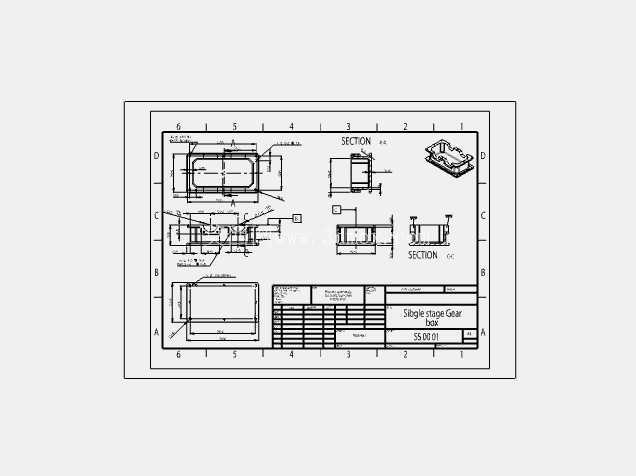

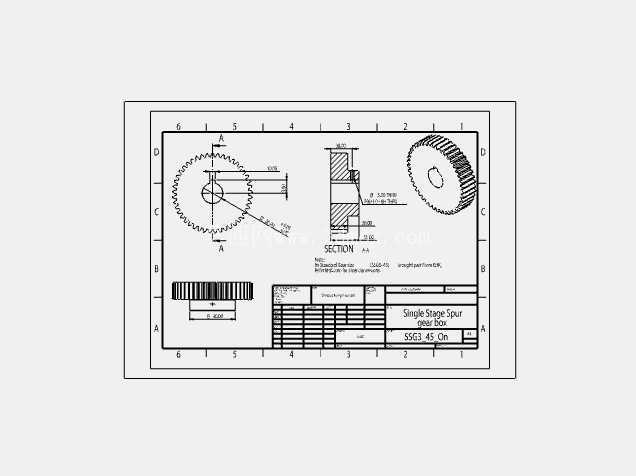

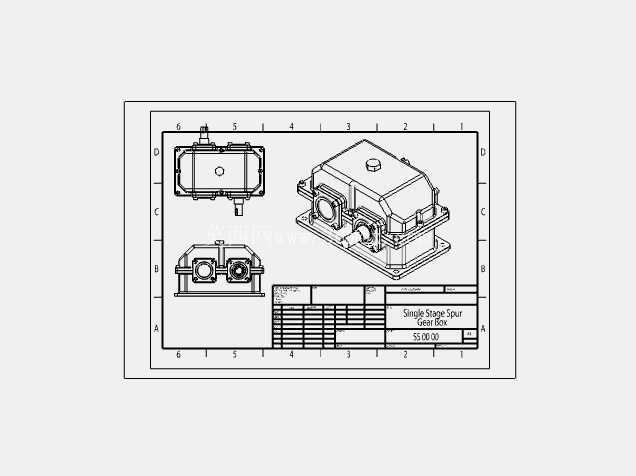

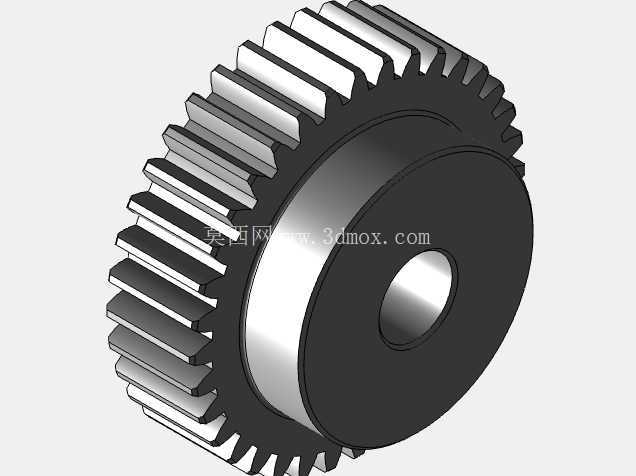

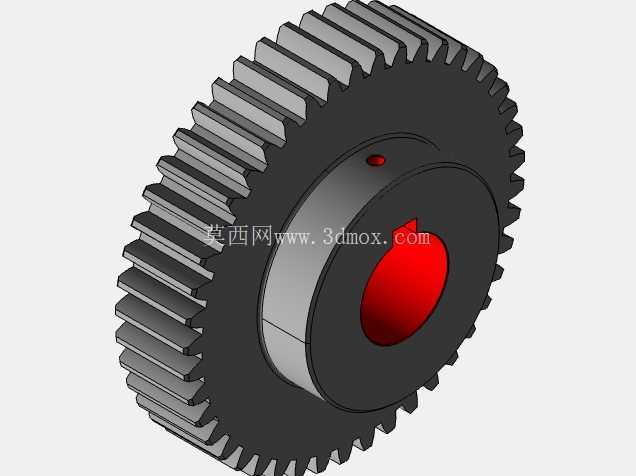

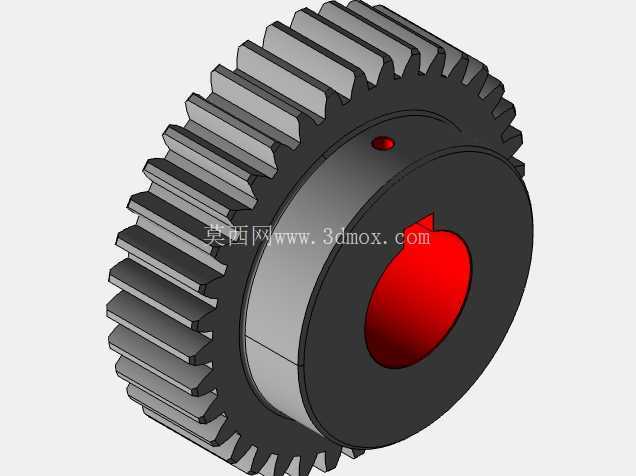

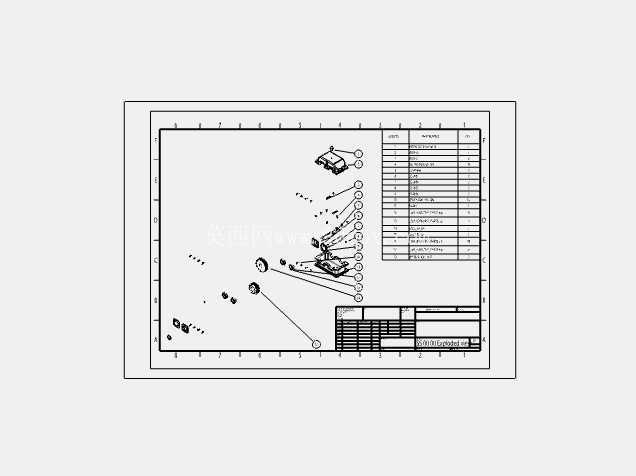

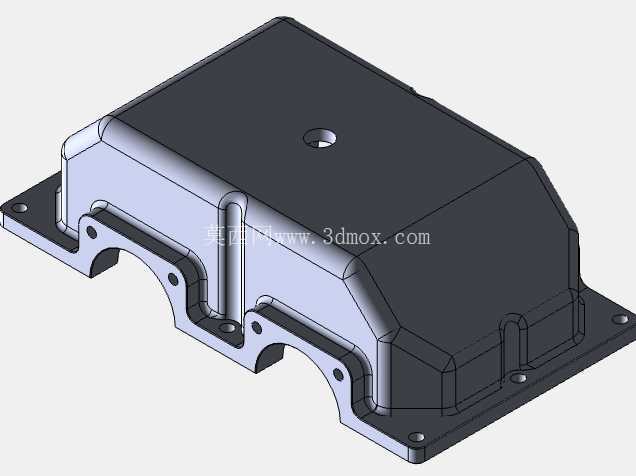

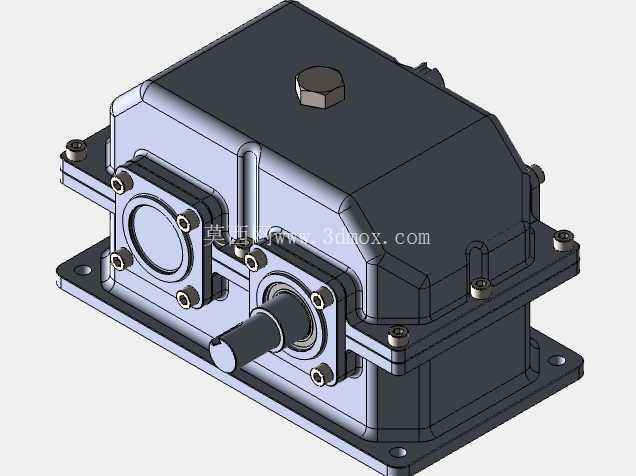

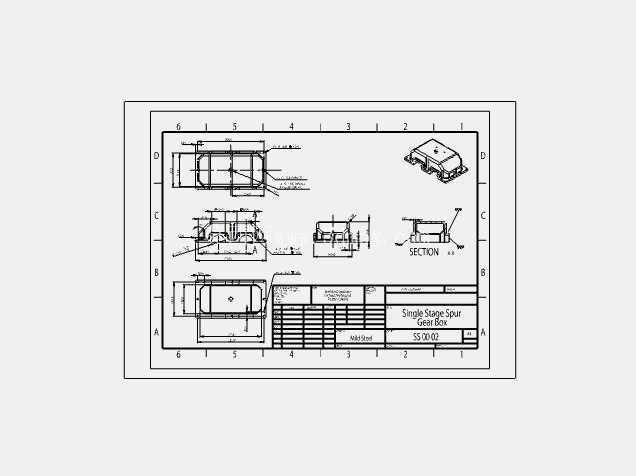

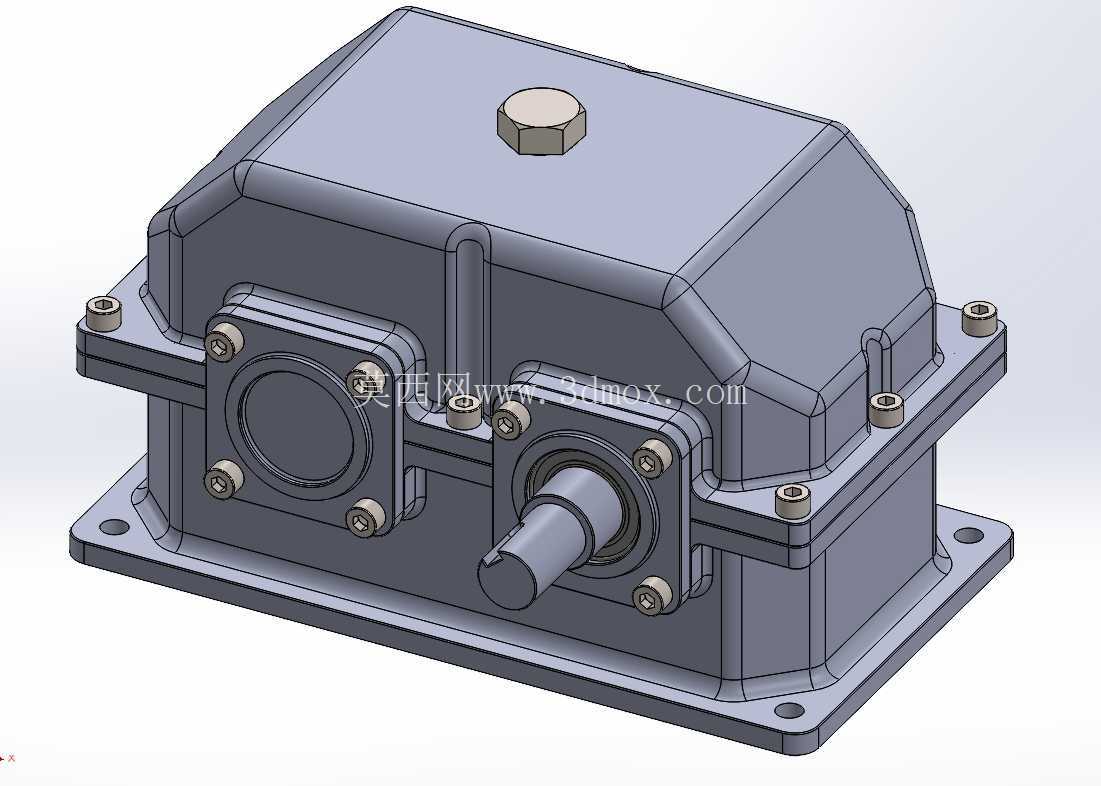

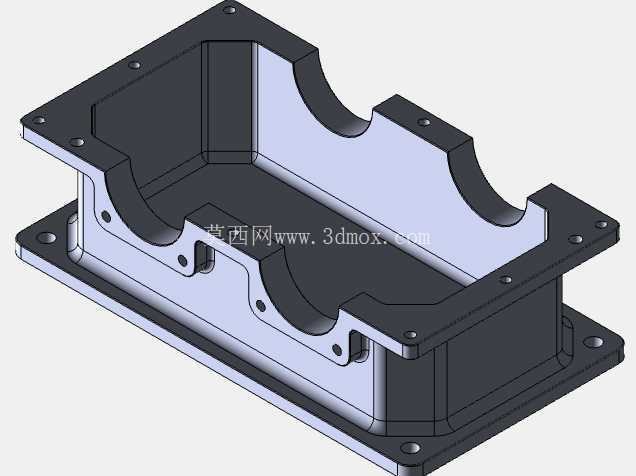

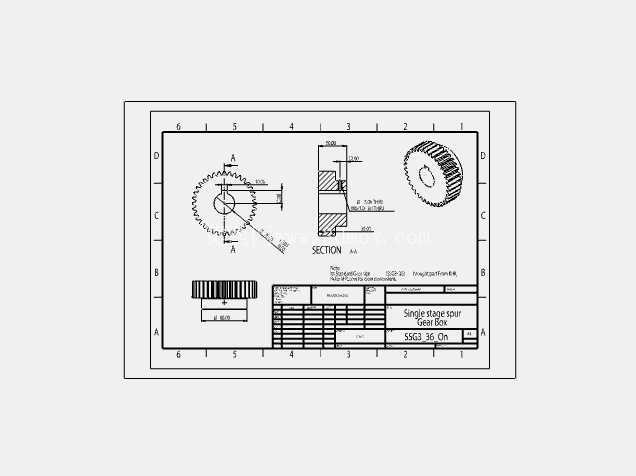

　　这套单级直齿齿轮箱外壳组件，是中小功率传动场景里应用极广的基础传动部件，常见于轻工输送线、小型农机辅传、机床进给机构、包装设备动力传输单元这类对传动平稳性有要求、安装空间紧凑的工况中，核心作用是把原动机输出的高转速低扭矩动力，通过内部啮合的直齿轮副完成固定速比的减速增扭，同时为内部所有传动零件提供封闭的防护、精准的定位支撑与稳定的润滑环境。从结构设计逻辑来看，整个组件的设计优先级首先围绕齿轮啮合精度的保持展开：壳体采用剖分式结构，上下壳体通过周边布置的螺栓完成紧固，结合面做了精密铣削加工，保证合箱后轴承安装孔的同轴度误差控制在允许范围内，避免轴系运转时出现偏载、齿轮啮合接触斑点偏移的问题。

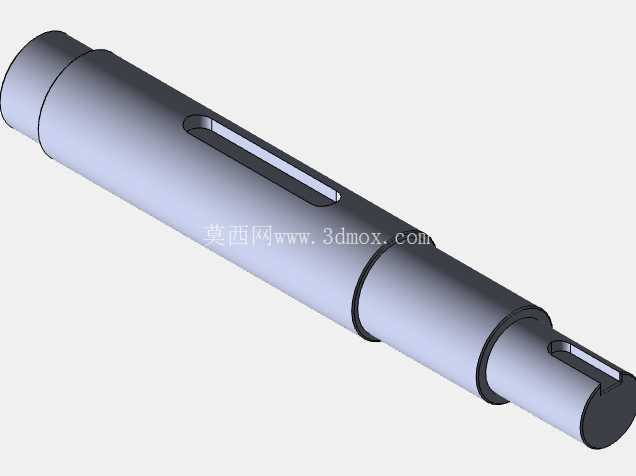

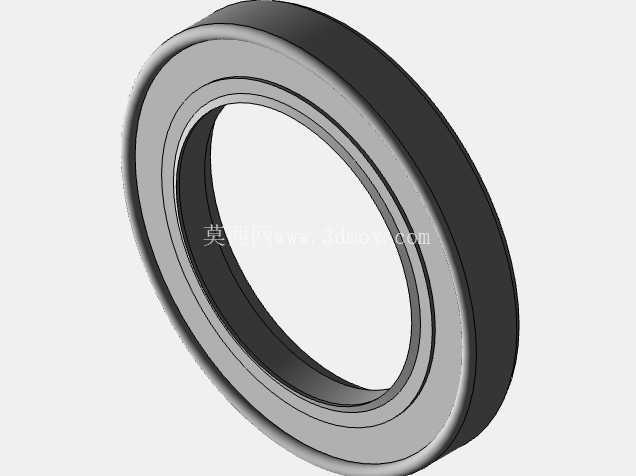

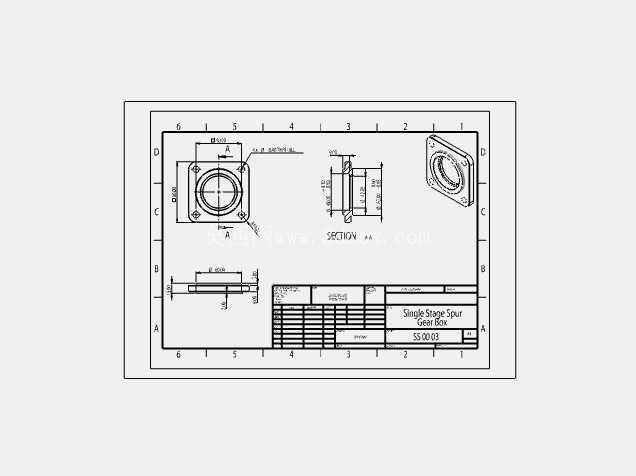

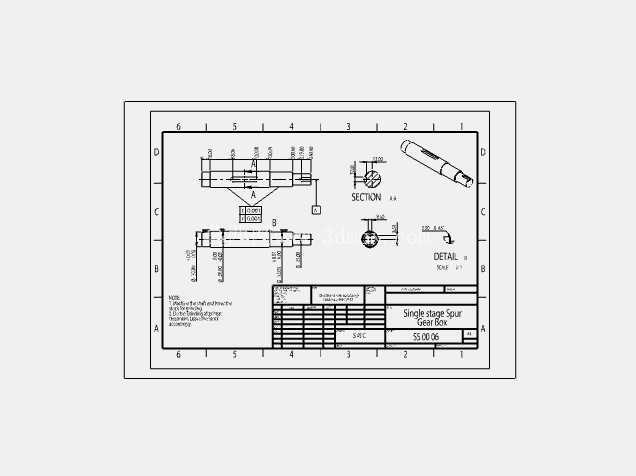

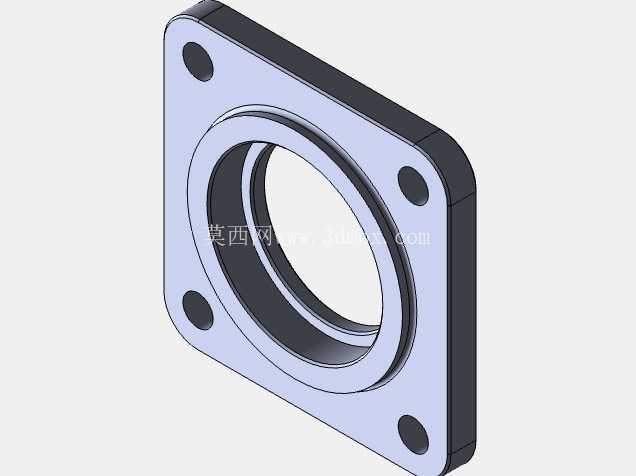

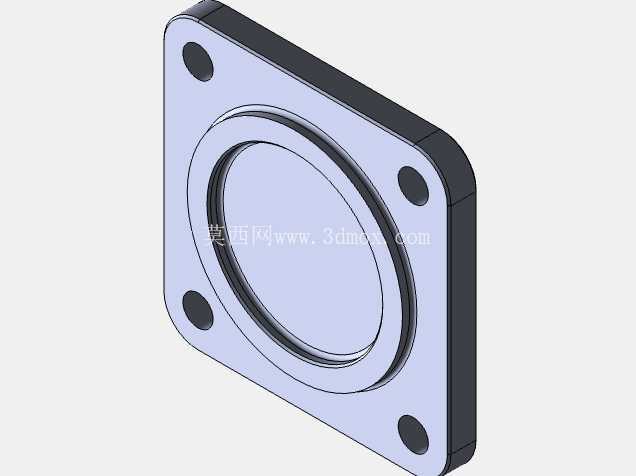

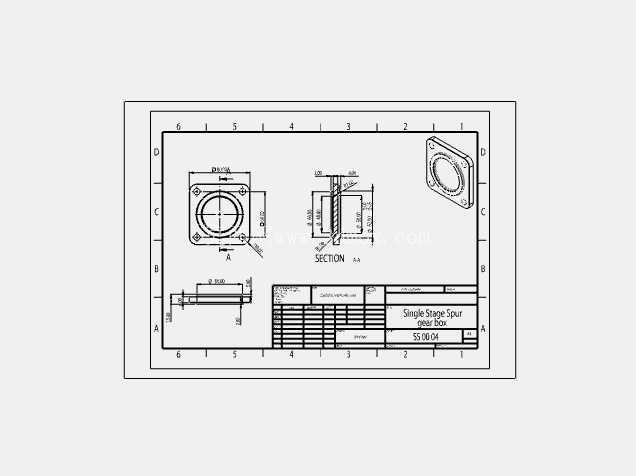

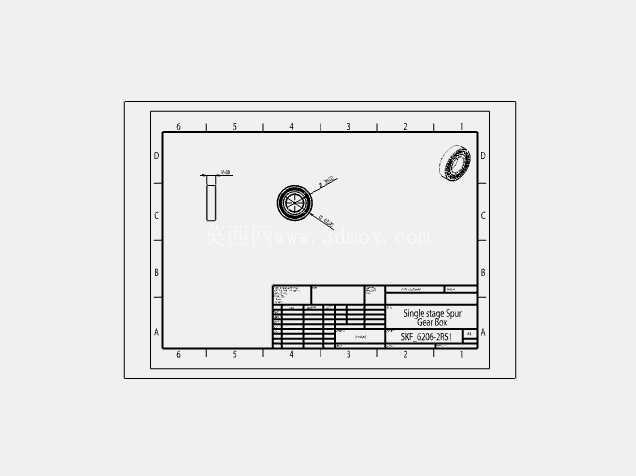

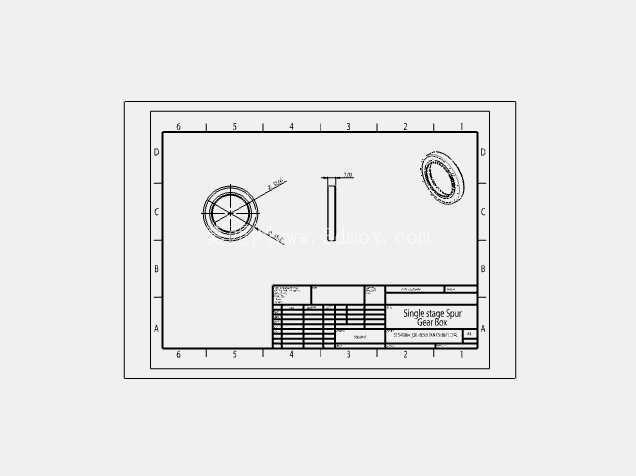

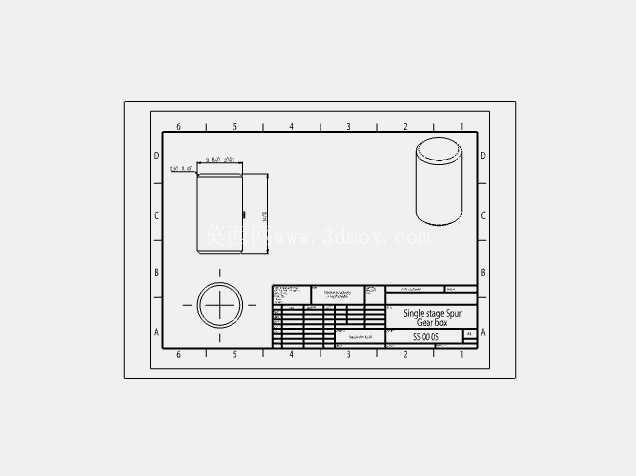

　　输入轴从壳体前端的轴承座伸出，输出轴的布置位置根据速比对应的中心距确定，两个轴的轴承安装位都设计了对应的密封槽，用来安装骨架油封，防止箱体内的润滑油泄漏，同时阻挡外部的粉尘、切削碎屑进入箱体内部破坏润滑环境。壳体顶部设计了带密封垫的加油螺塞安装位，既可以在设备维护时加注齿轮油，也能作为运转时的排气口，平衡箱体内外的气压差，避免长时间运转后内部温度升高、气压增大导致密封件失效漏油。底部的安装法兰做了加厚处理，四个安装孔的位置经过尺寸链校核，保证安装时箱体底面与安装基座完全贴合，不会出现安装应力导致的壳体变形，法兰上的安装孔预留了足够的螺栓穿入空间，方便现场安装时的对位调整。

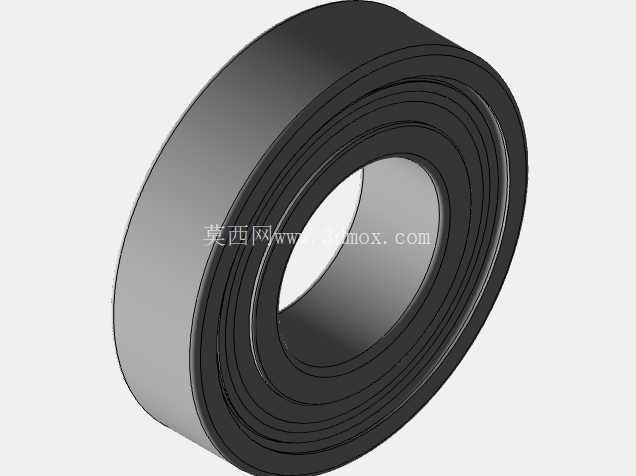

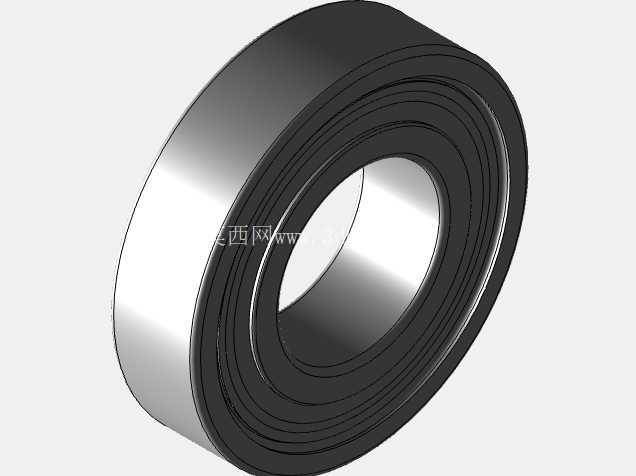

　　设计过程中重点考量了三个核心工程问题：首先是轴系的对中精度，轴承座孔的位置公差严格匹配所选轴承的配合要求，保证轴系运转时的径向跳动在允许范围内，减少齿轮运转的噪音与磨损；其次是润滑间隙的预留，箱体内腔的尺寸不仅要容纳齿轮副的运转空间，还预留了足够的油池容积，保证齿轮浸油深度符合润滑要求，同时避免运转时齿轮过度搅油导致的油温升高；第三是制造工艺性，壳体的外形结构尽量采用规则的拔模斜度，适配压铸成型的工艺要求，减少后续机加工的工序量，所有的连接孔位都设计了对应的加工凸台，避免在薄壳位置直接攻丝导致的螺纹强度不足问题。

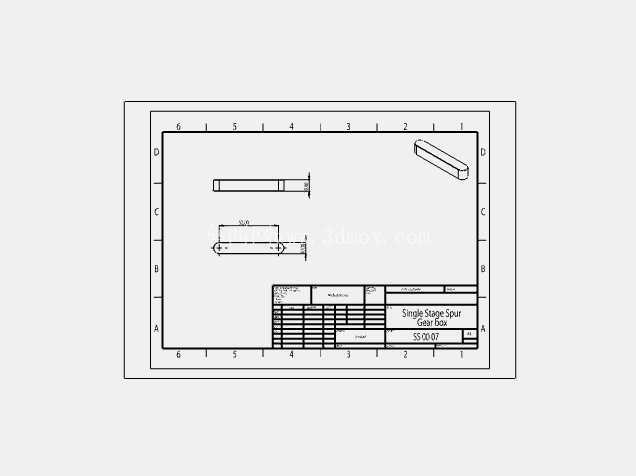

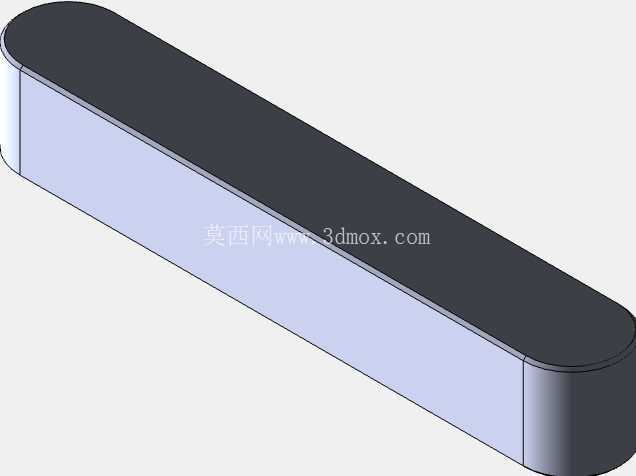

　　从安装边界来看，整个组件的外形轮廓规整，没有突出的易磕碰结构，输入轴的轴伸长度、键槽尺寸都匹配常规的联轴器安装要求，输出端的连接尺寸可以适配链轮、带轮或者联轴器的安装需求，现场安装时不需要额外做复杂的适配改造。壳体侧面预留了观察窗的安装位，可以在不拆箱的情况下观察内部齿轮的啮合情况与油位高度，日常维护时只需要打开底部的放油螺塞就能完成旧油排放，维护操作十分便捷。整套组件的结构没有冗余设计，所有的加强筋都布置在轴承座受力位置与壳体受力薄弱处，既保证了壳体的刚性，避免重载下壳体变形影响传动精度，又尽可能控制了整体重量，降低材料成本。在实际选型应用时，只需要根据所需的传动速比、传递扭矩匹配对应的齿轮参数与轴承型号，这套外壳组件就可以直接适配，不需要重新做壳体的结构设计，能够大幅缩短中小功率传动单元的开发周期，减少重复设计的工作量。
