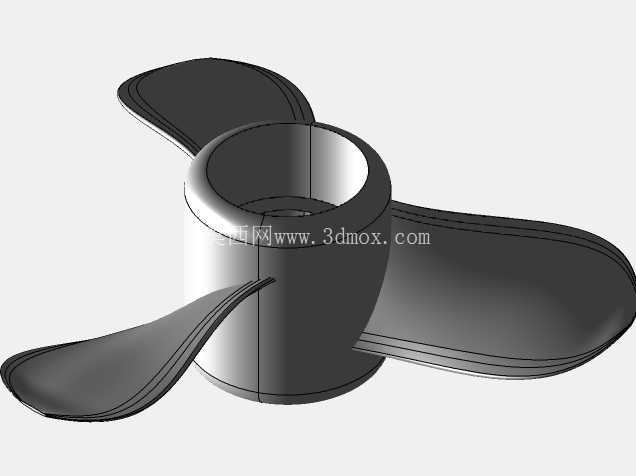

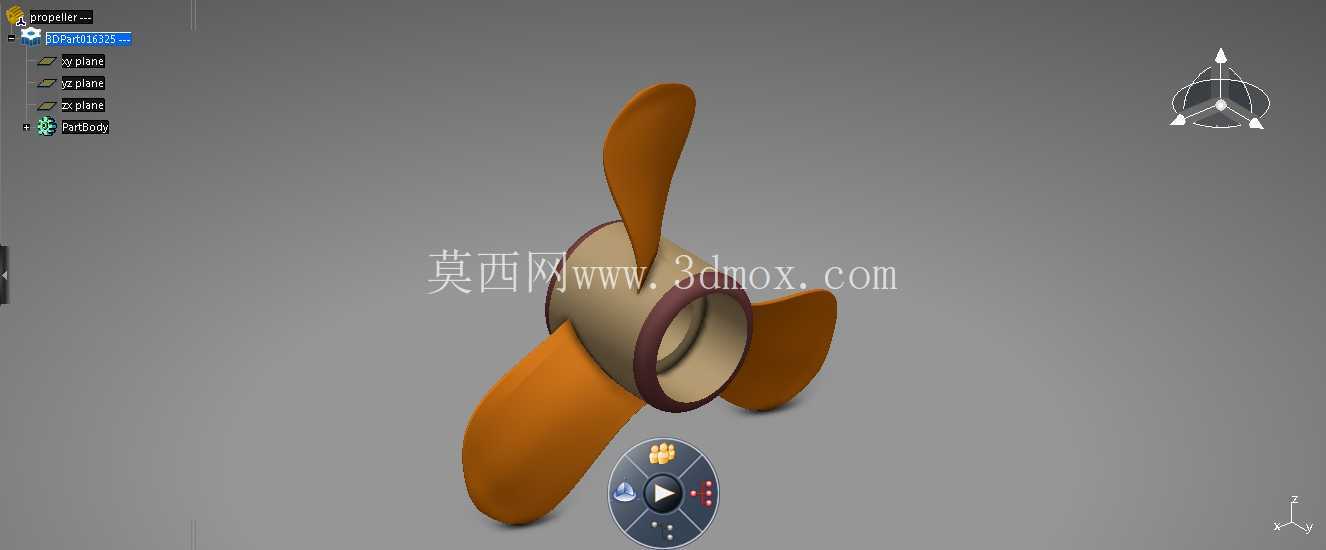

曲面结构三叶螺旋桨推进部件

　　这类三叶曲面螺旋桨的应用场景覆盖多类流体推进工况，小到民用小型水域作业艇的舷外机推进端，大到低载荷水下探测设备的动力输出端，甚至部分风冷散热系统的轴流送风端，都能见到同结构原理的桨叶部件，核心作用是将转轴输入的旋转扭矩转化为流体方向的轴向推力，完成介质输送或者载体推进的功能。做这类结构设计的时候，最先要敲定的是安装边界的尺寸约束，桨毂中心的内孔直径要和配套输出轴的轴径做公差匹配，通常选H7/k6的过渡配合保证同轴度，避免高速旋转时出现偏心抖动；桨毂的轴向长度要覆盖轴端的键槽安装位置，保证平键传递扭矩的时候有足够的接触面积，不会出现键侧压溃的问题。

　　桨叶的曲面设计是整个部件的核心，不能直接用等螺距的规则曲面去做，要根据实际工作的流体流速区间调整叶根到叶梢的螺距渐变率，叶根位置因为线速度低，螺距要适当加大提升推力转化效率，叶梢位置线速度最高，要适当减小螺距同时做叶梢的削斜处理，降低高速旋转时的叶梢涡空泡概率，减少流体噪声和桨叶表面的气蚀损伤。每片桨叶的截面翼型要从根到梢做厚度渐变，叶根位置因为要承受整个桨叶的离心力和流体弯矩，厚度要比叶梢大30%到40%，同时做和桨毂外圆的顺滑圆角过渡，避免应力集中在叶根连接处，长期交变载荷下出现疲劳断裂。

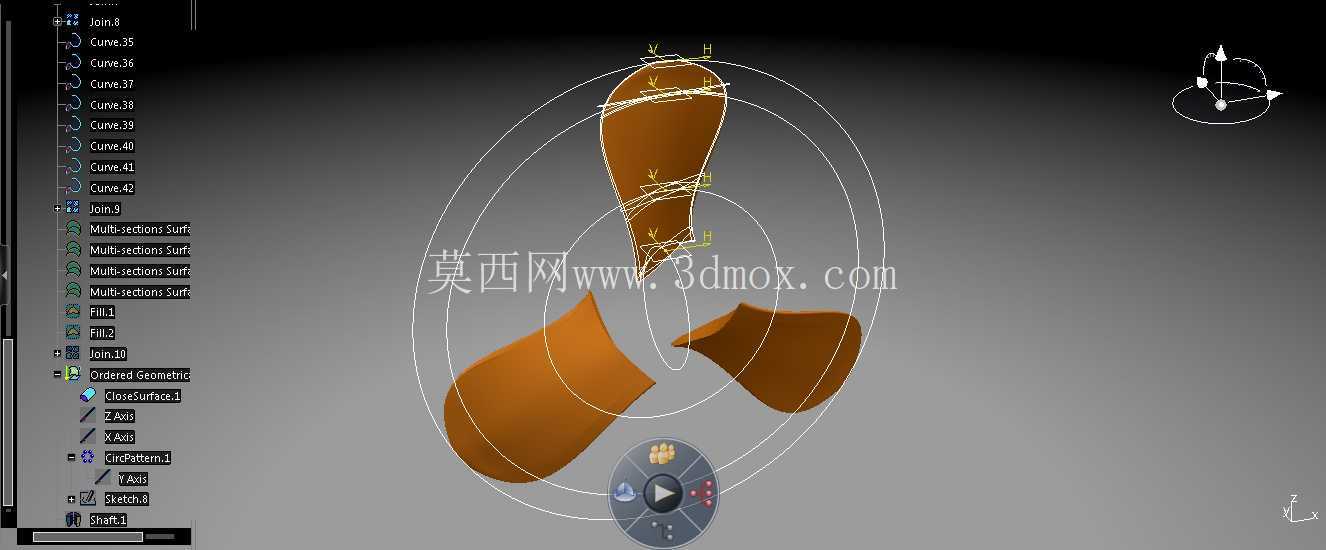

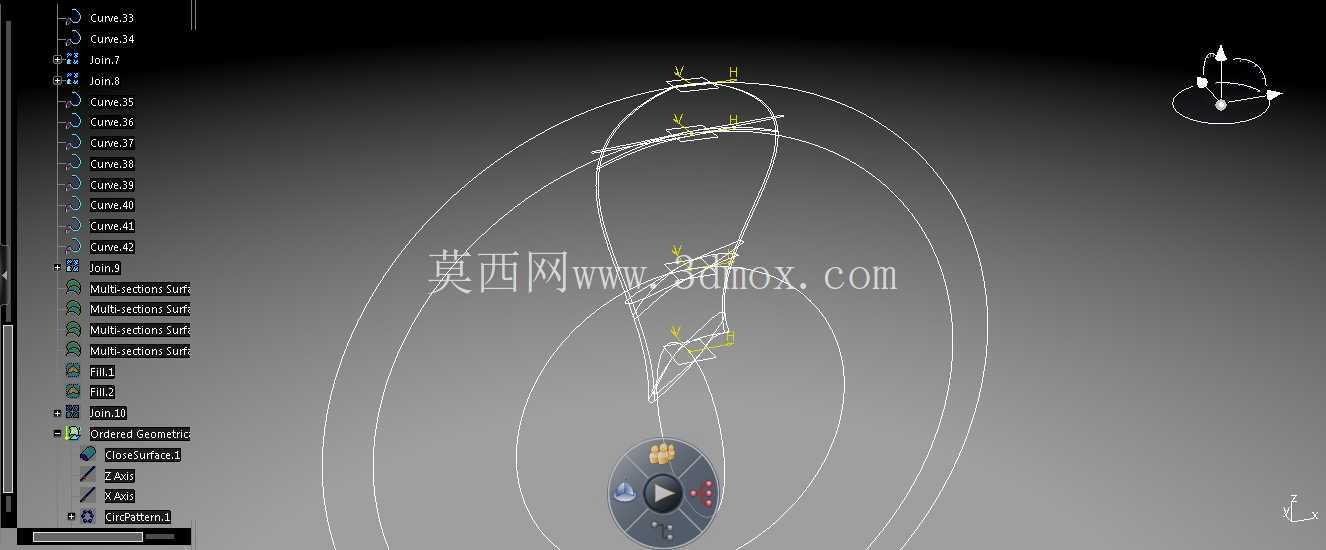

　　三片桨叶的周向分布要严格保持120度等分，单叶的重量差要控制在0.5g以内，做动平衡校验的时候要把剩余不平衡量控制在G2.5等级以内，不然高速旋转时的径向跳动会直接传导到输出轴端，加速轴承磨损，带来额外的振动噪声。安装的时候还要注意桨叶和后方导流罩或者船体艉板的间隙，径向间隙要保持在桨叶直径的10%以上，轴向间隙要根据流体进流方向调整，避免进流不均匀导致的推力损失。这类曲面结构在建模的时候不能用简单的拉伸旋转命令生成，要先做多个截面的翼型草图，通过曲面放样生成基础叶型，再对前缘做圆角修型，后缘做薄边处理，保证流体流经叶型的时候能保持顺畅的层流状态，减少紊流带来的效率损失。

　　实际工况里，这类螺旋桨的推力输出和转速的三次方成正比，所以设计初期就要根据配套动力的额定转速和扭矩，反推合适的桨叶直径和盘面比，避免出现动力过载或者推力不足的问题。比如搭配小功率舷外机的时候，盘面比不能太大，不然低转速下的负载过高会导致动力熄火；如果是用在重载作业的推进场景，就要适当加大盘面比，提升低转速下的推力输出，保证重载状态下的推进效率。桨叶表面的粗糙度也会直接影响推进效率，建模完成后生成的加工面要标注粗糙度要求，叶盆叶背的工作面粗糙度要达到Ra1.6以下，减少流体摩擦阻力，长期在含沙水域使用的话还要在叶型表面做耐磨涂层的预留设计，避免沙粒冲蚀导致叶型缺损，破坏动平衡。
