台式三轴数控等距钻孔加工机构设计

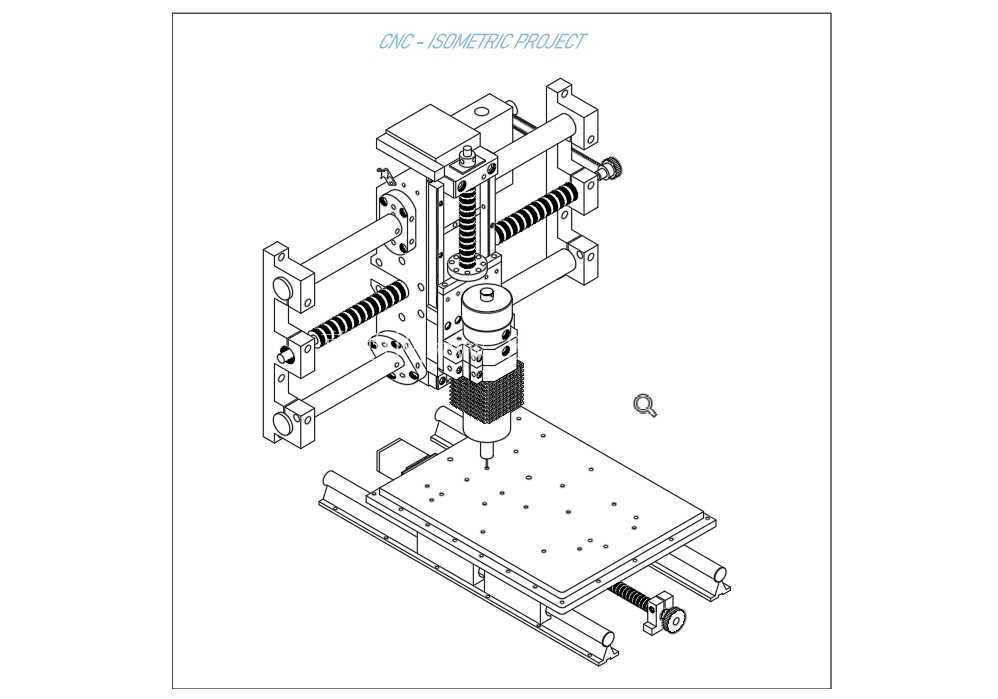

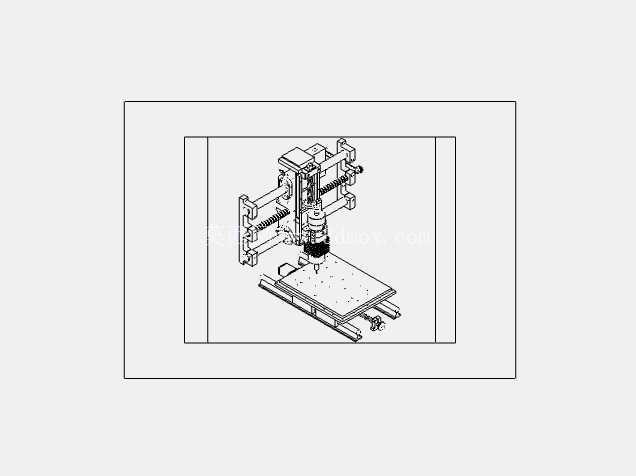

　　这套台式三轴数控加工机构，主要面向小型五金件、塑胶样件的小批量精密钻孔、轻铣加工场景，常见于高校工程训练中心、小型五金加工门店、个人创客工坊的日常加工作业，可替代人工完成重复度高、孔位精度要求一致的等距孔系加工任务，能有效降低人工划线、对位的操作误差，提升小批量零件加工的一致性。从结构布局来看，整套机构采用龙门式跨立设计，加工工作台固定在底部基座上，X、Y、Z三个轴向的传动组件分别承担不同方向的进给动作：Z轴搭载加工主轴做垂直方向的升降进给，负责完成刀具的下刀、抬刀动作，主轴侧配套的弹簧缓冲结构可在进给过程中吸收小幅振动，避免硬接触导致的刀具崩损；X轴传动组件横跨在工作台上方，带动Z轴主轴组件做横向水平移动，Y轴传动组件则布置在工作台下方的基座层，带动工作台做纵向水平移动，两个水平轴向均采用丝杠加线性导轨的传动组合，可保证移动过程中的直线度，配合等距点位控制逻辑，可快速完成阵列孔系的自动走刀定位。

　　设计过程中优先考虑了安装边界的适配性，整套机构的横向跨距控制在普通台式工作台的可承载范围内，底部基座预留了标准T型槽安装位，可直接固定在常规铸铁工作台上，不需要额外浇筑设备基础；Z轴的有效行程覆盖小型零件的常规加工厚度范围，主轴夹头可适配不同直径的直柄钻头、铣刀，满足不同孔径的加工需求。传动部分的设计充分考虑了日常维护的便捷性，丝杠副采用开放式安装布局，日常加注润滑脂、清理加工碎屑时不需要大范围拆解外罩，导轨侧配套的刮屑条可在轴向往复移动时自动刮除附着在导轨表面的金属碎屑，避免碎屑进入滑块内部导致的卡滞、磨损问题。

　　工作台面采用带阵列孔的平板设计，可配合压板、夹具快速固定不同外形的待加工零件，台面的平面度经过磨削处理，可保证零件装夹后的基准面水平，避免加工孔位出现倾斜偏差。在功能实现层面，这套机构的等距加工逻辑依托三轴的点位联动控制，操作人员只需要设定首个孔位坐标、孔间距、孔阵列数量参数，机构即可自动完成所有孔位的依次定位、下刀加工、抬刀移位动作，不需要人工逐孔对位，相比传统台钻的人工操作模式，孔位间距的一致性可得到稳定保障，尤其适合加工散热板、接线端子排这类需要加工大量等距安装孔的零件。

　　结构设计时对各轴向的运动限位做了冗余设计，每个轴向的两端都设置了硬限位挡块和软限位触发开关，避免传动过程中出现超程脱轨的问题，主轴的进给速度可根据加工材质调整，加工铝合金、亚克力这类软质材料时可提高进给速度提升加工效率，加工钢材等硬质材料时可降低进给速度保护刀具。整套机构的走线全部采用拖链收纳，避免轴向移动过程中出现线缆拉扯、磨损的问题，各传动部件的安装基准面都经过铣削加工，可保证装配后的同轴度、垂直度要求，降低运行过程中的振动和噪音。
