OMAX80X双桥水射流切割加工设备结构

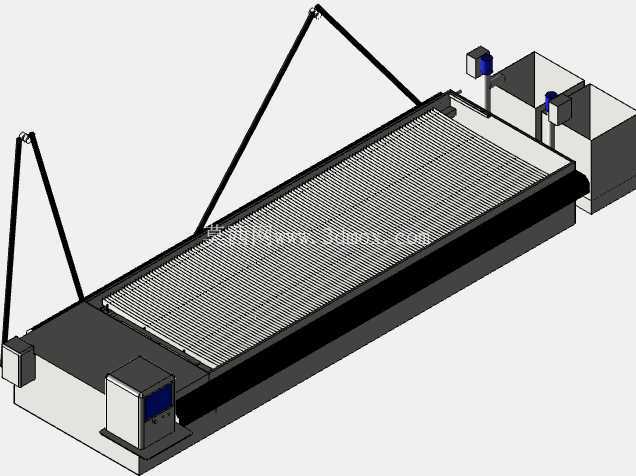

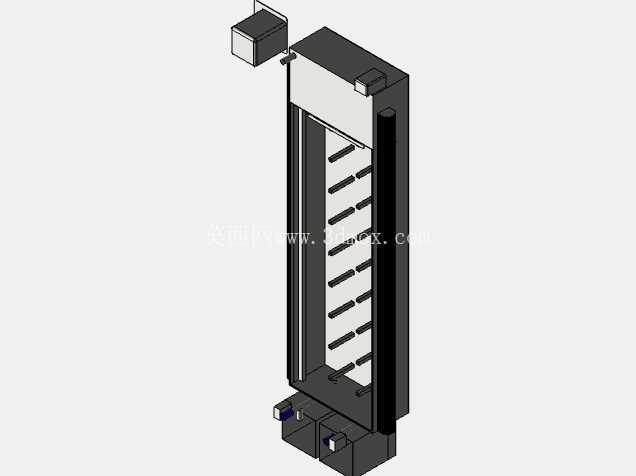

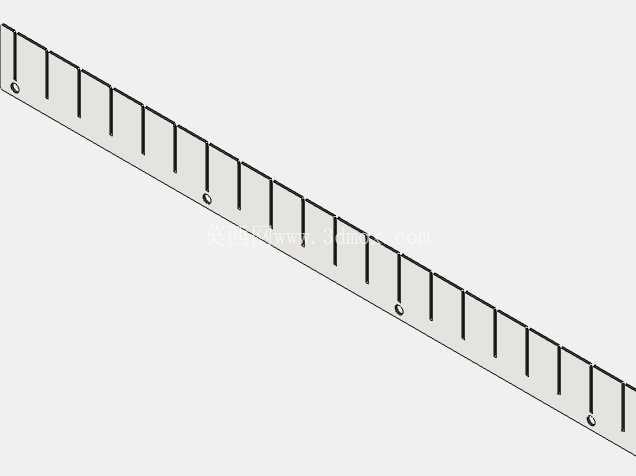

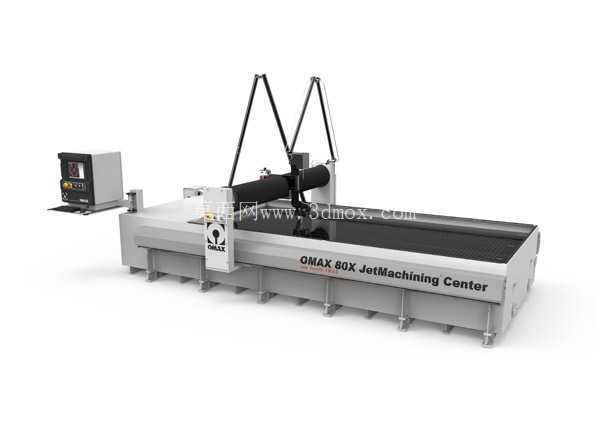

　　设备主体的床身采用箱型焊接钢结构，底部设置均匀分布的调平支撑脚，安装时需要先做地基的水平校准，单块支撑脚的承载冗余覆盖床身自重加上满载板材重量的1.5倍，避免长期重载作业出现床身沉降变形，床身上方的格栅式工作台采用模块化拼接设计，每一块格栅条都可以单独更换，切割作业中被水射流打损的栅条不需要整体更换工作台，只需要抽换对应位置的损耗件就能快速恢复加工支撑能力，大幅降低设备的后期维护成本。在金属板材、复合材料、特种石材的异形精密切割作业场景里，高压水射流切割设备一直是解决热切割变形、硬质材料难加工问题的核心选型，这款双桥架构的水切割设备，针对大尺寸幅面加工的刚性需求做了针对性的结构优化，区别于单悬臂水切设备的悬臂挠度缺陷，双桥龙门式的运动架构能在全行程范围内保持切割头的定位精度，哪怕是加工幅面拉满的整幅板材，切割头在远端位置的下探偏差也能控制在加工公差允许范围内。

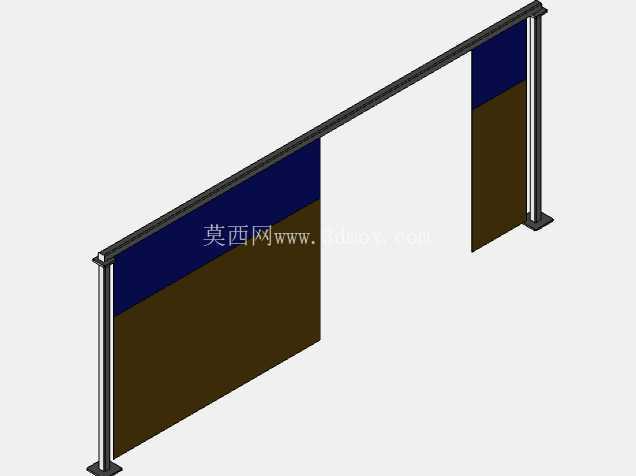

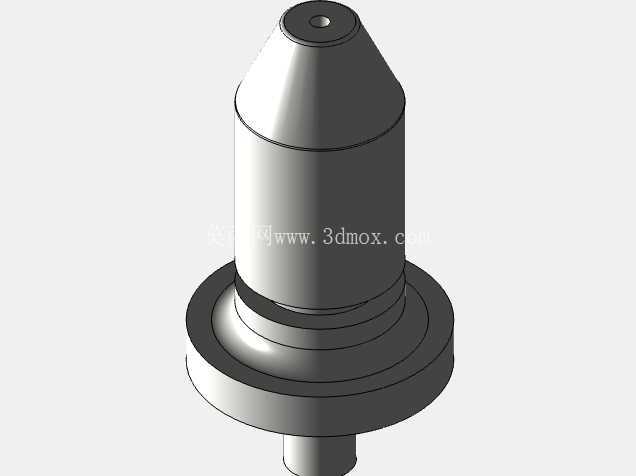

　　切割头搭载的Ajet动态切割执行端，能在切割过程中实时补偿水射流的滞后偏角，针对厚板切割时常见的切面斜度问题做动态角度修正，不需要二次返工修磨切面就能达到装配级的切面精度，切割头旁边集成的防溅帘结构采用耐高压水冲刷的柔性耐磨材质，作业时随切割头同步移动，把高压水裹挟磨料反弹的飞溅范围完全约束在帘布覆盖的小区域内，既避免磨料飞溅打损设备周边的防护结构，也能减少作业区域的磨料飘散，改善车间加工环境。设备侧边的一体式电控柜做了防尘防水的密封处理，因为水切割作业环境湿度大、空气中悬浮磨料颗粒多，电控柜的密封等级满足工业现场的防护要求，柜内集成的运动控制模块、高压发生系统的控制单元都做了抗震固定，避免设备运行时的床身振动导致接线端子松动。

　　双桥的运动横梁采用轻量化的高刚性型材设计，在保证横梁抗弯刚度的前提下尽可能降低运动部件的自重，让X轴和Y轴的伺服驱动在高速走位时不会因为运动惯量过大出现过冲丢步，横梁两端的导向座采用双直线导轨副导向，配合精密齿轮齿条传动，全行程的重复定位精度能满足精密异形零件的加工要求。设备的安装边界需要预留足够的维护空间，床身主体的后侧要预留高压管路、磨料输送管路的检修通道，侧边电控柜的开门侧要留出至少单人操作的开门空间，设备前端的上下料区域要匹配板材转运的叉车或者吊装设备的作业半径，避免安装完成后出现上下料动线受阻的问题。

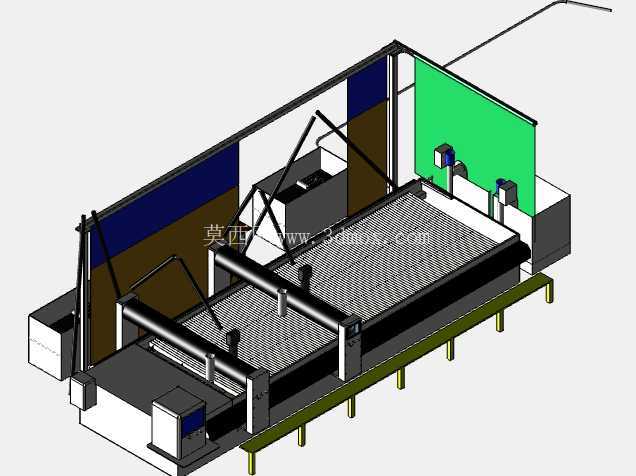

　　和传统的热切割设备不同，这款水切割设备在加工过程中不会产生热影响区，哪怕是热敏性的合金材料、易燃易爆的复合材料，都可以在无热变形的状态下完成切割作业，不需要后续做去应力退火处理，在航空零部件加工、特种装饰板材下料、汽车改装件定制加工场景里都有广泛的适配性。模型在构建时还原了设备的核心结构细节，包括床身的支撑脚分布、双桥横梁的三角加强筋结构、切割头的安装位、防溅帘的包覆范围、侧边电控柜的操作面板布局，还有工作台面的格栅排布，做结构方案展示、车间布局规划、加工产线仿真的时候，可以直接调用这个模型做空间占位校验，不需要再从零开始搭建设备的主体结构，能大幅缩短前期方案设计的建模周期。在做设备选型适配的时候，可以通过模型直观核对设备的加工幅面和自身常用板材尺寸的匹配度，观察双桥架构的运动路径是否会和车间内已有的吊装设备、上下料辅机产生运动干涉，提前预判产线布局的风险点，避免设备进场后才发现空间适配问题造成返工。
