卷材裁切专用卧式切割设备结构

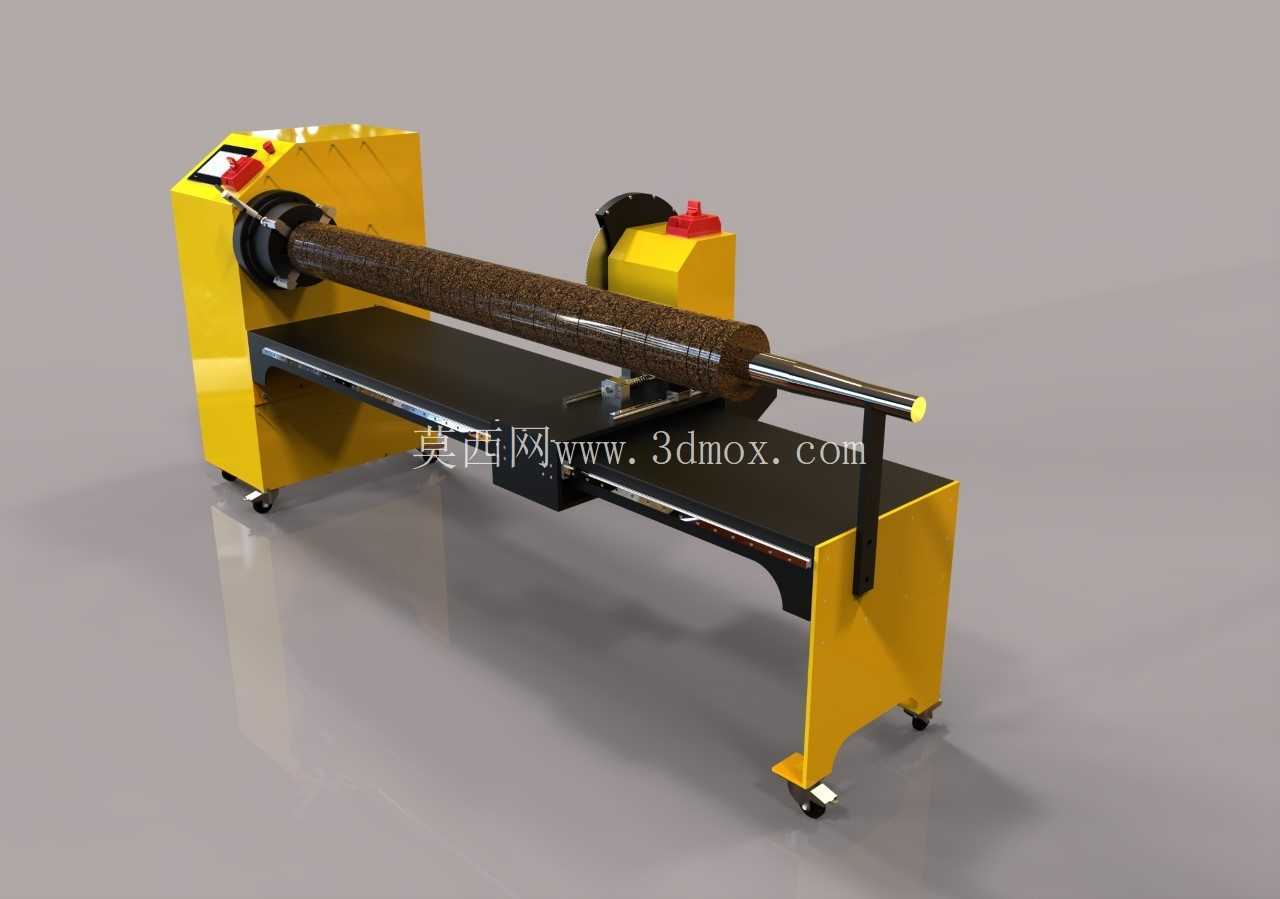

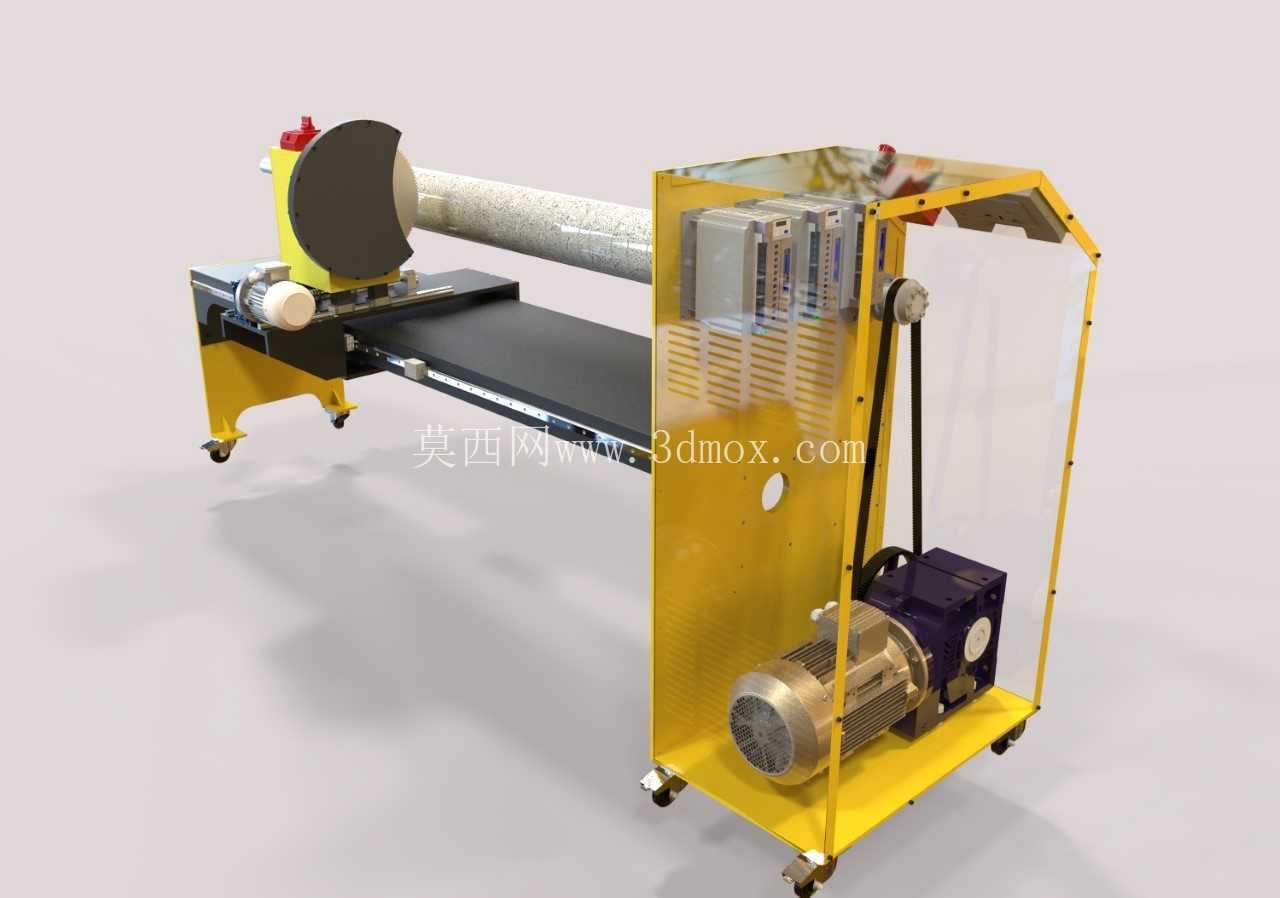

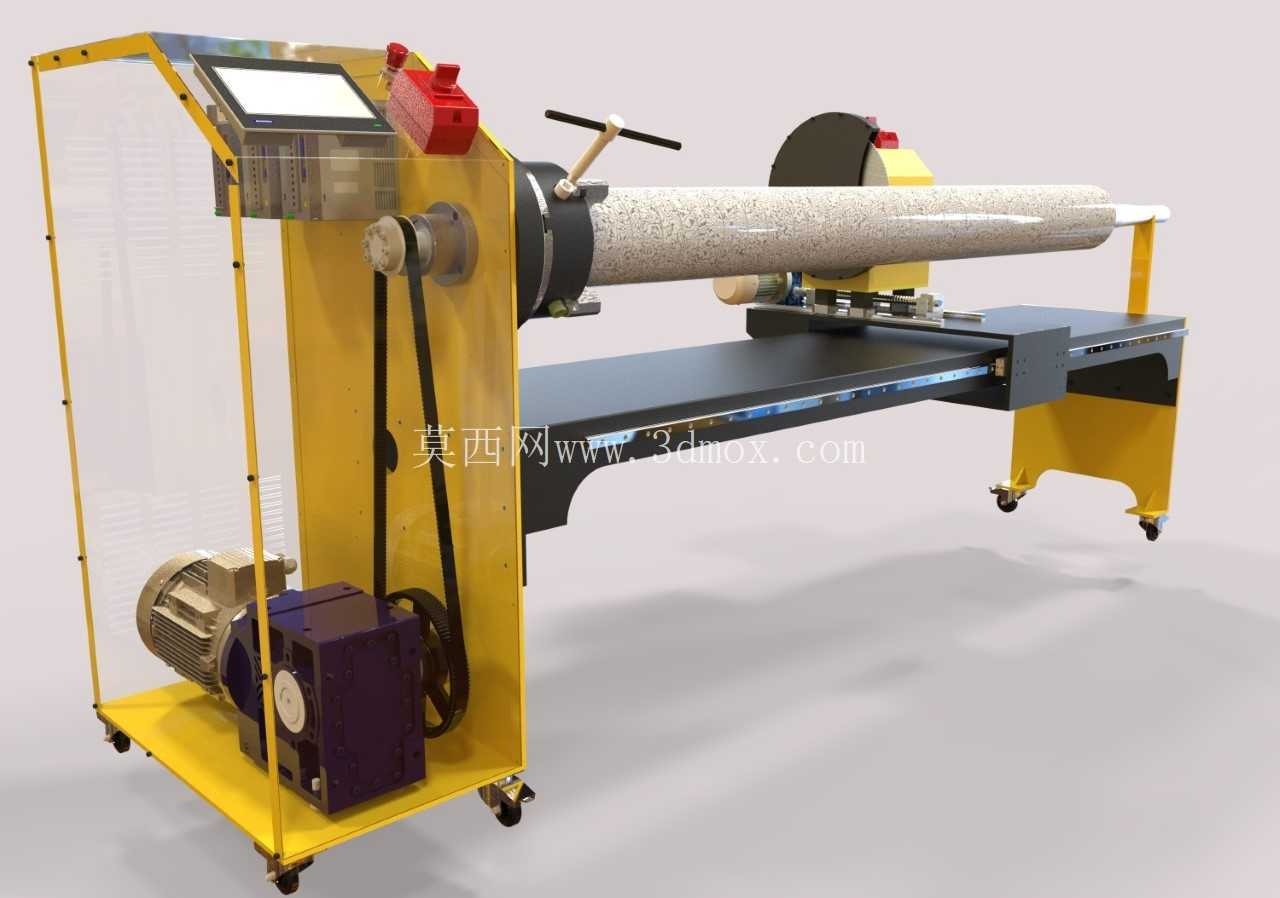

　　从结构布局来看，设备左侧为动力驱动舱，外部采用折弯成型的黄色钢板做机架护罩，护罩预留了电机散热通风间隙，驱动舱内部集成了主驱动电机、带传动减速机构、辊轴支撑轴承座，主驱动电机通过V带将动力传递到主托辊，带动套在托辊上的卷材做定速旋转，配合刀架的横向进给完成圆周方向的裁切动作；驱动舱上方集成了触控操作屏与急停按钮，操作屏的安装角度做了15度仰角调整，适配站立操作时的人眼视线高度，急停按钮采用红色蘑菇头款式，安装位置处于操作人员伸手可及的范围，触发时无需大幅度挪动身体，符合设备安全设计的基本要求。这款卧式卷材裁切设备的三维结构，主要面向成卷柔性、半刚性卷材的定长裁切作业场景，常见于包装材料加工、纺织面料分切、皮革裁切、保温卷材下料等生产环节，适配成卷物料的单卷单次定长切断需求，相比立式裁切结构，卧式布局的进料高度更低，操作人员上下料时无需高举重型卷材，能有效降低长时作业的劳动强度，同时设备整体重心更低，高速裁切作业时的整机稳定性更优。

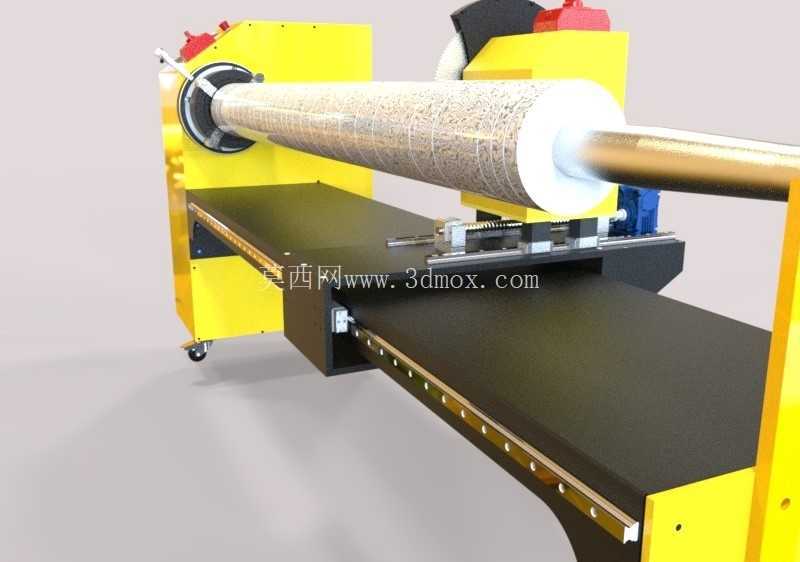

　　设备中部为长条形托辊工作台，托辊采用无缝钢管加工后做表面喷砂处理，增大与卷材内芯的摩擦力，避免卷材旋转时出现打滑偏移，托辊两端采用带座外球面轴承支撑，轴承座预留了调节间隙，可根据长期使用后的磨损情况调整托辊同轴度，降低旋转时的径向跳动；托辊下方设置了水平直线导轨，裁切刀架安装在导轨滑块上，可沿托辊轴向做匀速进给运动，刀架上搭载的圆形裁切刀可根据裁切物料的材质更换，比如裁切纸质卷材可采用薄型高速钢刀片，裁切皮革、橡塑类卷材可更换锯齿形刀片，刀架进给采用丝杠传动结构，进给速度可通过操作屏参数调整，匹配不同材质卷材的裁切线速度要求，避免进给过快导致的卷材切口毛边、崩边问题。

　　设备右侧为从动支撑端，采用可调节高度的支撑立柱，适配不同直径规格的卷材安装，支撑立柱底部安装了带刹车的万向脚轮，一方面方便设备在车间内短距离移位调整工位，另一方面设备就位后可踩下刹车锁定脚轮，避免作业时出现位置偏移；设备左侧驱动舱底部同样配置了同规格脚轮，四个脚轮的安装高度做了统一配磨，保证设备放置后托辊的水平度误差控制在允许范围内，避免卷材旋转时出现轴向窜动。设备的安全防护设计上，驱动舱的传动带外侧安装了透明亚克力防护挡板，挡板采用快拆螺丝固定，日常维护时可快速拆卸检查传动带磨损情况，同时能避免操作人员衣物、工具卷入传动机构；刀架的运动区域两侧设置了黄色警示标识，提示作业时禁止将手伸入裁切区域。

　　从安装边界来看，设备整体长度适配常规1.6米幅宽的卷材作业，整机宽度控制在0.8米以内，放置时无需预留过大的侧向操作空间，设备后侧预留了电源接线与控制线缆的走线槽，安装时可将线缆沿墙面或地面线槽排布，避免线缆外露绊倒操作人员；设备的进料端预留了0.5米的操作空间，方便操作人员吊装、放置卷材，出料端预留了0.3米的空间用于取下裁切完成的物料。结构设计过程中，机架部分采用矩形钢管焊接成型后做去应力退火处理，避免长期使用后出现机架变形导致托辊同轴度超差，所有外露的金属钣金件都做了喷塑处理，颜色采用工业设备常用的警示黄与深空灰搭配，既符合车间安全视觉要求，也能在长期使用后减少污渍残留的视觉影响；驱动部分的电机选型匹配了常规卷材的最大重量负载，带传动结构相比齿轮传动具备更好的过载保护能力，一旦裁切时出现卡料情况，传动带可出现打滑避免电机堵转烧毁。刀架部分的设计做了配重平衡处理，保证刀架在导轨上移动时不会出现单侧倾斜，裁切刀的安装座预留了角度调节间隙，可根据裁切需求调整刀片与卷材表面的接触角度，优化切口平整度；托辊的表面粗糙度做了严格控制，既保证足够的摩擦力带动卷材旋转，也不会因为表面过于粗糙刮伤卷材内芯或内层物料。
