矿用振动给料输送设备结构设计

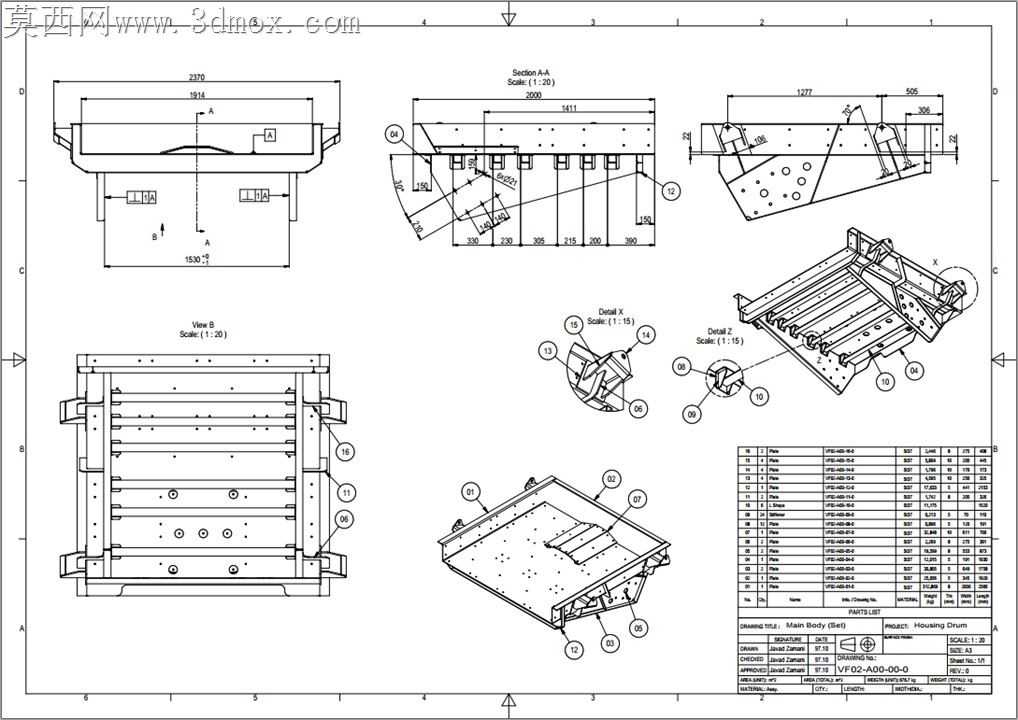

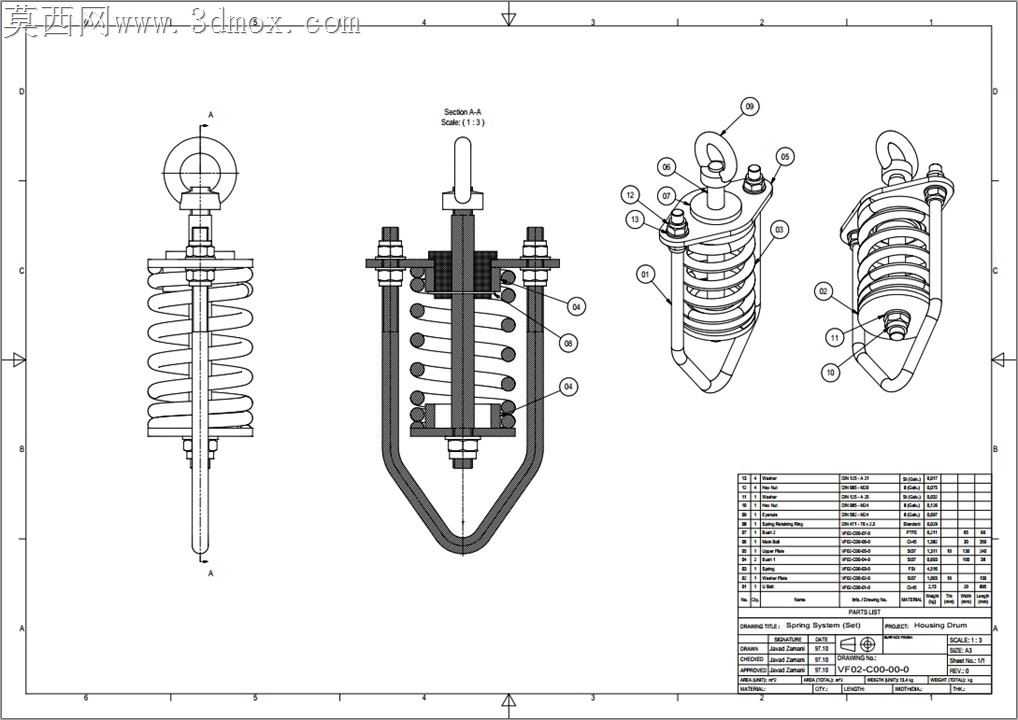

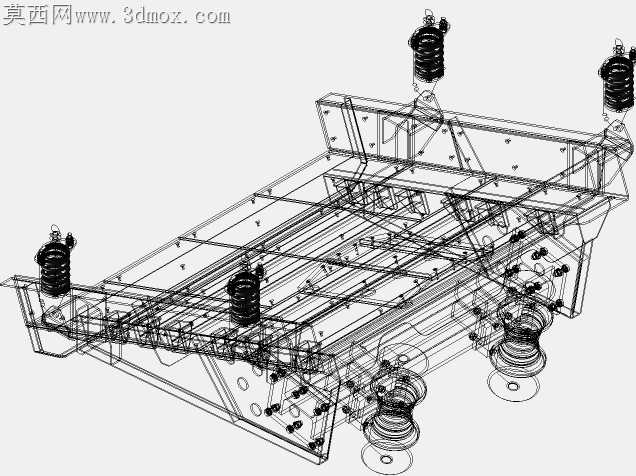

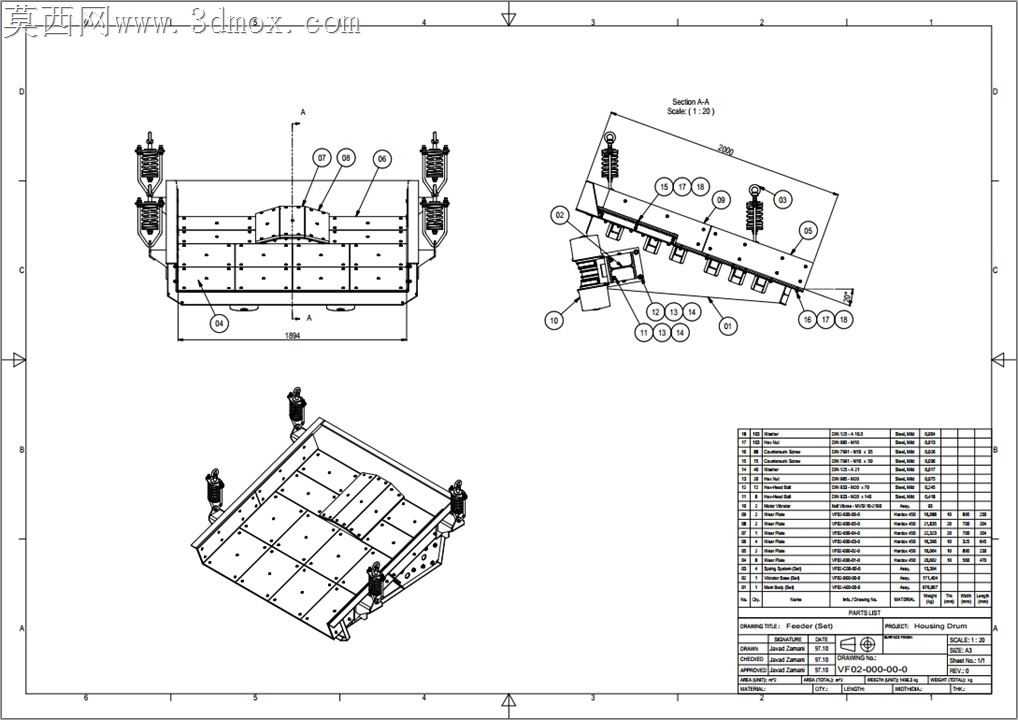

散状矿物输送过程中，普通给料结构常出现物料卡滞、给料量波动大、振动部件易疲劳开裂的问题，这款给料结构的优化全程围绕散料流动特性与动载荷耐受能力展开。料槽内壁的衬板排布没有采用整板铺设的常规方案，拆分成分块式耐磨衬板，单块衬板的安装孔预留了2mm的横向调整间隙，应对长期振动带来的连接副滑移，避免衬板受交变应力出现拱起变形，衬板之间的拼接缝顺着物料流动方向错位排布，杜绝细粒矿物卡入缝隙造成衬板鼓包。四个振动激振单元的安装座没有直接焊接在料槽侧壁，而是在安装位置增设了加厚的过渡连接板，连接板与料槽侧壁之间采用断续焊的连接方式，焊道间隔控制在15mm，既保证连接强度，又能分散振动传递的应力集中点，避免长期运行时焊缝处出现疲劳裂纹。料槽的出料端做了12度的倾角收边，没有采用直角出料结构，减少物料下落时的侧向飞溅，收边位置的衬板比槽体内衬板厚3mm，应对出料段物料流速更快带来的冲刷磨损。振动单元与安装座之间的连接面增设了阻尼缓冲垫，缓冲垫的压缩量预调至总厚度的15%，既不会因缓冲过软导致振动能量损耗过大，也不会因硬连接造成激振力直接冲击料槽本体。料槽底部的支撑肋板采用交错排布方式，没有沿料槽长度方向通长布置，肋板的高度从进料端到出料端逐步递减，匹配料槽不同位置的物料重量分布，进料端物料堆积重量大，肋板高度更高提升刚性，出料端物料重量小，降低肋板高度减少整体自重，也能调整料槽整体的固有频率，避开激振单元的工作频率区间，避免运行中出现共振异响。料槽侧壁的翻边结构做了圆弧过渡处理，没有采用直角翻边，翻边处的圆弧半径控制在板厚的3倍，减少翻边位置的应力集中，同时翻边面上预留的密封件安装槽做了浅槽设计，避免槽深过深造成细料堆积在密封槽内，影响密封件的安装贴合度。激振单元的接线位置做了侧向出线设计，没有从振动方向的正上方出线，减少振动过程中电缆的反复弯折，延长线缆使用寿命。
