同轴式行星齿轮传动组件结构设计

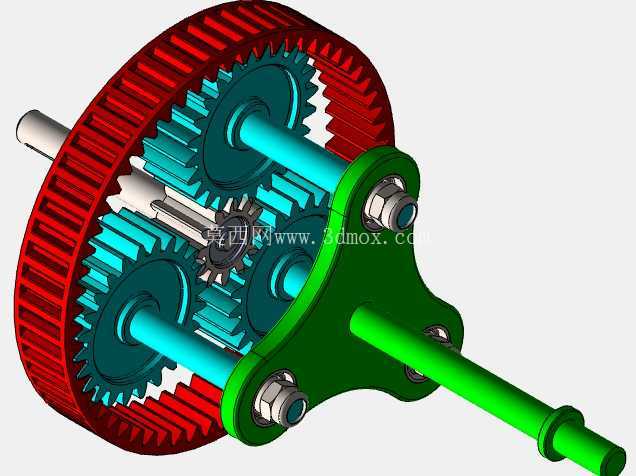

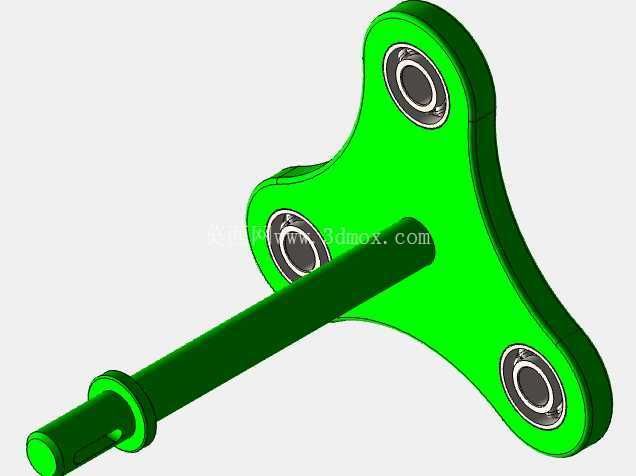

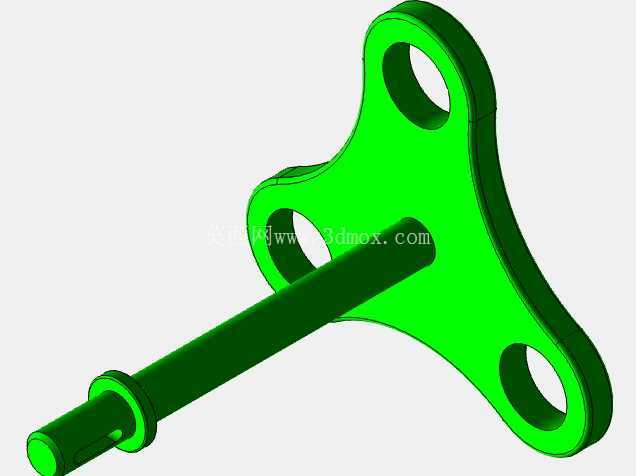

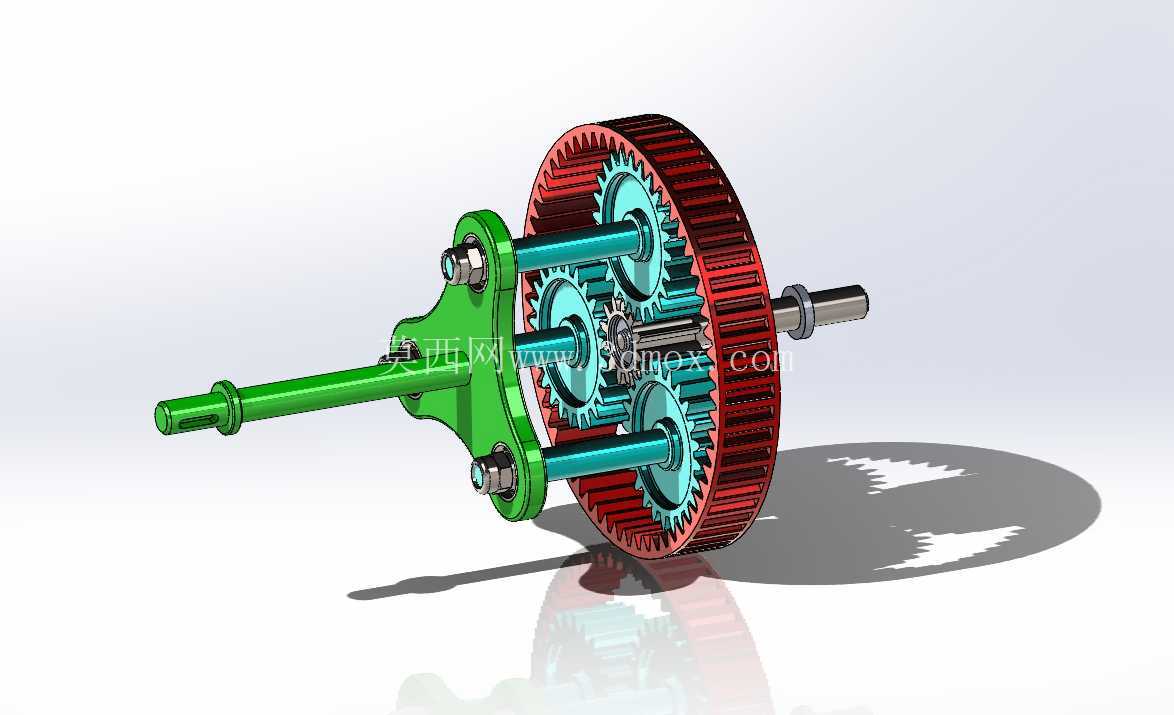

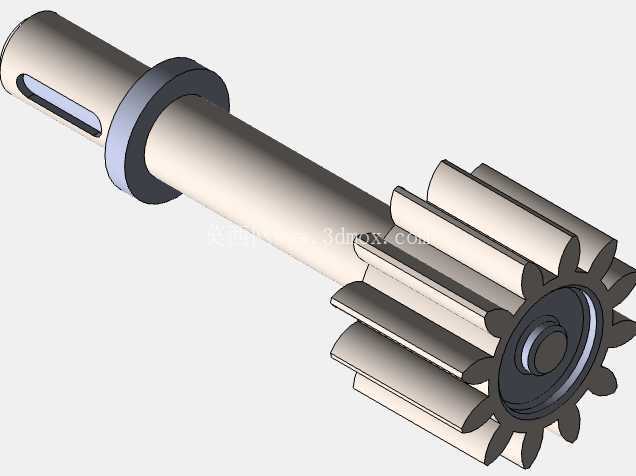

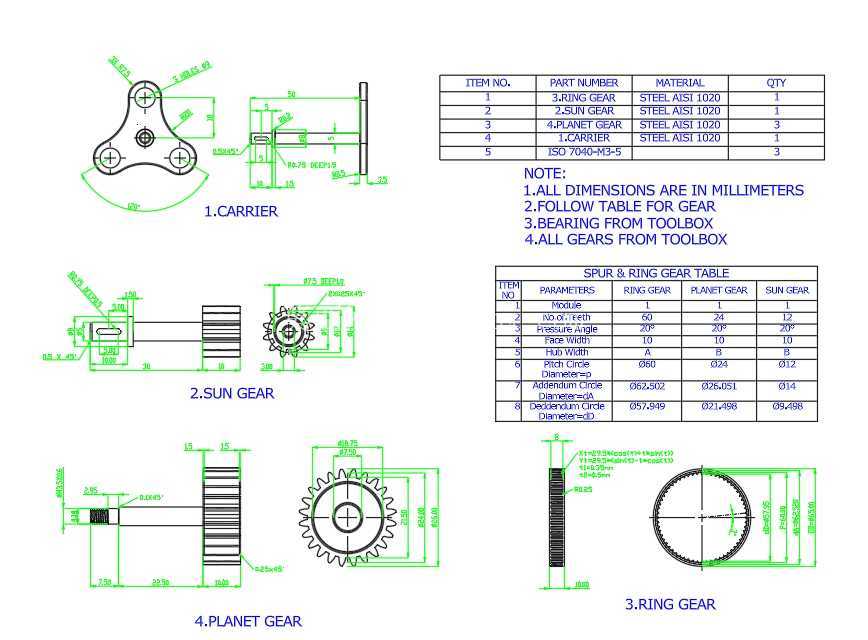

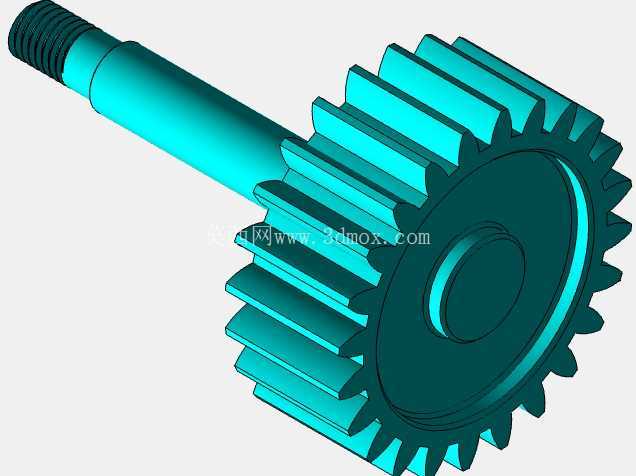

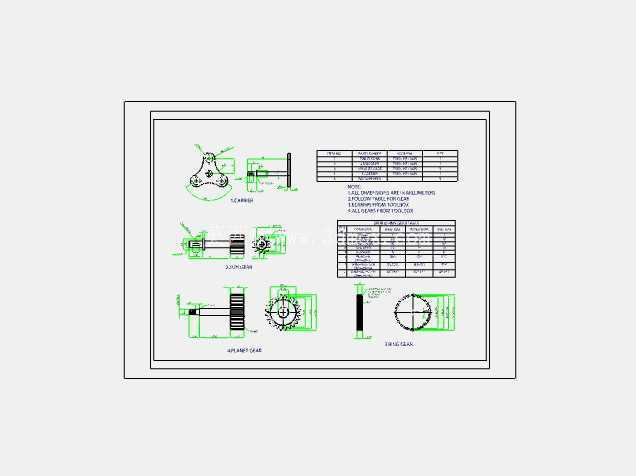

　　这套行星齿轮传动组件的设计，核心围绕小空间内大传动比的动力传递需求展开，在工业场景里，这类结构常被用在对安装轴向尺寸有严格限制的动力输出端，比如小型输送线的驱动端、自动化设备的进给机构、便携动力工具的减速段，相比平行轴齿轮组，它能在相同传动比下把径向和轴向尺寸压缩近40%，同时因为多行星轮同时啮合承载，抗冲击载荷的能力也比单对齿轮传动强不少。从结构布局来看，输入端的绿色支架作为行星架载体，直接连接动力输入轴，轴端做了扁位结构，用来和动力源的输出端做周向固定，避免传动过程中出现打滑空转的问题，输入轴的轴肩位置做了退刀槽设计，方便加工时的磨削工序，也能减少装配时的应力集中。三个行星轮通过圆柱销均匀分布在行星架上，每个行星轮的销轴两端都做了卡簧槽，装配时用轴用挡圈限制销轴的轴向窜动，行星轮和销轴之间预留了铜套的安装间隙，实际装配时会镶嵌自润滑铜套，减少长期运转的磨损量，不需要频繁加注润滑脂也能维持稳定运转。中间的太阳轮直接和输入轴做一体式加工，齿部采用渐开线圆柱直齿，齿顶高系数取标准1，压力角20度，加工时齿面做高频淬火处理，硬度控制在HRC45-50之间，兼顾齿面耐磨性和芯部的韧性，避免冲击载荷下出现断齿问题。

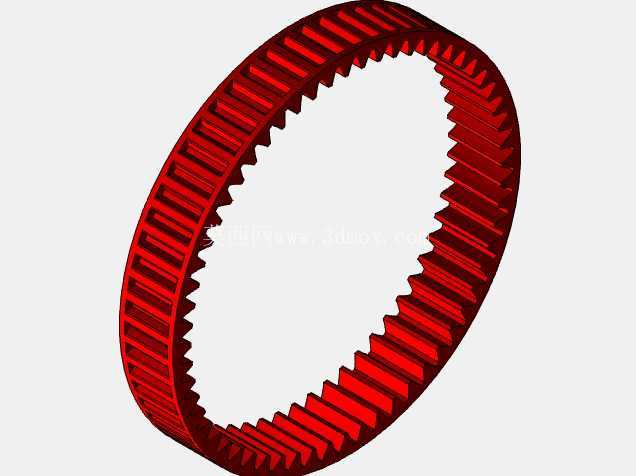

　　外侧的红色内齿圈作为固定端，外圈做了直纹滚花结构，既方便装配时的夹持定位，也能在需要的时候通过外圈的安装孔直接和设备壳体做螺栓固定，内齿圈的齿部和行星轮采用变位配合，适当的正变位能减少啮合时的根切问题，同时提升齿根的弯曲强度。输出端的轴直接和行星架做刚性连接，轴端同样做了扁位和轴承安装位，两个深沟球轴承的安装位分别布置在靠近行星架的位置和轴端，用来承受传动过程中的径向载荷，轴端的螺纹孔用来安装锁紧螺母，固定输出端的连接部件。设计过程中首先要确定的是安装边界，整个组件的最大外径不超过内齿圈的齿顶圆直径，轴向总长度从输入轴端到输出轴端控制在紧凑范围内，能直接嵌入到设备的安装腔体内，不需要额外预留过多的安装空间。

　　啮合侧隙的控制是这类结构的设计重点，侧隙过小会导致运转卡滞、温升过快，侧隙过大则会出现传动回程误差，影响定位精度，设计时按照精密传动的要求，将齿侧间隙控制在0.02-0.04mm之间，既能保证润滑油膜的形成，也能把回程误差控制在允许范围内。实际应用中，这类行星齿轮组件的传动效率能达到97%以上，单级传动比可以做到3-10的范围，相比蜗轮蜗杆传动，它的传动效率更高，发热更小，适合连续运转的工况；相比谐波减速器，它的承载能力更强，抗过载能力更好，适合中重载的传动场景。

　　在装配逻辑上，先将三个行星轮通过铜套和销轴安装到行星架上，再将太阳轮装入行星轮中间，保证三个行星轮都和太阳轮正常啮合，之后整体装入内齿圈，转动输入轴检查啮合是否顺畅，没有卡滞点之后再装入两端的轴承和密封件，密封件采用骨架油封，能防止内部润滑脂泄漏，同时阻挡外部的粉尘进入啮合腔，延长组件的使用寿命。齿部的加工精度控制在7级精度，既能满足普通工业传动的需求，也不会因为精度过高导致加工成本大幅上升，适合批量生产应用。在选型适配时，只需要根据输入转速、输出扭矩和安装尺寸匹配对应的参数，就能直接替换原有设备的减速部件，不需要对设备的安装结构做大幅改动，适配性较强。
