小型渐开线圆柱齿轮传动零件设计

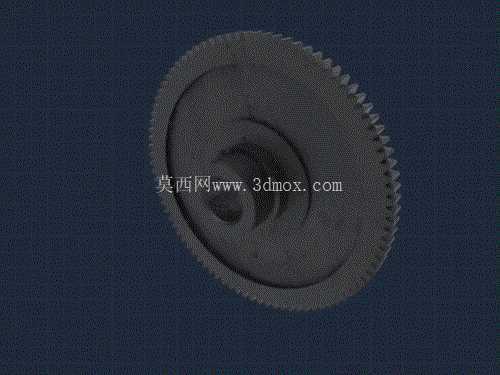

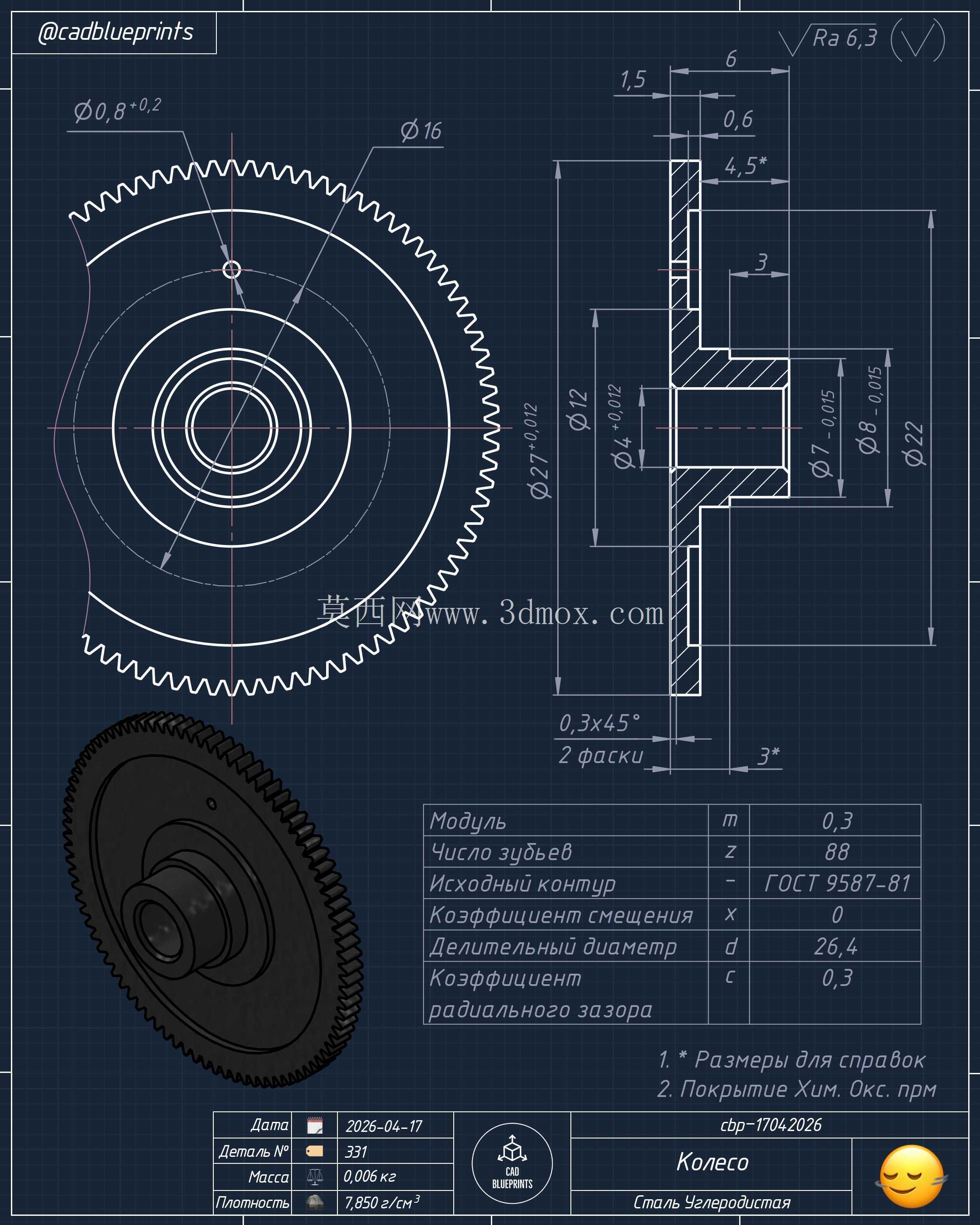

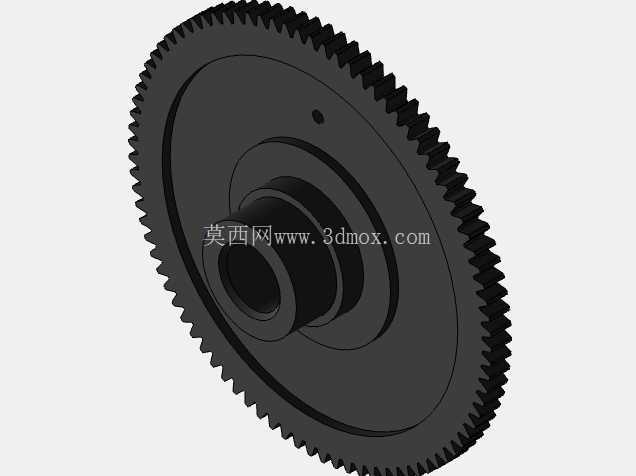

　　这款渐开线圆柱齿轮属于平行轴传动场景下的核心动力传递元件，日常多应用在对安装空间有严格限制的紧凑型传动链路中，比如家用小电器的动力输出端、精密医疗设备的微调机构、桌面级小型自动化设备的传动单元，这类场景普遍负载不大，但对传动平稳性、回程间隙控制有较高要求，不允许出现明显的传动卡顿或者齿侧间隙过大导致的传动滞后问题。从结构设计来看，该齿轮采用整体式结构，轮缘与轮毂通过辐板连为一体，轮毂中心开设非圆截面的安装孔，可直接与配套的传动轴配合实现周向固定，无需额外加装键连接结构，能进一步压缩轴向安装尺寸，适配狭小的装配空间。

　　轮齿部分采用标准渐开线齿形设计，齿向为直齿，加工难度相对较低，装配时无需刻意调整轴向啮合位置，对安装公差的容忍度更高，适合小批量生产或者DIY练习场景下的加工装配需求。齿面做了化学氧化涂层处理，在不改变基体材料力学性能的前提下，提升了齿面的耐磨性能与抗腐蚀能力，可避免长期静置或者在潮湿工况下出现齿面锈蚀，影响传动精度。基体选用碳钢材料，密度适配常规传动件的配重需求，整体质量控制在较低水平，转动惯量小，启动与换向时的冲击载荷更低，能有效降低配套驱动元件的负载冗余要求。

　　在实际选型匹配时，需要重点核对中心距参数，保证与配对齿轮的啮合侧隙处于合理区间，侧隙过大会导致正反转切换时出现明显回差，影响传动精度，侧隙过小则会在运转过程中出现卡滞、齿面磨损加剧的问题。安装时要保证两轴的平行度公差控制在允许范围内，若平行度超差，会出现轮齿一端接触的偏载现象，长期运转会导致局部齿面过度磨损，甚至出现断齿故障。轮毂的安装孔与轴的配合公差建议选用过渡配合，既可以保证周向固定的可靠性，也能方便后期维护拆卸，若传递扭矩稍大，可在轮毂侧面加装紧定螺钉做辅助固定，避免长期正反转出现轴孔相对滑动。

　　这类小模数圆柱齿轮的应用场景中，往往不需要额外的润滑维护，依靠齿面的氧化涂层即可满足低负载下的耐磨需求，若应用在转速稍高的场景，可在齿面涂抹少量润滑脂，进一步降低运转噪音，延长零件使用寿命。从建模练习的角度来看，这类齿轮的建模过程覆盖了回转体基础特征创建、渐开线齿形参数化生成、阵列特征应用、安装孔切除等多个常用机械建模操作，能帮助练习者熟悉参数化齿轮的建模逻辑，掌握齿形参数与实际啮合需求的对应关系，理解传动零件设计中尺寸公差、安装边界对实际使用的影响，避免出现建模尺寸与实际装配需求脱节的问题。在实际设计这类齿轮时，还要提前考虑安装边界的干涉问题，轮缘的外径尺寸要与周边的结构件保留足够的安全间隙，避免运转过程中轮齿与周边壳体、结构件发生刮擦，轮毂的轴向伸出长度要与轴的安装长度匹配，避免出现装配后轴向定位失效的问题。
