轻量化镂空式传动链轮结构设计

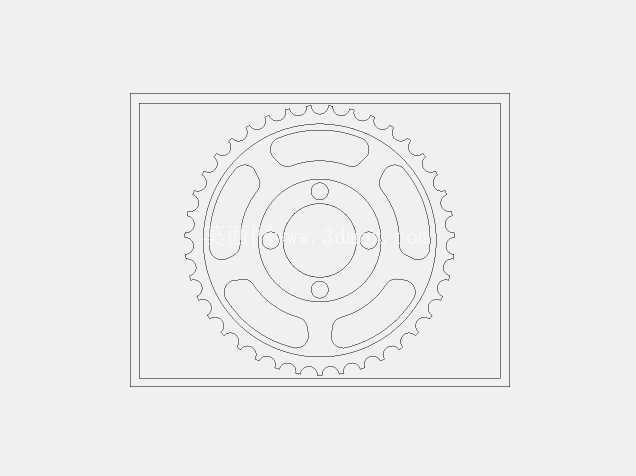

　　这款链轮的设计首先瞄准中小功率传动场景的减重需求，常见于代步车辆、轻型输送设备、小型农机的动力传递链路中，区别于传统实心链轮的厚重结构，整体采用辐条式镂空布局，在保证轮齿啮合强度的前提下尽可能削减非受力区域的材料余量，既降低了零件自身的转动惯量，也能减少传动系统启动瞬间的冲击载荷，让动力输出的响应更平顺。从实际安装边界来看，中心定位孔与周边四个均布的安装孔形成稳定的装配基准，安装时可通过螺栓将链轮与输出轴端的连接法兰锁紧，孔位的同轴度公差在建模时就做了约束，避免装配后出现径向跳动导致的啮合偏磨。

　　轮齿部分采用标准短齿廓设计，齿顶做了微小的倒角处理，既可以减少链条啮合入位时的卡滞风险，也能降低齿尖在长期交变载荷下出现崩边的概率，齿根位置预留了足够的圆角过渡，避免应力集中引发的疲劳断裂，这一点在频繁正反转的传动场景中尤为重要。设计过程中优先考虑了压铸成型的工艺可行性，所有镂空槽的侧壁都做了符合拔模要求的斜度，辐板与齿圈、中心轮毂的连接位置都设置了均匀的过渡壁厚，避免压铸时出现局部缩孔、冷隔等成型缺陷，不需要后续大量的机加工序就能满足尺寸精度要求，适合批量生产降低制造成本。

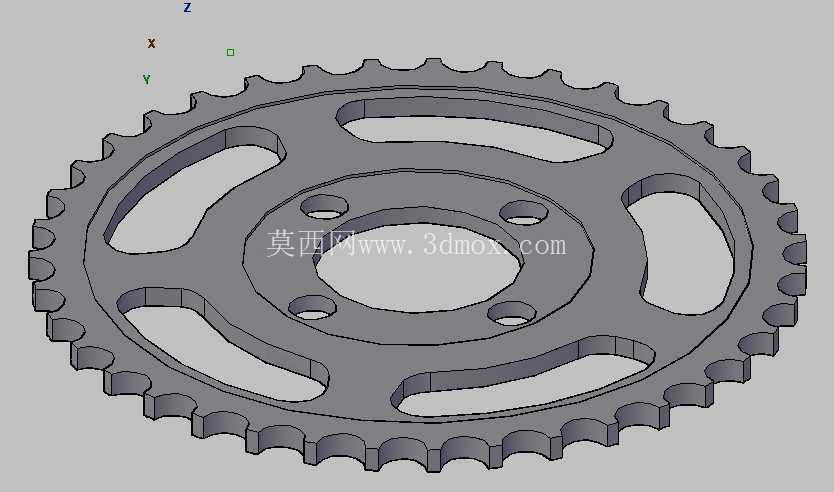

　　辐板上的五个异形镂空槽并非随意排布，每个槽的轮廓都经过受力路径优化，沿着轮齿到中心安装孔的传力方向保留了连续的材料筋条，不会因为镂空导致整体刚性下降，同时这些镂空槽还能在链轮高速转动时形成导流效果，带走啮合过程中产生的摩擦热量，降低链条与轮齿的工作温度，延长整套传动副的使用寿命。从尺寸适配性来看，这款链轮的齿距匹配常规小节距传动链条，齿圈的外径尺寸控制在紧凑范围内，不需要额外扩大传动腔的安装空间，就能替换原有同规格的实心链轮，在对整机重量有严格要求的轻量化设计场景中，比如电动代步车、便携式输送装置上，能直接实现零件的减重替换，不需要改动周边的安装结构。

　　实际使用中，这种镂空结构还能减少链轮转动时的风阻，在高转速工况下的能耗损失比实心链轮更低，同时镂空区域不容易积存泥沙、碎屑，在户外多尘的使用场景中，杂物可以直接从镂空槽排出，避免碎屑卡入齿槽加剧链条和轮齿的磨损。建模时对每个轮齿的齿形都做了阵列约束，保证所有齿的齿距误差控制在传动允许的范围内，中心安装孔与齿圈的同轴度、安装孔的位置度都设置了合理的形位公差，确保装配后链轮的端面跳动量符合传动要求，不会出现链条跑偏、跳齿的问题。轮毂部分的厚度经过受力核算，能够承受额定扭矩下的挤压应力，不会因为螺栓锁紧力或者传动扭矩出现轮毂变形，辐板与轮毂、齿圈的连接位置做了加厚处理，对应力集中的薄弱区域做了结构加强，在满足强度要求的前提下把材料利用率提到最高，避免不必要的材料浪费。
