X射线竞速车架轻量化镂空结构设计

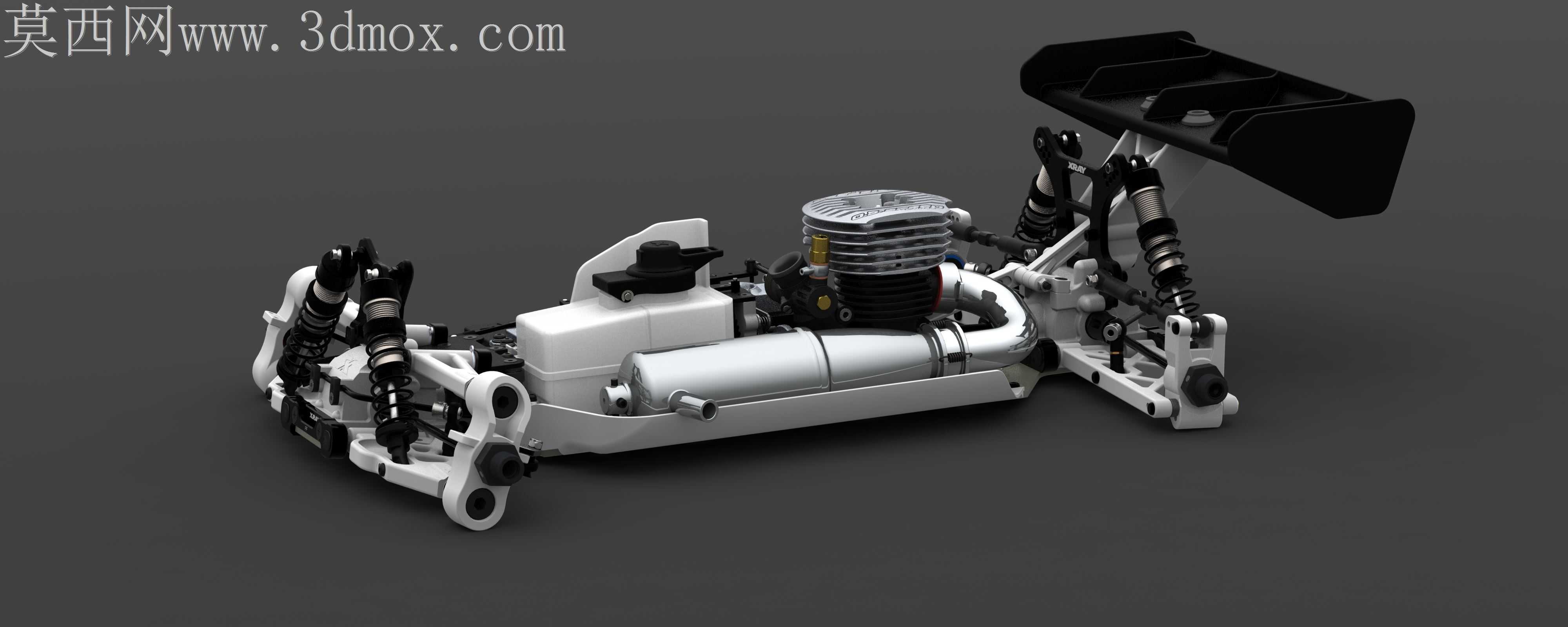

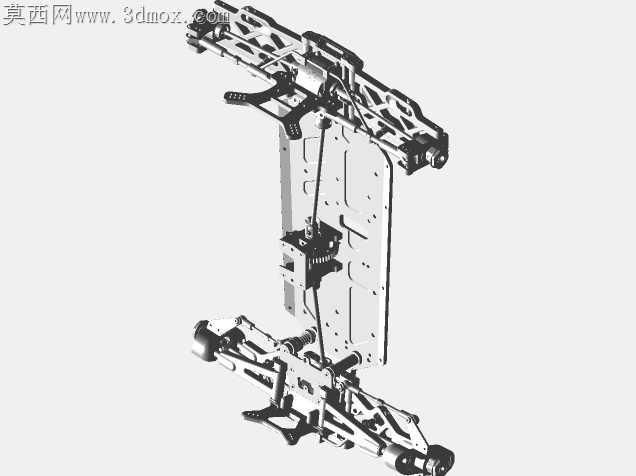

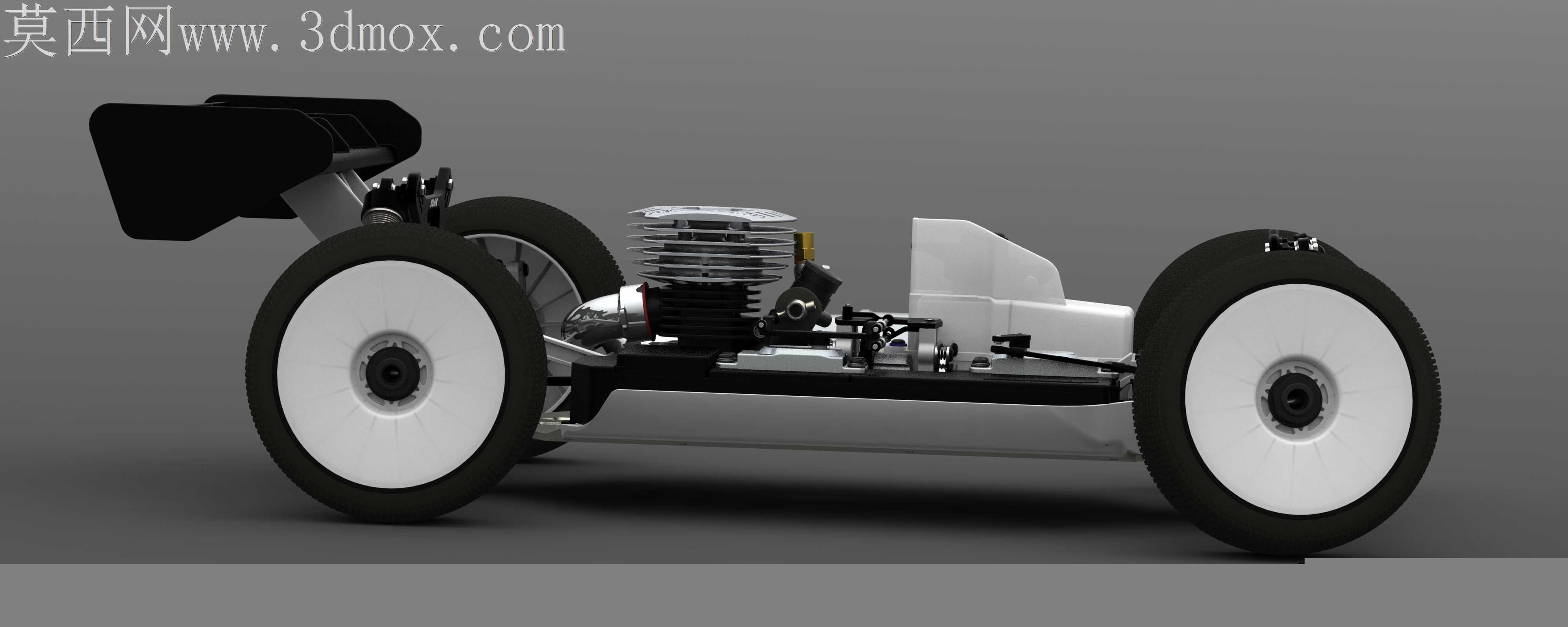

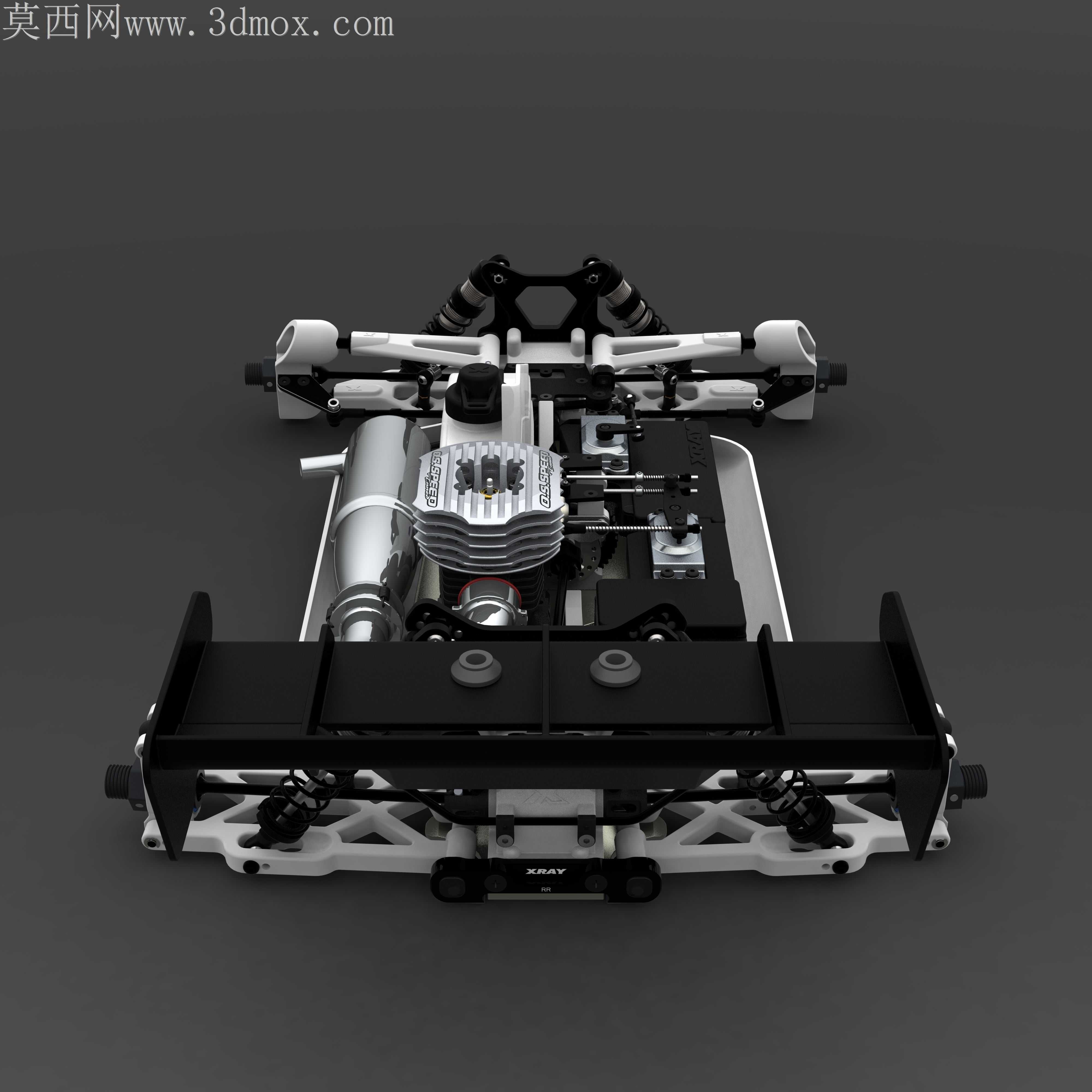

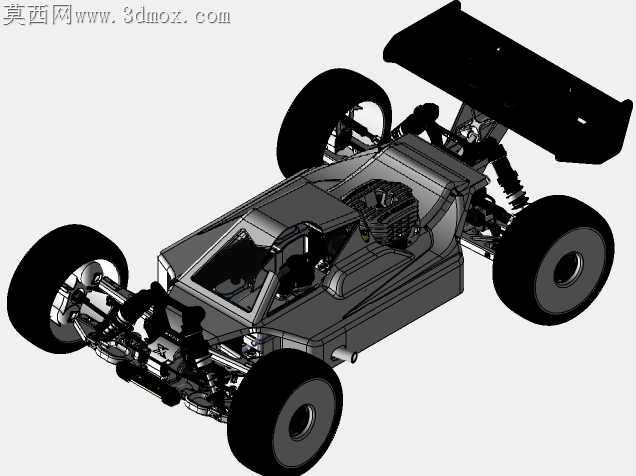

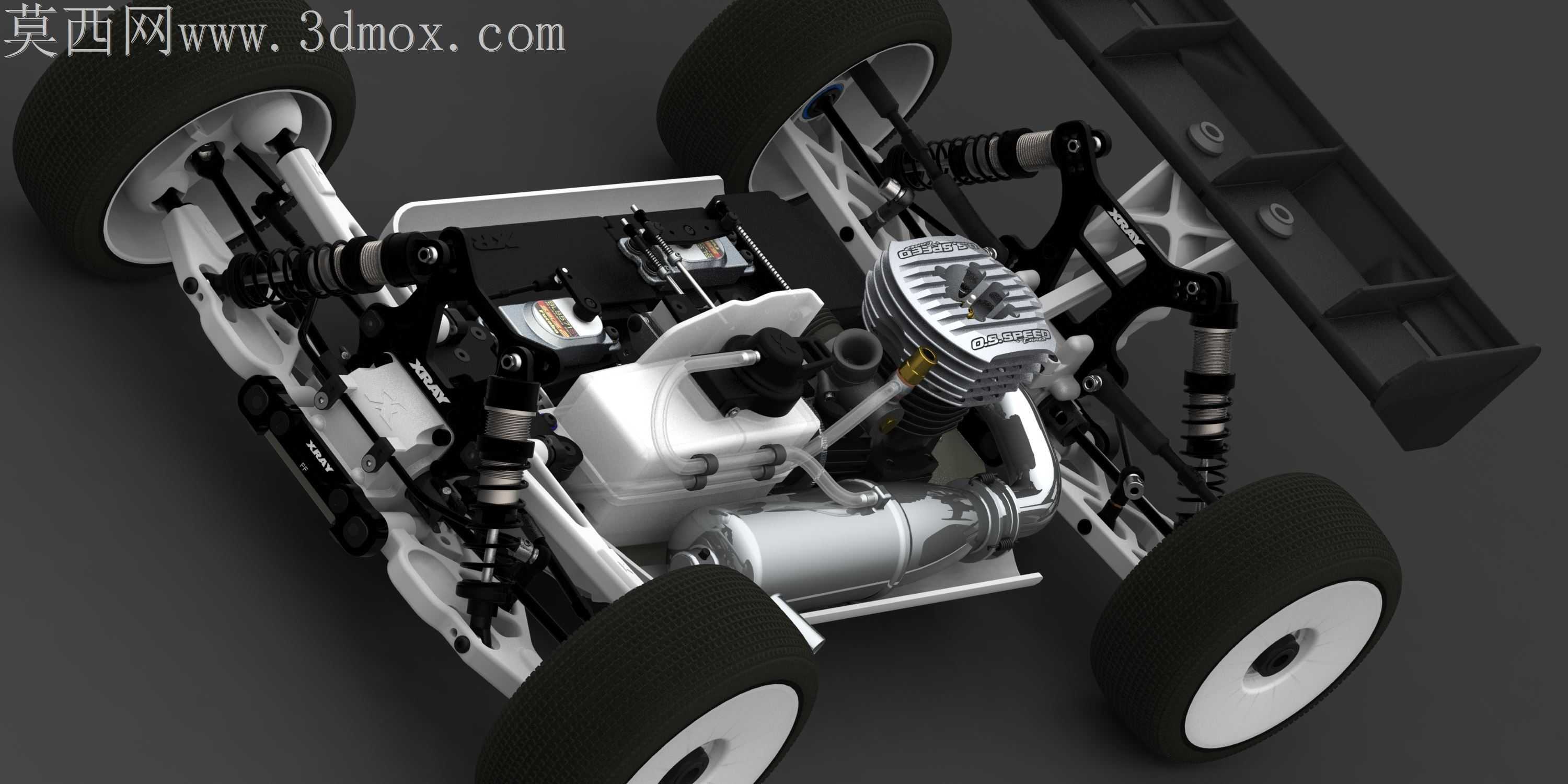

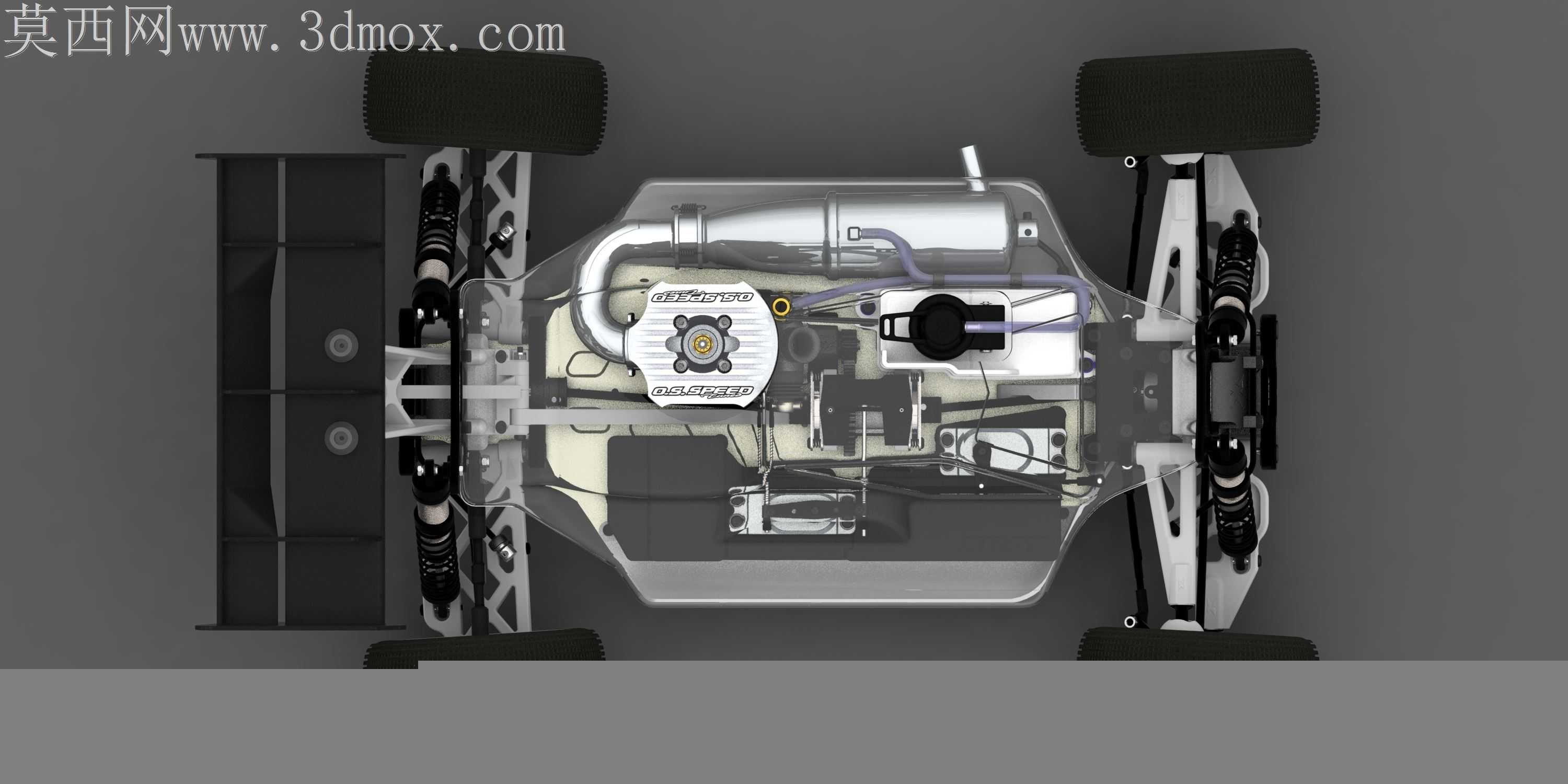

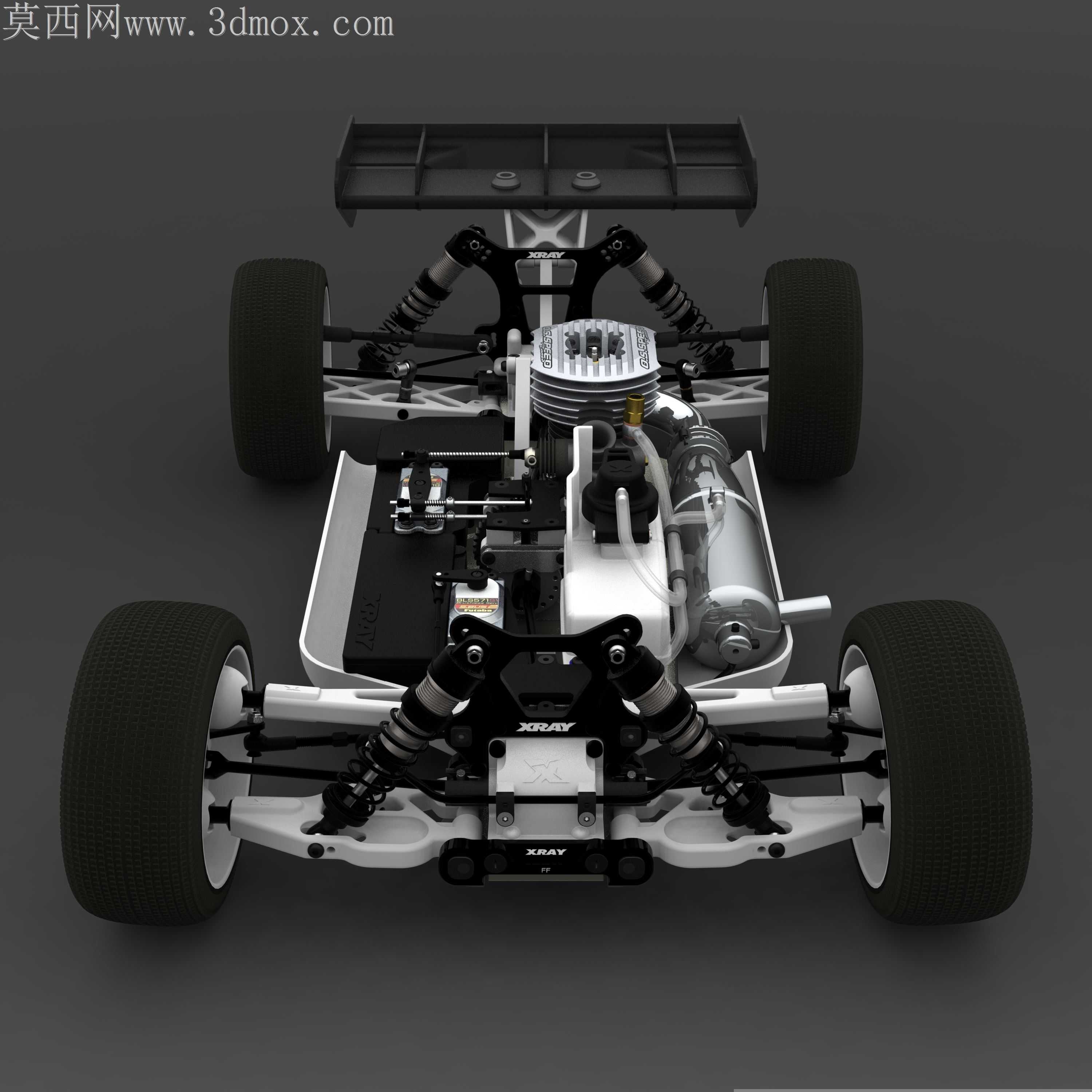

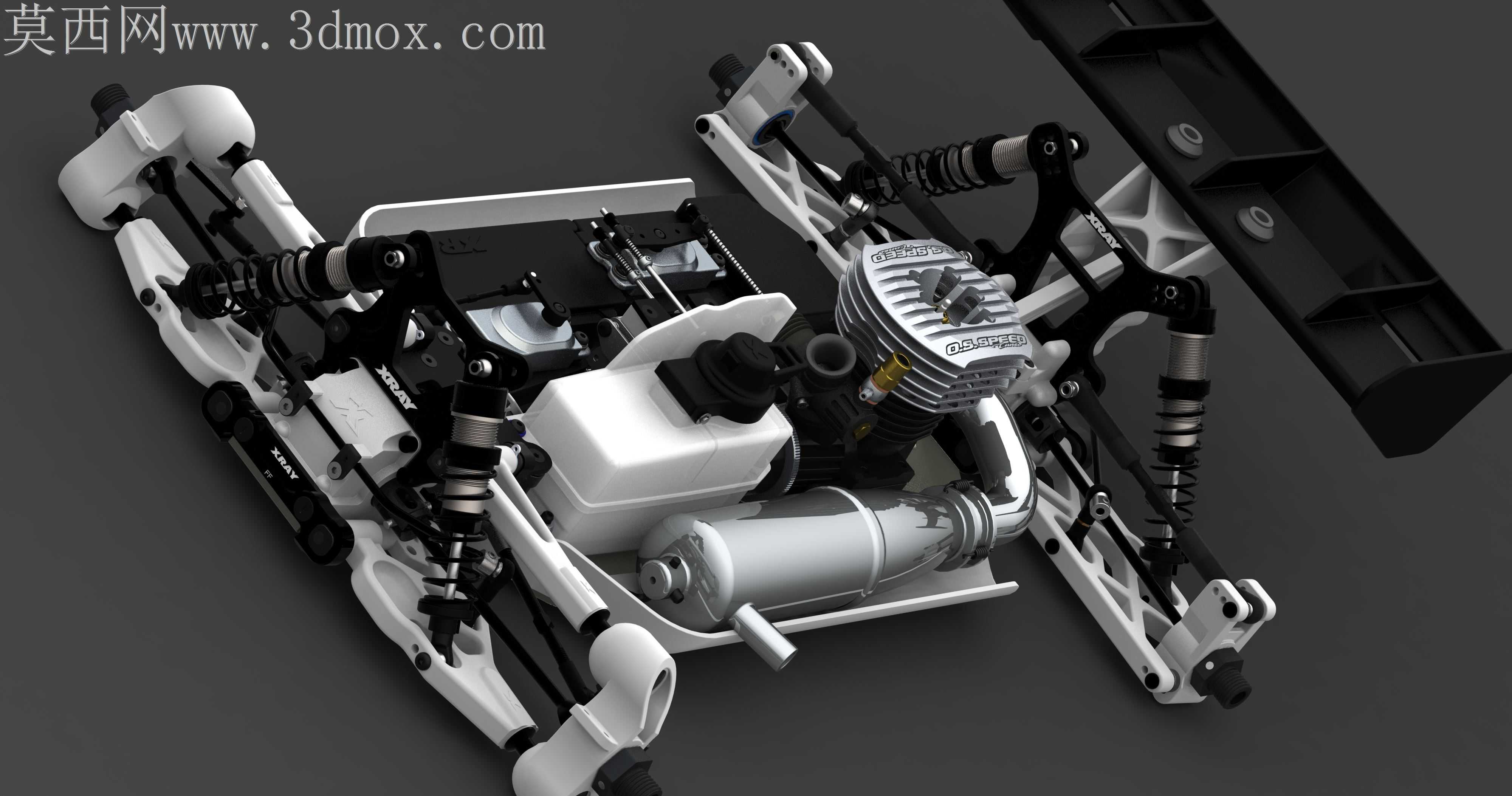

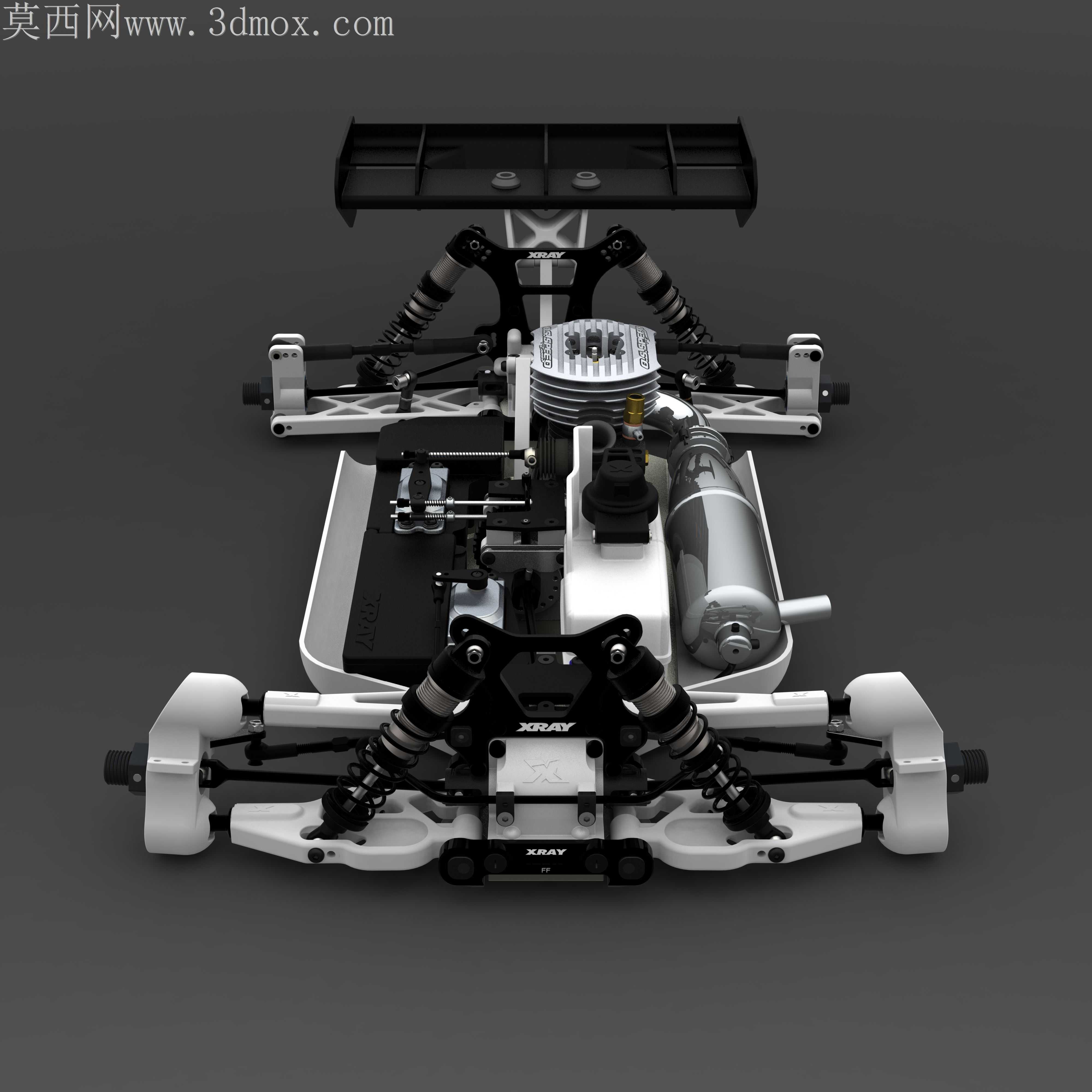

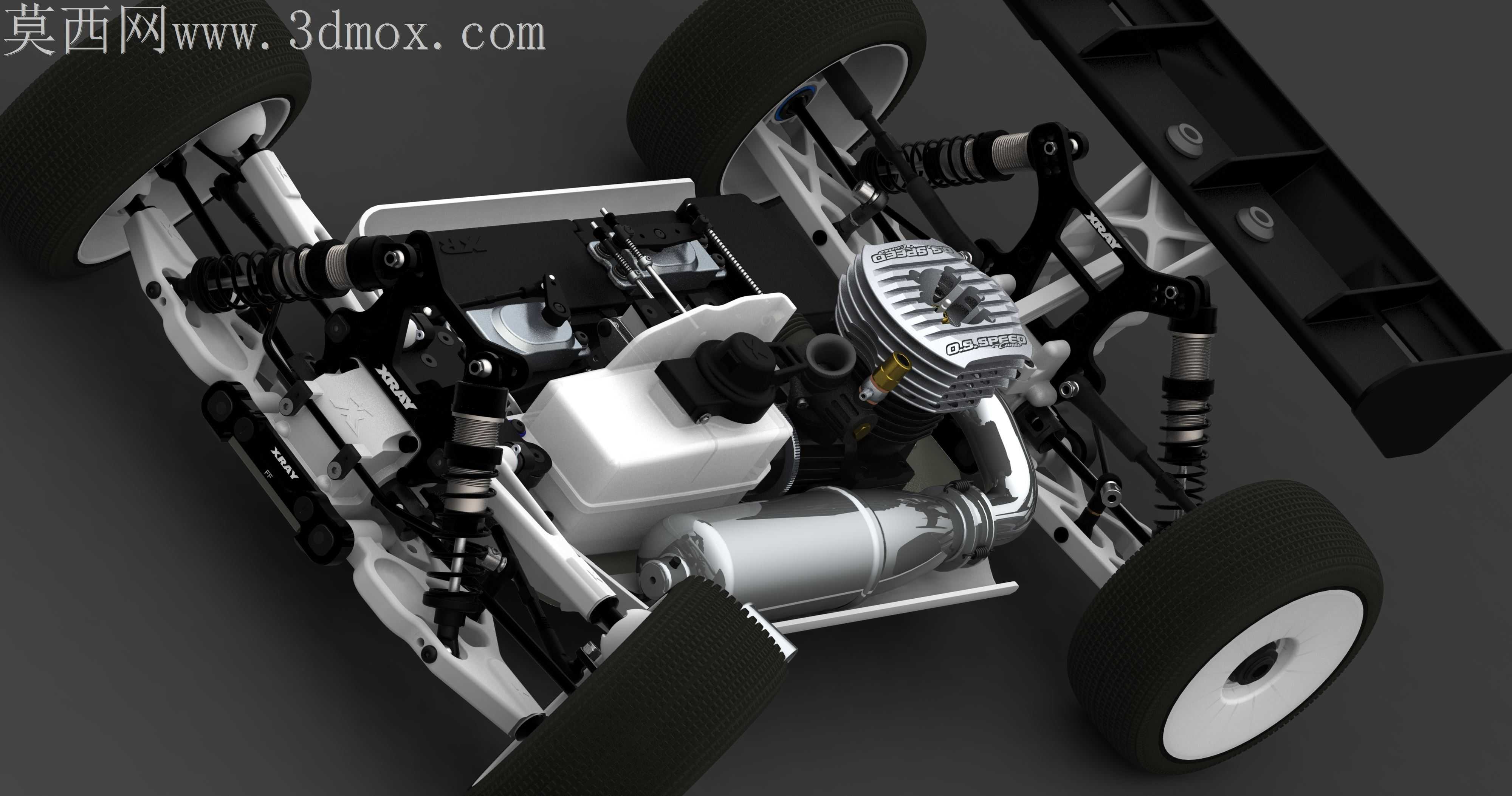

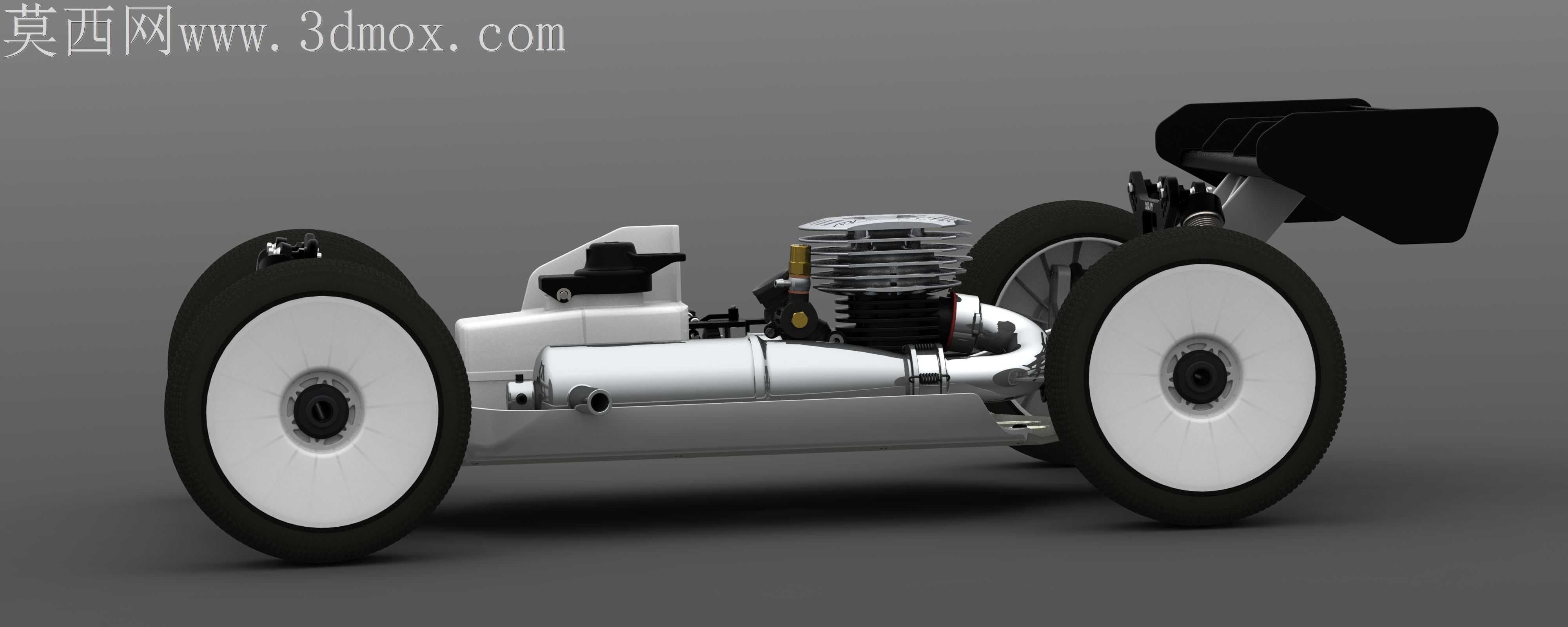

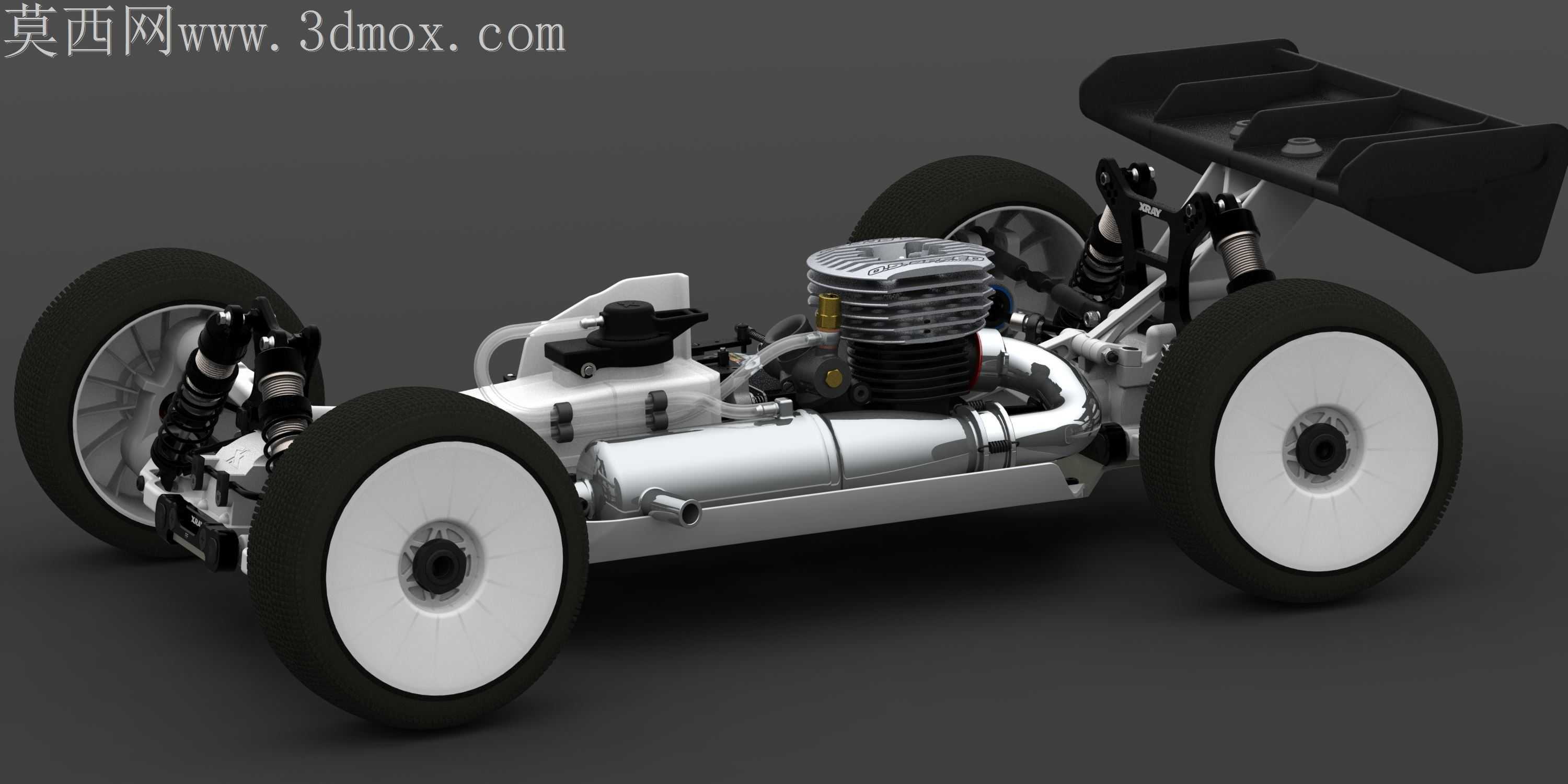

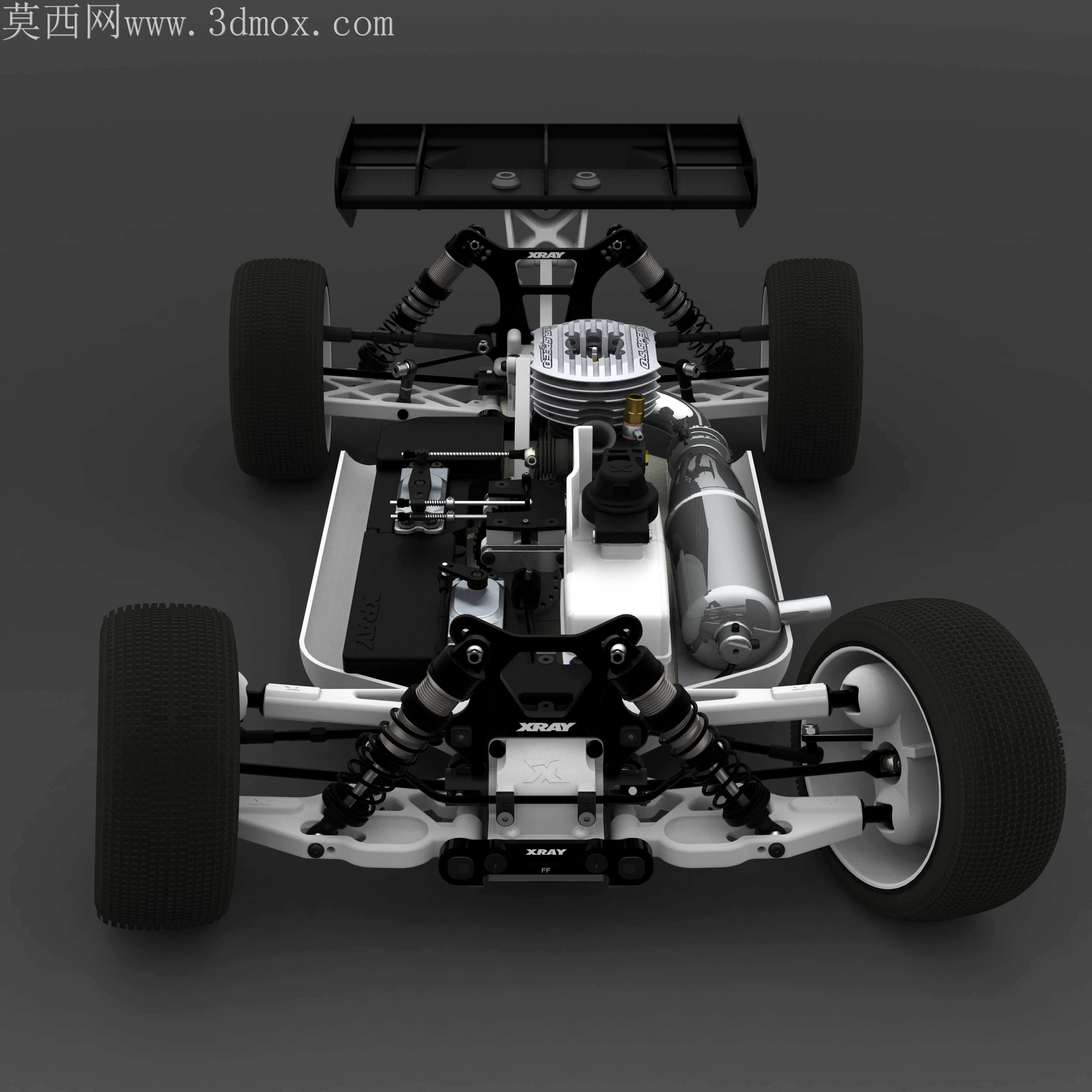

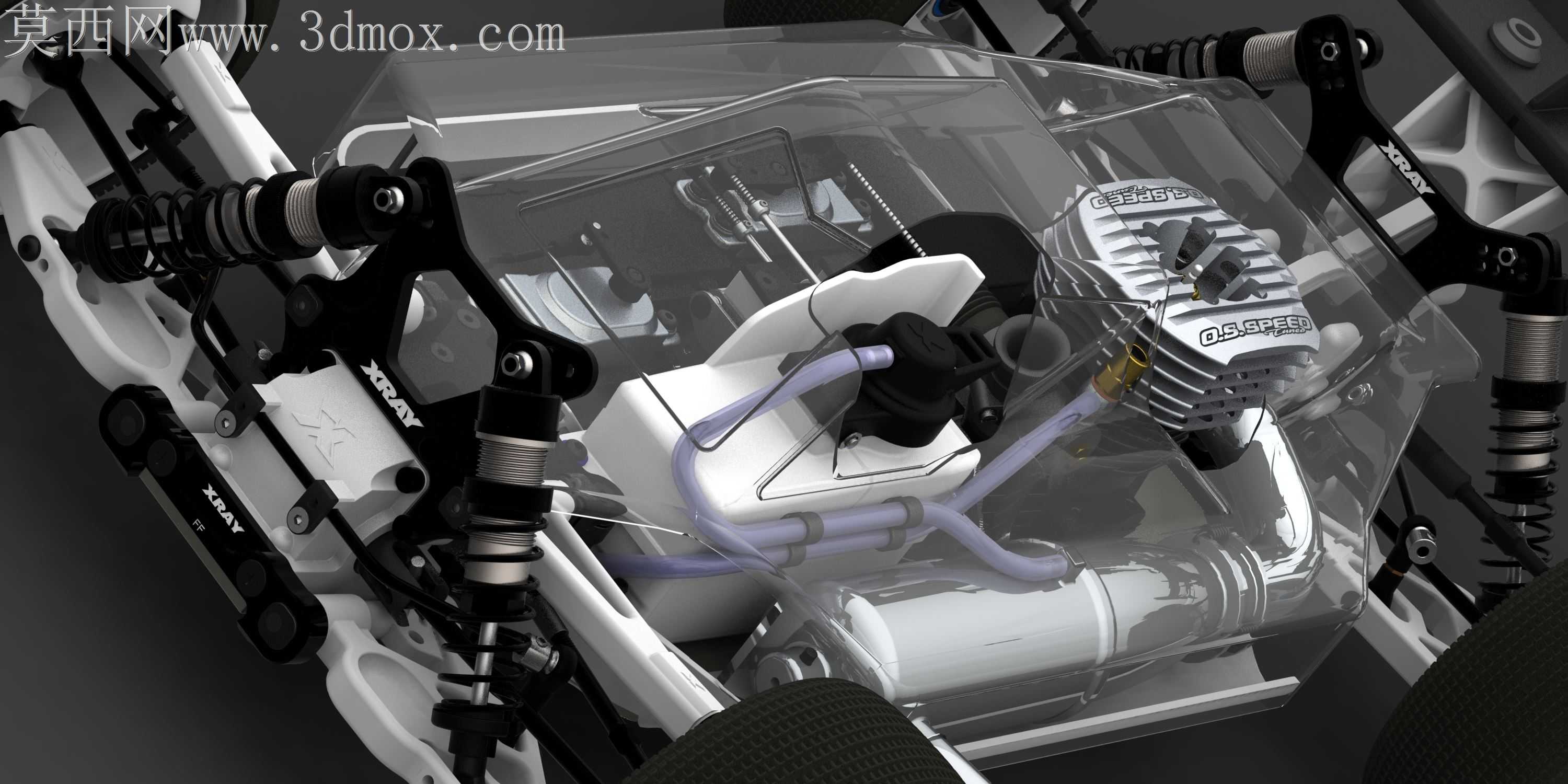

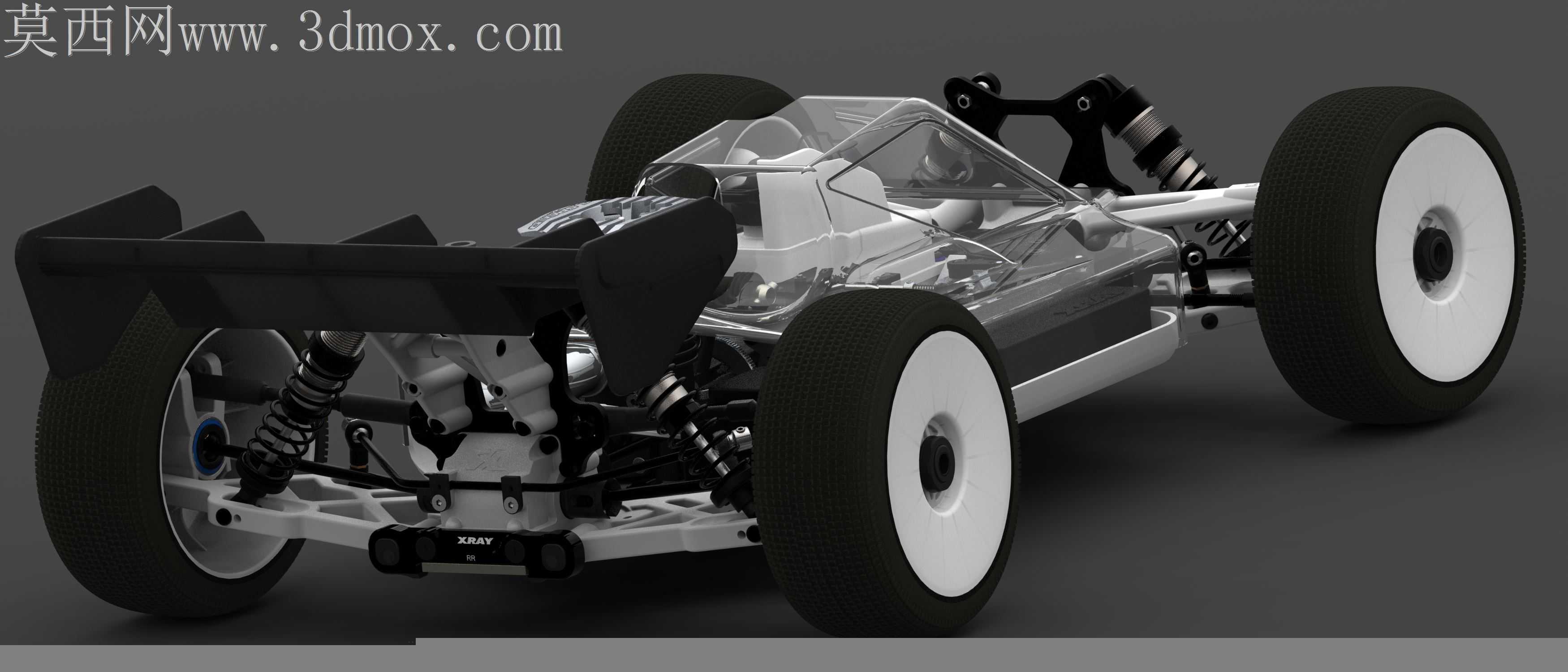

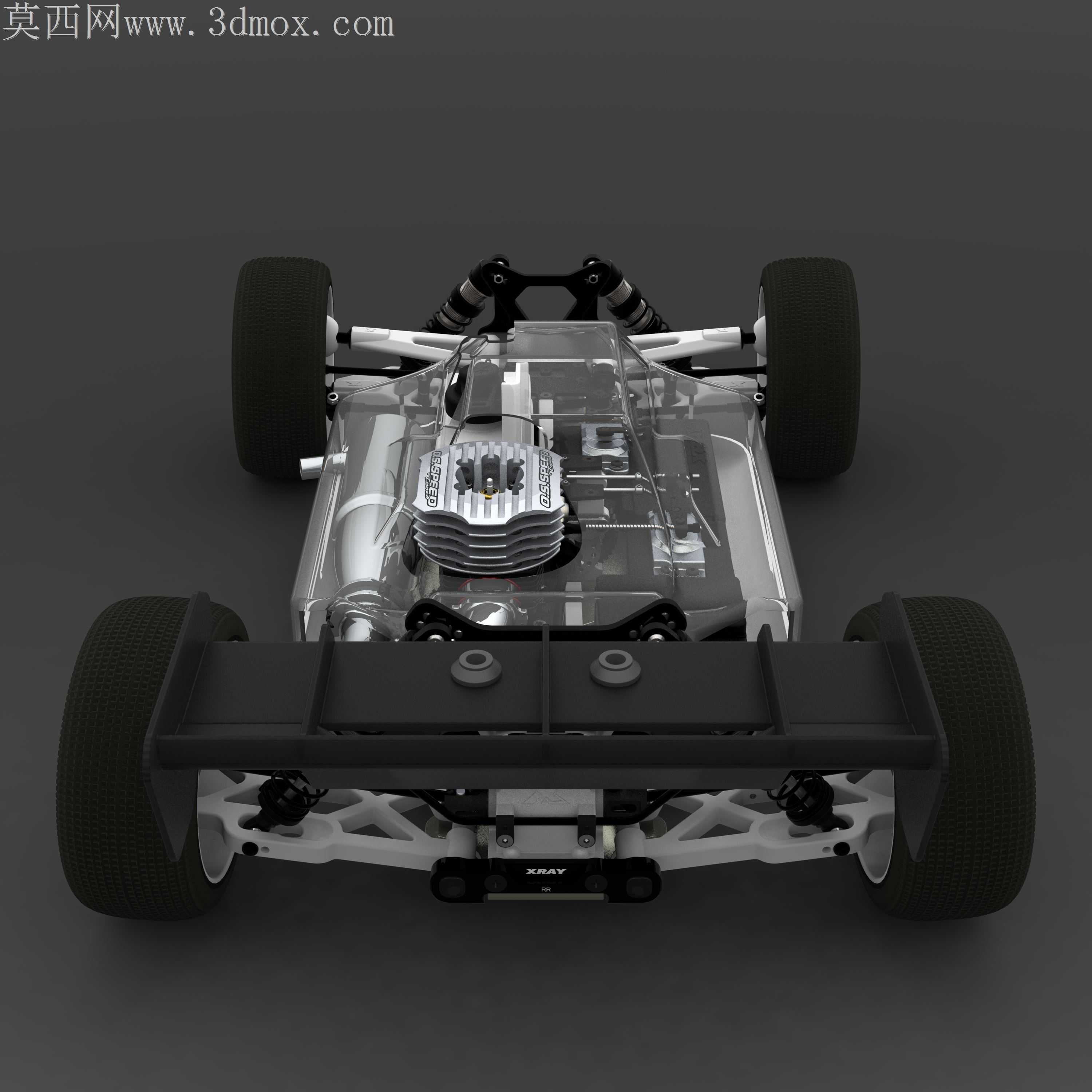

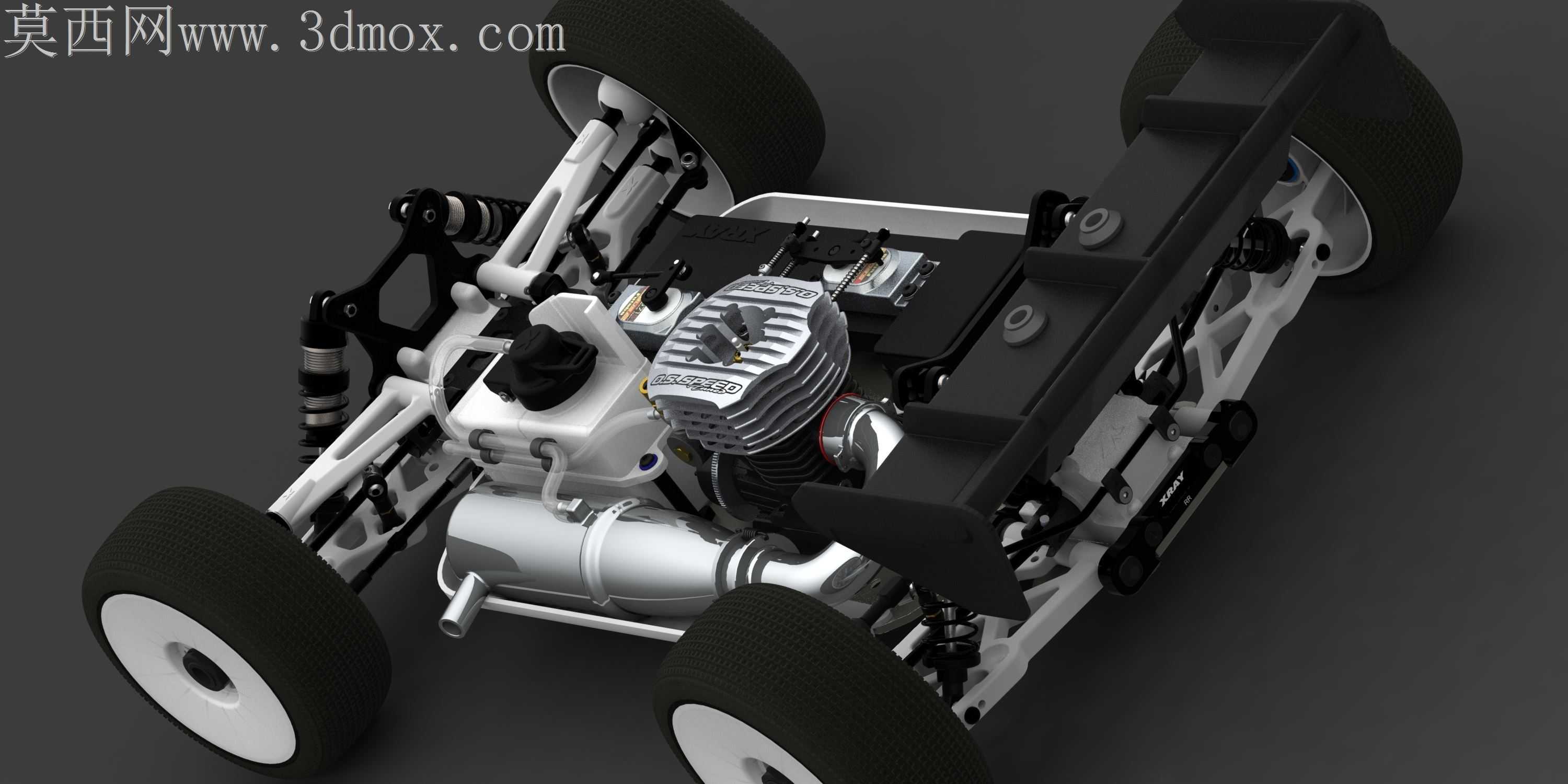

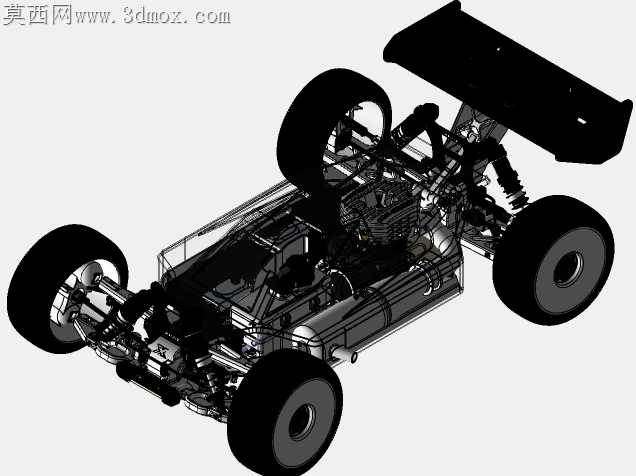

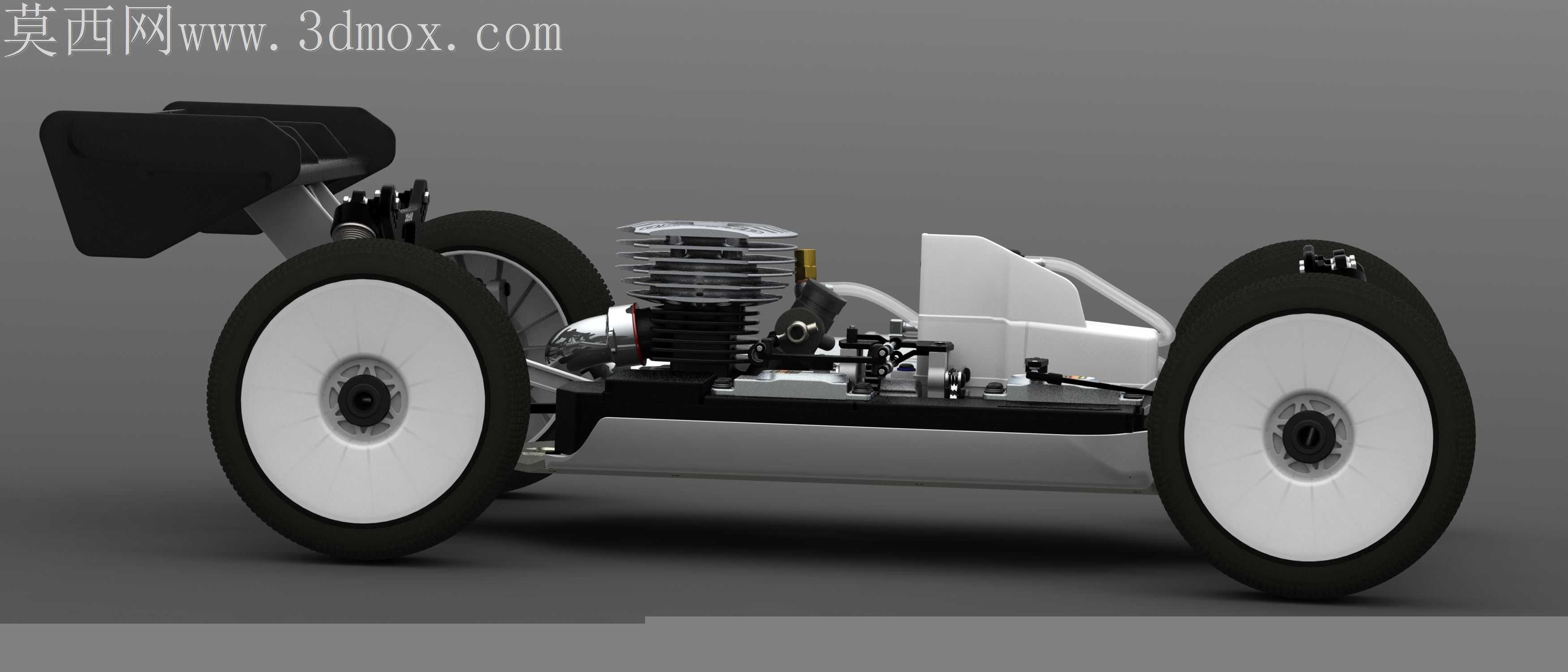

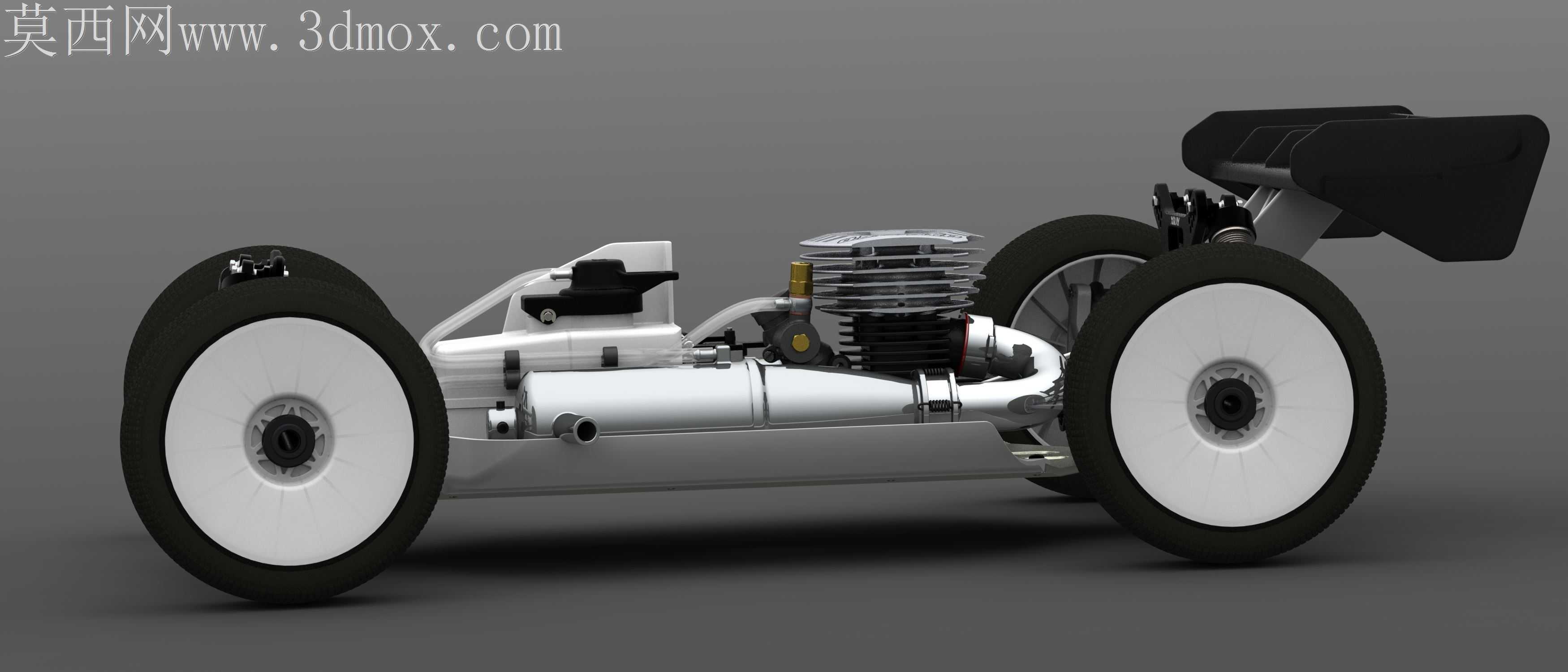

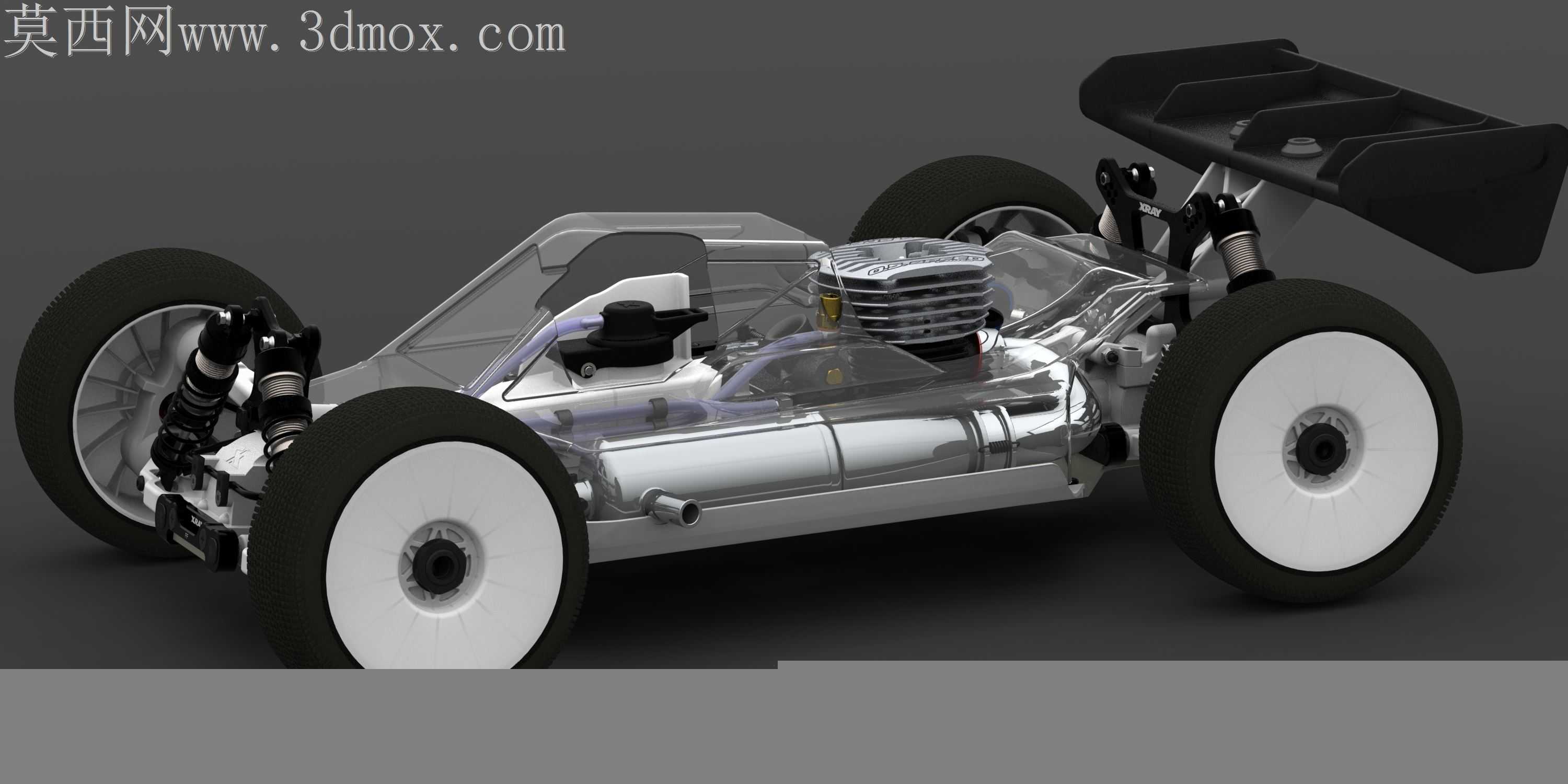

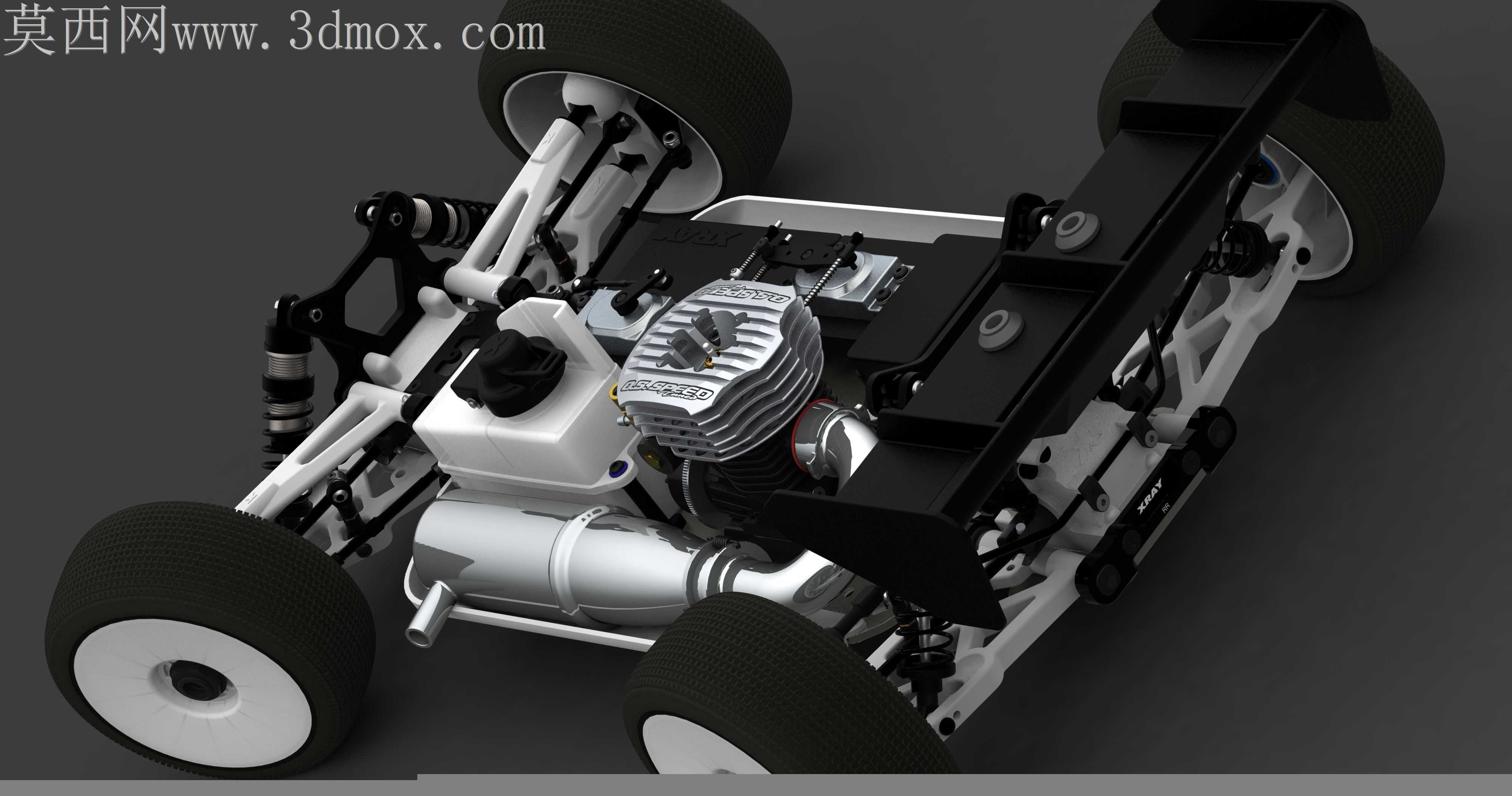

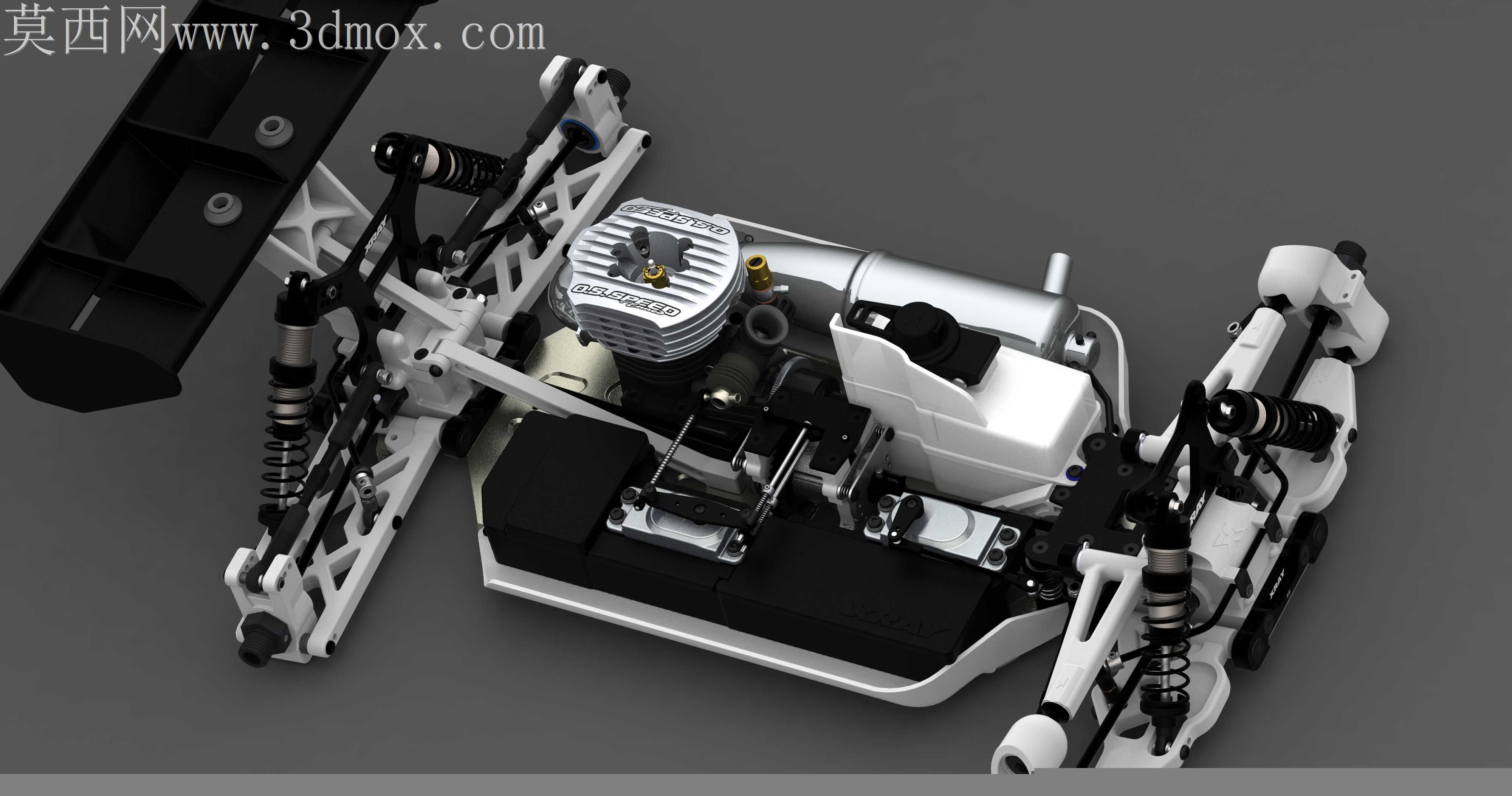

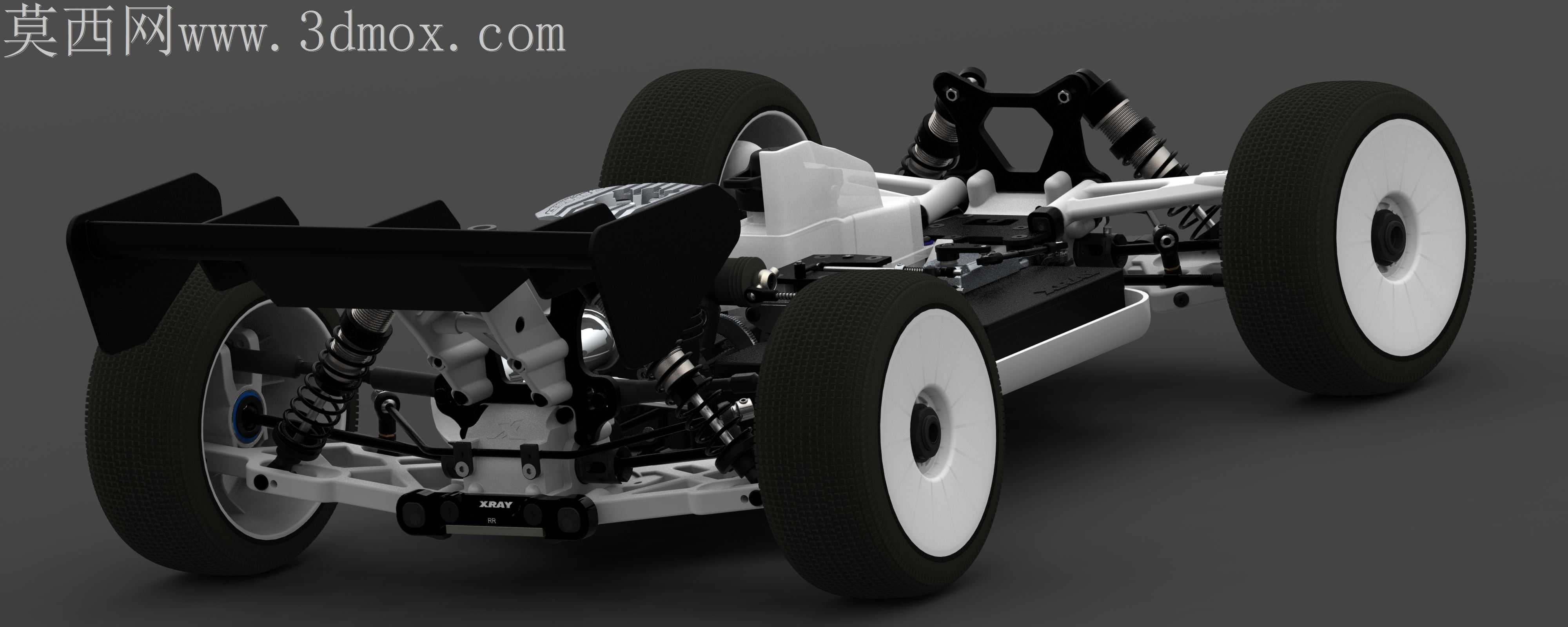

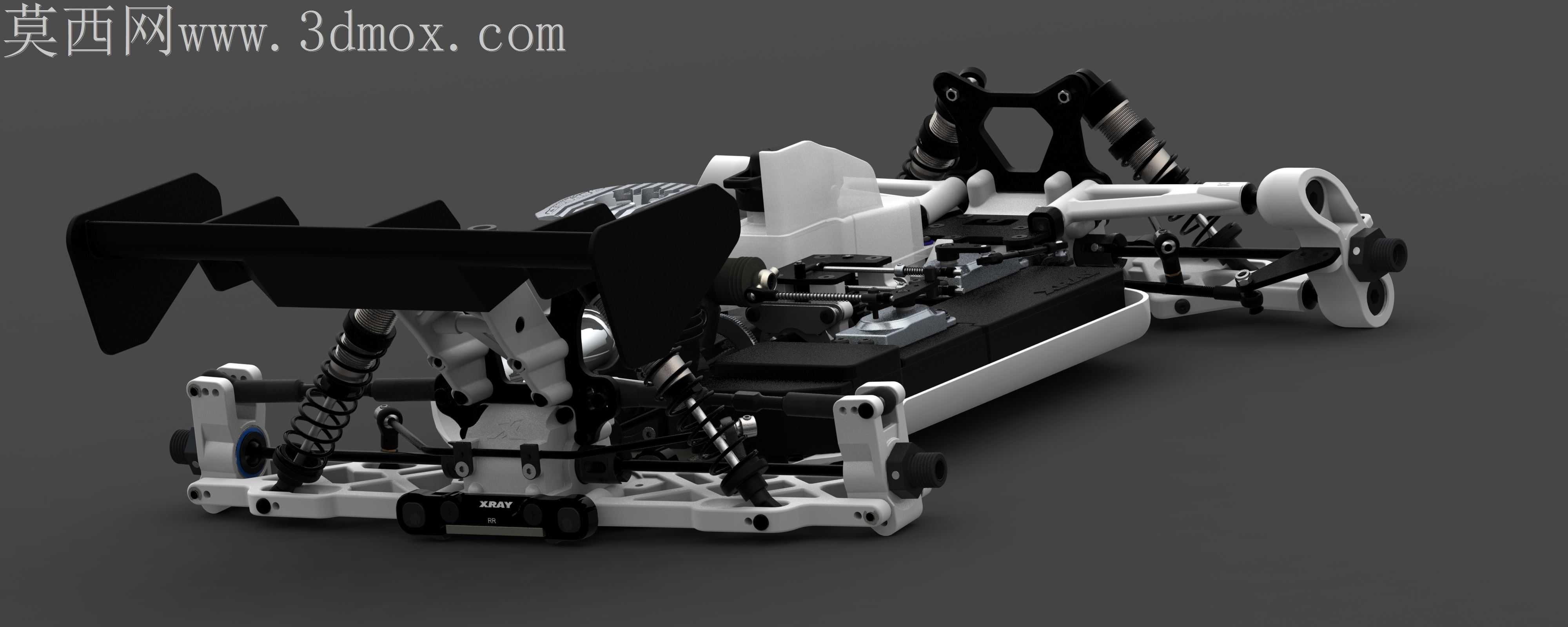

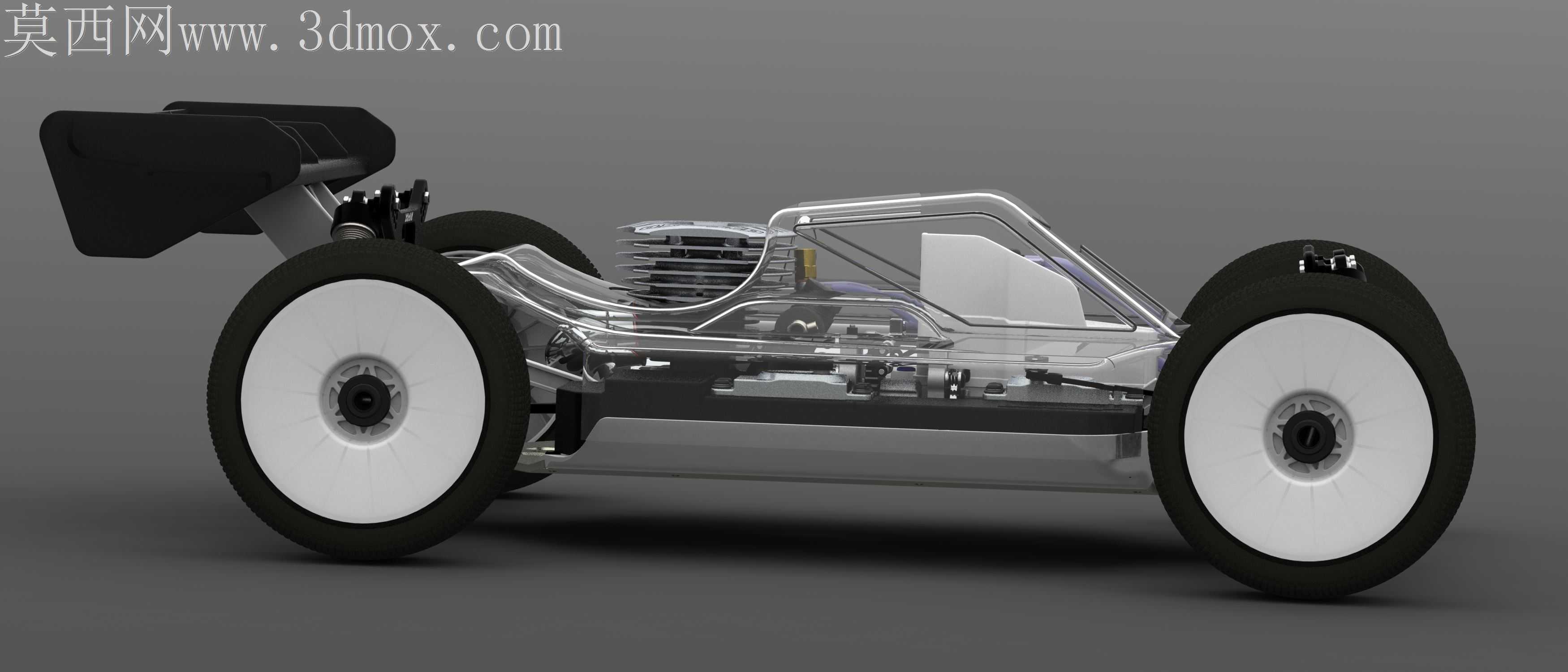

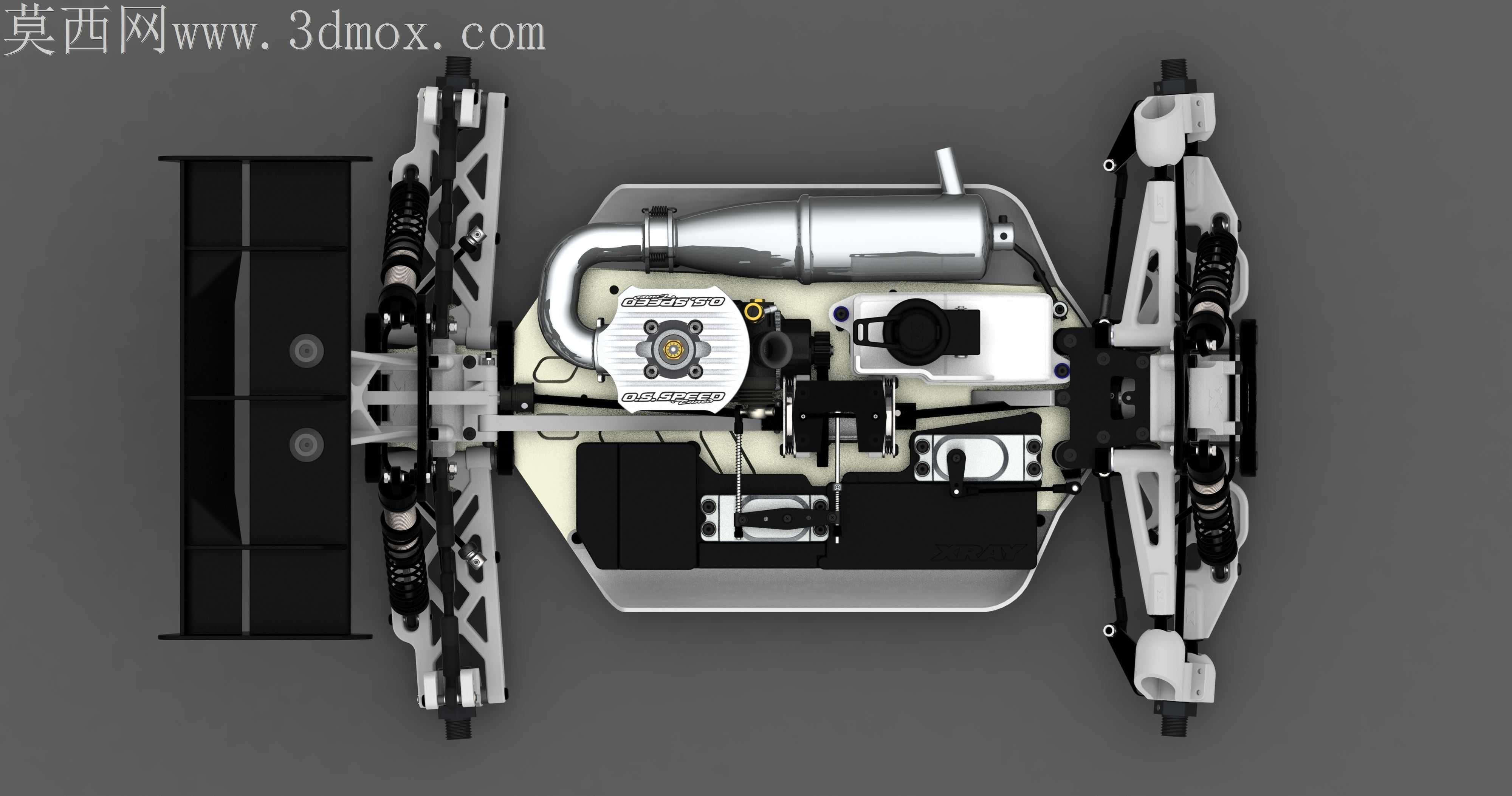

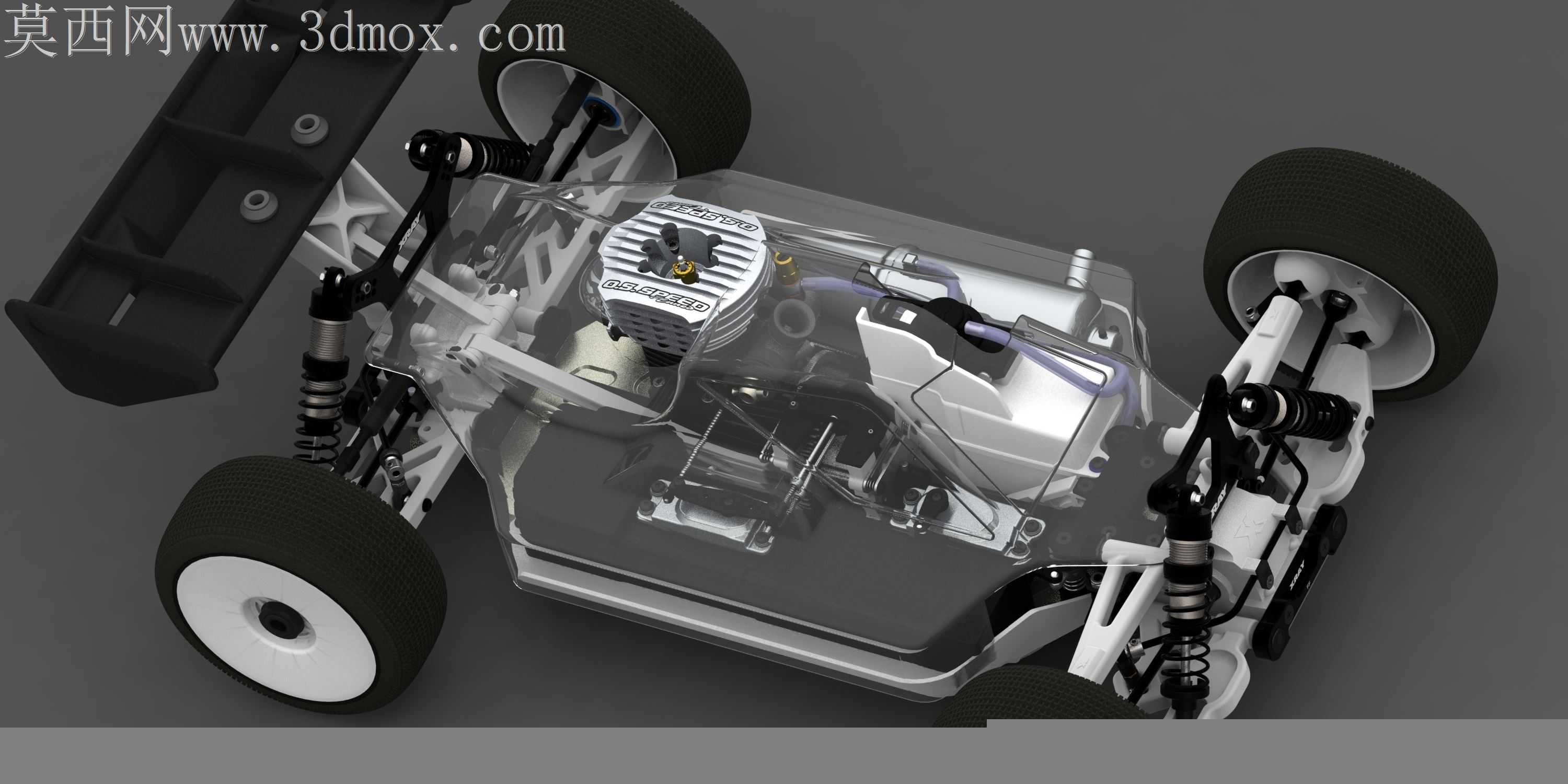

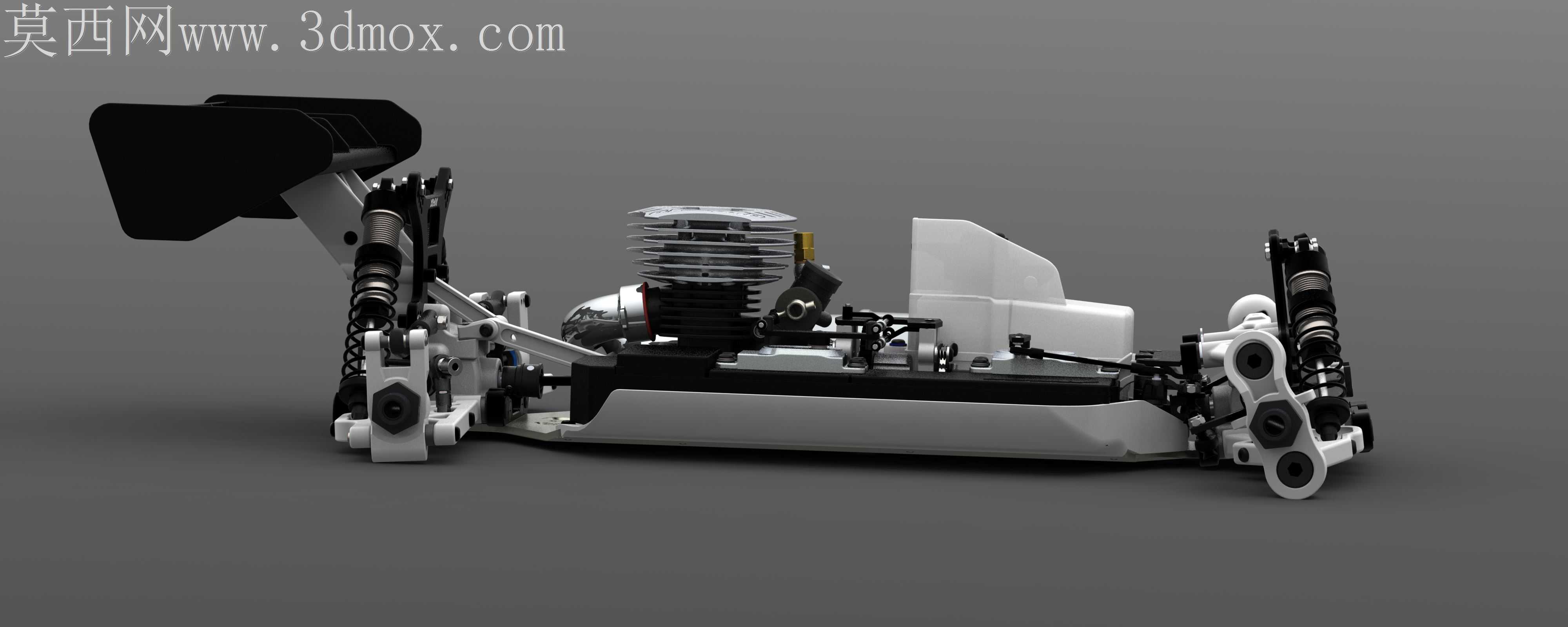

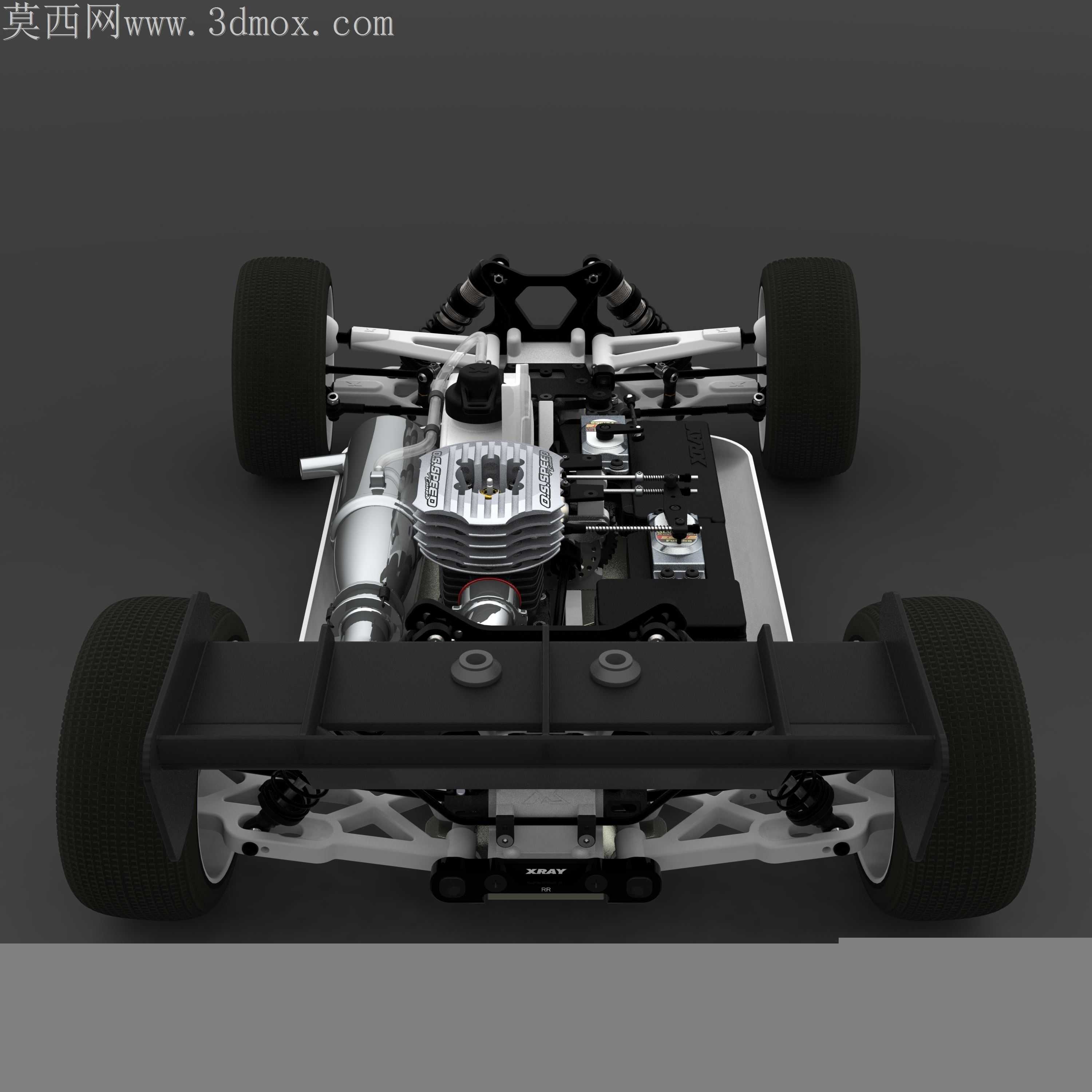

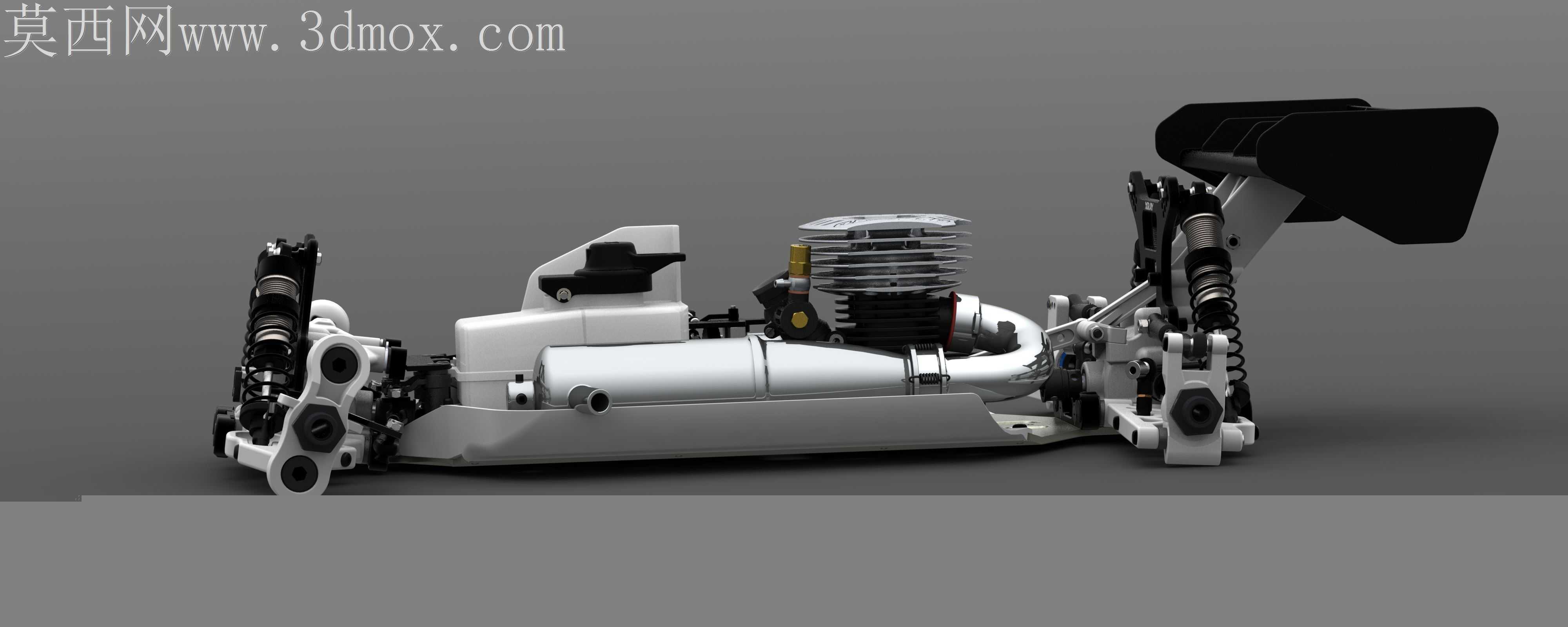

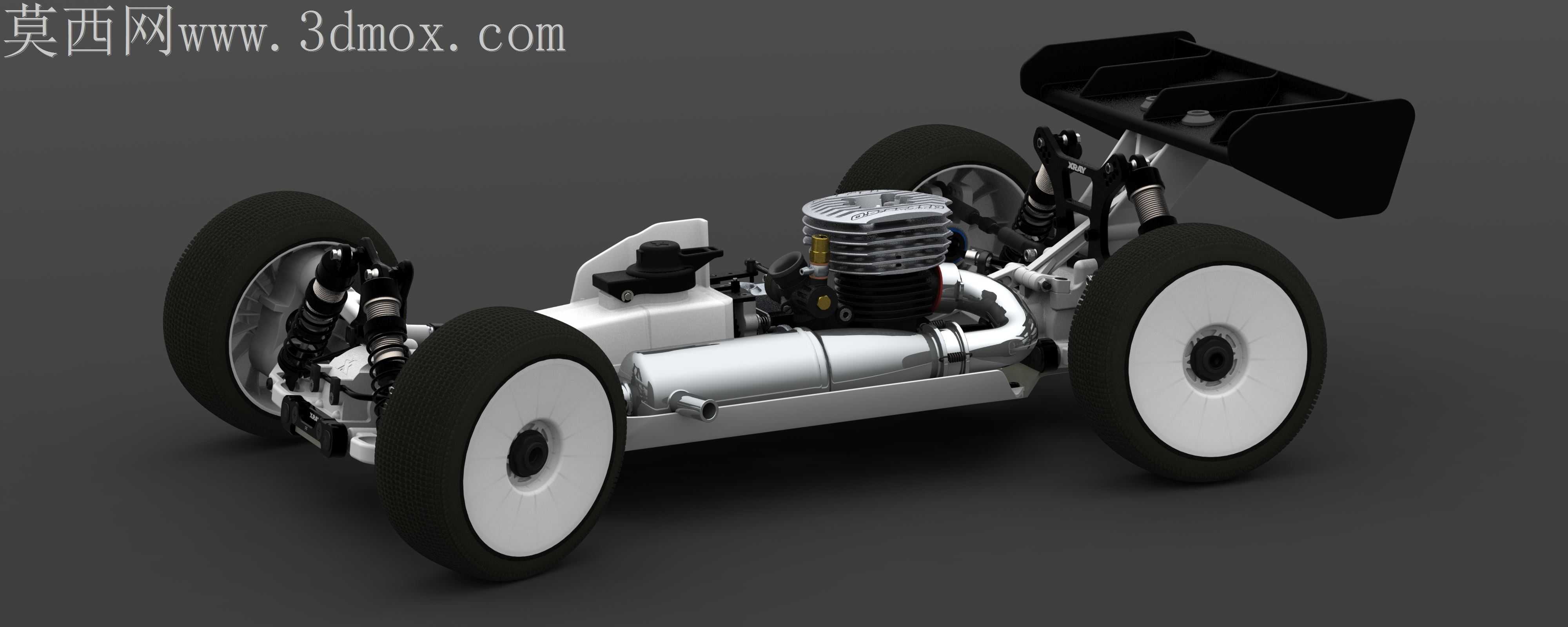

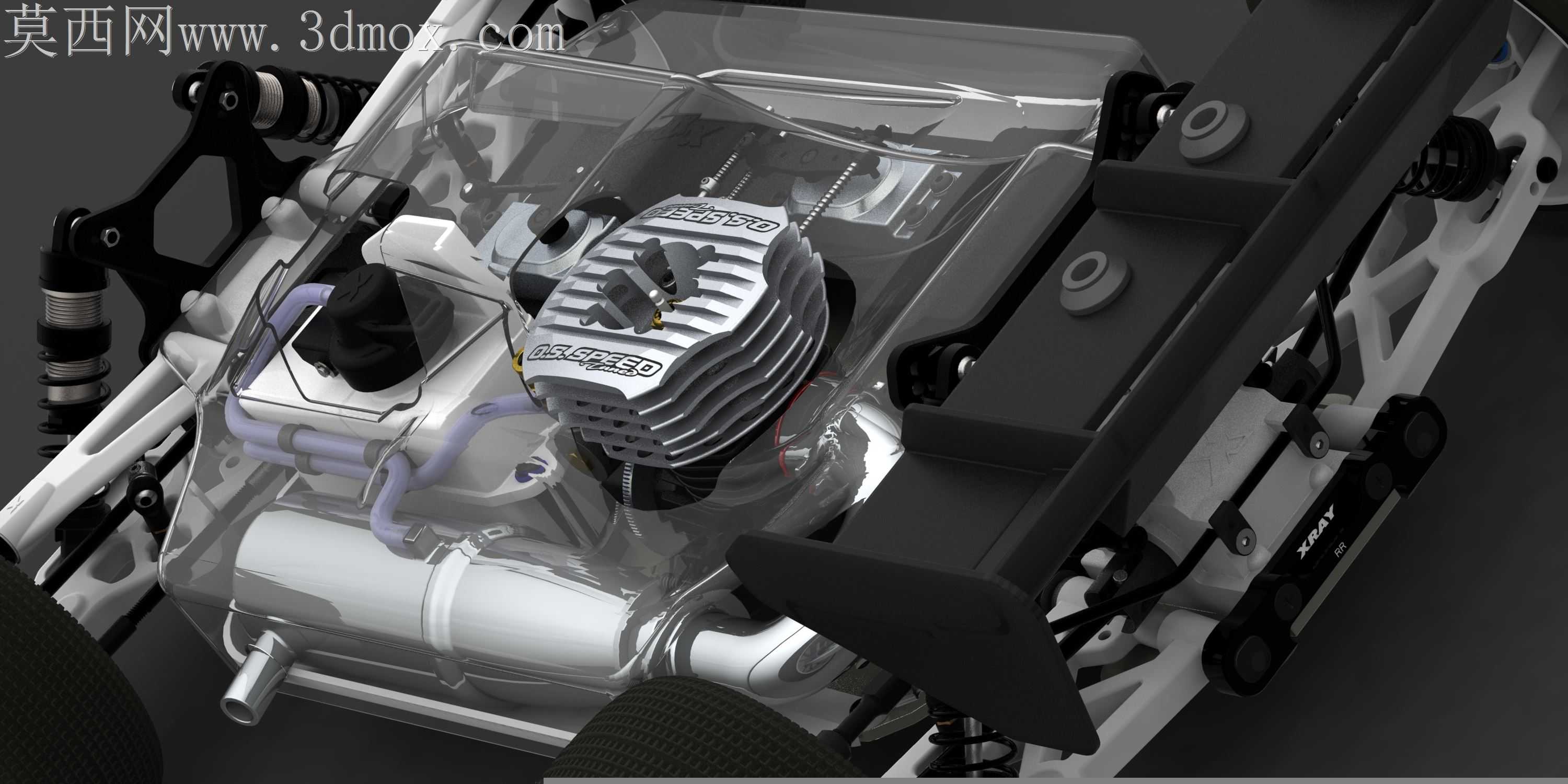

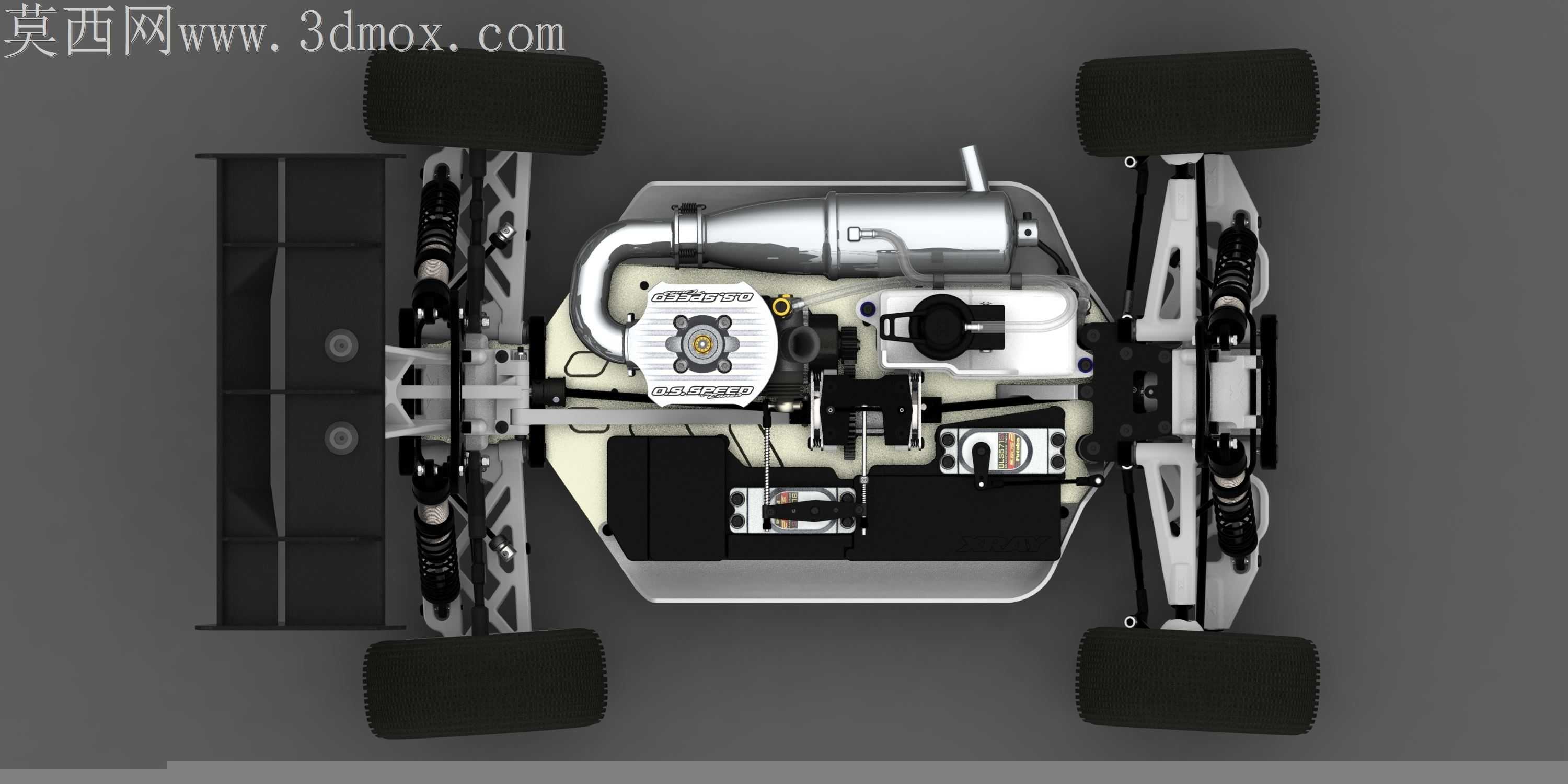

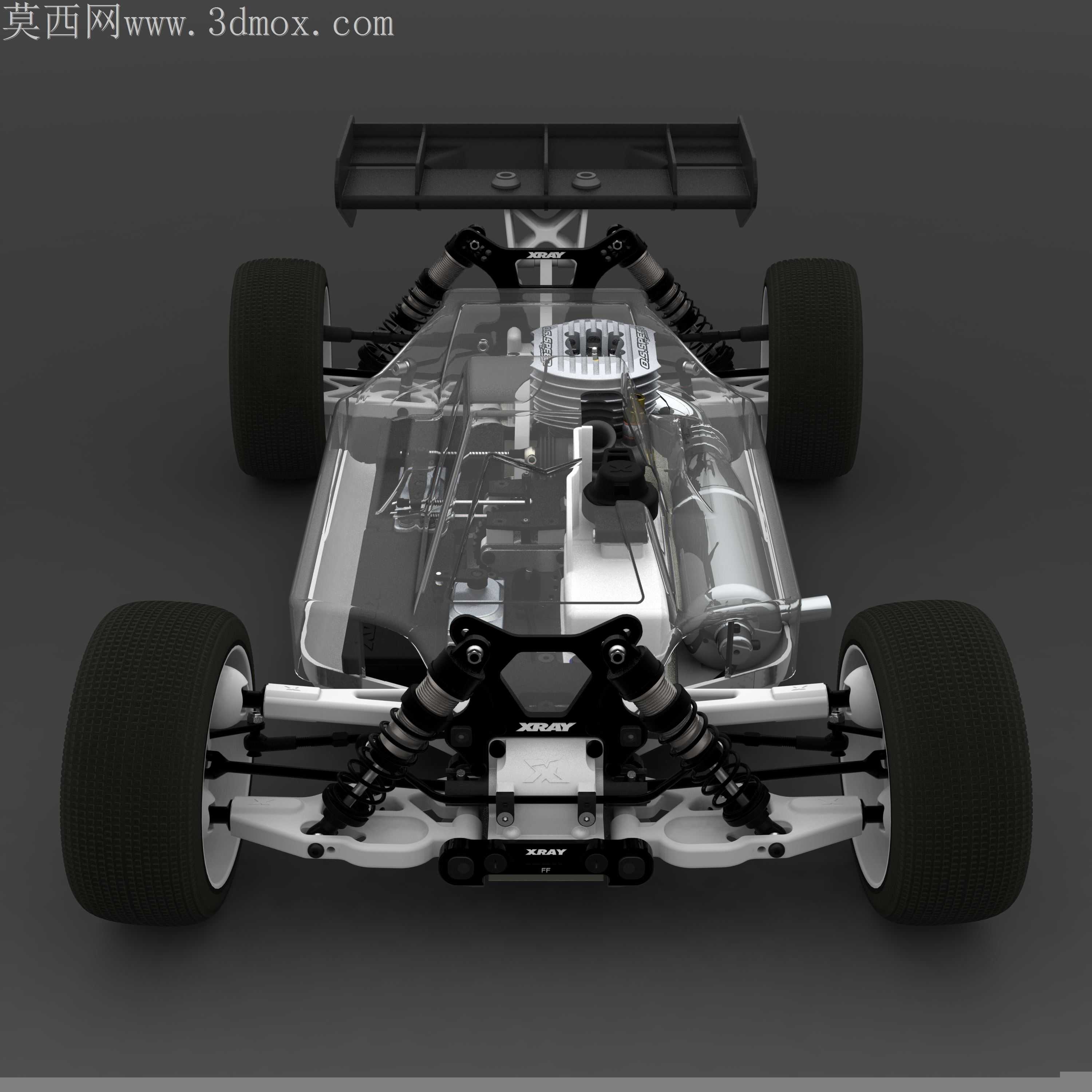

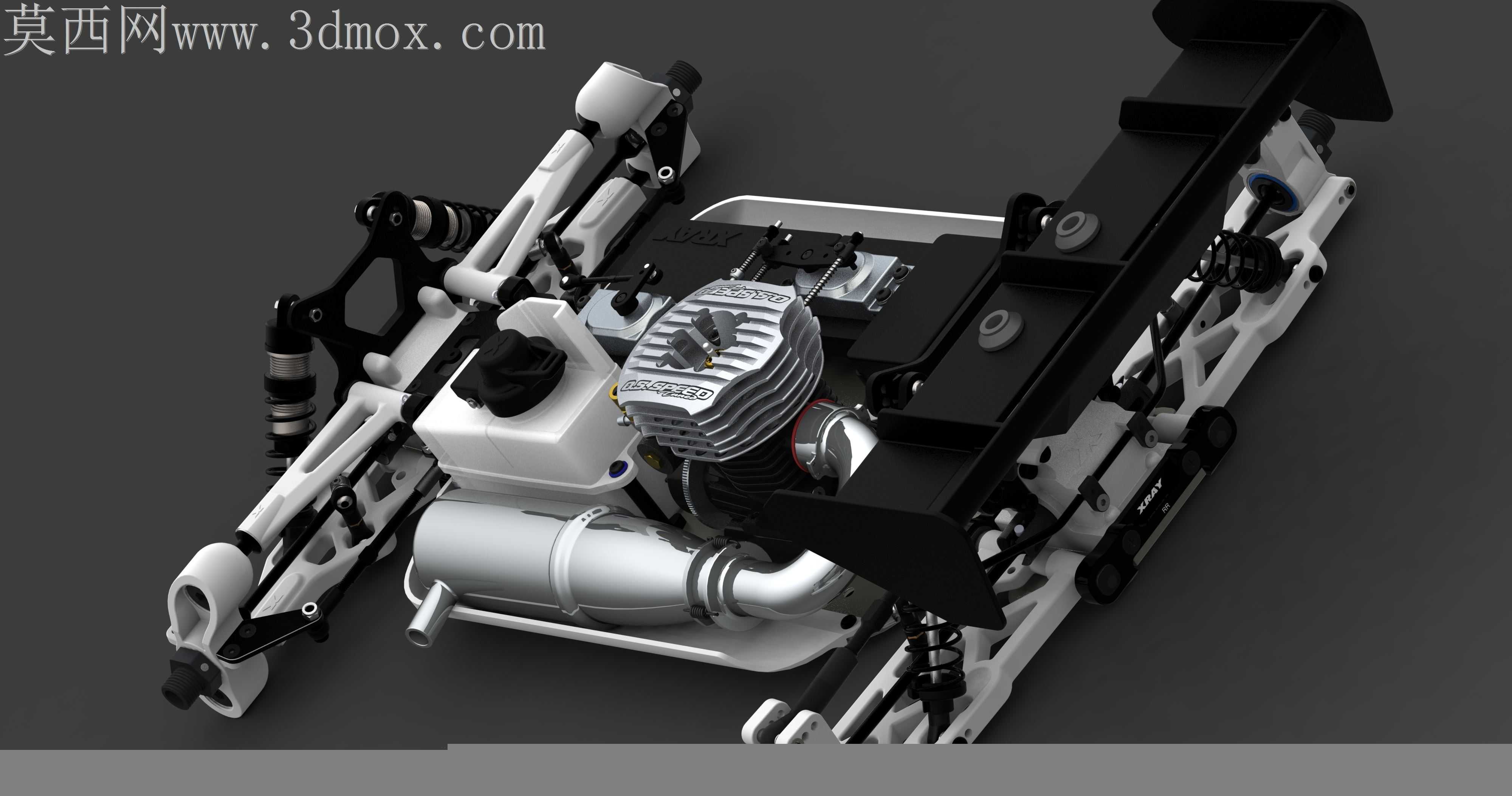

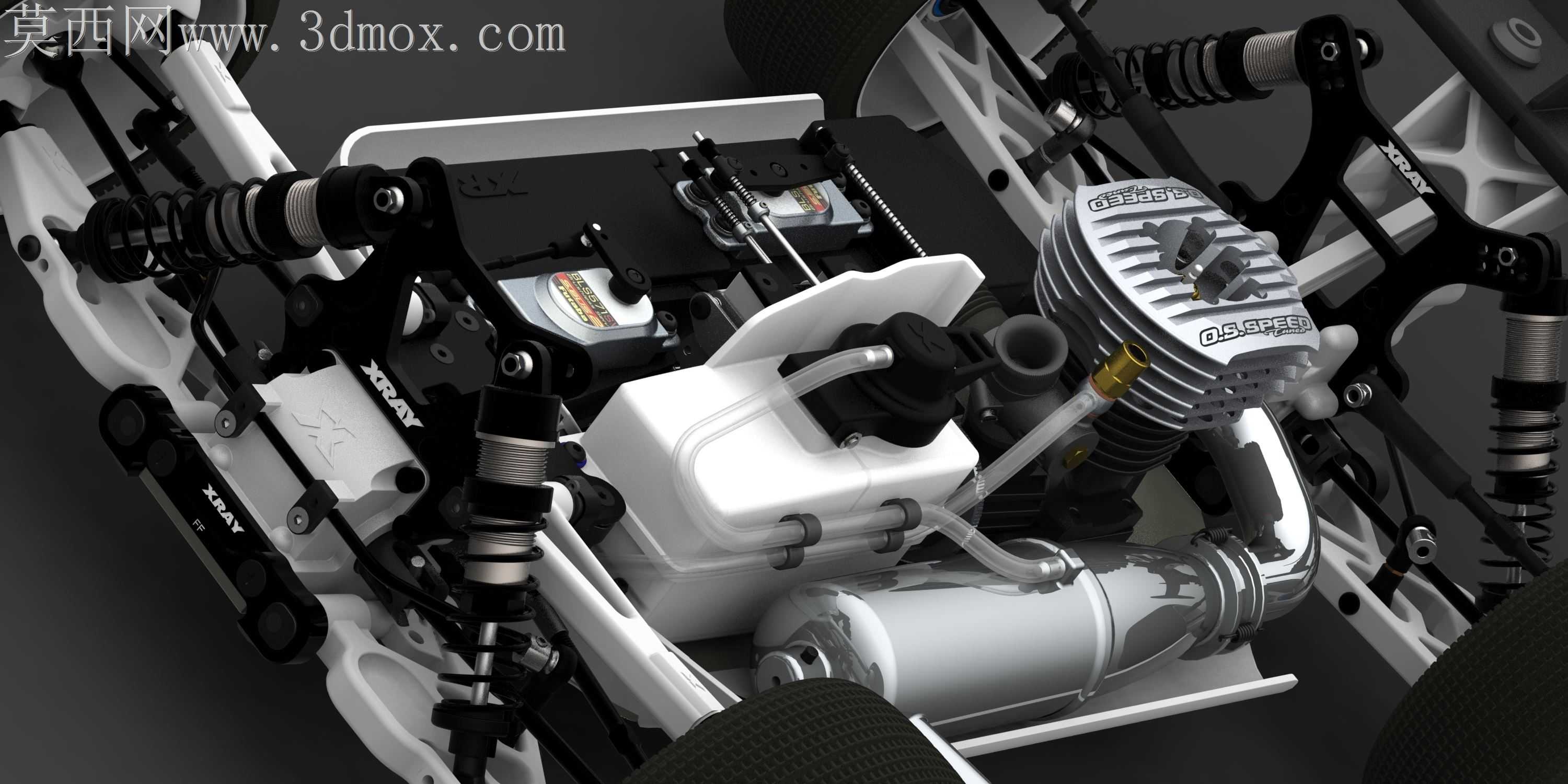

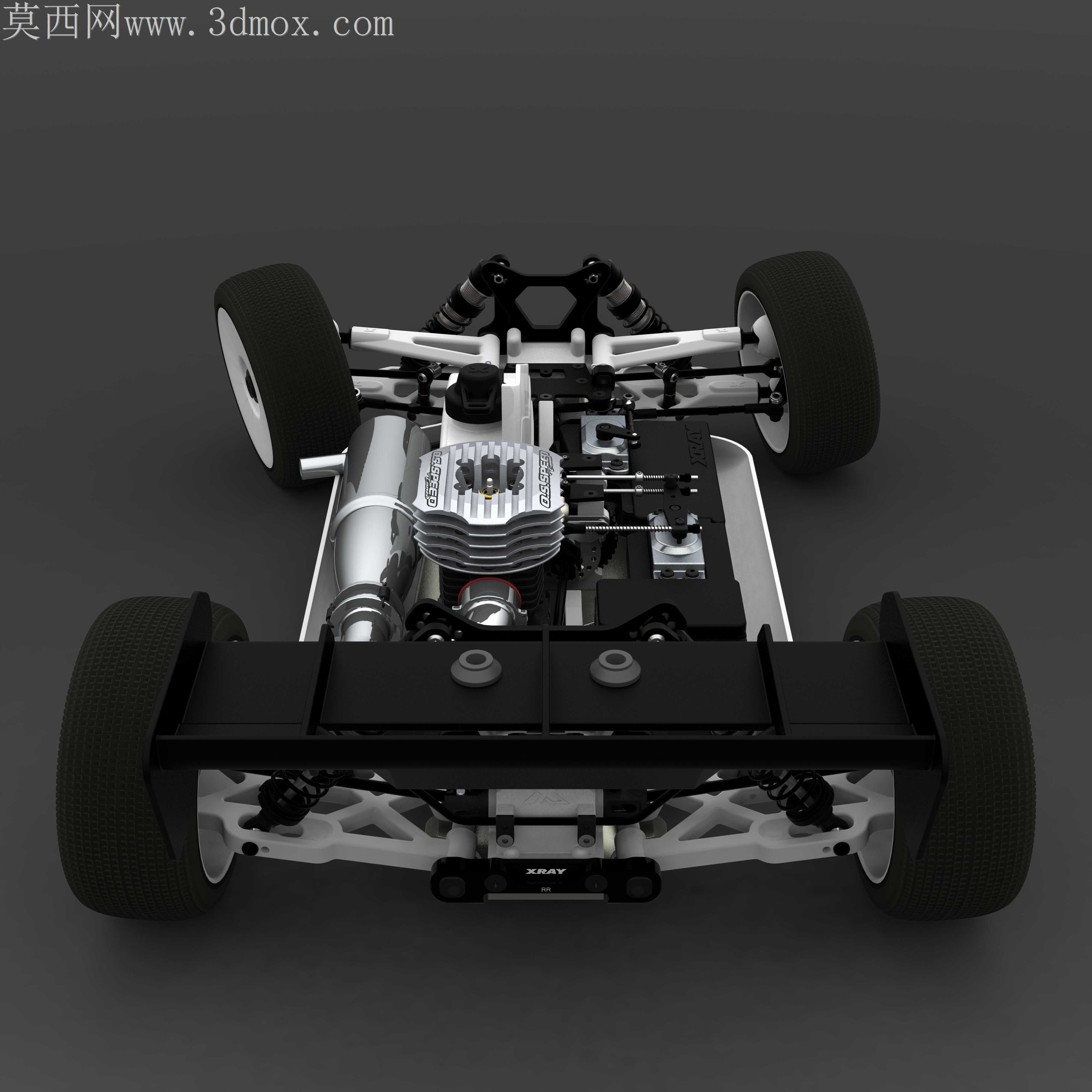

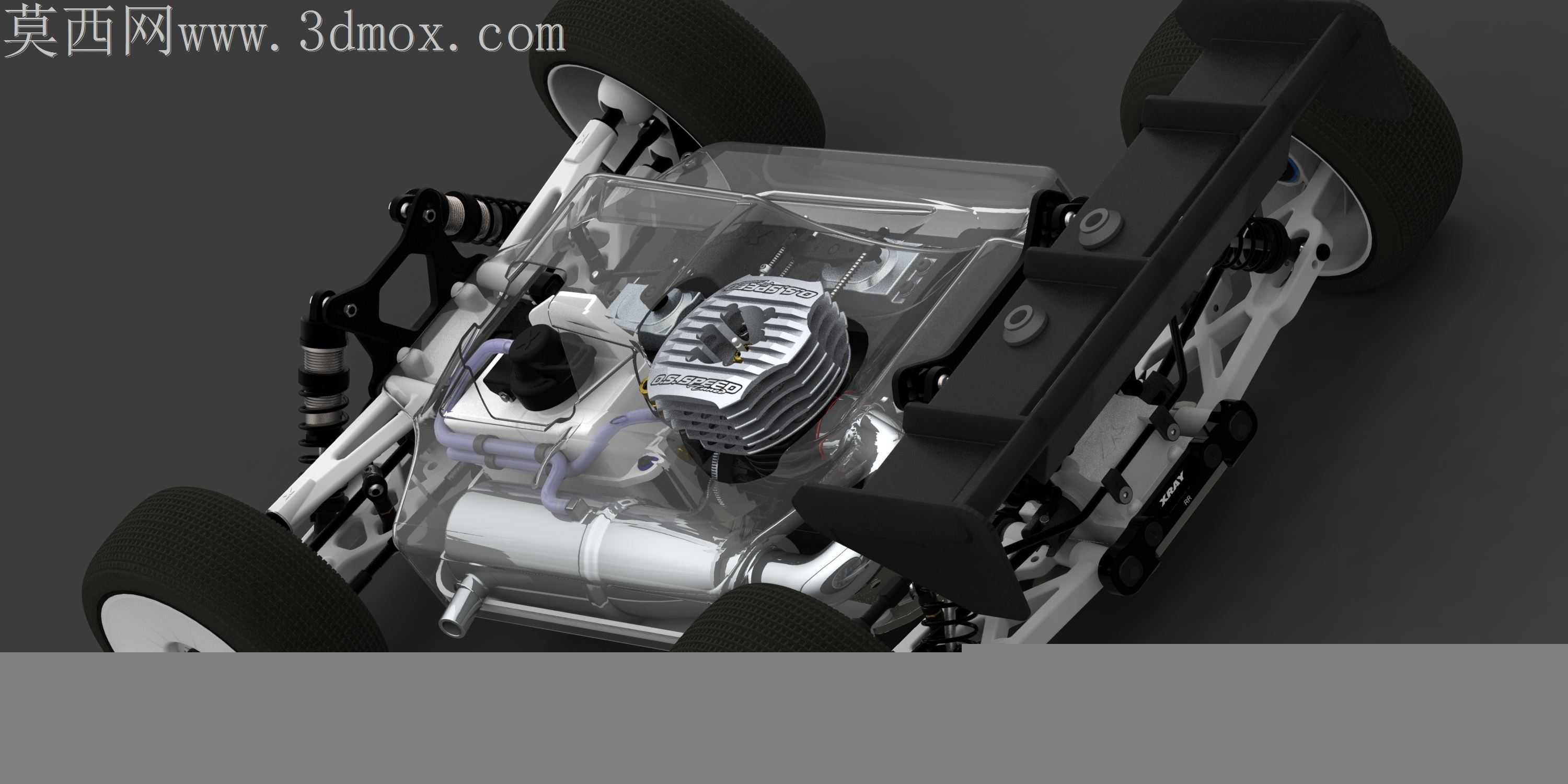

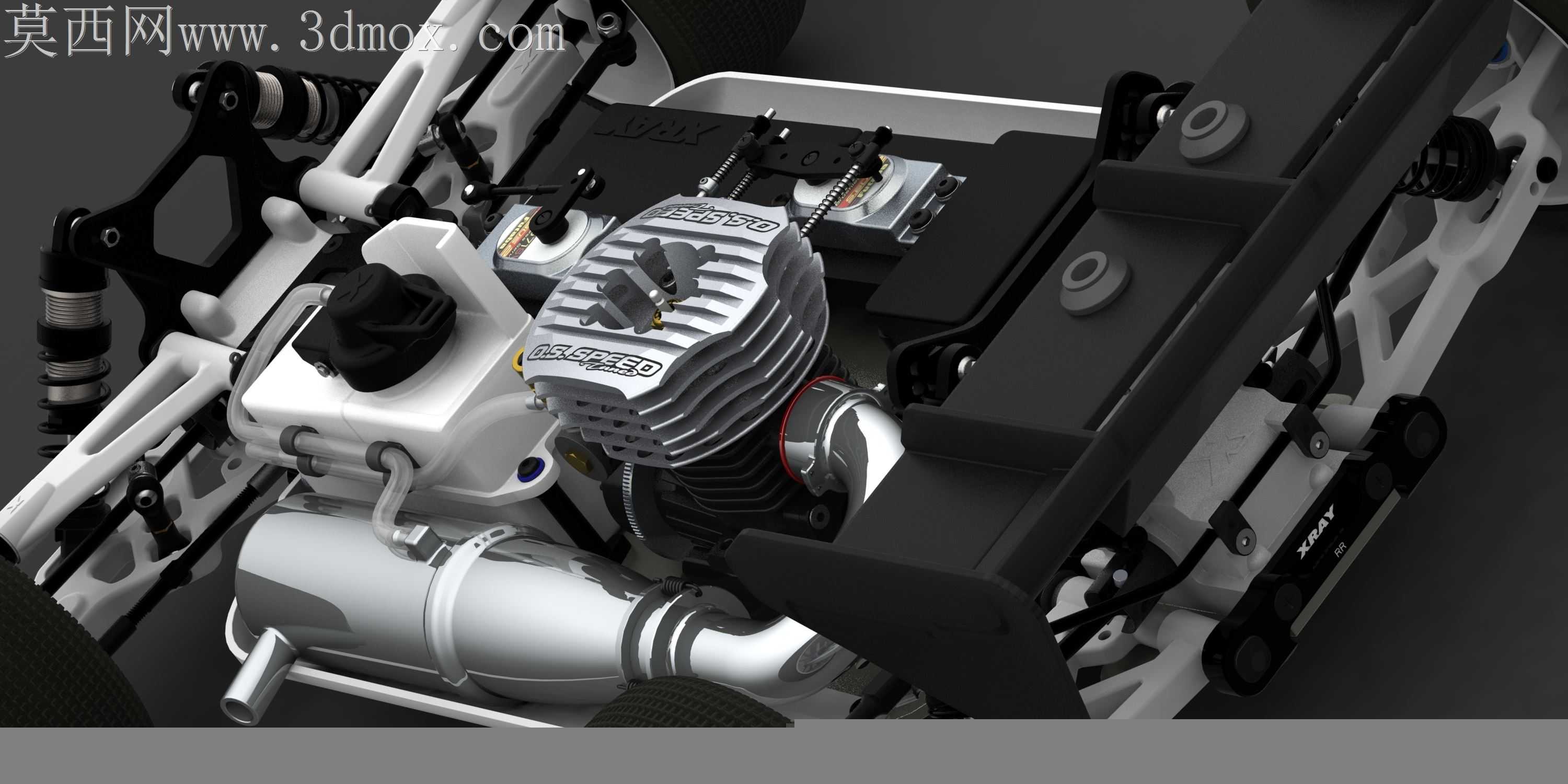

竞速车架加工时最容易踩的坑，是盲目追求极致镂空减重，忽略铣削过程中薄壁结构的振颤余量，最终导致安装基准面翘曲，后续悬挂、传动部件装配时出现累计公差超差。这款车架的主承力板采用渐变式筋条排布，靠近前后悬挂安装座的位置筋条宽度收窄控制在2.2mm，既避开了铣刀走刀时的应力集中拐点，也给后续阳极氧化处理预留了均匀的膜层附着厚度，不会因为局部壁厚差过大出现上色不均的问题。走线槽的位置没有做完全贯通的开槽，而是在靠近电调安装位的区域预留了0.8mm的挡边，既可以约束线材在剧烈颠簸时不会窜出剐蹭传动齿轮，也不会因为开槽过深削弱主立板的纵向抗扭强度，毕竟竞速车飞跃落地时的纵向冲击载荷，往往比平跑加速时的横向载荷大出三倍以上。前后摇臂的安装孔位做了同轴度公差匹配，孔位边缘预留了0.1mm的沉台，用来容纳轴承外圈的压装余量，不会出现轴承压装到位后端面突出安装面，导致摇臂转动卡滞的问题。中部传动带的张紧调节座没有采用独立外挂式设计，而是直接和主承力板一体铣出，调节槽的侧壁做了1°的拔模斜度，既方便调节滑块的顺畅滑动，也能避免长时间使用后滑块出现旷量，导致传动带跳齿。电池仓的卡位做了不对称的限位凸点，对应不同容量软包电池的出线方向，不用额外加贴海绵胶就能固定电池位置，摔车时电池不会向前窜出撞击转向舵机。转向机构的安装位抬高了1.5mm，避开了前轮大角度转向时拉杆和前防撞的干涉，同时拉杆的走线角度和主销后倾角做了匹配，打满方向时不会出现阿克曼角偏差过大导致的轮胎拖磨。所有镂空孔的边缘都做了R0.5的圆角过渡，没有尖锐的直角拐点，既可以减少铣削加工时的刀具磨损，也能避免应力集中导致的车架断裂，毕竟竞速场景下的高频振动，最容易在直角缺口位置萌生疲劳裂纹。底板的前后边缘做了上翘的弧形导角，蹭到跑道护栏时不会直接卡停，能顺着弧面滑开减少动能损失，同时导角的厚度比主底板厚0.3mm，蹭地磨损后不会快速磨穿主承力结构。
