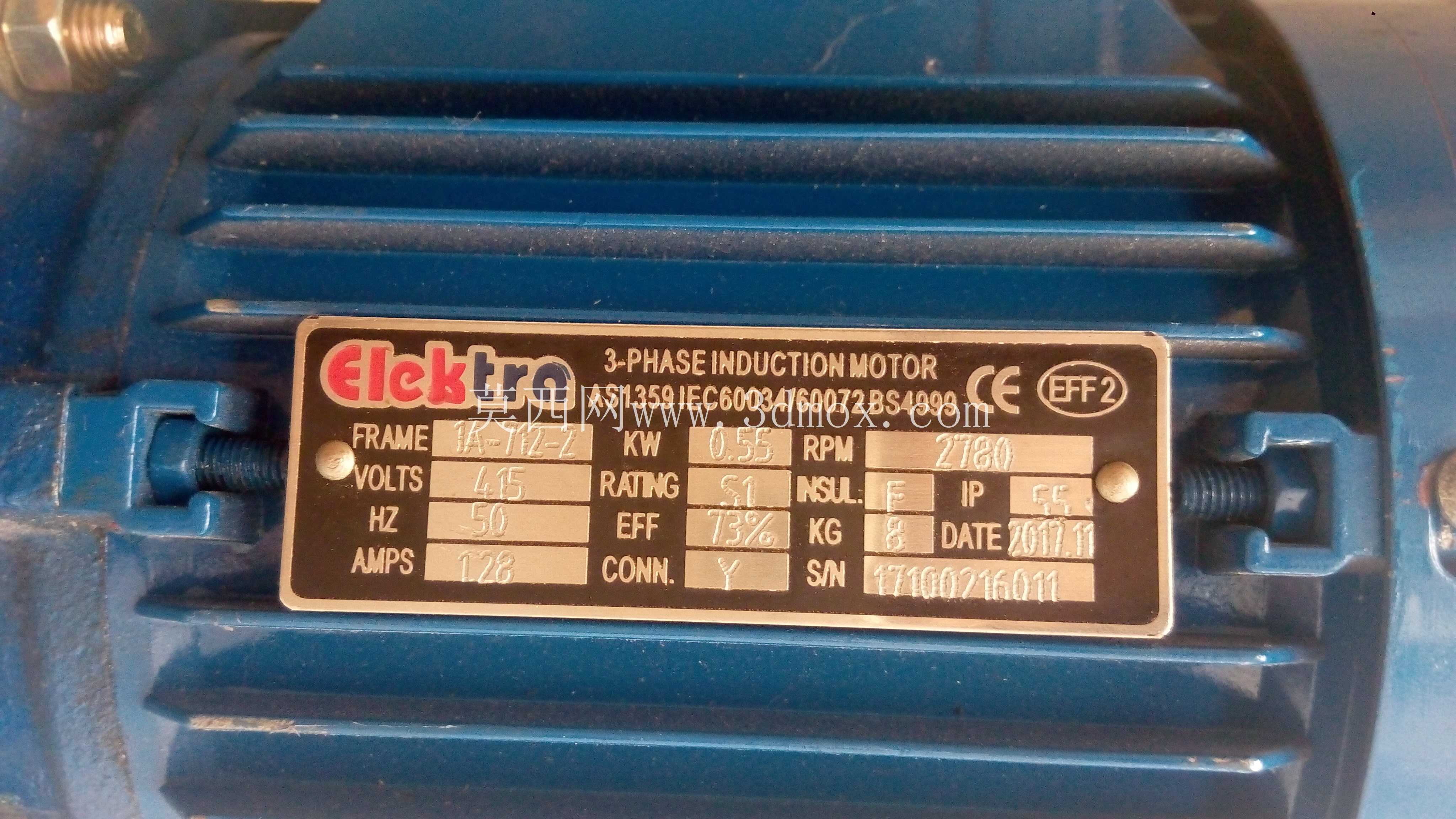

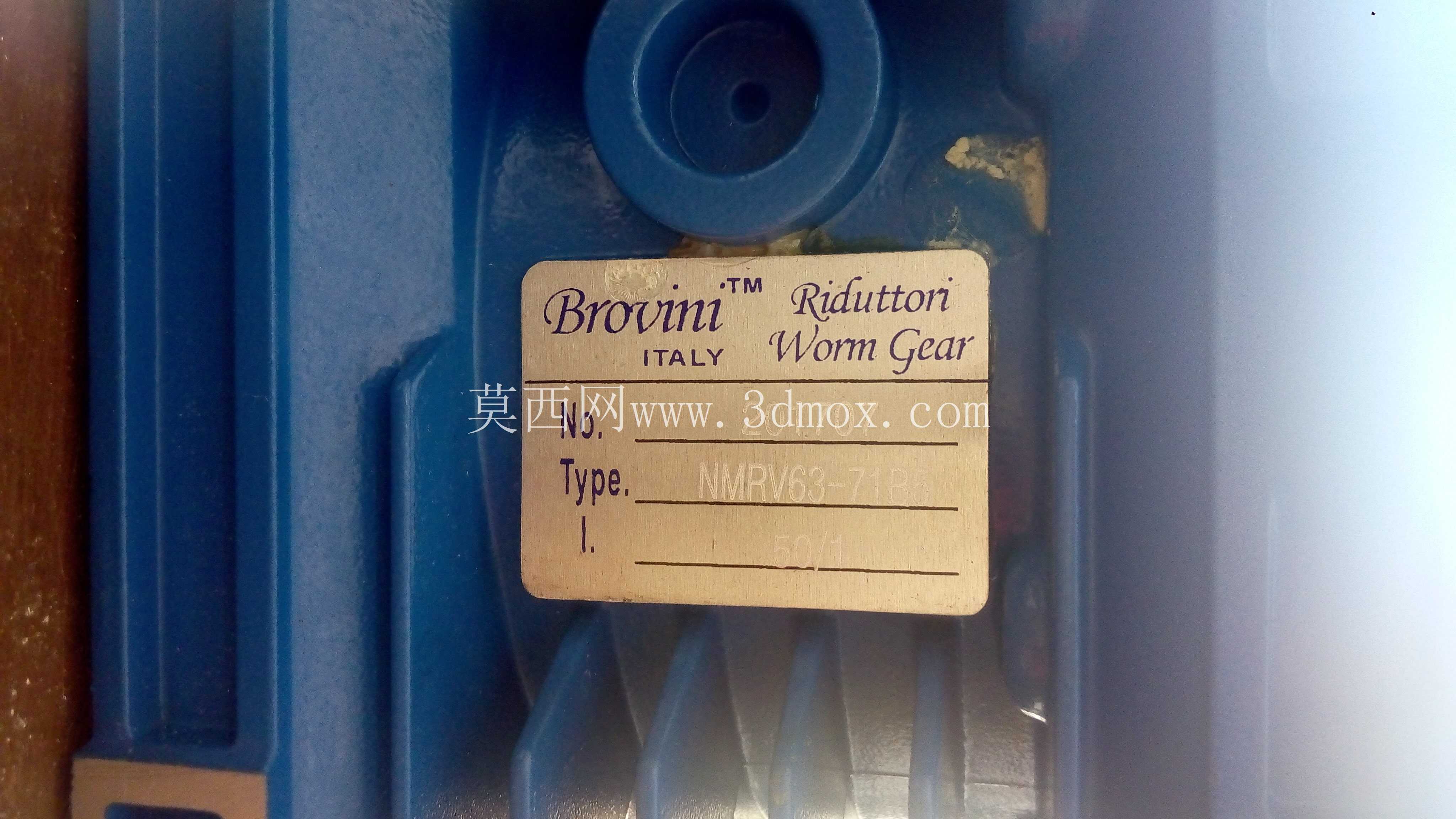

这款蜗轮齿轮箱的核心应用场景集中在中小功率传动工况,常见于轻工输送线、小型自动化专机、食品包装辅机这类对输出扭矩有一定要求、同时需要紧凑安装空间的设备端,区别于大负载重载行星减速结构,蜗轮副自带的反向自锁特性,能在垂直升降类负载的传动链路里省去额外的制动组件,降低整套传动系统的复杂度。从实际用途来看,它的核心作用是匹配高转速低扭矩的动力输入端,通过蜗轮蜗杆的啮合传动实现大减速比的扭矩放大,同时将输入轴的回转方向做90度转向,适配动力源与执行端轴线垂直布置的安装场景,很多车间里的小型辊道转向段、物料顶升机构都会用到同结构的减速单元。

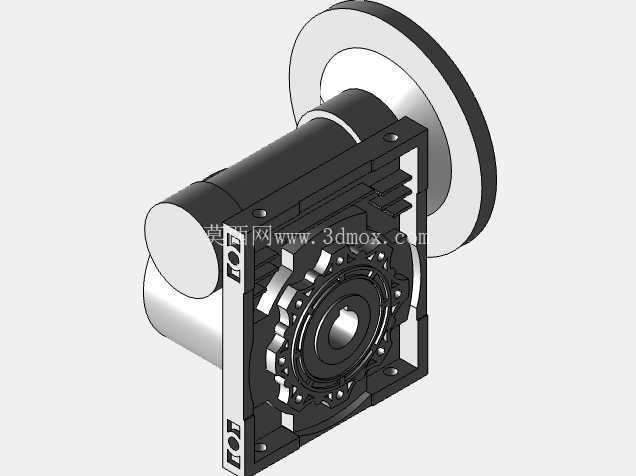

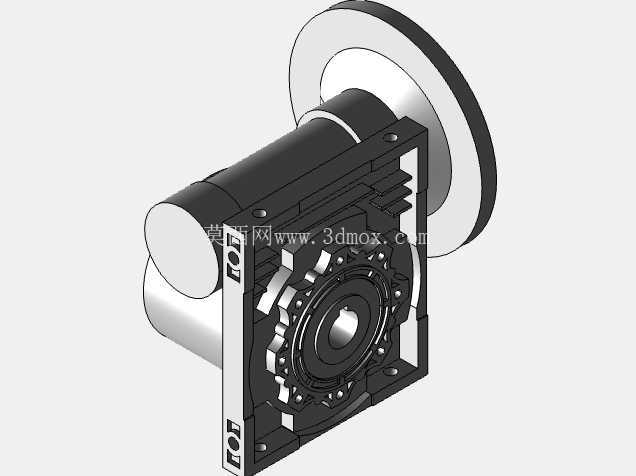

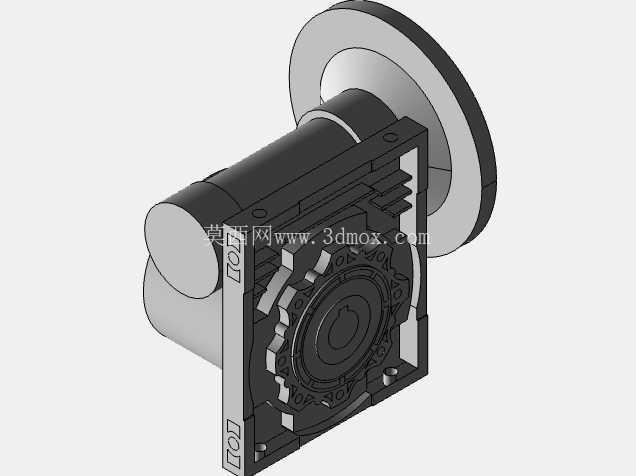

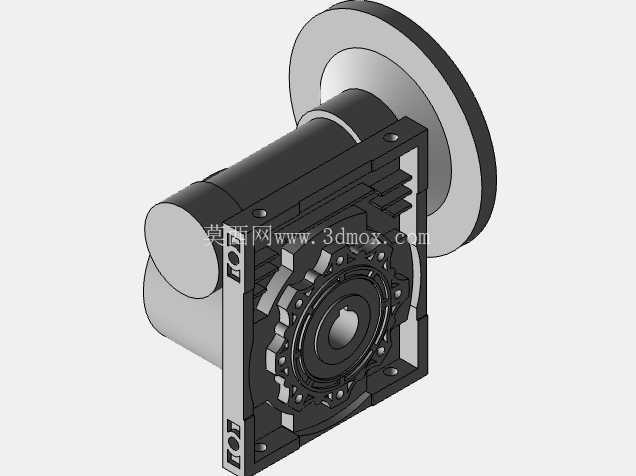

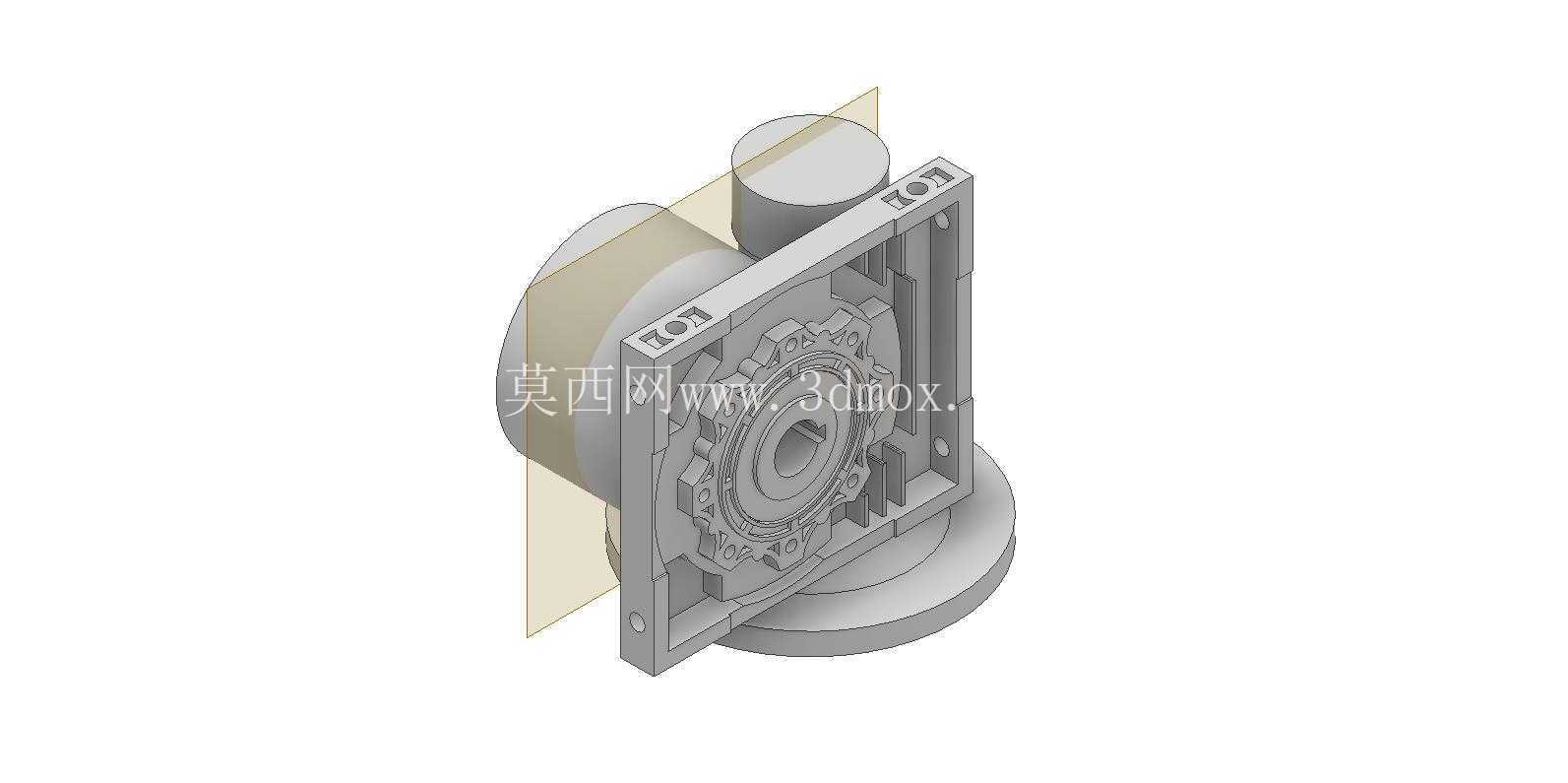

从功能特性上拆解,这套结构的壳体采用压铸成型工艺,箱体本身兼具安装基座与传动副润滑腔的双重作用,壳体上的加强筋布局沿着蜗轮啮合的受力方向延伸,既能够承受蜗轮蜗杆啮合时产生的径向与轴向载荷,也能控制压铸过程的壁厚均匀性,减少成型后的缩孔变形风险。目前可见的外壳部分已经预留了输入轴端的安装止口、输出法兰的连接孔位,还有底座的固定安装孔,这些孔位的同轴度、端面跳动公差会直接影响后续装配后蜗轮副的啮合接触斑点,实际建模时需要严格控制安装基准面的形位公差,避免装配后出现偏载磨损、传动效率下降的问题。
设计思路上,这类蜗轮齿轮箱优先考虑的是安装边界的适配性,方形法兰的输出端可以直接对接设备的执行机构接口,圆形底座的固定方式既能适配卧式安装的机架,也能通过转接法兰实现立式安装,不需要额外改动箱体主体结构。蜗轮部分的齿形采用的是常见的圆柱蜗杆啮合形式,齿面的滑动摩擦特性决定了润滑腔必须预留足够的储油空间,壳体上的注油、排油孔位虽然在当前未完成的结构里没有完全体现,但从壳体的内腔轮廓可以看出,油池的深度刚好能覆盖蜗轮齿圈的下部三分之一,既保证运转时能带起足够的润滑油润滑啮合面,也不会因为油位过高造成搅油损失过大、温升超标的问题。

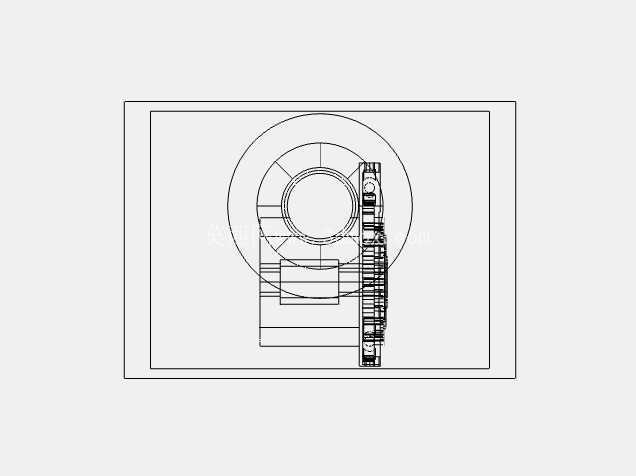

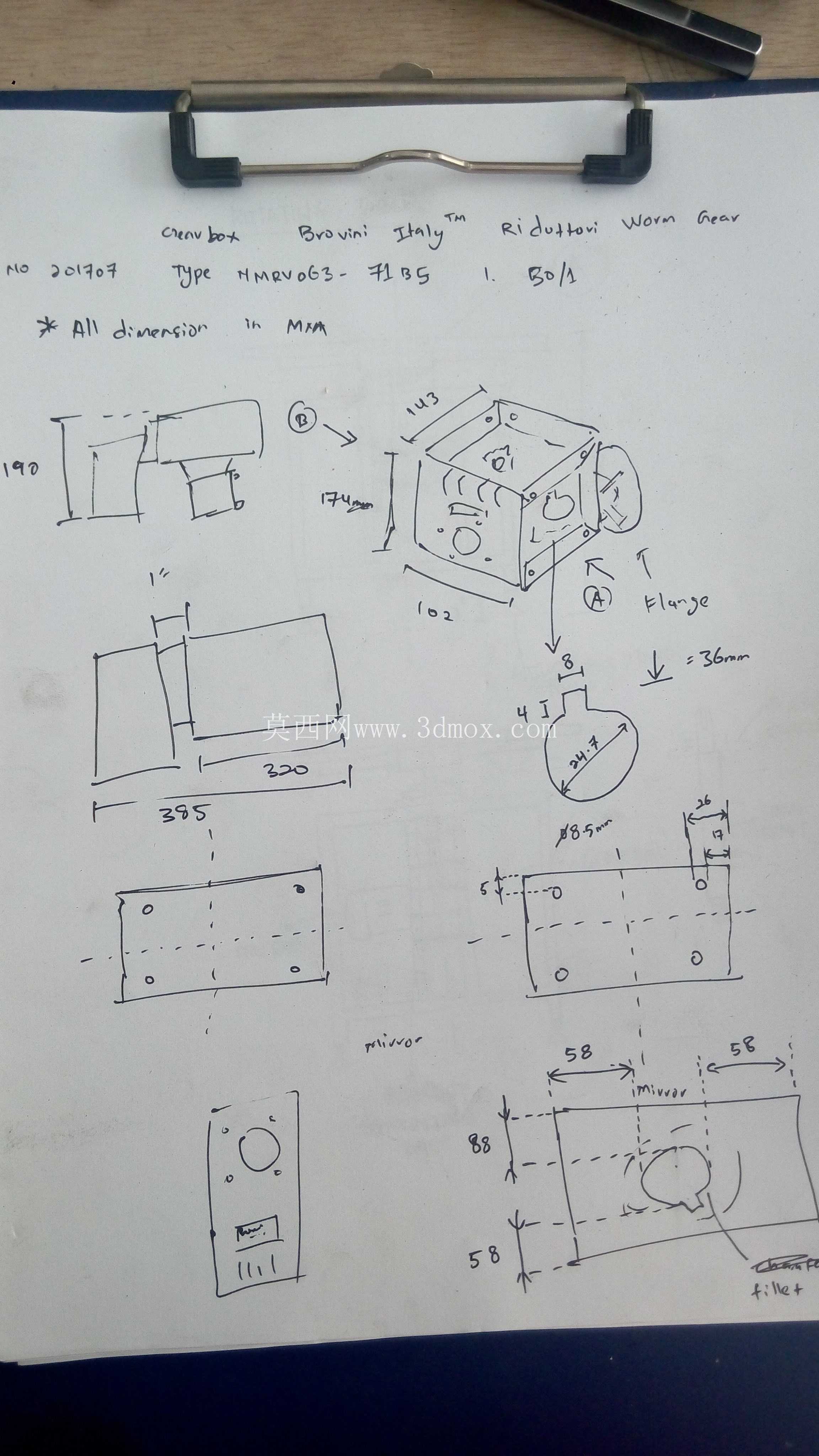

关于外形尺寸与安装边界,从结构比例来看,输出端法兰的安装孔分布圆直径适配常规的中小功率减速接口规格,输入轴端的圆柱凸台直径匹配标准的电机连接法兰尺寸,整机的轴向尺寸控制在紧凑范围内,不会在设备侧占用过多的安装空间,底座的安装孔间距符合通用传动部件的安装尺寸规范,能够直接替换同规格的其他品牌蜗轮减速箱,不需要对设备机架做二次改孔加工。需要注意的是,这类未完成的结构在后续完善时,要重点核对蜗轮与蜗杆的中心距参数,这是蜗轮副啮合的核心尺寸,一旦偏差超过允许范围,会出现齿侧间隙过大或者卡滞的问题,同时还要补充轴承位的尺寸设计,选择适配的圆锥滚子轴承来承受啮合过程中产生的双向轴向力,保证长期运转下的轴系稳定性。另外壳体上的密封槽尺寸也要对应标准密封圈规格,避免运转过程中出现润滑油渗漏的问题,尤其是输出轴端的旋转密封,要根据输出轴的线速度选择适配的密封件材质,适配不同工况下的润滑与温度要求。
