WPX蜗轮蜗杆减速箱三维结构设计

在各类工业传动场景中，减速装置是匹配原动机转速与执行端负载需求的核心部件，WPX系列蜗轮蜗杆减速箱凭借紧凑的结构、大传动比输出特性，在输送设备、食品包装机械、小型自动化生产线、轻工纺织设备中有着极为广泛的应用，这类减速箱常被布置在设备动力输入端与工作机构之间，承担降低转速、增大输出扭矩的作用，同时可通过蜗杆蜗轮的啮合自锁特性，避免负载端反向传动带来的设备失控风险，在带倾角输送、升降类机构中这一特性可省去额外的制动结构，简化整体设备的传动链设计。

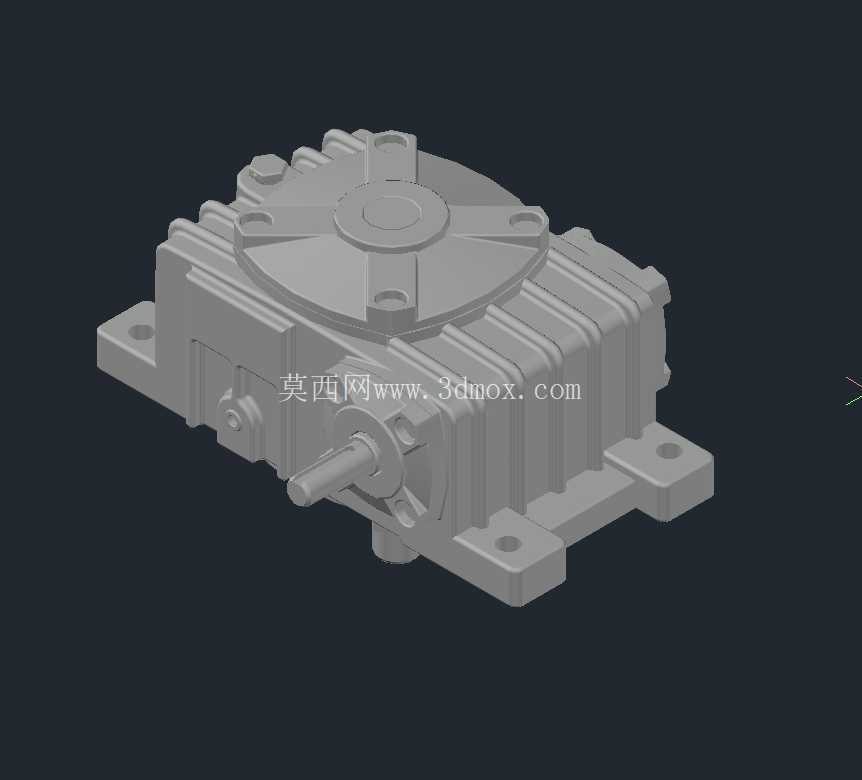

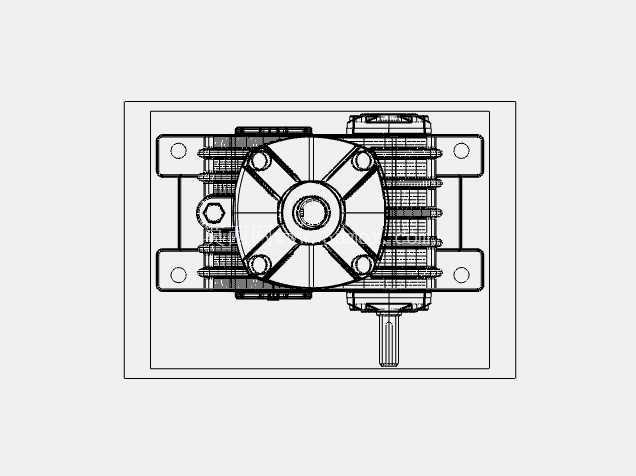

从结构设计逻辑来看，这款WPX蜗轮减速箱采用下置蜗杆的布置形式，输入轴与输出轴呈空间90度垂直交错，这种轴系布局能够在有限安装空间内完成动力的转向传递，适配很多设备内部动力方向需要转换的安装场景。箱体采用带散热筋的一体化压铸结构，外壁的平行散热筋沿着箱体长度方向布置，既可以提升箱体的整体结构刚性，承受蜗轮蜗杆啮合过程中产生的径向与轴向载荷，也能增大箱体与空气的接触面积，在设备连续运行过程中，将箱内齿轮啮合、轴承摩擦产生的热量通过箱体壁快速散出，避免润滑油温过高导致的润滑失效、齿面胶合等问题。箱体底部设置带安装孔的一体式安装脚，安装脚的平面经过铣削加工保证安装基准的平面度，四个安装孔的孔位公差按照通用传动设备安装标准设计，可直接适配多数常规设备的安装机架，不需要额外加工转接板。

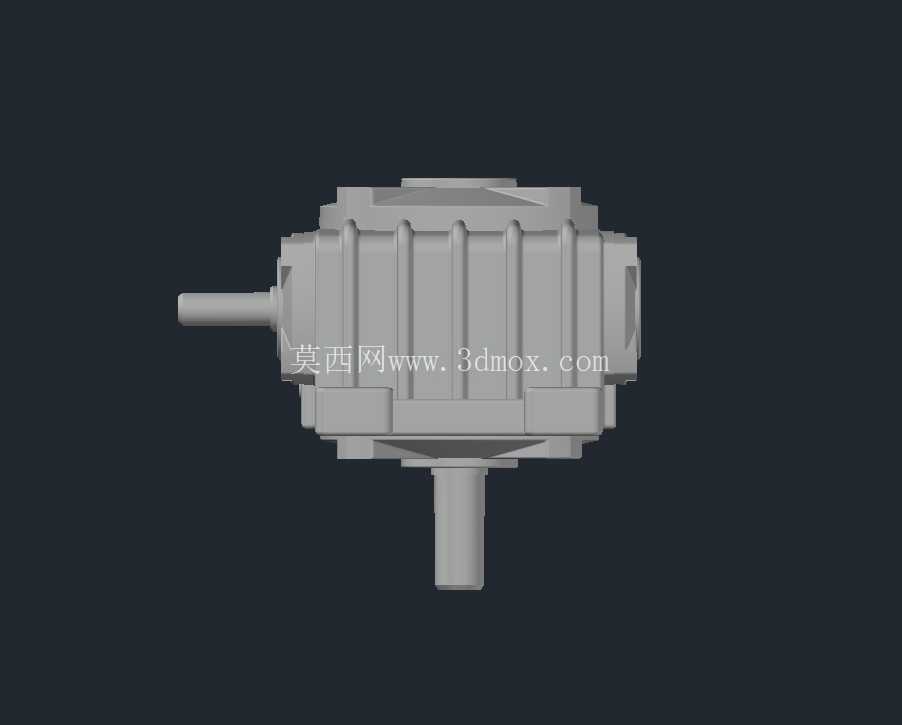

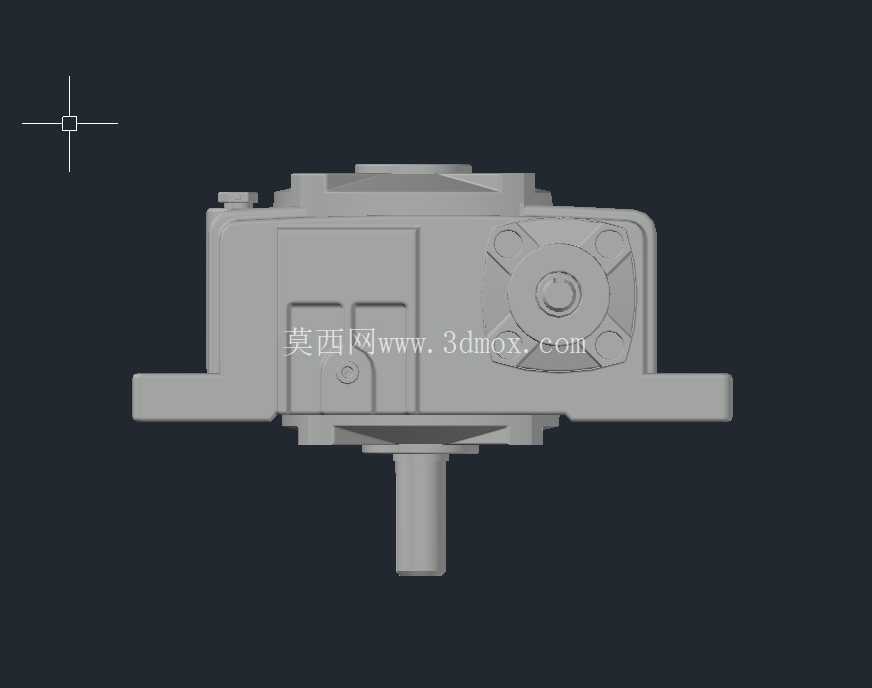

输入轴端采用伸出式轴头设计，轴头加工有标准键槽，可通过联轴器直接与电机输出轴连接，也可搭配带轮、链轮进行动力输入；输出轴同样为平行于箱体安装面的伸出结构，轴径尺寸按照额定输出扭矩设计，可配套安装链轮、齿轮、联轴器等传动件，将动力传递至终端执行机构。箱体上部设置圆形检修端盖，通过螺栓与箱体连接，日常维护时可拆开端盖检查蜗轮齿面的磨损情况，也可通过该位置补充或更换箱体内的润滑脂，端盖与箱体的结合面设计有密封槽，安装密封垫后可防止润滑油泄漏，同时阻挡外部粉尘、水汽进入箱体内部，保护啮合齿面与轴承。

在建模过程中，需要重点关注蜗轮与蜗杆的中心距参数，这是保证啮合精度的核心尺寸，中心距偏差过大会导致齿面接触应力集中，加速齿面磨损，甚至出现卡滞问题；其次要注意轴系上轴承的安装位尺寸，轴承位的公差需按照过渡配合设计，既保证轴承内圈与轴、外圈与箱体孔的装配紧固性，也避免过盈量过大导致轴承游隙过小，运行过程中出现过热烧损的问题。箱体上的安装孔位需要与输入输出轴的中心高保持严格的位置公差，保证设备安装后轴系与配套传动部件的同轴度，避免额外的径向载荷作用在轴端，缩短轴承与轴的使用寿命。

从安装边界来看，这类WPX蜗轮减速箱的整体外形呈长方体结构，上部的端盖直径略大于箱体宽度，安装时需要预留端盖拆卸的操作空间，输入轴与输出轴的伸出长度需要提前与配套的传动件尺寸匹配，避免轴头过长或过短导致的装配干涉。箱体底部的安装脚突出于箱体主体，安装时机架的支撑面需要覆盖整个安装脚平面，避免螺栓紧固后箱体出现变形，导致内部轴系同轴度偏差。在选型配套时，可根据实际负载的扭矩需求、输入转速、传动比参数选择对应规格的型号，这款模型完整还原了箱体的外部结构、轴系伸出尺寸、安装孔位、散热筋结构、端盖连接形式，可直接用于设备布局阶段的干涉检查、安装空间校核，也可作为同类型减速箱自主设计时的结构参考，帮助设计人员快速完成整体传动方案的布局，减少重复建模的工作量，提升设计效率。在实际设备设计过程中，使用该三维模型可提前验证减速箱与周边机架、电机、传动部件的位置关系，避免加工装配阶段出现空间干涉问题，同时可基于模型的安装尺寸直接完成机架安装板的孔位设计，保证加工后的机架可直接与减速箱适配，减少现场整改的工作量。
