0.9t矿用牵引绞车配套减速机结构设计

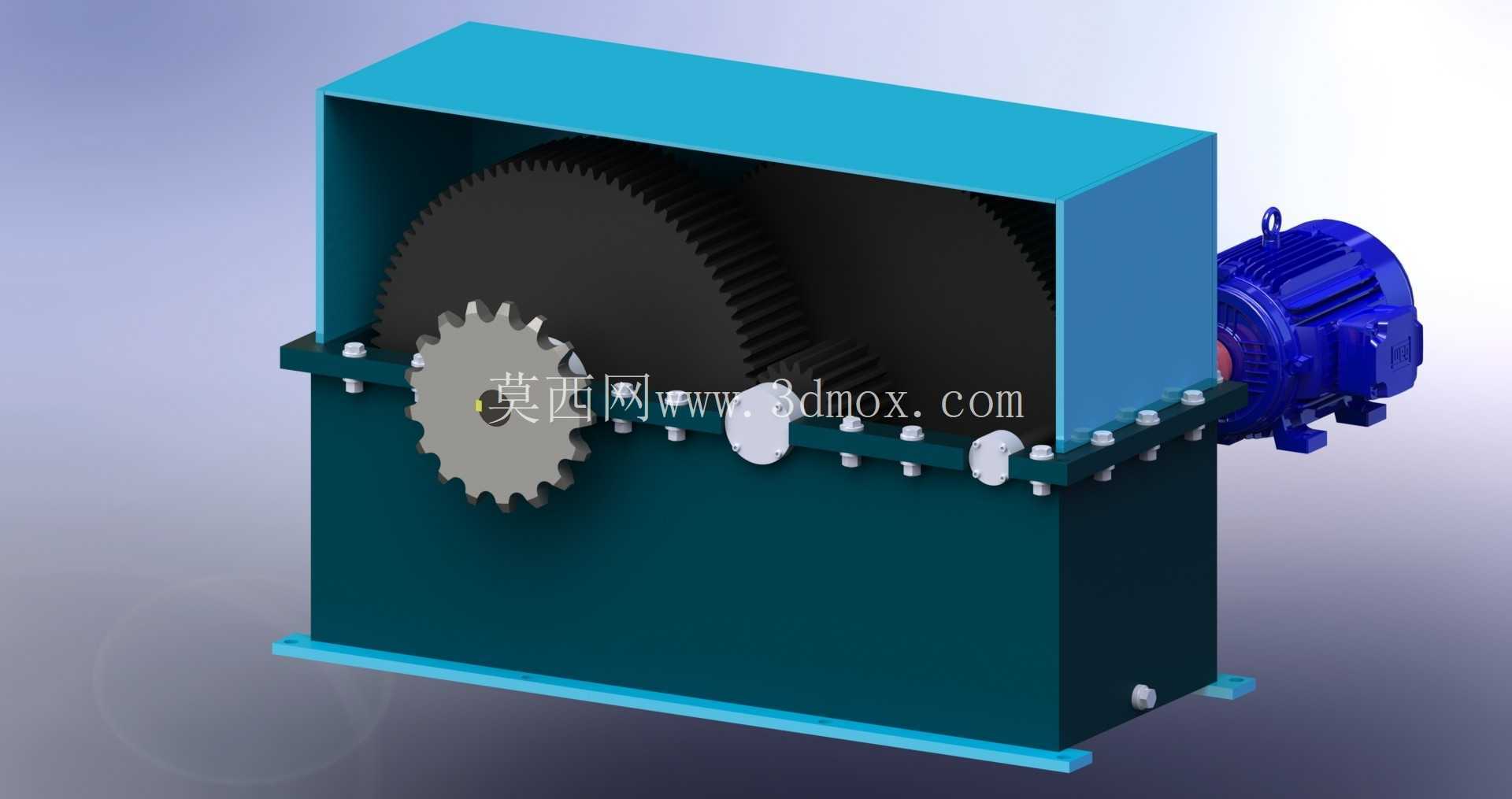

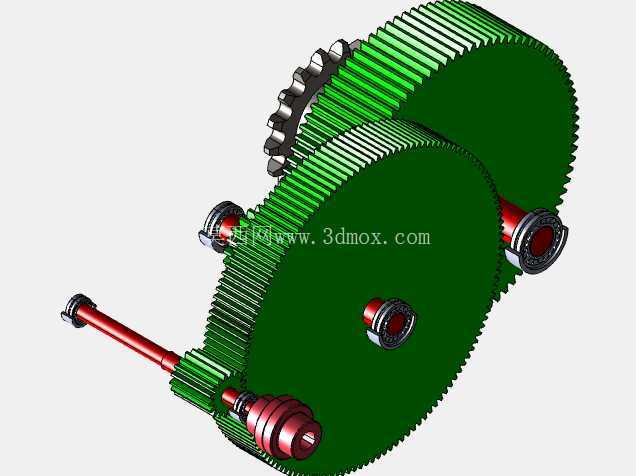

　　这款减速机是为矿用轨道牵引小车配套开发的动力传动部件，核心作用是匹配驱动电机的高转速输出特性，将转速降低到牵引卷筒所需的工作区间，同时放大输出扭矩，满足0.9吨额定载荷下的轨道牵引作业需求，常见于井下短距离物料转运、地面厂区散料定点输送的有轨小车驱动场景。从结构布局来看，该减速机采用两级圆柱齿轮平行轴传动方案，输入轴通过联轴器与驱动电机直连，第一级小齿轮带动大直径从动齿轮完成第一阶段减速，动力传递到中间轴后，再通过第二级齿轮副啮合，最终将动力输出到与卷筒连接的输出轴端，整体传动链短，传动效率稳定，适合持续重载的牵引工况。

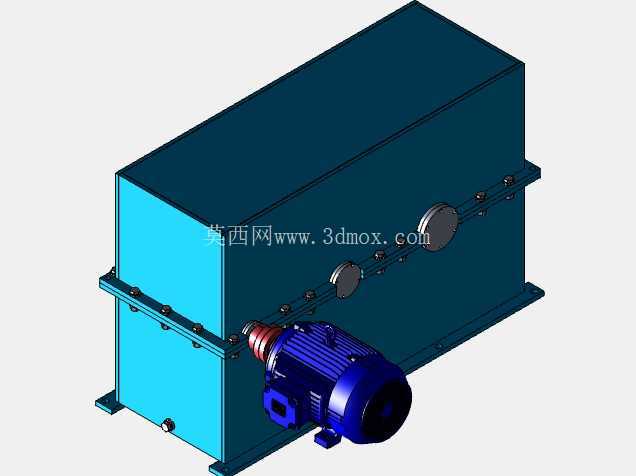

　　设计阶段首先围绕牵引负载做了扭矩匹配计算，按照0.9t额定牵引重量、轨道运行阻力系数、启动瞬时过载系数1.5倍的要求，反推各级齿轮的模数、齿宽参数，齿轮均采用渐开线直齿圆柱齿形，加工工艺性好，后期维护更换配件成本低，齿面经过调质处理，能够承受频繁启停带来的冲击载荷，避免断齿、点蚀等早期失效问题。从安装边界来看，减速机采用剖分式箱体结构，上下箱体通过定位销和连接螺栓紧固，箱体底部设置有带安装孔的固定脚座，可以直接通过螺栓固定在小车车架的安装基准面上，不需要额外制作过渡安装支架，输入轴、输出轴的轴伸端都预留了标准键槽，能够快速和电机、卷筒实现同轴连接，轴端配置有接触式密封圈，防止矿场多粉尘环境下的杂质进入箱体内部，同时避免齿轮润滑油渗漏。

　　箱体侧面设置有油位观察孔和换油口，日常维护时不需要拆解箱体就能观察润滑油液位，定期换油操作便捷。从结构细节上，各级传动轴都采用双轴承支撑布局，轴承选用深沟球轴承，能够同时承受径向载荷和少量轴向载荷，抵消齿轮啮合过程中产生的轴向分力，轴系的轴向定位通过轴肩和轴承端盖实现，装配时可以通过端盖处的调整垫片调整轴承游隙，保证齿轮啮合间隙处于合理区间，降低运行过程中的噪音和振动。

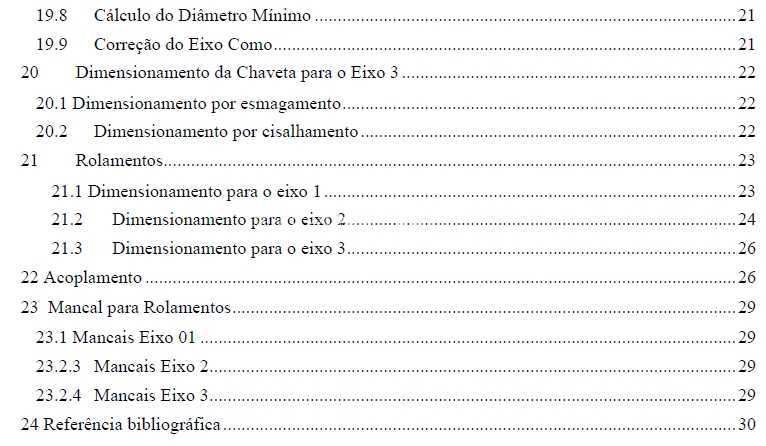

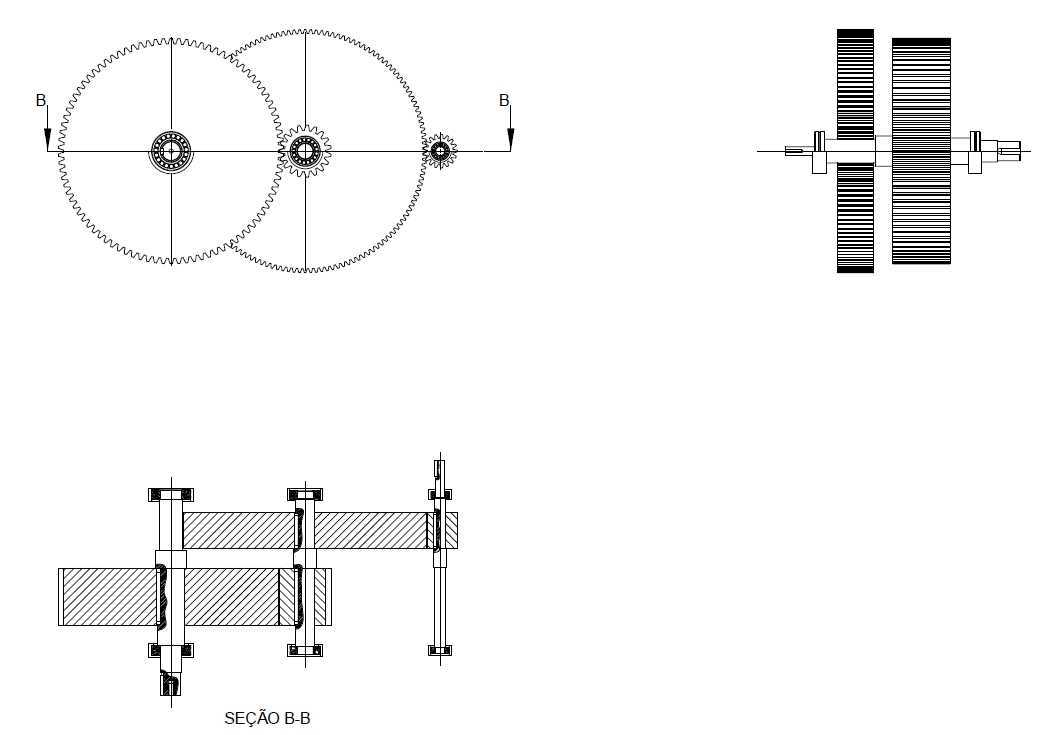

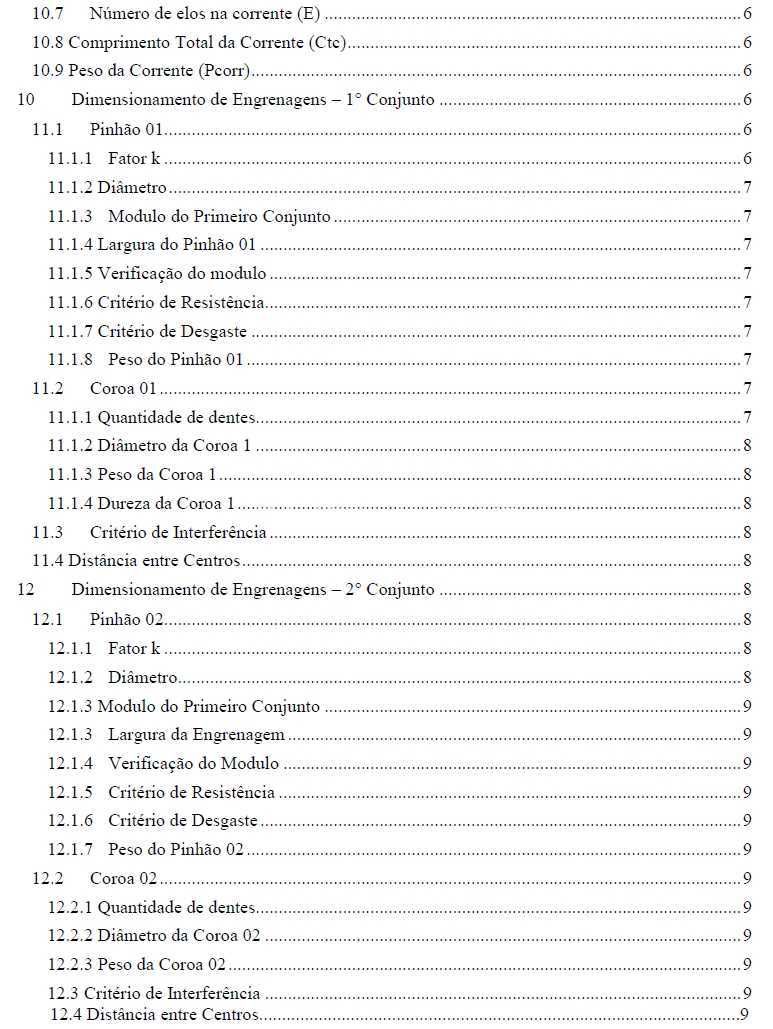

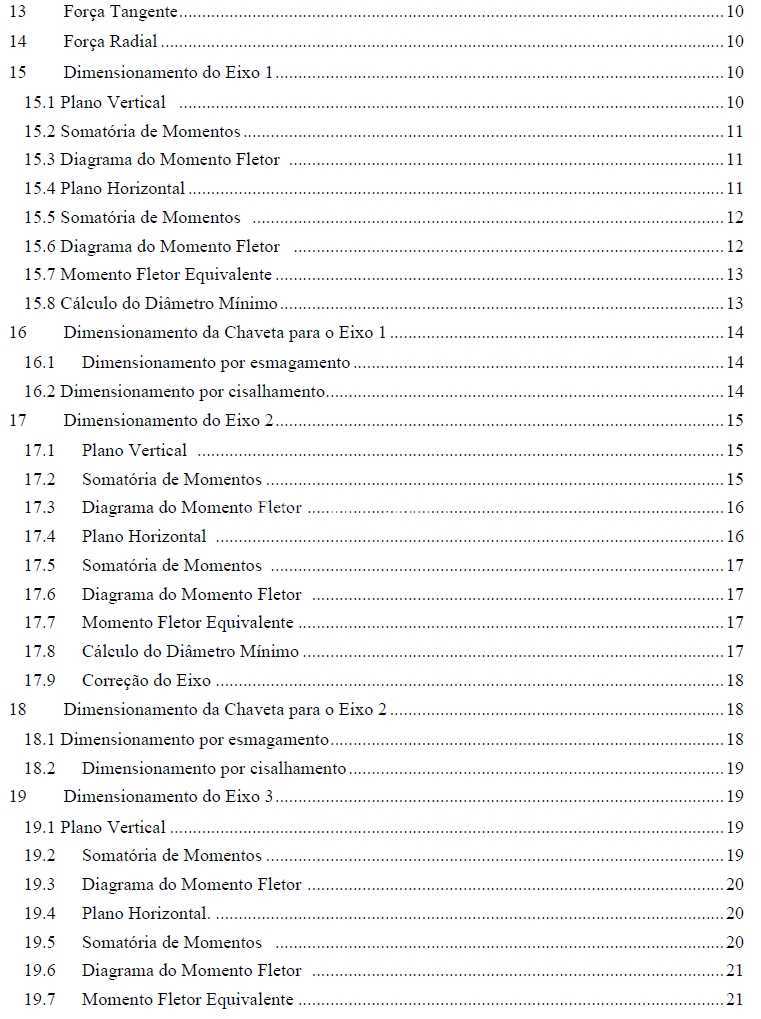

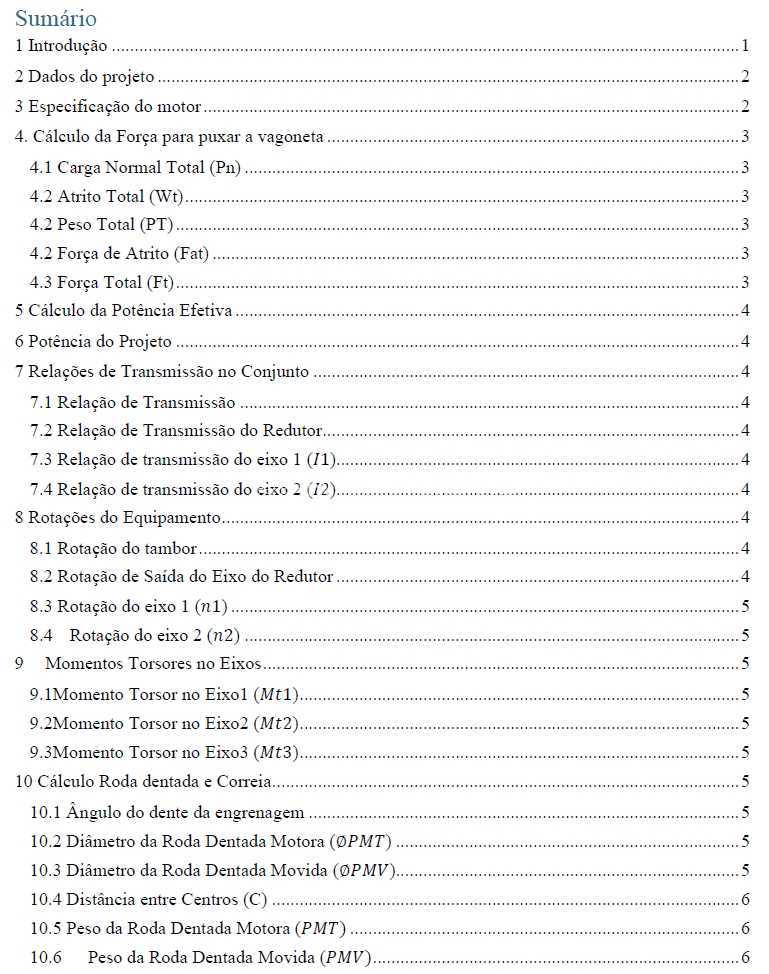

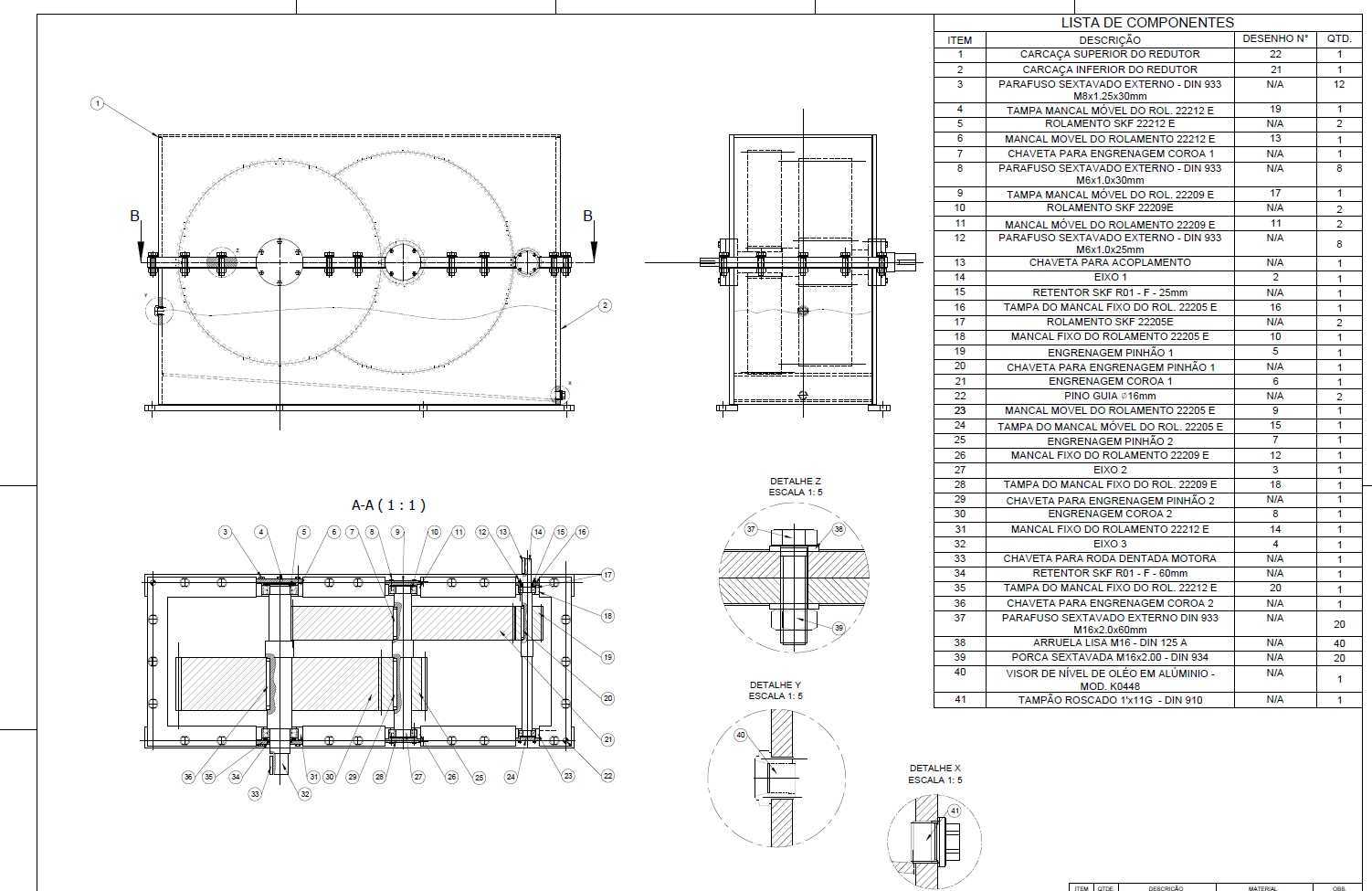

　　图纸中附带的零件明细表对每一个齿轮、轴、轴承、密封件、紧固件都做了明细标注，装配关系清晰，在做三维建模时，可以直接按照二维图纸的尺寸标注完成各零件的参数化建模，按照装配约束关系完成整机装配，还可以通过运动仿真模块模拟齿轮啮合传动过程，验证传动过程中是否存在干涉、齿侧间隙是否合理。在实际选型适配时，需要注意该减速机的输出轴中心高与卷筒安装中心高的匹配度，输入轴的转速、功率参数要和所选驱动电机匹配，不能超额定扭矩使用，尤其是在坡道牵引场景下，要核算瞬时最大扭矩是否在减速机的承载范围内，避免长期过载运行缩短设备使用寿命。该减速机的整体结构紧凑，横向尺寸适配小型有轨小车的车架安装空间，不会超出小车的宽度边界，不会和轨道、车轮组件产生运动干涉，箱体采用铸铁材质，刚性好，运行过程中振动小，能够适应矿场、厂区这类相对恶劣的作业环境，日常只需要定期检查润滑油状态、紧固连接螺栓，就能保证长期稳定运行。
