压铸工装用C型夹紧夹具结构设计

在压铸生产的工序流转环节，C型夹是工位上出镜率极高的夹紧构件，不管是模具合模后的预紧固定，还是待加工压铸件在工位治具上的临时装夹，都能看到这类构件的应用场景。不同于液压或气动夹紧元件需要配套动力源，纯机械结构的C型夹不需要外接管路与线路，在零散的修模工位、临时工件固定场景下，灵活性远高于动力夹紧元件，工人可以单手完成开合操作，在小批量多品种的压铸生产车间里，这类夹具的损耗量常年占据工装耗材的前列。

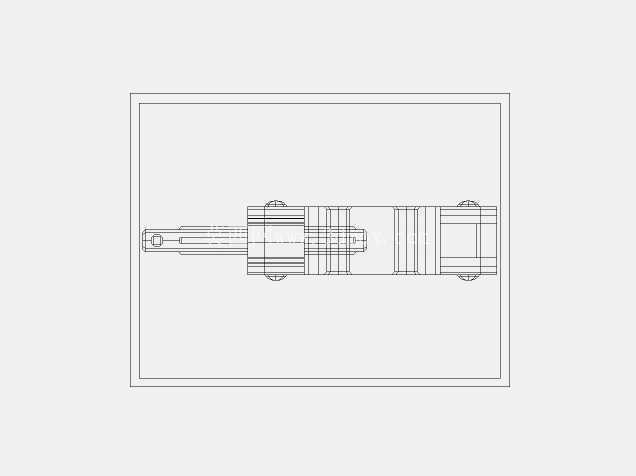

从结构设计逻辑来看，这款C型夹采用了对称式的C型开口框架，框架截面做了等强度的过渡设计，在开口端的受力集中区域做了圆弧过渡处理，避免长期受夹紧力后出现应力开裂的问题。很多新手工程师在设计这类夹具时，容易直接做直角过渡，实际使用中往往在反复加载几百次后就会在转角处出现疲劳裂纹，这款模型的过渡圆角取值刚好匹配常用45号钢调质后的疲劳强度阈值，不需要额外做加强筋就能满足常规工况下的夹紧力需求。夹体的夹持面做了平行度公差控制，两个夹持端面的平面度控制在0.1mm以内，保证夹紧时工件受力均匀，不会出现局部压痕或者夹持偏移的问题。

在实际安装边界上，这款C型夹的开口深度适配压铸车间常用的10-50mm厚度的模具模板、工件治具，夹体的整体外轮廓尺寸控制得比较紧凑，不会在模具周边占用过多操作空间，工人在拆装模具紧固件的时候，不会因为夹体外凸结构碰到扳手等操作工具。夹体的驱动端采用了螺纹进给结构，螺杆的螺距选取了1.5mm的粗牙螺纹，进给速度快，同时具备足够的自锁性能，夹紧后不会因为压铸机的运行振动出现松脱的问题，螺杆的端部做了球面压头设计，压头可以在小角度范围内自适应偏转，即使被夹持的工件表面存在轻微的平面度误差，也能保证压头和工件表面完全贴合，不会出现点接触压伤工件表面的情况。

从功能特性上看，这款C型夹除了常规的压铸工位装夹用途，也可以适配机加工工位的临时工件固定、焊接工位的焊件拼合固定等场景，夹体表面做了发黑处理，在车间潮湿的环境下不容易出现锈蚀，日常维护只需要定期在螺纹位置涂抹少量润滑脂就能保证长期顺畅使用。设计过程中没有采用多余的复杂结构，所有加工面都可以通过普通铣床、车床完成加工，不需要特殊的加工工艺，加工成本低，适合车间批量制作备用。夹体的壁厚经过受力校核，在达到额定夹紧力的时候，夹体的开口变形量控制在0.05mm以内，不会因为夹持变形导致工件定位偏移，完全满足压铸工序中模具预紧、工件固定的精度要求。

很多车间在自制这类C型夹的时候，往往忽略了螺杆端部的压头设计，直接用螺杆端面接触工件，不仅容易压伤工件表面，还会因为螺杆转动时的摩擦力带动工件偏移，这款模型的球面压头和螺杆之间采用了间隙配合，夹紧时压头和工件保持相对静止，只有螺杆转动进给，完全避免了夹持过程中工件移位的问题。同时夹体的C型开口内侧做了轻微的倒角处理，在取放工件的时候不会刮伤工件表面或者工人的手套，细节处理完全贴合车间实际操作的需求。
