中间安装型15U镀金SATA7+15连接器结构

　　在台式机主板、服务器存储背板、工业工控机存储扩展位、嵌入式存储设备的硬件结构设计中，板端SATA连接器是衔接存储介质与主控电路的核心互联部件，这款中间安装型的7+15pinSATA连接器，正是针对设备内部空间紧凑、安装位处于PCB板中部区域的场景做的适配设计，区别于常规边缘安装的SATA接口，它不需要占用PCB板边的布局空间，能让工程师在做板级布线时更灵活地分配走线区域，避免板边接口带来的走线绕路、信号完整性受影响的问题。

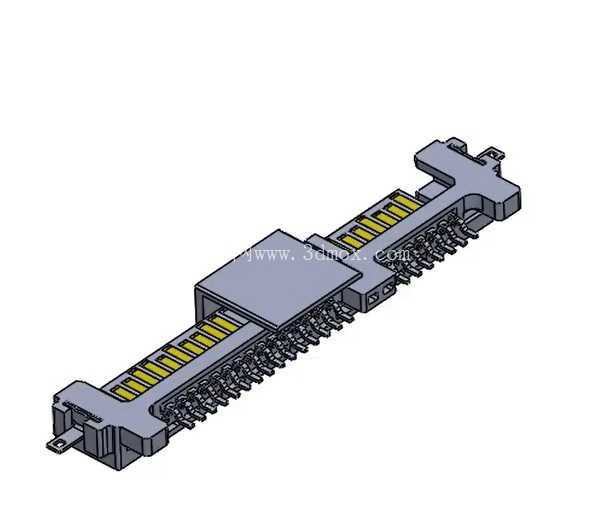

　　从功能分区来看，这款连接器的7pin接触段负责SATA协议的高速数据传输，15pin段承担硬盘供电的传输职能，将数据与供电接口整合为一体，能减少设备内部的线缆数量，降低组装时的线缆插接工序，也能避免多接口分开布局带来的对位偏差问题。接触端子采用15U镀金处理，这个镀层厚度是工业级接插件的常用选型，既可以保证端子接触表面的抗氧化能力，在设备长期运行的温湿度变化环境下，避免接触表面氧化导致的接触电阻升高、数据传输出错、供电压降过大的问题，同时也能平衡镀层成本与耐磨性能，满足存储设备日常运维中多次插拔的使用寿命要求，不会因为几次插拔就出现镀层磨损、基底金属暴露氧化的情况。

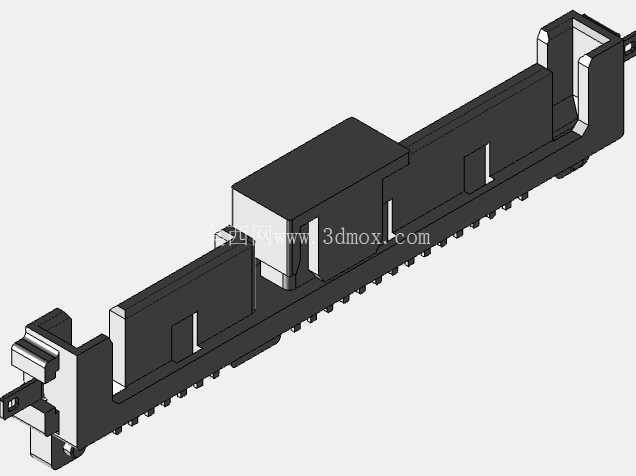

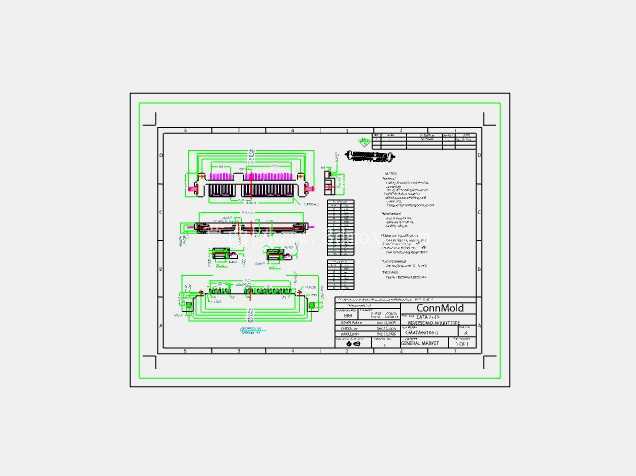

　　设计过程中，中间安装的固定结构是核心考量点，连接器本体两侧设置的定位柱与焊接固定脚，在SMT贴片焊接时可以先通过定位柱卡入PCB的预开孔完成预固定，避免过回流焊时器件移位导致的焊接偏位、虚焊问题，安装后的连接器本体与PCB表面保持平行，公头对插时的受力可以均匀分散到两侧的固定脚与焊接焊盘上，不会因为长期插拔受力导致焊盘脱落、连接器松动。从安装边界尺寸来看，这款连接器的本体高度控制在常规板端接插件的标准范围内，不会超出存储设备内部的硬盘安装间隙，对插方向的导向结构做了倒角处理，公头插入时可以自动导正，不会出现插歪导致的端子弯折、接触件损坏的问题，端子的排列间距严格遵循SATA协议的标准规范，数据段的端子做了差分布局的匹配，相邻接地端子可以屏蔽高速信号传输时的串扰问题，保证3Gbps、6Gbps速率下的信号传输稳定性，不会因为端子布局不合理导致的信号反射、误码率升高。

　　在实际设备选型中，这类中间安装型的SATA连接器常用于ITX小主板、刀片式服务器的存储子板、工业采集设备的内置存储位，这类场景的PCB空间往往十分紧张，板边需要布置电源接口、通讯接口、外设扩展接口，没有多余空间布置SATA连接位，将SATA连接器设置在PCB中部，可以直接对应硬盘支架的中部安装位置，缩短信号走线的长度，减少高速信号的传输损耗，同时供电线路的走线也可以更短，降低大电流供电时的线路压降。连接器的绝缘本体采用耐高温的工程塑料材质，可以承受SMT回流焊的高温环境，不会出现焊接过程中本体变形、端子移位的问题，本体上的端子固定槽做了防退结构，端子压入后不会因为插拔受力出现后退、松动的情况，保证长期使用的接触可靠性。接触端子的弹片角度经过反复调校，公头插入后的接触正压力保持在合理区间，既不会因为压力过大导致插拔力过大、组装困难，也不会因为压力过小导致接触不良、在设备振动环境下出现瞬断的问题，在工业设备存在振动的使用场景下，这种稳定的接触压力可以保证存储连接的可靠性，避免因为振动导致的硬盘掉线、数据丢失问题。
