异形带孔连接固定垫片结构设计

项目分类:通用五金配件 发布时间:2026-06-29 ID:1191051
  • 异形带孔连接固定垫片结构设计
  • 异形带孔连接固定垫片结构设计

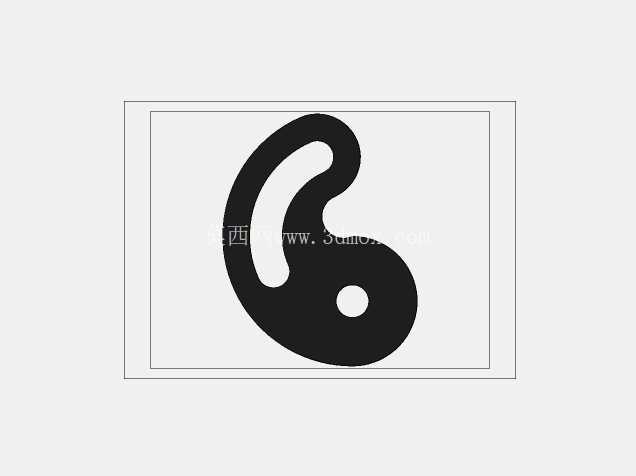

  零件上的两处开孔功能完全不同,一端的大尺寸异形长孔是为了适配安装时的位置调整需求,现场装配时如果型材上的预钻孔存在少量位置偏差,不需要重新扩孔,只需要微调垫片的位置就能对准螺栓,降低现场装配的修配工作量;另一端的小圆孔是精准定位孔,装配时先穿入这个孔的定位销,将垫片的位置完全固定,再锁紧长孔端的螺栓,就能避免设备运行过程中垫片出现移位。设计这类零件的时候,首先要确认的是安装面的平面度要求,因为垫片是夹在型材和被固定的导向条之间,如果零件本身的平面度超差,锁紧螺栓后会导致导向条出现倾斜,输送线上的工件经过时就会出现卡滞。这类异形带孔垫片在轻工自动化输送线的侧边导向限位结构中十分常见,不同于标准圆形平垫的通用适配性,它的异形轮廓是为了匹配特定安装空间的边界约束——在输送线侧边的型材安装位上,相邻两个固定螺栓的间距、旁边避让传动滚轮的弧形缺口,都决定了垫片不能做成规则形状,否则要么会和运动的滚轮发生剐蹭,要么无法覆盖两个连接点的受力面,导致连接松动。从结构上看,零件整体为等厚的平板类结构,厚度方向没有复杂的曲面变化,适合采用压铸工艺一次成型,后续只需要做简单的飞边去除和孔位倒角处理,就能满足装配要求。

  其次是开孔的边缘处理,长孔的内侧边缘要做0.2mm左右的圆角过渡,避免应力集中——因为输送线运行时会产生持续的振动,直角边缘的位置很容易萌生疲劳裂纹,长期使用后会出现垫片断裂的问题。零件的外轮廓曲线全部采用圆弧相切过渡,没有尖锐的外角,一方面是压铸工艺的要求,尖锐的外角会导致压铸时金属液填充不畅,容易出现缺料的缺陷,另一方面是安装维护时的安全考虑,避免检修人员被尖锐边角划伤。从安装边界来看,零件的弧形外边缘是完全贴合旁边滚轮的运动包络线设计的,两者之间预留了0.5mm的安全间隙,既不会因为间隙过大导致导向限位的有效宽度不足,也不会因为间隙过小出现运动干涉。

  零件的厚度选择要结合锁紧螺栓的规格来确定,一般采用M6螺栓连接时,垫片厚度选3mm就能满足受力要求,太薄的话锁紧时容易出现翘曲变形,太厚则会增加不必要的材料成本,同时会让螺栓的有效啮合长度变短,影响连接可靠性。这类零件虽然看起来结构简单,但在实际设备运行中承担着分散连接压力、调整安装间隙、保护被连接件表面的作用,很多设备出现的连接松动、导向偏移问题,往往就是因为这类小零件的结构设计没有结合实际安装场景做优化,直接套用标准件导致适配性不足。在建模过程中,要重点注意轮廓曲线的相切约束,避免出现线段衔接的拐点,否则加工出来的零件轮廓会有明显的接刀痕,影响装配后的贴合效果。

  另外,两个孔的中心距公差要控制在±0.1mm以内,定位孔的尺寸公差取H7级别,保证和定位销的配合精度,长孔的宽度尺寸公差可以适当放宽到±0.2mm,满足位置调整的需求。零件的材质一般选用压铸铝合金,密度小、防锈能力强,不需要额外做表面处理就能满足车间的使用环境,如果是用在有腐蚀介质的场景,也可以换成不锈钢材质,但相应的加工成本会有所提升。在受力校核方面,主要考虑螺栓锁紧时的压应力,以及设备振动带来的交变载荷,通过有限元简单分析就能看到,应力集中的位置主要在长孔的内侧圆弧处,所以这个位置的圆角一定要做足,不能为了省料把圆弧做的太小。实际装配的时候,要注意垫片的安装方向,弧形缺口要朝向滚轮一侧,如果装反了,就会直接和滚轮发生碰撞,导致设备无法运行,所以设计时可以在零件表面做一个很小的方向标识凸点,方便现场装配人员快速识别方向,减少装错的概率。
