木质串柄握持结构三维设计

在日常五金配件与小型操作杆件的配套设计中，串柄这类握持部件的应用场景覆盖范围极广，从手动工具的操作端、家具柜门的抽拉把手，到小型工装夹具的施力握持段，都能见到这类结构的身影。它的核心作用是为操作人员提供舒适的施力接触面，将手部的扭转、拉拽作用力平稳传递到相连的杆件或机构上，避免直接接触金属杆件带来的硌手、打滑问题，同时也能通过外形设计提升整体部件的外观质感。

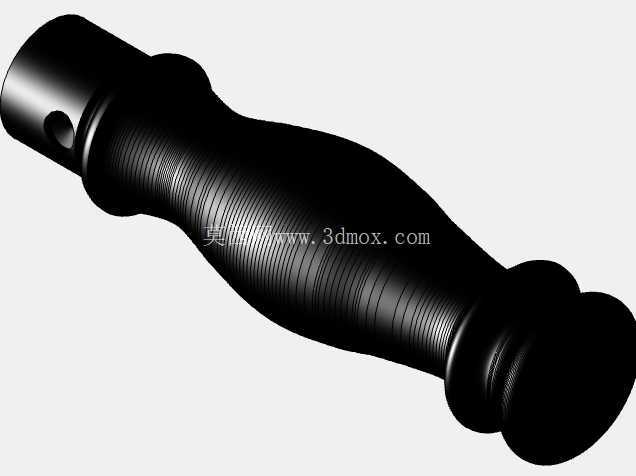

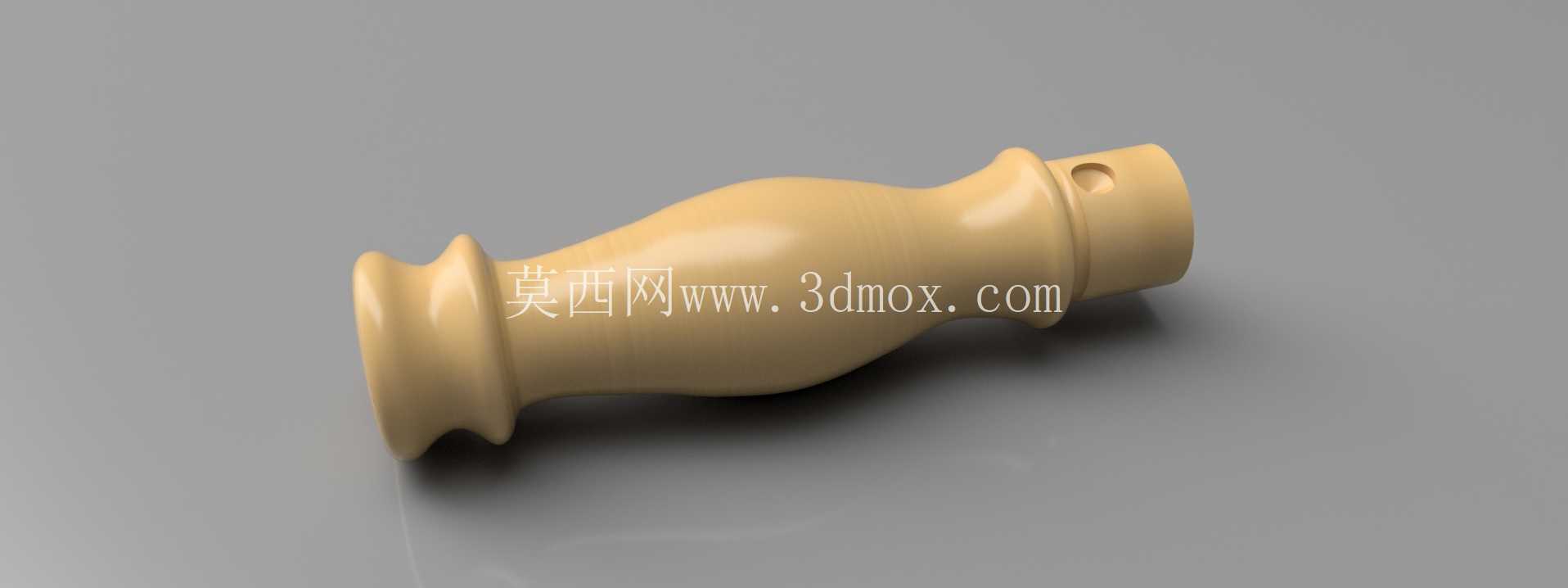

从功能特性来看，这款串柄采用了中间鼓、两端收窄的回转体造型，这种曲面轮廓完全贴合人手握持时的掌心弧度，当四指环绕握压时，指腹能与曲面形成均匀的接触压力分布，不会出现局部应力集中导致的握持疲劳。靠近两端的凸缘结构做了圆弧过渡处理，一方面能在握持时阻挡手部向两端滑脱，尤其是在带油污或者戴薄手套操作的场景下，凸缘的限位作用能大幅提升操作稳定性；另一方面凸缘也能作为安装定位的基准面，在和内部金属嵌件装配时，保证串柄与杆件的同轴度，避免使用过程中出现偏心晃动。

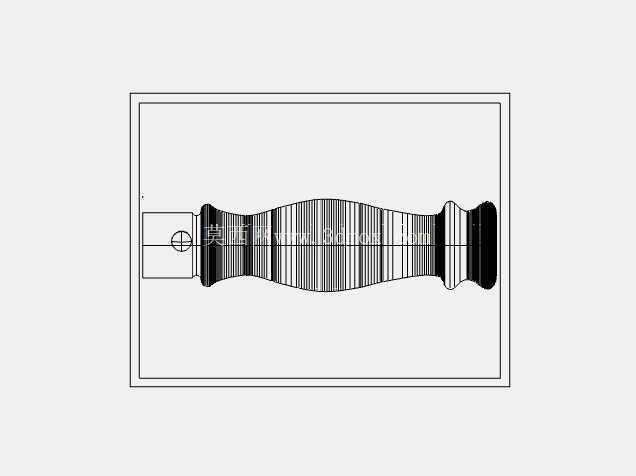

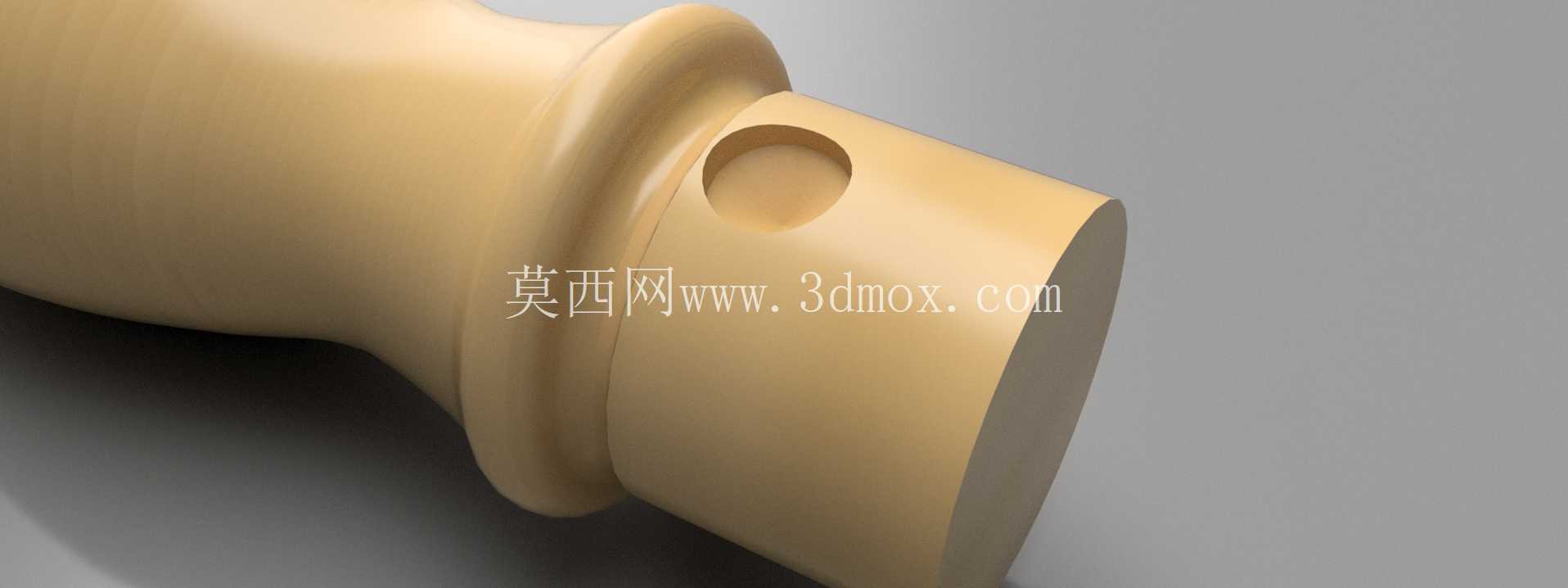

设计过程中首先要明确安装边界条件，串柄的一端预留了径向的销孔，这个孔位是用来穿装固定销，将整个串柄和内部的金属连接杆锁紧，防止长期使用后串柄与杆件之间出现相对转动或者轴向窜动。设计销孔位置时，需要避开握持时的手指接触区域，将孔位设置在靠近端部凸缘的位置，既不会破坏握持面的完整性，也能保证销钉的剪切受力面足够，传递扭矩时不会出现销钉剪断的失效情况。整体的长度尺寸控制在成年人手掌宽度的1.2倍左右，直径最大处适配多数人手的握持围度，既不会因为过细导致握持时捏合力过大，也不会因为过粗导致手指无法完全环绕，降低施力效率。

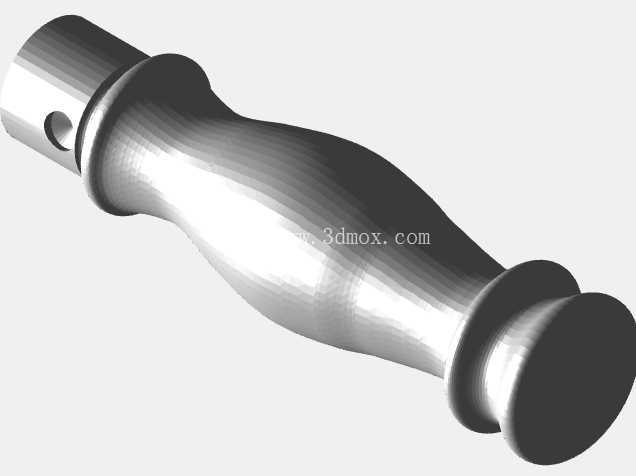

外形曲面的构建采用了多段样条曲线平滑过渡的方式，没有出现尖锐的棱角或者突变的曲面，所有的轮廓转折处都做了R角处理，这不仅是为了握持舒适度考虑，也兼顾了加工工艺性，如果采用木质材料加工，平滑的曲面能减少铣削加工时的刀具震颤，降低表面打磨的工作量；如果采用注塑工艺生产，这种无倒扣的回转体结构可以直接采用对半分模的方式，不需要额外设计抽芯机构，能大幅降低模具制造成本，提升量产时的成型合格率。

在实际选型适配时，需要重点关注串柄内孔与连接杆的配合公差，通常采用过渡配合的公差带，装配时通过压装或者胶粘的方式固定，配合端部的销钉锁紧，能满足多数手动操作场景下的扭矩传递需求。如果应用在需要频繁拆装的场景，可以在内孔中镶嵌金属螺纹套，通过螺纹连接的方式与杆件固定，提升反复拆装后的连接可靠性。另外串柄的表面处理可以根据使用场景选择，比如在潮湿环境下使用可以做浸漆或者包覆防滑橡胶层，在干燥的室内家具场景使用可以直接做木蜡油打磨，保留材质本身的触感。

从结构强度角度分析，这种中间粗两端细的造型，在承受扭转力矩时，应力会自然向直径最大的中间段分散，不会在端部连接位置出现应力集中，相比等直径的直柄结构，相同材料用量下能承受更大的扭转载荷，同时重量分布更均匀，操作时的手感更沉稳。设计时还需要考虑动平衡特性，因为整个串柄是回转体结构，只要保证建模时的曲面同轴度，高速转动场景下也不会出现偏心振动，这一点在配套手动旋转类工具时尤为重要，能大幅降低长时间操作的手部震感。
