带中心孔槽式定位安装基座结构设计

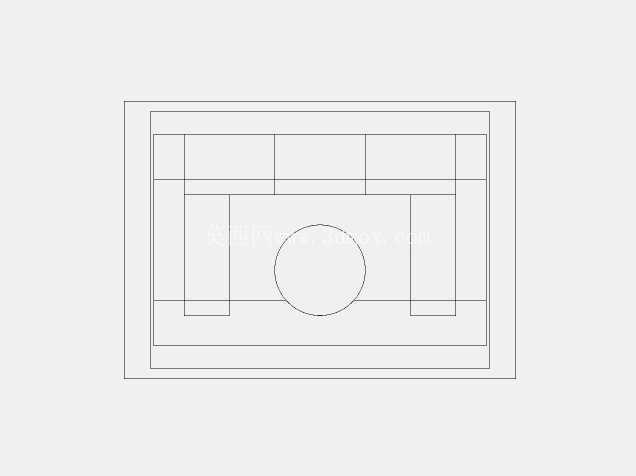

　　这款带中心通孔的槽式基座构件，在中小型自动化生产线的工位定位、工装夹具的承载安装场景中应用十分广泛，很多需要快速对位、重复拆装的工位都会用到这类结构，区别于一体化焊接的固定支座，这种分体式机加工基座可以根据产线调整需求灵活更换安装位置，适配不同规格的待加工工件承载需求。从结构功能来看，基座底部开设的通槽是核心的安装定位结构，槽宽匹配常规工业铝型材的导轨凸台尺寸，安装时可以直接卡入型材导轨，不需要额外加工沉头孔避让螺栓头，沿导轨方向可以无级调整安装位置，调整到位后通过侧面的紧定螺钉锁紧即可，相比传统的螺栓穿孔固定方式，调整效率提升至少40%，也不会在型材表面留下密集的安装孔位，破坏型材的结构强度。

　　基座上表面的中心通孔是功能安装位，孔口做了0.5mm的倒角处理，既可以去除机加工产生的毛刺，避免安装时刮伤配合零件的表面，也能在插入定位销或者安装轴的时候起到导向作用，不需要反复对位就能顺利装入，孔的内壁粗糙度控制在Ra1.6，和配合轴的间隙可以控制在0.02mm以内，满足常规工装的定位精度要求。基座两侧的斜向加强筋是结构强度设计的关键，很多新手设计这类基座的时候容易忽略加强筋的角度，要么做的太陡导致根部应力集中，要么做的太平缓占用过多安装空间，这款结构的加强筋和基座主体的夹角设置为45度，筋的厚度和基座侧壁厚度保持一致，既可以在承受垂直方向的冲击载荷时分散应力，避免基座侧壁从根部断裂，也不会在筋和主体的连接位置形成积屑死角，日常清理工位切屑的时候很容易清扫干净。

　　从安装边界尺寸来看，基座的整体长宽比控制在1.2:1，底部的安装槽深度占基座总高度的1/5，既保证卡入导轨后有足够的配合长度不会出现侧向晃动，也不会因为槽过深导致基座主体的有效承载厚度不足，上表面的两个凸起挡边高度为中心孔深度的1/3，刚好可以对放置在基座上的方形工件起到侧向限位作用，不需要额外加装定位挡块，减少了零件数量。设计这类基座的时候，首先要明确使用场景的载荷特性，如果是用于轻载的电子零件装配工位，基座可以选用硬质铝合金材质，重量轻加工成本低，表面做阳极氧化处理后耐磨性能也能满足使用需求；如果是用于冲压工位的工件承载，就需要换成45号钢材质，表面做发黑处理提升防锈能力，中心孔位置还要加装淬火衬套，避免长期受冲击导致孔位变形影响定位精度。

　　另外在建模的时候要注意所有棱边都做倒钝处理，不只是外露的棱边，安装槽的内侧棱边、加强筋的连接棱边都要做0.2mm的小圆角，一方面是避免加工后出现锋利的边角划伤操作人员，另一方面也能减少热处理过程中的应力集中点，降低零件开裂的风险。很多人在做这类基础零部件建模的时候容易忽略安装公差的匹配，比如底部安装槽的宽度如果只做名义尺寸，实际加工出来如果是正公差，卡入导轨的时候就会出现过盈，需要二次修配才能装入，建模的时候就要提前给槽宽预留0.1mm的间隙配合量，中心孔和配合轴的公差根据使用需求选择，如果是需要经常拆卸的活动配合就选H7/g6，如果是固定安装的过盈配合就选H7/p6，不能所有孔位都用同一个公差标准。这类基座虽然是机械结构里很小的基础零件，但却是整个工装系统精度的基础，任何一个尺寸的偏差都可能导致整个工位的定位精度超差，最终加工出来的工件尺寸不合格，所以建模的时候每一个结构的尺寸设定都要有对应的工程依据，不能凭感觉随意设定参数。
