芒卡斯特双缸立式蒸汽动力装置结构

项目分类:发动机 发布时间:2026-06-29 ID:1191255
  • 芒卡斯特双缸立式蒸汽动力装置结构
  • 芒卡斯特双缸立式蒸汽动力装置结构

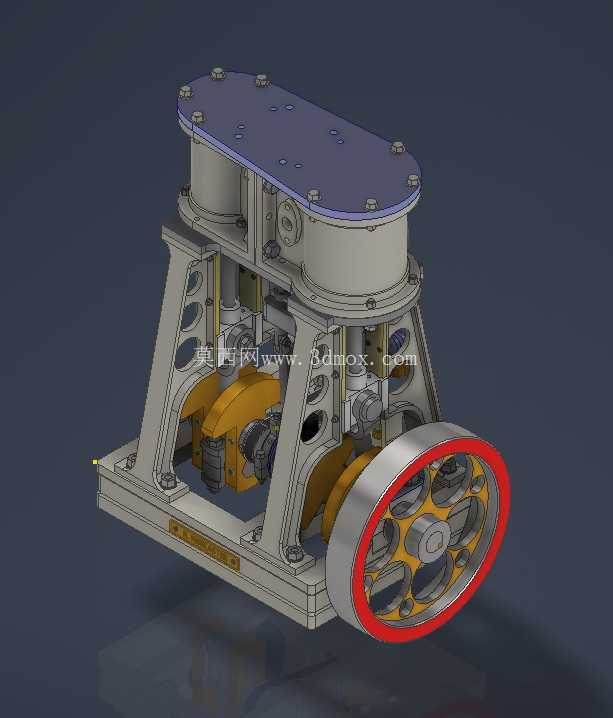

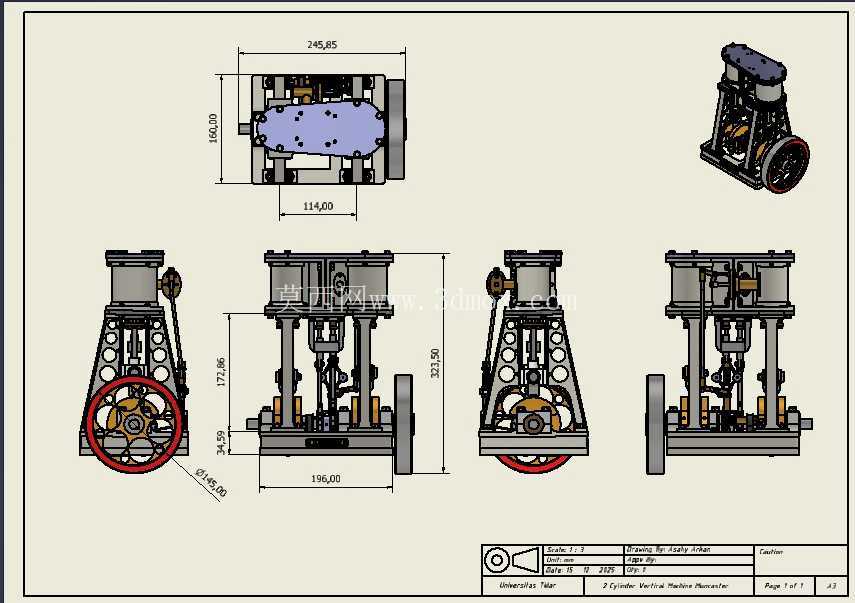

在小型热能动力演示、复古动力装置复刻以及工科教学实训场景中,立式双缸蒸汽机是拆解热能转机械能逻辑的典型载体,这款双缸立式结构的设计,完全围绕小空间下的动力平稳输出需求搭建。从实际落地的安装边界来看,整机采用立式塔状布局,底部为带安装孔的矩形铸铁机座,机座平面预留的四个沉头安装孔可直接固定在木质或金属基座上,安装时需保证机座水平度误差不超过0.1mm/m,避免后续飞轮运转出现偏磨;整机重心沿机座中心垂线分布,横向最大外廓尺寸由带红色轮缘的飞轮决定,飞轮突出机座侧面的距离约为缸体直径的三分之一,安装时需在飞轮侧预留不小于轮径二分之一的检修空间,方便后续调整曲柄连杆间隙、检查飞轮键槽配合状态。

功能特性上,这款双缸结构完全规避了单缸蒸汽机动力输出不连续、死点位置需要外力辅助启动的缺陷,两个蒸汽缸沿机座纵向对称布置,高压蒸汽通过配气机构交替送入两个气缸,推动活塞做上下往复运动,活塞的直线动力通过活塞杆传递到曲轴结构,曲轴与大直径飞轮同轴连接,飞轮自身的转动惯量可以储存活塞做功的冗余能量,在活塞处于上下止点的非做功区间释放动能,保证输出轴的旋转运动连续平稳,不会出现单缸结构常见的卡顿、转速波动问题。外露的结构设计没有额外加装全封闭外壳,气缸、活塞杆、曲柄连杆、飞轮这些核心做功部件全部直观可见,既方便爱好者观察整个动力传递的完整路径,也能在教学场景中让学习者快速对应每个部件的功能定位。

从设计思路层面拆解,整个结构的刚性设计优先级很高,两侧的立式机架采用带减重孔的三角支撑结构,在不额外增加整机重量的前提下,保证了气缸安装面与曲轴安装位的同轴度精度,避免长期运转后机架出现形变导致的活塞偏磨、曲轴卡滞问题。配气机构集成在两个气缸的顶部端盖位置,顶部的椭圆形盖板通过一圈内六角螺栓固定,拆解后即可直接调整配气相位,不需要将整个气缸从机架上拆除,大幅降低了后期维护调整的难度。飞轮采用轮辐式结构,轮缘做加厚处理来提升转动惯量,轮缘表面的红色涂层既可以作为运转时的转速观测标识,也能在演示场景中更直观地展示旋转运动状态,轮毂位置通过平键与曲轴输出端连接,锁紧螺母采用防松设计,避免高速运转时出现飞轮松脱的风险。

实际应用中,这类小型立式双缸蒸汽机除了作为经典动力机械的教学演示载体,也常被用于复古动力模型展、科普场馆的互动展项,部分蒸汽动力爱好者也会将其作为小型复古动力装置的动力源,驱动小型发电机、水泵等负载。设计建模时需要重点关注几个配合公差:气缸内壁与活塞环的配合间隙需要控制在0.02-0.04mm之间,间隙过大会导致蒸汽泄漏降低输出效率,间隙过小则会出现热胀卡滞;曲轴与机架轴承位的同轴度公差需要控制在0.01mm以内,避免运转时出现曲轴挠曲变形;连杆小头与活塞销、连杆大头与曲轴曲柄销的配合需要保留合适的转动间隙,同时加装润滑脂槽,保证长期运转时的润滑效果。整机的立式布局相比卧式双缸蒸汽机,占地面积缩小了近40%,更适合在桌面级的展示台、实训台架上安装使用,底部机座上预留的铭牌安装位,可以标注设备参数、制造信息,适配不同的展示与教学需求。在做结构校核时,需要重点验算机架支撑筋的抗弯强度,以及曲轴在两个活塞交替做功时的抗扭强度,保证在额定蒸汽压力下运转时,核心受力部件不会出现塑性形变;飞轮部分需要做动平衡校核,避免高速旋转时产生的振动传递到机座,影响整机的运转稳定性与安装牢固度。
