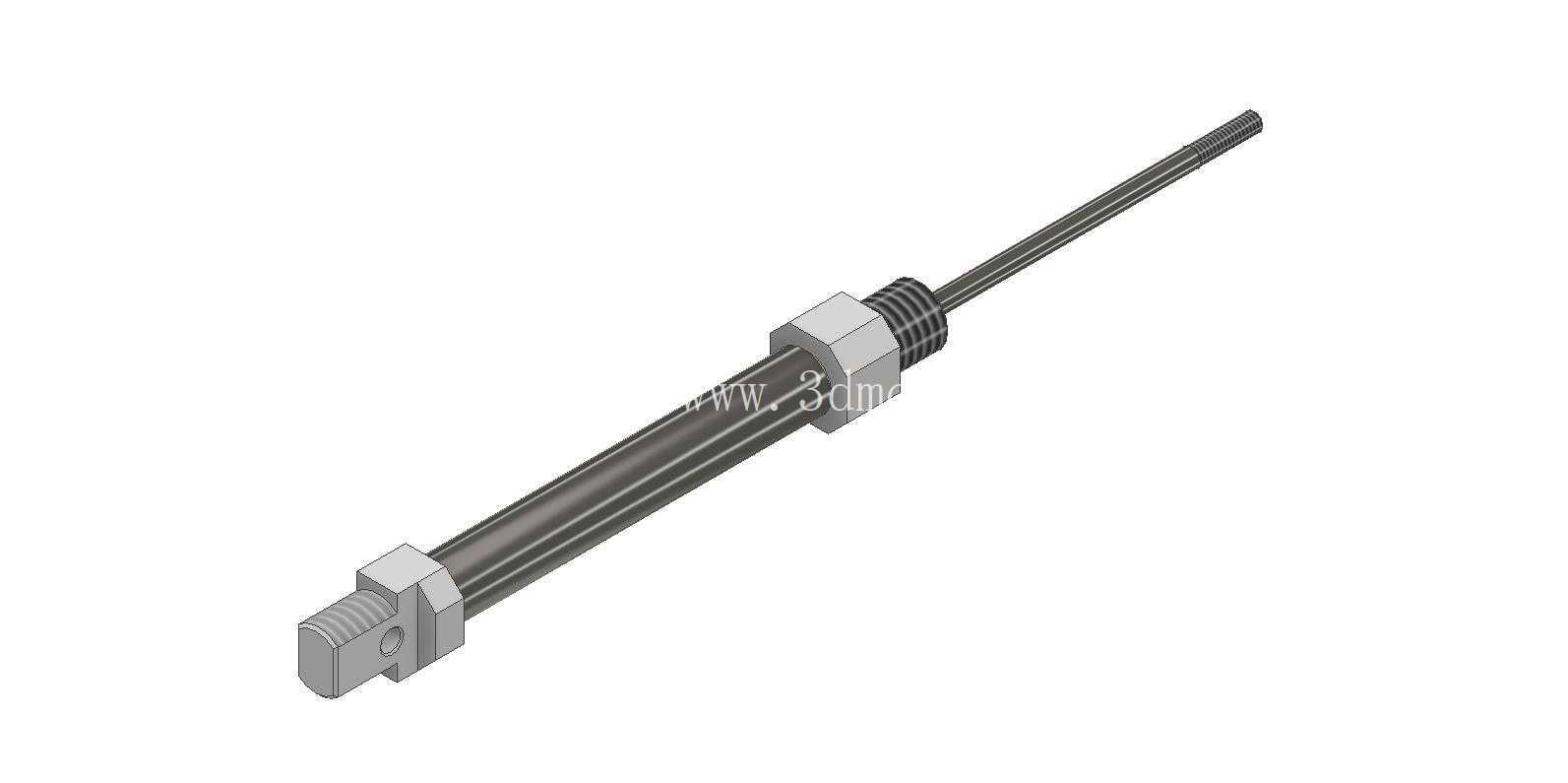

亚德客MI10X50SCA双作用迷你气缸结构

在轻工装配、电子元器件分拣、小型工装夹具驱动这类对安装空间有严格限制的气动回路里，小缸径直动气缸的选型占比一直很高，这款缸径10mm、行程50mm的双作用迷你气缸，就是针对这类紧凑安装场景设计的气动执行元件。从实际使用场景来看，这类小缸径气缸常被用在3C产品组装工位的物料顶出、小型料道的挡料止停、检测工位的探针进给动作上，因为这类工位不需要大输出推力，反而对执行件的外形尺寸、响应速度、安装适配性有较高要求，过大的缸径不仅会占用多余安装空间，还会增加不必要的耗气量，提升整套气动系统的运行成本。

从功能特性上看，这款气缸采用双作用结构，也就是活塞两侧都可以输入压缩空气，实现伸出和缩回两个方向的气动驱动，相比单作用弹簧复位的迷你气缸，它的两个动作方向都能输出稳定推力，不会因为弹簧力衰减导致缩回动作无力，适合需要双向施力的往复动作场景。缸体采用不锈钢材质，一方面是为了在有少量切削液、环境湿度偏高的加工工位里避免缸筒锈蚀，保证活塞运动的顺畅性，另一方面不锈钢缸筒的内壁粗糙度更容易控制到气动元件需要的精度等级，能有效降低活塞密封圈的磨损速度，延长元件的实际使用寿命。气缸内置磁铁的设计，是为了配合外置的磁性开关使用，不需要额外加装位移检测装置，就能通过磁性开关感应活塞位置，给控制系统传递到位信号，简化整套工位的检测结构，不需要在气缸杆端额外加装机械撞块或者行程开关，进一步节省安装空间。

从设计思路层面拆解，这款气缸采用枢轴型PT螺纹的连接结构，这种螺纹属于密封管螺纹，不需要额外缠绕生料带或者加密封垫就能实现气动回路的密封，降低现场安装的操作难度，同时枢轴安装的方式可以让气缸在小角度范围内自适应摆动，适配那些安装面存在少量角度偏差、或者动作过程中气缸需要随动摆动的场景，避免因为安装同轴度偏差导致活塞杆出现别劲、密封圈偏磨的问题。活塞杆采用硬质不锈钢材质，表面做了抛光处理，既可以降低杆端密封圈的摩擦阻力，提升气缸动作的响应速度，也能避免活塞杆在长期往复运动中出现锈蚀、刮伤的问题，防止杂质顺着活塞杆进入缸筒内部损坏密封件。

在外形尺寸与安装边界上，这款气缸的缸径仅10mm，整体缸筒外径控制在极小的尺寸范围内，50mm的行程刚好覆盖小型工位常见的短行程往复需求，不会因为行程过长导致气缸伸出时杆端挠度变大，影响动作精度。安装时需要注意，气缸的轴向安装尺寸要预留出活塞杆完全伸出后的总长度，同时缸体两侧的进气接口要预留出气管接头和气管的弯折空间，避免气管和周边工装结构出现干涉；如果搭配磁性开关使用，要提前确认磁性开关的安装槽位置，预留出开关调整的滑动空间，保证到位信号的触发位置可以根据实际工位需求灵活调整。另外在选型匹配时，要注意这款气缸的活塞杆端连接尺寸，配套的连接接头要和杆端螺纹匹配，避免连接间隙过大导致动作过程中出现晃动，影响工位的重复定位精度。在气动回路搭配上，这类小缸径气缸适合搭配小通径的电磁阀控制，因为缸内容积小，大通径阀会导致充排气速度过快，容易让气缸动作末端出现硬冲击，损坏工装或者加工工件，搭配合适的调速接头可以平稳调节气缸伸出和缩回的速度，适配不同工位的动作节拍要求。
