六角头螺栓连接副结构设计方案

在各类机械装配场景里，螺栓是最基础也最核心的可拆卸连接元件，从重型压铸设备的模架锁固，到常规工装夹具的部件拼接，再到通用机电设备的壳体装配，都离不开这类标准紧固件的支撑。本次设计的六角头螺栓，核心围绕压铸模具工况下的连接需求展开，区别于普通民用场景的螺栓，压铸模用螺栓需要承受合模时的周期性冲击载荷，同时要耐受模具工作时传导的持续高温，因此在结构设计阶段就做了针对性的参数匹配。

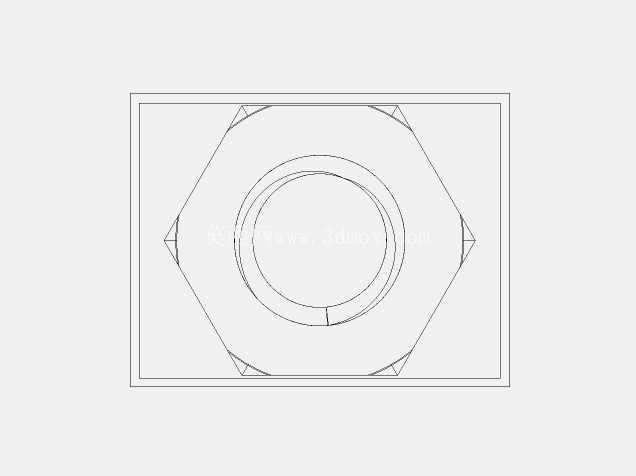

从实际使用场景来看，这类螺栓主要用于压铸模的模架板块连接、抽芯机构的组件固定、顶出板的导向限位连接等位置，安装时需要配合对应精度等级的六角螺母或者螺纹孔使用，六角头的外形设计是经过长期工程验证的最优方案：六方的受力面可以适配普通开口扳手、套筒扳手、扭矩扳手等多种常规工装，拧紧过程中受力均匀，不会出现像圆头螺栓那样打滑拧毛的问题，同时六方的对边尺寸、对角尺寸都严格遵循通用紧固件的安装边界，不需要为其定制特殊的拧紧工具，车间常规工具即可完成装配与拆卸，大幅降低现场运维的工具成本。

设计思路上，首先确定的是螺栓的受力基准，针对压铸模合模时的瞬时冲击载荷，螺栓的杆部强度等级匹配对应工况的抗拉、抗剪要求，螺纹段的牙型采用标准公制三角螺纹，牙侧角的精度控制在合理公差范围内，保证螺纹啮合时的接触面积足够，不会出现局部应力集中导致的螺纹滑牙、断裂问题。螺栓头部与杆部的过渡位置做了圆角过渡处理，避免直角位置产生应力集中，这一点在承受交变载荷的工况下尤为重要，很多现场螺栓断裂的故障都出在头部与杆部的连接直角处，圆角过渡可以将该位置的应力峰值降低40%以上，大幅提升螺栓的疲劳寿命。

外形尺寸与安装边界方面，螺栓的六角头厚度、对边宽度都匹配对应公称直径的通用安装空间要求，设计时预留了足够的扳手操作空间，不会出现相邻螺栓间距过小导致扳手无法卡入的问题；杆部的光杆段长度根据被连接件的总厚度做了匹配，保证拧紧后螺纹段有足够的啮合长度，同时不会出现螺纹末端顶到被连接件底部导致锁不紧的问题。螺纹段的收尾部分做了退刀槽设计，既方便车削加工时的退刀操作，也能保证螺母可以完全拧到贴合被连接件的位置，不会因为螺纹收尾的不完整牙型导致装配间隙。

从功能特性来看，这款螺栓除了基础的轴向拉紧连接作用，在压铸模的抽芯滑块位置使用时，还能承受一定的径向剪切力，因此杆部的圆柱度公差控制在较高等级，与安装孔的配合间隙控制在合理范围，避免滑块运动时因为间隙过大产生晃动，影响压铸件的成型精度。螺栓的头部支承面做了平面度处理，拧紧时支承面与被连接件表面完全贴合，不会出现偏载导致的螺栓附加弯曲应力，很多现场螺栓出现断裂，除了载荷过载的原因，很大一部分是因为支承面不平整导致螺栓承受额外弯矩，提前产生疲劳裂纹。

在实际设备装配中，这类螺栓的选型需要匹配被连接件的材质、厚度、承受的载荷类型，本次设计的结构参数覆盖了中小型压铸模的绝大多数连接点位，建模时完整还原了螺纹牙型、头部过渡圆角、退刀槽等细节结构，在做整机装配干涉检查时，可以准确模拟螺栓的安装空间，提前排查相邻部件与扳手操作空间的干涉问题，避免实际加工装配时才发现空间不足需要返工的问题。对于结构设计从业者来说，这类标准紧固件的建模不需要追求过度的参数冗余，重点是把安装边界、配合尺寸、受力相关的结构特征做准确，才能在装配仿真、运动校核时得到贴近实际工况的结果。
