挤压型材式电子散热片结构设计

在功率电子、工控板卡、小型电源模块的热管理场景里，这类挤压成型的型材散热器是应用覆盖度极高的被动导热部件，不需要额外搭配风冷驱动结构，依靠自身鳍片拓展的换热面积，就能把器件工作产生的焦耳热传导到周边空气里，维持功率器件结温在额定工作区间内，避免过热触发降频、烧毁等失效问题。

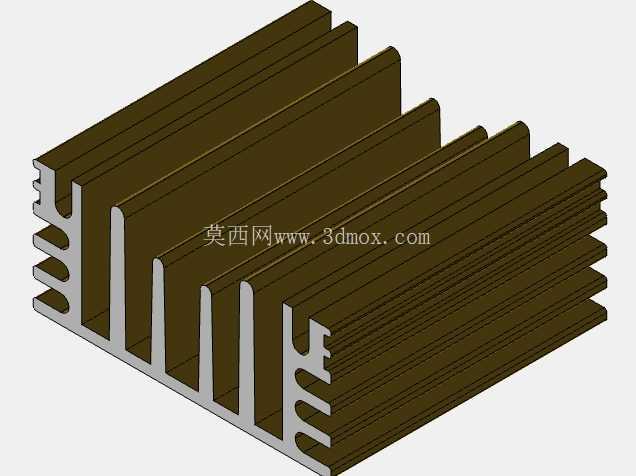

从结构设计逻辑来看，这款散热器采用等距平行直鳍片布局，鳍片厚度、鳍片间距经过匹配常规自然对流工况的参数核算，既保证鳍片有足够的导热刚度，不会在装配、运输过程中出现弯折变形，也预留了足够的空气流通间隙，让受热上升的热空气能顺畅从鳍片间隙排出，形成持续的自然对流循环，不会因为间隙过小导致气流阻滞、换热效率陡降。底座部分采用平整厚壁设计，和发热器件接触的安装面平面度控制在适配常规导热界面材料的公差范围内，不需要额外做高精度研磨就能搭配导热硅脂、导热垫片实现低热阻的接触传导，减少装配环节的二次加工成本。

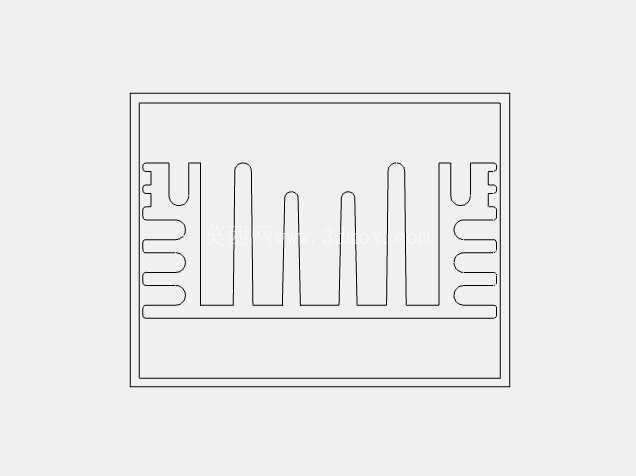

尺寸边界上这款散热器的截面规格为54x23.7mm，长度方向可根据实际器件的发热功率、安装空间做适配裁切，属于通用性极强的标准型材类散热部件。底座两端预留的异形卡槽结构，一方面可以适配PCB板上的卡扣式安装，不需要额外打螺丝固定，提升板级装配的效率；另一方面卡槽也能作为定位结构，和配套的绝缘固定件配合，避免散热器安装偏移导致的器件压合不均、局部热阻过高问题。鳍片根部做了圆弧过渡处理，既可以降低挤压成型过程中的模具应力集中，提升型材挤出的成品率，也能减少热传导路径上的截面突变，让底座吸收的热量能更均匀地传导到每一片鳍片的顶端，避免鳍片上下温差过大导致有效换热面积缩水。

实际选型应用中，这类散热器常匹配TO封装的功率管、整流桥、小型DC-DC模块等发热功率在数瓦到十几瓦区间的电子器件，在开关电源、工控驱动板、小型通讯终端设备里的应用占比很高。设计过程中没有采用复杂的剖沟、插片结构，完全依靠一体挤压成型的工艺实现，生产环节的工序更少，批量制造成本更低，同时一体结构不存在结合面热阻，导热效率比组装式散热器更稳定。鳍片的高度和底座厚度的比例经过优化，既保证了足够的换热面积拓展比例，也不会因为鳍片过高导致根部导热瓶颈，让远离底座的鳍片部分无法参与有效换热。安装适配性上，平整的底座可以根据不同器件的安装需求，后续钻孔加工沉头孔、攻丝孔，适配螺丝固定、弹簧压片固定等多种安装方式，不需要重新开模调整结构，能覆盖多类小批量定制化的散热需求。在常规室温无强制风冷的工况下，这款散热器的热阻参数可以满足多数小功率电子器件的散热要求，不需要额外增加风扇等运动部件，能提升整套电子设备的平均无故障工作时间，减少因为风扇磨损带来的后期维护成本。
