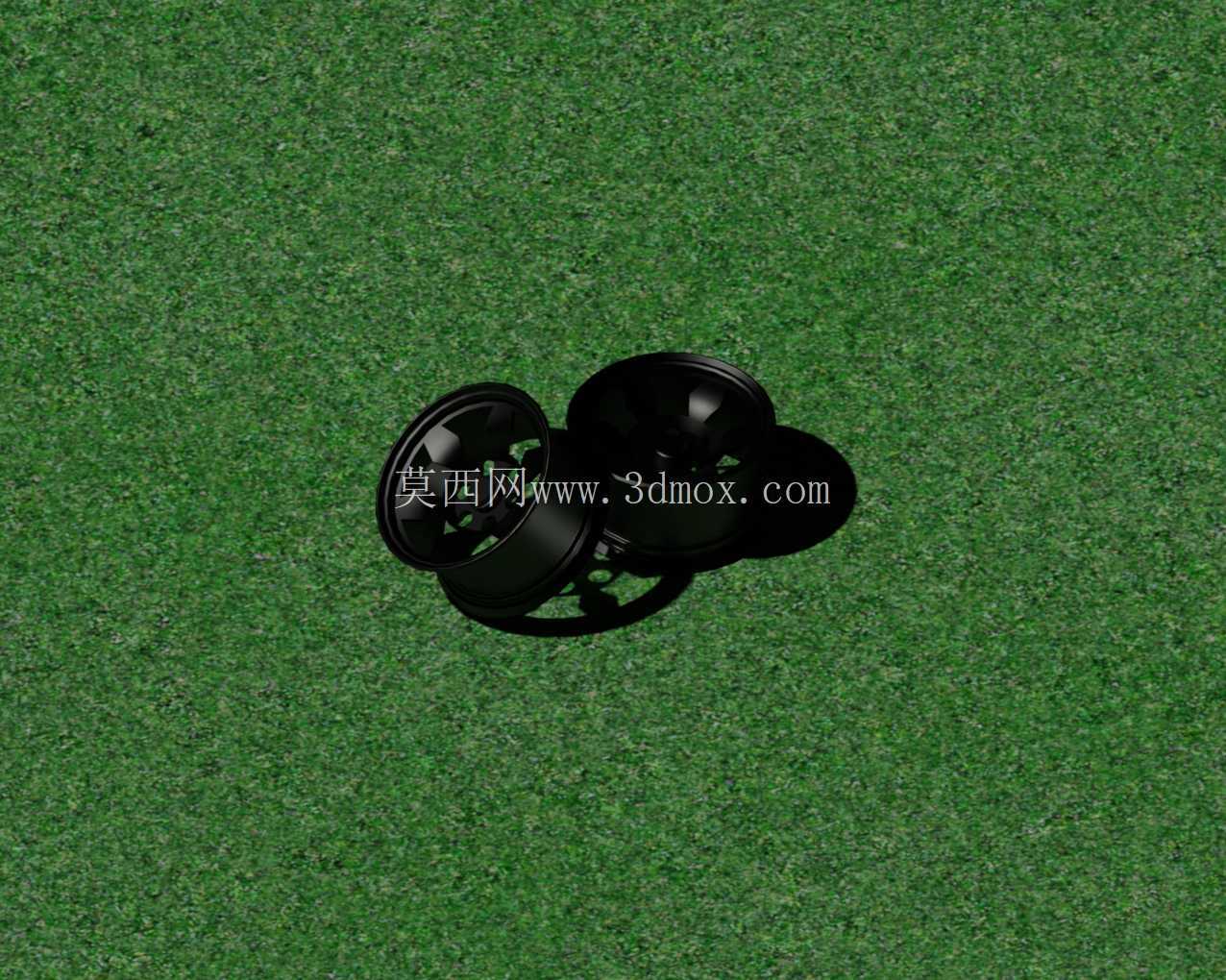

汽车轮毂轮圈结构三维设计方案

　　轮圈作为车辆行走系统的核心承载部件，直接关联整车行驶的安全性、操控稳定性与NVH表现，本次设计的轮圈结构面向民用乘用车配套场景，适配常规15-17英寸轮胎装配需求，可覆盖多数紧凑型家用轿车、小型SUV的装车使用要求。从实际装车工况出发，轮圈需要同时承受垂直方向的整车载荷、转向时的横向侧向力、加减速过程中的扭矩传递，还要应对路面颠簸带来的瞬时冲击载荷，因此在结构设计阶段首先对受力路径做了梳理：轮辐部分采用不等厚渐变结构，靠近轮心安装座的位置厚度更大，向轮辋边缘延伸时逐步减薄，既保证安装法兰位置的连接强度，避免螺栓紧固区域出现应力集中，也能控制整体重量，降低簧下质量，提升整车悬挂的响应速度。

　　轮辋部分的胎圈座尺寸严格匹配国标轮胎装配要求，轮缘位置做了圆弧过渡处理，避免轮胎拆装过程中出现割伤胎圈的问题，同时气门嘴安装孔位预留了标准尺寸的安装空间，位置避开轮辐的加强筋区域，方便后期充气、胎压监测模块的安装维护。设计过程中针对压铸成型工艺做了结构优化，所有转角位置都预留了合理的铸造圆角，避免压铸过程中出现金属液填充不畅、冷隔缺陷，壁厚过渡区域采用平缓斜面衔接，减少铸件成型后的缩孔、缩松风险，轮辐背面的减重槽深度控制在合理范围，既实现轻量化目标，也不会因为壁厚差过大导致压铸后零件变形量超差。

　　安装边界方面，轮心的定位孔直径、螺栓孔分布圆尺寸都对应常规乘用车的轮毂轴承安装参数，螺栓孔周边做了凸台加强结构，分散螺栓紧固时的压应力，避免长期使用后出现螺栓孔变形、轮圈松动的问题。轮圈的偏距参数经过匹配计算，保证装车后轮胎不会超出翼子板边界，同时不会与刹车卡钳、悬挂摆臂发生运动干涉，转向到极限位置时预留足够的安全间隙。从实际使用场景考虑，轮圈的外侧轮缘做了轻微加厚设计，应对日常路边停车时可能出现的路肩剐蹭，降低轻微剐蹭后轮圈变形、漏气的概率，轮辐的造型同时考虑了刹车系统的散热需求，相邻轮辐之间的通风间隙足够让行驶气流穿过，带走刹车盘、刹车片工作产生的热量，避免长距离制动后刹车系统热衰减。

　　整个结构的受力仿真环节重点验证了弯曲疲劳、径向疲劳两个核心工况，在1.5倍额定载荷的循环加载条件下，应力集中区域的安全系数满足行业使用标准，不会出现早期疲劳断裂的问题。针对压铸生产的脱模需求，所有平行于脱模方向的结构面都预留了合理的脱模斜度，减少模具抽芯结构的复杂度，降低批量生产的模具成本，同时也能提升铸件的表面成型质量，减少后续机加工的工作量。轮圈与轮胎配合的密封面区域预留了机加工余量，压铸成型后通过精车加工保证尺寸精度与表面粗糙度，确保轮胎装配后的气密性要求，不需要额外加装内胎即可满足使用需求。
