越野车改装用四珠LED辅助射灯结构

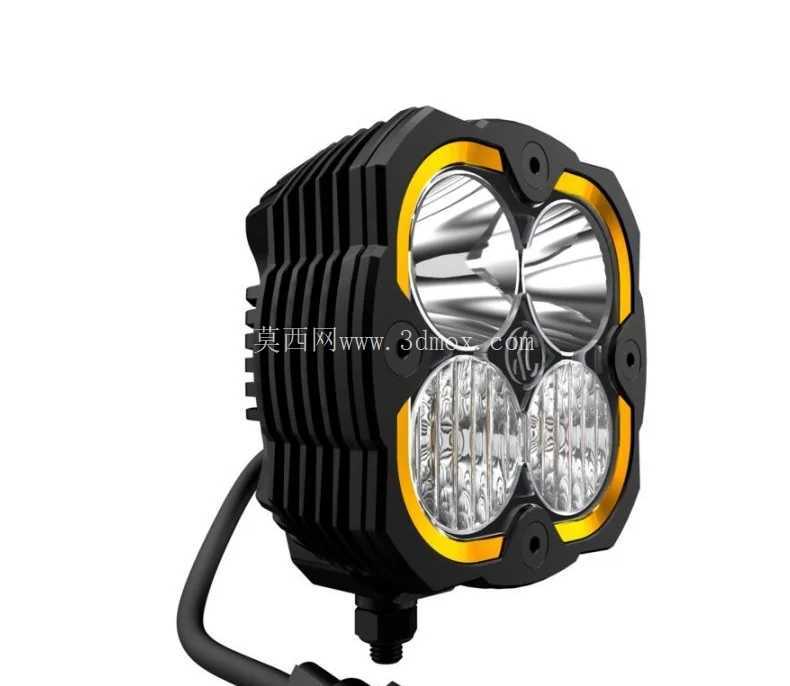

　　这款四灯珠LED辅助射灯，核心应用场景集中在越野车辆的户外行驶照明补充，日常穿越无人区、夜间非铺装路面行进、野外作业探路时，原车大灯的照射范围与亮度往往无法覆盖复杂路况的观察需求，这类辅助射灯可以在车头、车顶行李架、前保险杠位置加装，补足近光漫射与远光聚光的双重照明缺口。从结构设计来看，壳体采用压铸铝合金成型，外壳表面排布的密集散热鳍片不是装饰性结构，每道鳍片的厚度、间距都经过热流仿真校核，四颗大功率LED灯珠持续满功率工作时，结温可以通过铝基板直接传导到压铸壳体，顺着鳍片与行驶气流完成热交换，避免长时间工作出现光衰、灯珠烧毁的问题。

　　灯头正面的黄色装饰环同时兼具密封压圈的功能，将钢化玻璃透镜牢牢压在壳体前端的密封槽内，槽内预置的硅橡胶密封圈可以阻挡高压水枪冲洗、雨天涉水、沙尘灌入时的水汽与杂质进入灯腔内部，满足IP67级别的防护要求，适配越野场景下的恶劣使用环境。四灯珠的布局做了光学分区设计，上方两颗灯珠搭配聚光透镜，照射距离可以覆盖车头前方三百米范围的远距离路况观察，下方两颗灯珠搭配泛光透镜，负责车头两侧近区的大范围漫射照明，减少夜间转弯、穿林时的视野盲区，不用额外搭配单独的聚光、泛光灯具组合，单灯就能兼顾远近照明需求。

　　安装接口部分，灯体底部预留了标准的螺纹安装柱，可以适配市面上主流的越野射灯支架，不管是管式保险杠、A柱支架还是车顶行李架的横置安装位，都能通过配套的调节支架调整照射角度，安装边界上，灯体整体的外轮廓尺寸控制在十厘米见方以内，突出安装面的厚度不超过七厘米，不会在车辆行驶时产生过大的风阻，也不会因为突出过多在穿越灌木、窄路会车时被剐蹭损坏。尾部出线位置做了双层密封处理，电源线采用耐高低温的橡胶护套线，线长预留了一米五的冗余量，方便用户顺着车辆钣金缝隙走线到驾驶舱内的控制开关，接线端做了防水接插件设计，不用破线就能完成电路对接，降低改装时的线路故障风险。

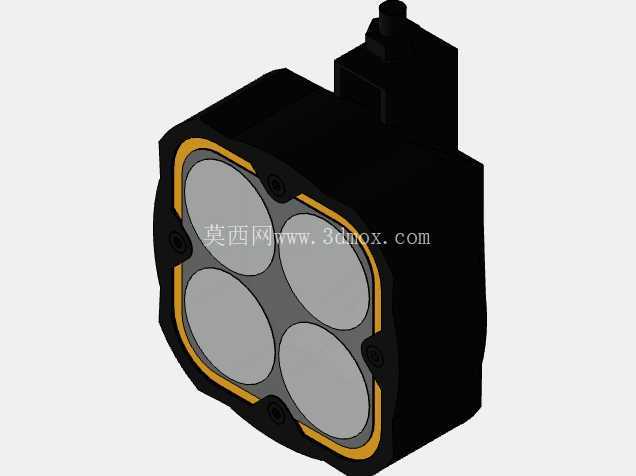

　　从建模的结构还原度来看，壳体的散热鳍片拔模角度、灯珠的透镜曲面、安装柱的螺纹规格、密封槽的尺寸公差都做了准确复刻，不管是做改装方案的装配干涉校验，还是做同类灯具的结构参考设计，都能直接提取相关尺寸做工程校核，不需要重新测绘实物就能完成配套支架、安装位的结构设计。灯体侧面的固定螺丝孔位做了沉台设计，螺丝锁紧后头部不会突出壳体表面，避免长期户外使用出现螺丝锈蚀、积灰难清理的问题，同时也能让整体外观更简洁，减少风阻带来的风噪问题。
