3寸简约款丝杆万向脚轮结构设计

在各类轻型工业设备、工装台架、仓储周转器具的移动支撑场景中，小尺寸丝杆安装脚轮是应用频次极高的行走支撑部件，这款3寸规格的简约款脚轮，正是针对轻载移动场景的安装需求完成的结构设计。从实际应用场景来看，这类脚轮普遍适配于车间内的轻型工具车、小型设备操作台、物料周转架、实验室移动台架等场景，这类场景的单轮载荷通常不超过80kg，对脚轮的安装便捷性、转动灵活性有明确要求，同时不需要过重的结构冗余来增加不必要的成本。

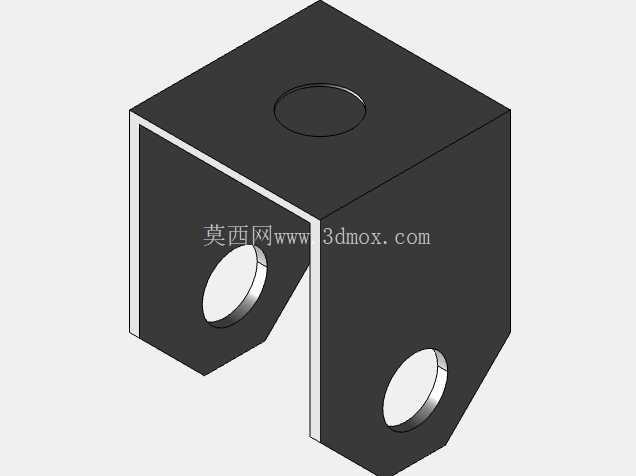

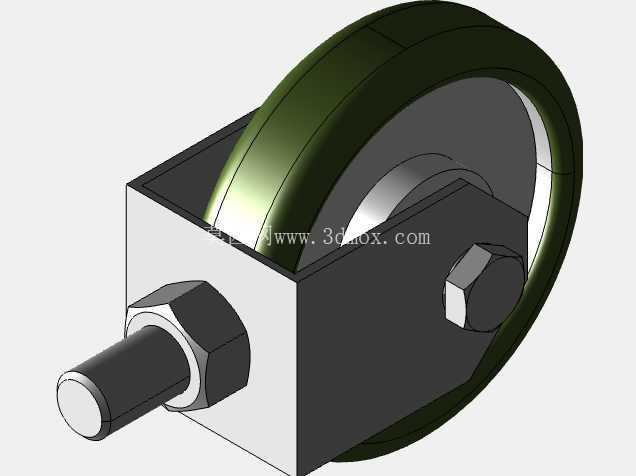

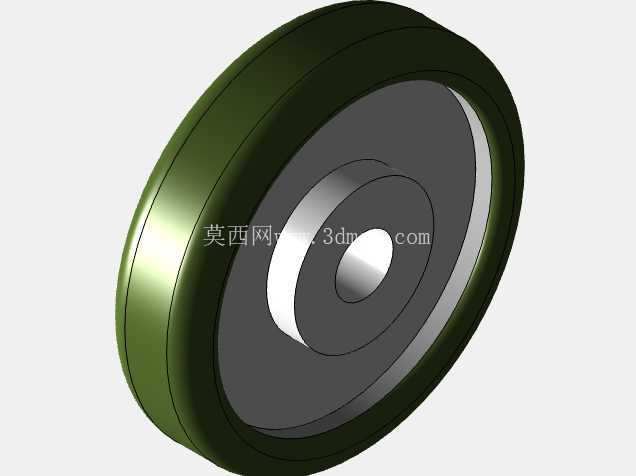

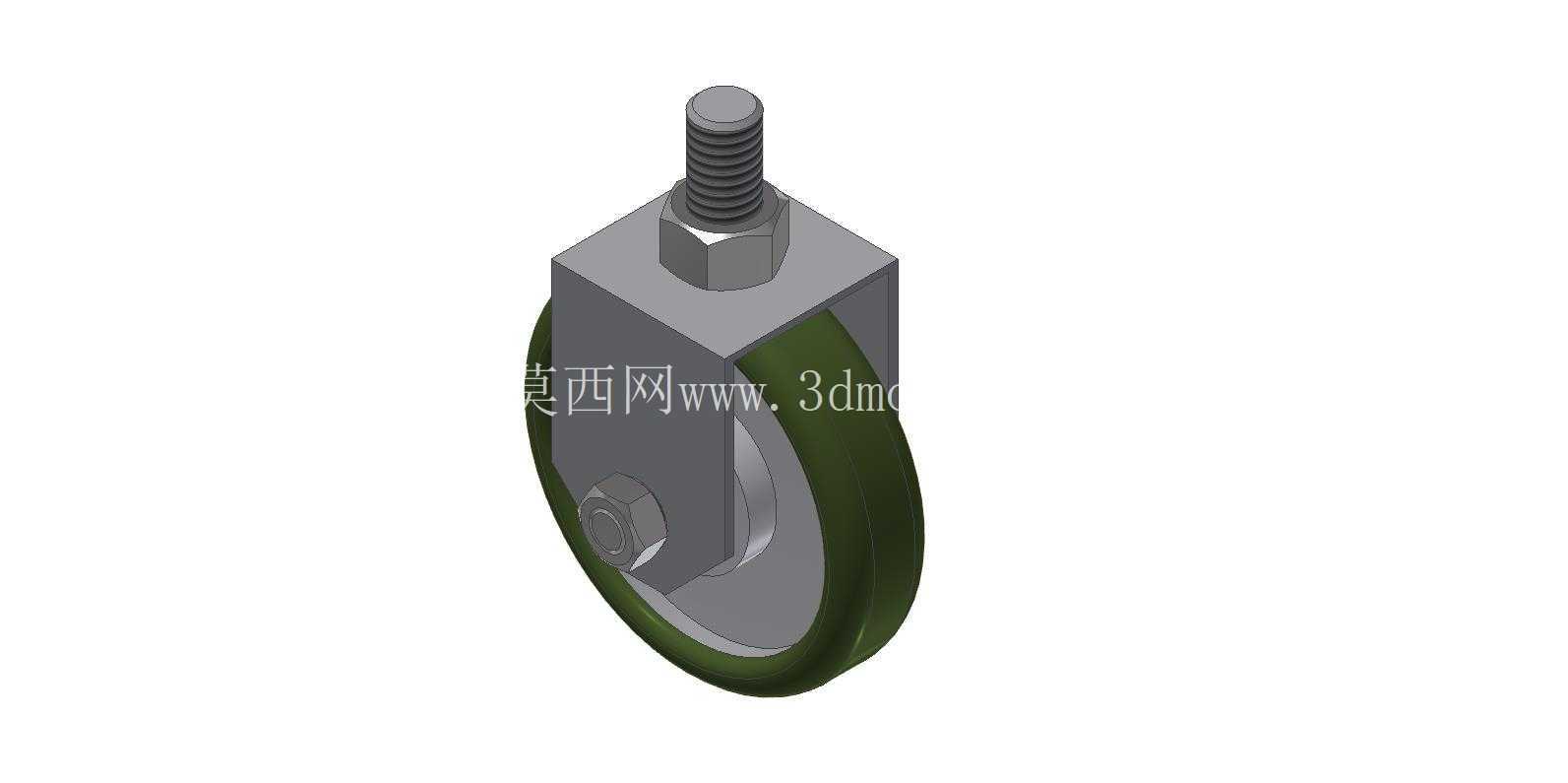

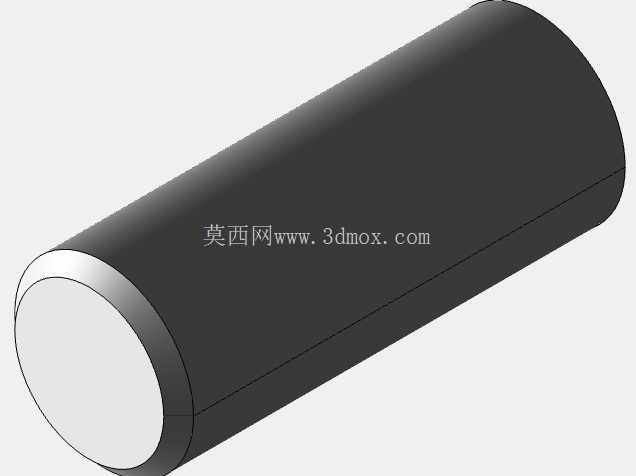

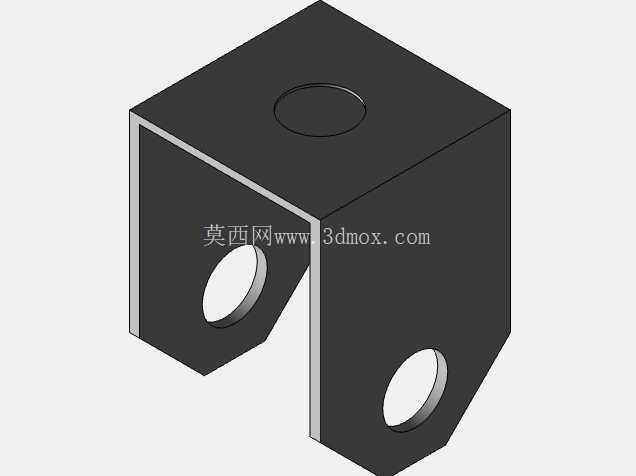

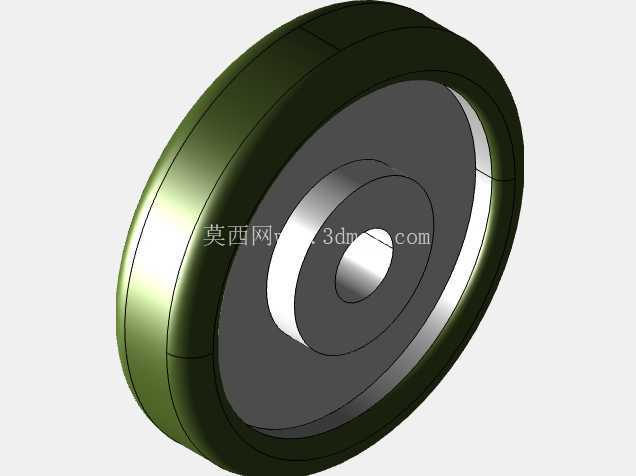

从功能特性来看，这款脚轮采用单轮配侧置支架的结构，轮体采用聚氨酯包金属轮芯的设计，轮面接触宽度适中，在环氧地坪、水泥地面、瓷砖地面等常见工业地面滚动时，既能保证足够的摩擦力避免打滑，又不会因为轮面过硬划伤地面，滚动过程中的噪音控制也能满足车间、实验室等场景的低噪需求。支架部分采用钣金折弯成型的U型结构，轮轴贯穿支架两侧与轮芯中心，轮轴与支架之间采用间隙配合，保证轮体转动时无卡滞，同时轮轴两端做铆压固定，避免长期使用后轮轴脱出。顶部的丝杆安装结构是这款脚轮的核心安装接口，采用M12规格的外螺纹丝杆，配合六角锁紧螺母，安装时只需要在设备底部的安装梁上加工对应规格的螺纹孔或者光孔，从下方穿入丝杆后拧紧螺母即可完成固定，相比平板安装型脚轮，这种丝杆安装方式不需要在设备底部预留大面积的安装平面，适配圆管、方管等各类截面的支撑腿安装，安装调整的灵活性更高。

设计思路上，这款脚轮走的是极简实用的路线，没有额外加装刹车结构、防尘盖等附加部件，整体零件数量控制在最低水平：支架本体、轮体、轮轴、顶部丝杆与锁紧螺母、轮芯内嵌的轴承，全部零件加起来不超过7个，既降低了加工与装配的成本，也减少了长期使用过程中可能出现故障的节点。轮体与支架之间的间隙控制经过反复校核，既保证轮体转动时不会和支架内壁发生摩擦，又不会因为间隙过大导致轮体晃动，在直行状态下轮体可以保持稳定的滚动轨迹，转向时支架可以绕顶部丝杆的轴线360度自由转动，转向阻力小，推动设备转向时不需要施加过大的外力。

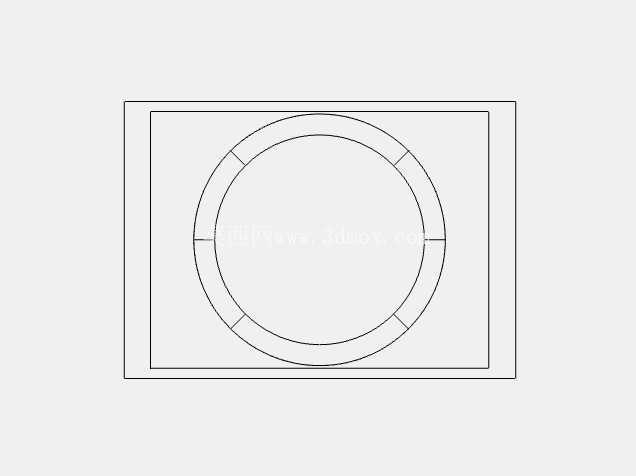

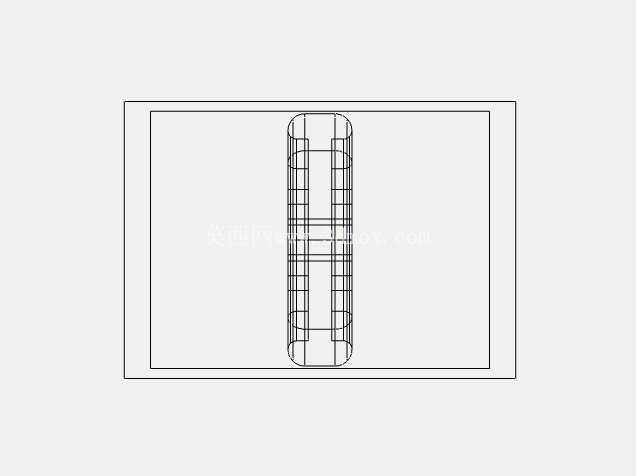

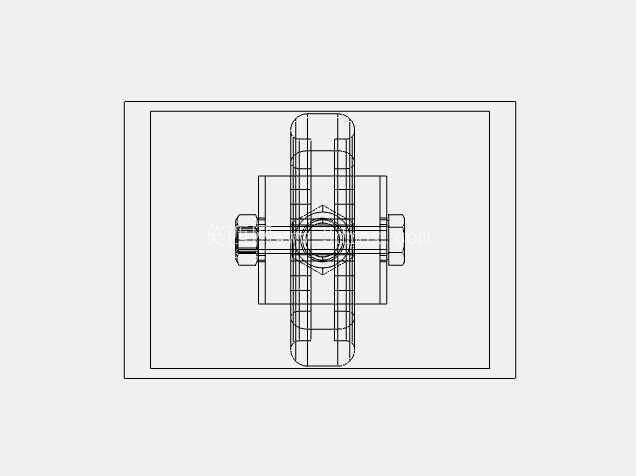

从外形尺寸与安装边界来看，这款脚轮的整体安装高度从丝杆顶端到轮体最底端的尺寸控制在适配3寸轮的常规高度范围，丝杆露出支架顶面的长度足够适配10mm以内厚度的安装板或者支撑腿壁厚，锁紧螺母可以在丝杆的有效螺纹行程内任意调整位置，适配不同厚度的安装基材。轮体的直径为3英寸，也就是76.2mm，轮面宽度约25mm，支架的外侧宽度略大于轮体宽度，整体横向占用空间小，安装在设备支腿底部不会突出支腿侧面过多，避免在设备移动过程中脚轮剐蹭周边的物体。需要注意的是，这款模型中仅包含脚轮的支架与轮体主体结构，轮体中心用于固定轮轴的M8螺栓、配套的M8螺母，以及顶部丝杆上的M12锁紧螺母，在实际加工装配时需要按照对应规格选配标准件，不需要单独定制加工，这也符合工业脚轮设计中尽量采用通用标准件降低成本的原则。

在实际选型使用时，需要根据设备的总重量核算单轮载荷，四个脚轮同时承载时要考虑偏载系数，避免单轮过载导致轮体变形或者支架断裂。安装时要保证四个脚轮的安装高度一致，避免出现个别脚轮悬空导致受力不均的情况，丝杆拧入安装基材的深度要足够，至少要保证有5牙以上的螺纹啮合长度，避免设备移动过程中丝杆从安装孔中脱出。轮芯内嵌的轴承需要定期加注润滑脂，长期在多粉尘、潮湿环境下使用时，可以额外加装防尘密封圈，延长轴承的使用寿命。这款脚轮的结构没有复杂的曲面或者特殊加工工艺，支架采用常规的钣金冲压、折弯工艺即可成型，轮体的聚氨酯包胶也是行业内成熟的加工工艺，整体加工难度低，适合批量生产，能够满足大部分轻型移动设备的支撑移动需求。
