重载万向平底安装工业脚轮结构设计

这款万向脚轮的设计，核心是解决工业场景下中小型设备的短距离移位与转向需求，日常在车间流水线旁的工具柜、轻型物料周转车、小型检测设备台架、仓储区的中型置物架底部都能见到这类部件的身影，它不需要额外搭配复杂的传动结构，仅靠自身的回转支承结构就能实现360度水平转向，配合滚轮的滚动特性，能让数百公斤级的设备仅靠单人推力就完成位置调整，大幅降低车间内设备移位、物料转运的人力投入。

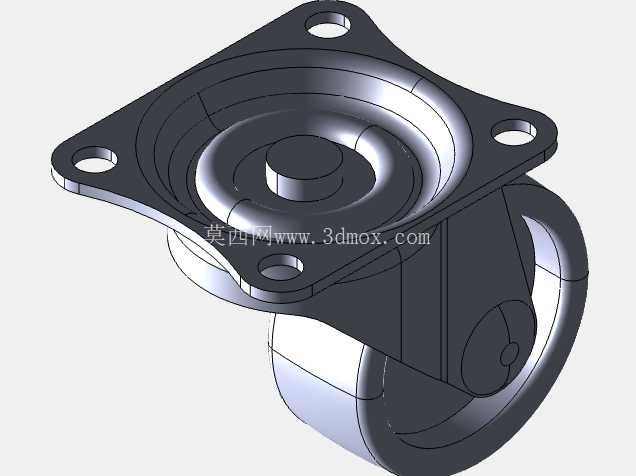

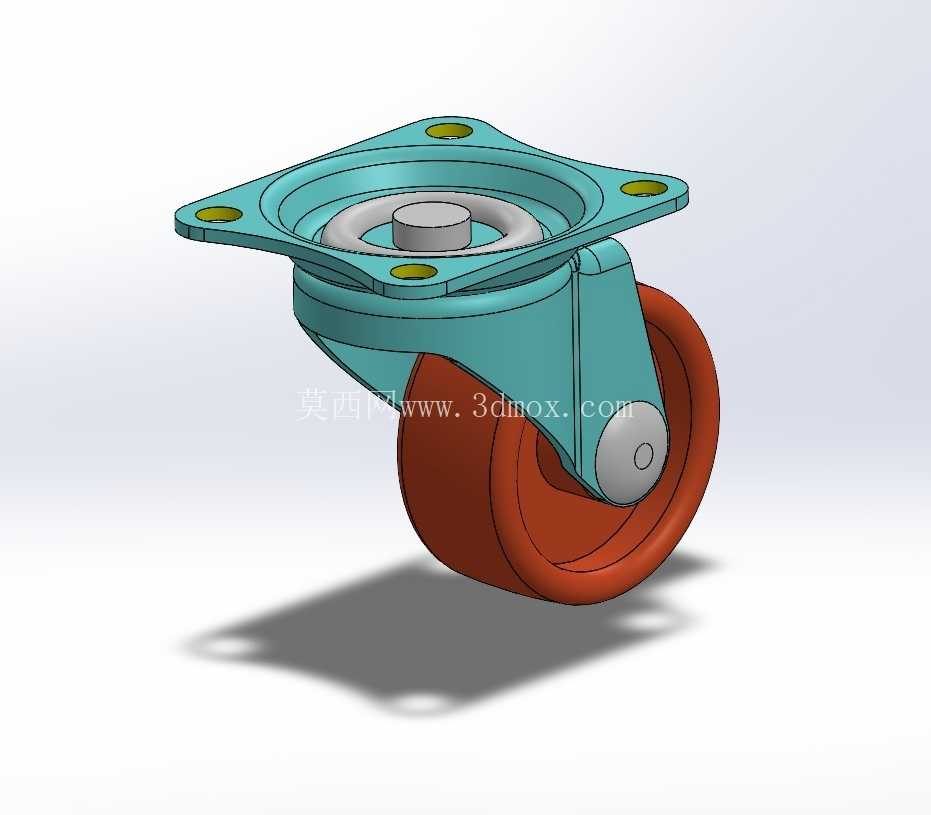

从结构设计逻辑来看，这款脚轮采用了分体式装配思路，顶部的方形安装法兰做了四个沉头安装孔，安装时可以直接将法兰贴合在设备底部的安装基准面，用螺栓穿过沉孔锁紧，沉孔的设计能让螺栓头完全没入法兰平面，不会出现凸起干涉设备底板的问题，法兰盘下方集成了一体式的回转支承座，内部的回转间隙做了适配工业场景的公差控制，既不会因为间隙过大出现转向晃动感，也不会因为间隙过小导致转向卡滞，哪怕是在地面有少量切削碎屑、灰尘的车间环境，也能长期保持顺畅的转向手感。支架部分采用了加厚的冲压折弯结构，连接滚轮的轮轴孔做了同轴度公差约束，滚轮转动时不会出现偏摆蹭到支架的问题，轮面选用的是高弹性耐磨聚氨酯材质，这种材质的滚轮在推动时噪音极低，不会像铸铁轮那样划伤环氧地坪或者瓷砖地面，同时具备不错的承重能力，轮芯部分做了金属嵌件，和轮轴配合的位置能承受长期的径向载荷，不会因为长期承重出现轮芯开裂的问题。

尺寸边界上，这款脚轮的整体安装高度为41mm，属于低重心安装规格，安装后设备底部离地面的间隙控制在合理范围，不会因为脚轮高度过高导致设备整体重心抬升，提升设备放置和移动时的稳定性；顶部方形法兰的安装孔位做了通用化的孔距设计，能适配市面上多数标准轻型设备的底部安装位，不需要用户额外重新打孔改安装面，替换旧脚轮时也能直接对位安装，减少改装工作量。

在实际使用场景中，这类脚轮往往需要应对不同的地面条件，比如车间的环氧地坪、仓库的水泥地面、办公区的瓷砖地面，这款脚轮的轮面弧度做了优化，和地面的接触面积控制在合理区间，既保证了足够的摩擦力不会出现打滑，也不会因为接触面积过大导致推动阻力过高；转向部分的结构没有做外露的滚珠结构，能避免车间内的灰尘、纤维、切削液残留进入回转间隙，减少日常维护的频次，正常使用情况下只需要定期清理轮面缠绕的杂物就能保持顺畅运行。

从建模细节来看，这款脚轮的所有装配零件都做了干涉检查，法兰盘和回转座的连接位置、轮轴和支架的配合位置、滚轮和轮架的间隙都经过了实际装配逻辑的校验，不存在建模时的穿模问题，每个零件的倒角、拔模角度都符合压铸和冲压件的生产工艺要求，比如法兰盘的安装孔周边做了压铸工艺需要的脱模斜度，支架的折弯位置做了对应的圆角处理，避免应力集中导致支架断裂，滚轮和金属轮芯的结合位置做了滚花设计，能保证聚氨酯轮面和金属轮芯牢固结合，长期承重滚动也不会出现轮面和轮芯脱开的问题。

很多设备设计人员在选型脚轮的时候，往往只关注承重参数，忽略了安装高度和转向半径的影响，这款41mm安装高度的脚轮，转向半径刚好和轮径匹配，在狭小空间内移动设备时，不需要预留过大的转向空间，比如在密集摆放设备的实验室、工位紧凑的生产车间，都能灵活调整设备位置，不会因为转向半径过大卡在设备间隙里。同时平底安装的结构比丝杆安装的脚轮承重能力更强，受力方向完全垂直于安装法兰，不会出现丝杆受力弯曲的问题，更适合用在有一定承重需求的固定设备移位场景，平时设备不需要移动时，也可以搭配配套的脚杯或者刹车结构锁定位置，不会出现设备自行滑移的问题。
