工业集成式液压动力储油油箱结构

在各类工业液压系统的现场部署中，独立集成式储油油箱是整套液压动力单元的基础承载部件，区别于零散布置的管路与阀组，这类带安装支座的箱体结构直接决定了液压系统运行时的油液稳定性、散热效率与安装适配性。从实际工程应用来看，这类油箱结构广泛适配中小型压铸设备液压站、机床辅助液压系统、小型工装夹具动力单元等场景，不需要额外搭建独立的储油支架，可直接通过底部的支脚结构固定在设备机架或者车间地面的预埋安装位上，大幅减少现场安装的配做工作量。

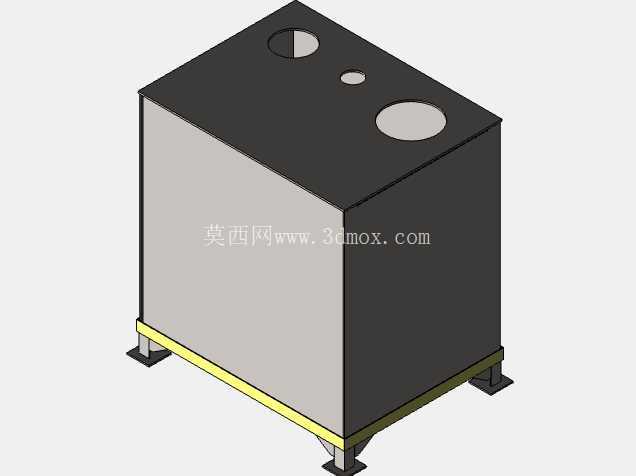

从结构设计逻辑来看，箱体采用立方型主体结构，这种构型的核心考量是在有限的安装空间内最大化储油容积，同时规整的立面结构方便后续在箱体侧面加装油泵、阀组、冷却器等附属液压元件，不需要额外设计异形安装转接板。箱体顶部预留了三个不同通径的开孔，分别对应不同的功能接口：大尺寸开孔主要用于油泵吸油管路的接入，足够的通径可以避免吸油过程中产生过大的沿程阻力，防止油泵出现吸空气蚀的问题；中等尺寸开孔可作为回油管路接口，回油经过这个位置流入油箱时，可配合箱内的隔板结构减缓油液冲击，避免油箱底部沉积的杂质被搅动泛起；最小的开孔则预留为空气滤清器或者液位计的安装位，保证油箱内部与外界大气的压力平衡，同时可以实时观测箱内的油液存量，避免运行过程中出现油位过低的问题。

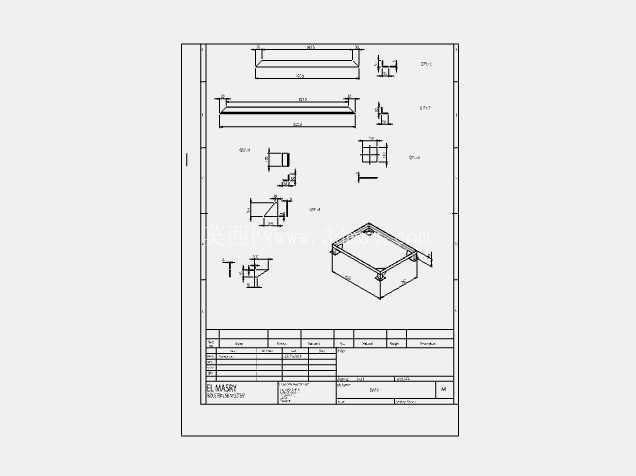

箱体底部的黄色边框结构实际是承托加强筋，因为立方型薄板箱体在装满液压油后会承受较大的液体静压力，单纯的薄板焊接容易出现侧壁鼓胀变形的问题，在箱体底部周边加装一圈加强型材，既可以提升箱体整体的结构刚性，也能作为底部支脚的连接基座，将箱体满载时的重量均匀传递到四个支脚上，避免局部应力集中导致焊缝开裂。四个支脚采用带安装孔的折弯板结构，安装孔的位置预留了足够的螺栓操作空间，现场安装时可以直接穿入膨胀螺栓或者机加螺栓完成固定，不需要在箱体底部额外焊接转接件，支脚的高度设计也预留了足够的底部空间，方便后续排放油箱底部沉积的油污、安装放油螺塞，也能避免箱体底面直接与安装基础接触，减少地面潮气对箱体底部的锈蚀影响。

从安装边界尺寸来看，这类油箱的长宽高比例经过优化，在满足常规中小型液压系统储油量要求的前提下，立面宽度适配标准液压站的安装机架尺寸，不会出现超出机架边界的干涉问题；顶部的开孔位置避开了箱体的边角焊缝区域，所有接口的安装操作空间都预留充足，不管是安装法兰盘还是焊接管路接头，都不会出现工具无法操作的死角。箱体的侧壁采用平整的钢板结构，没有多余的凸起造型，一方面是减少焊接加工的工作量，降低箱体制作过程中的变形概率，另一方面平整的侧壁可以直接粘贴油温标识、油位刻度，也方便后续加装温度传感器、加热器等附属元件，不需要额外处理安装面。

在实际选型适配过程中，这类集成式油箱结构不需要设计人员重新从零开始绘制箱体的焊接图、开孔图，直接基于现有结构调整开孔通径、支脚安装尺寸，就可以快速适配不同功率等级的液压系统，大幅缩短液压站的设计周期。相比采用标准型材拼接的简易油箱，这种一体化焊接的箱体结构密封性能更好，不会出现焊缝渗漏油的问题，同时规整的外形也方便做表面喷漆处理，适配工业车间的整体设备外观要求。在油液散热方面，立方型箱体的立面散热面积均匀分布，自然散热条件下就能满足中小型液压系统的油温控制要求，不需要额外加装大面积的散热翅片，只有在系统连续高负荷运行的场景下，才需要在箱体侧面额外加装风冷或者水冷装置，平整的侧壁也为这类散热元件的安装提供了便利。

很多现场调试过程中出现的液压系统故障，追根溯源都和油箱结构设计不合理有关，比如吸油口距离箱底过近导致吸入杂质、回油口位置过高导致油液起泡、箱体刚性不足运行时产生共振噪音，这类经过实际工况验证的油箱结构，在设计阶段就规避了这些常见问题：吸油口的位置距离箱底预留了足够的安全高度，回油口的位置可以延伸到箱内液面以下，避免回油冲击产生气泡，箱体的板厚选择经过刚性校核，满载运行时不会产生明显的结构变形，配合底部的加强结构，运行过程中的振动噪音也能控制在合理范围内。对于三维建模从业者来说，这类结构的建模过程需要重点关注焊缝预留位置、开孔的同轴度、支脚安装孔的位置度，避免后续生产加工时出现装配干涉的问题，同时也要考虑箱体内部隔板的布置位置，虽然外部模型看不到内部结构，但隔板的位置直接影响油液的循环路径，是油箱功能实现的核心内部结构，建模时需要同步完成内部结构的设计，不能只做外部外观造型。
