45度弯接肘部管路连接结构设计

在流体输送管路的布设场景中，经常会遇到管路走向需要呈固定角度转向的需求，尤其是在紧凑安装空间内，常规的直角弯头或者任意角度弯管无法同时满足安装定位精度、连接强度以及空间避让的多重要求，这款45度弯接肘部结构就是针对这类场景开发的管路连接构件。从实际应用来看，这类构件常出现在液压管路排布、气动系统走线、低压流体输送管线的转角位置，尤其是在设备内部管路需要避让其他传动构件、电气元件的安装区域时，固定角度的肘部连接件能够大幅降低现场配管的难度，减少管路弯折带来的流阻增大、应力集中问题。

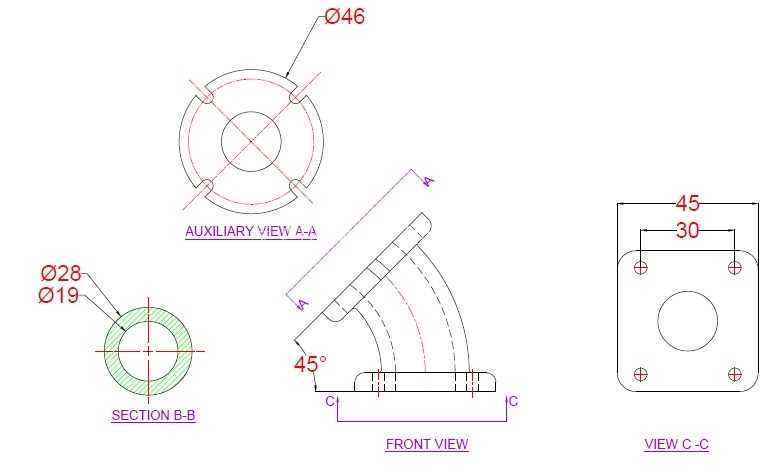

从结构设计的角度来看，这款肘部采用一体压铸成型的结构方案，避免了拼接式弯头存在的焊缝泄漏风险，整体结构的强度一致性更好。主视图呈现的45度弯折角度，是经过多场景安装适配后选定的通用转向角度，既能够实现管路方向的平缓转向，降低流体经过转角时的局部阻力损失，也不会因为弯折角度过小导致管路整体占用空间过大。端部的法兰安装结构，设置了四个对称分布的安装孔，对应安装面的尺寸为45mm见方，安装孔中心距为30mm，这个尺寸规格能够适配多数小通径管路的法兰连接标准，安装时可以通过螺栓直接与对应规格的管路法兰对接，不需要额外加工过渡连接件，能够有效缩短现场装配的周期。

从通径尺寸来看，这款肘部的管路通径为19mm，端部配合的外接圆尺寸为46mm，B-B剖视图呈现的环形截面结构，在保证通径满足流量要求的前提下，合理设置了管壁厚度，既能够承受常规工况下的管路内压，也不会因为壁厚过大导致整体重量超标、材料成本不必要的增加。辅助视图呈现的端部止口结构，在安装时能够与对接管路的定位槽配合，实现安装过程中的快速对位，避免安装时出现偏心错位导致的密封失效问题，四个均匀分布的卡位槽，还可以配合防转销使用，在设备运行存在振动的工况下，能够防止连接螺栓松动导致的管路偏转、密封面泄漏问题。

在建模过程中，需要重点关注弯折段的圆弧过渡处理，内弧面与外弧面的曲率需要保持连续，避免出现截面突变导致的应力集中点，同时流道内壁要保证足够的光滑度，减少流体经过时的紊流产生，降低管路运行过程中的振动与噪音。安装法兰的端面需要设置合理的密封槽预留位置，方便安装时放置密封圈，保证连接位置的密封性能。四个安装孔的位置度需要严格控制，确保与对接法兰的孔位完全匹配，避免出现安装时螺栓无法穿入的问题。弯折段与两端连接段的衔接位置要做圆角过渡，减少压铸成型时的应力集中，降低铸件出现冷隔、裂纹的缺陷概率。

从安装边界来看，这款肘部在安装完成后，整体的空间占用范围可以通过视图尺寸直接推导，在进行管路排布设计时，可以直接将这个模型导入装配体中进行空间校验，确认其弯折部分不会与周边的其他零部件产生干涉，尤其是在设备内部空间紧凑的场景下，提前通过三维模型校验安装空间，能够避免实际装配时出现管路无法安装、需要现场切割修改的问题。这类固定角度的肘部连接件，相比现场弯制的管路，角度精度更高，连接一致性更好，在批量设备的生产装配中，能够大幅提升管路装配的效率，保证每台设备的管路布设状态一致，降低后期维护的备件管理难度。
