带减速电机驱动的单螺杆容积式输送泵

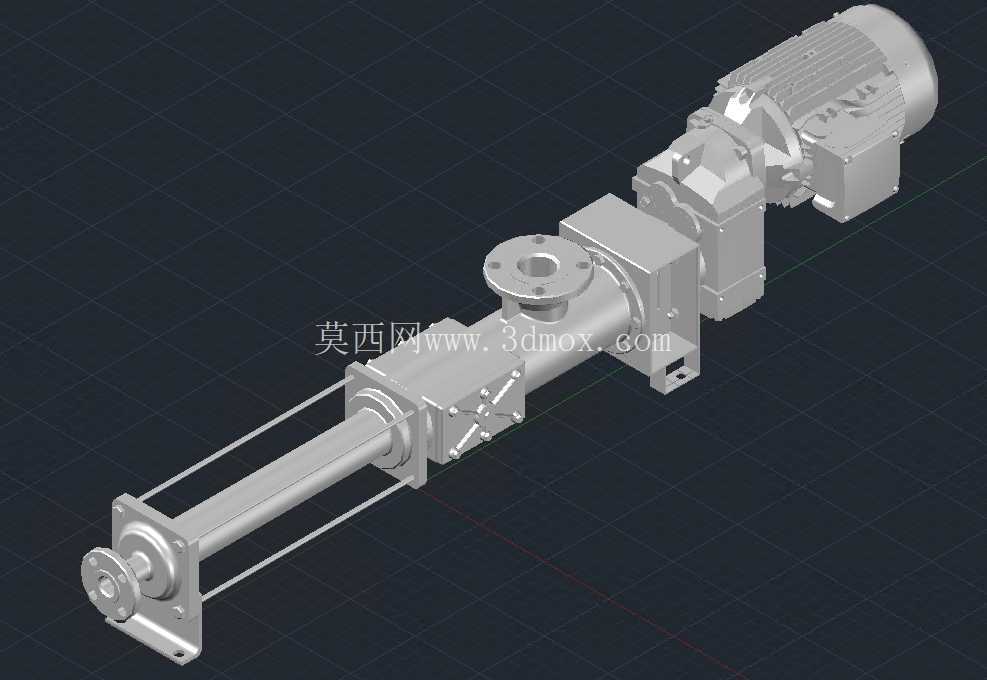

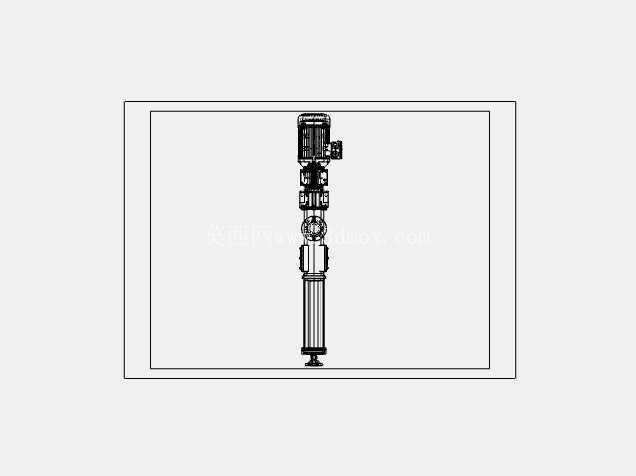

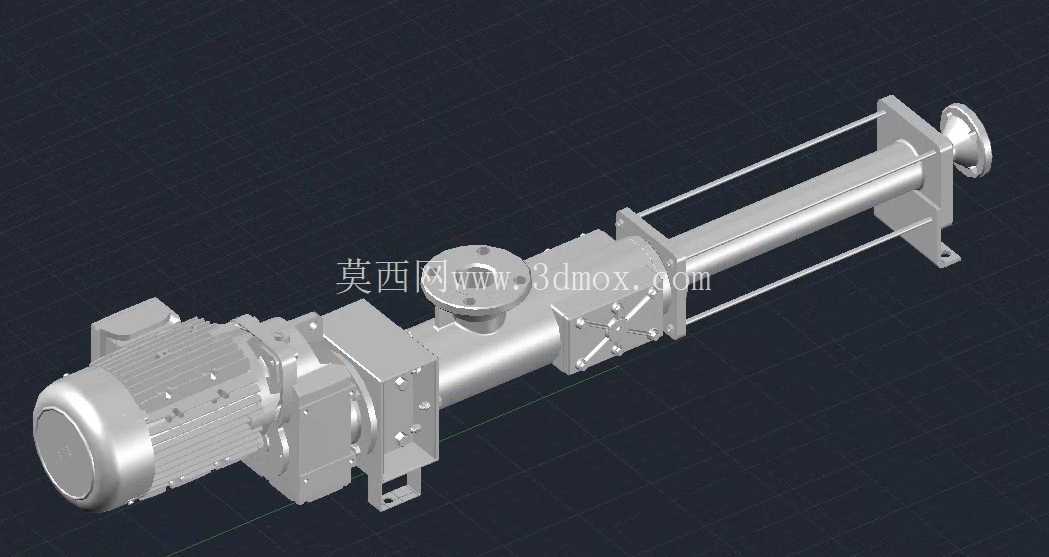

这款容积式单螺杆输送泵的三维结构，完整还原了工业现场常用的直联减速驱动型螺杆泵装配状态，从驱动端到输送端的所有连接结构、安装基准都做了等比例还原，能直接用于流体输送工位的布局校核、安装干涉检查以及配套管路的设计参考。从实际应用场景来看，这类泵在高粘度流体输送工位的适配性极强，不管是食品行业的果酱、糖浆输送，污水处理环节的污泥、含杂质废液输送，还是化工领域的粘稠浆料、带软颗粒介质的输送，都能依靠螺杆与定子形成的连续密闭腔室实现稳定无脉动的介质输送，不会像离心泵那样在高粘度工况下出现效率骤降、气蚀无法吸液的问题，也不会像齿轮泵那样对介质中的软颗粒产生过度剪切破坏介质性状。

从结构设计逻辑来看，驱动端选用了5hp规格的标准三相异步电机搭配斜齿轮减速机构，减速箱的输出轴与螺杆转子采用刚性联轴器直联，省去了皮带传动、链传动的额外张紧结构，既压缩了整机的轴向安装长度，也减少了传动环节的功率损耗，减速箱壳体上预留的安装脚座与泵体中段的支撑法兰处于同一安装基准面，现场安装时可以直接将整机固定在同一水平安装基座上，不需要额外调整不同部件的同轴度，降低了现场安装的调试难度。泵体的进料口采用垂直向上的法兰连接结构，法兰的螺栓孔位、密封面尺寸都匹配通用的工业管路标准，出料口沿螺杆轴向水平布置，这种进出料方向的设计可以让介质依靠自重填充到螺杆进料端的腔室里，避免高粘度介质在进料口堆积搭桥导致的吸料不足，泵筒外部的四根拉紧拉杆将定子两端的端盖、进料座、出料座牢牢锁紧，后期维护更换定子橡胶衬套时，只需要松开拉杆端部的锁紧螺母，就能将定子沿轴向抽出，不需要拆解整个驱动端和管路连接结构，大幅缩短了现场维护的停机时间。

从安装边界的尺寸逻辑来看，整机的重心落在减速箱安装脚与泵筒前端支撑脚的连线范围内，水平安装时不需要额外增加配重支撑，驱动端电机的尾部接线盒预留了足够的线缆弯折空间，不会和安装基座、周边的走线槽产生干涉，泵体的轴向总长度控制在常规工业输送工位的预留安装区间内，进出料法兰的中心高度匹配标准的管路架设高度，不需要额外加高或降低管路就能完成对接。螺杆转子采用偏心螺旋结构，与橡胶定子配合形成的密闭腔室会随着螺杆的转动沿轴向匀速移动，每个腔室的容积保持恒定，所以输送过程中介质的流速稳定、压力脉动极小，不会对下游的计量设备、管路阀门产生冲击，也能保证输送流量的线性度，适合搭配流量计量系统实现精准的介质配比输送。

在细节结构的处理上，减速箱与泵体的连接位置设置了独立的轴承支撑腔，既可以承受螺杆转动产生的径向力，也能阻挡输送介质沿轴向窜入减速箱内部污染润滑油，轴承腔的外侧设置了可拆卸的密封端盖，后期更换轴承、补充润滑脂时不需要拆解泵的输送腔体，减少了维护时介质泄漏的风险。电机与减速箱的连接法兰采用止口定位结构，装配时能自动保证电机输出轴与减速箱输入轴的同轴度，避免偏心安装导致的轴承异常磨损、运转噪音过大的问题。泵筒前端的出料端盖设置了机械密封安装位，密封件的选型适配常规的耐腐蚀、耐磨损工况，可以根据输送介质的特性更换不同材质的密封副，不需要改动端盖的主体结构，提升了整泵的工况适配范围。
