变电站绝缘子连接金具结构设计

　　在户外变电站的架空进线、母线排布以及设备连接环节，绝缘子串的连接金具是承担机械固定、电气绝缘衔接的核心部件，本次设计的环形连接结构，主要适配10kV-35kV电压等级的户外敞开式变电站，用于悬式绝缘子串之间的串联衔接，以及绝缘子串与母线支架、设备接线端的过渡连接，替代传统的直角挂板、U型挂环组合结构，减少连接节点数量，降低户外长期运行下的连接松动、电腐蚀风险。从实际工况来看，这类金具长期暴露在户外环境，需要承受导线的垂直荷载、风偏带来的水平交变应力，以及短路故障时的瞬时电动力冲击，同时还要适配不同厂家绝缘子的端部连接尺寸，避免现场安装时出现孔位不对、配合间隙过大的问题。

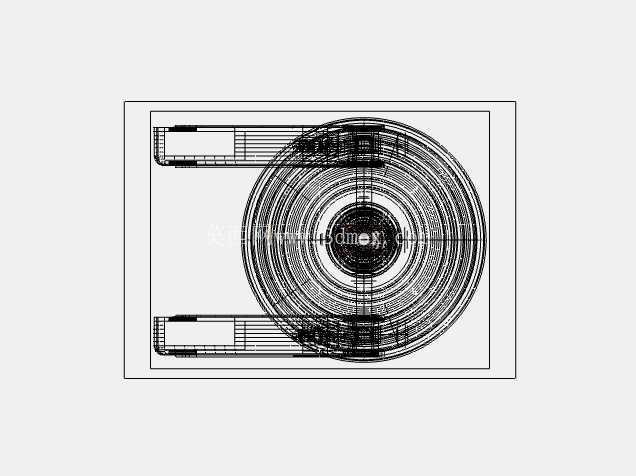

　　设计过程中首先确定核心的环形主体结构，采用对称的双挂耳布局，环形主体的内径匹配绝缘子端部的钢帽连接尺寸，保证安装时绝缘子钢脚可以顺利穿入，配合锁紧销实现防脱固定，两侧的平行挂耳预留统一的螺栓连接孔位，孔位的同轴度公差控制在0.1mm以内，避免安装时螺栓受剪出现附加应力。环形主体的截面采用等强度设计，在挂耳与环体的过渡位置做圆弧过渡处理，消除应力集中点，经过受力仿真校核，在12kN的额定拉伸荷载下，最大应力值低于材料屈服强度的60%，满足电力金具的安全系数要求。

　　安装边界方面，整体结构的轴向长度控制在120mm以内，最大外径180mm，两侧挂耳的间距为40mm，适配常规M16的电力连接螺栓，不需要额外定制连接件，可以直接和现有标准金具互换，现场安装时不需要额外加工，只需要按照常规绝缘子串的组装流程，依次穿入螺栓、加装锁紧销即可完成装配，能够有效缩短现场施工的周期。从功能特性来看，这种一体化的环形连接结构相比传统的多零件组合方案，减少了两个连接铰接点，整体的结构刚度更高，在大风区域的风偏摆动量更小，能够降低绝缘子串反复摆动带来的磨损，同时环体的光滑曲面结构不容易积存雨水、灰尘，减少了户外运行时的积污闪络风险，挂耳位置的厚度做了加厚处理，长期运行下不会因为螺栓挤压出现变形。

　　设计时还考虑了不同安装角度的适配性，环形主体的连接位置预留了3度的角度调整余量，能够补偿支架安装、母线排布时的微小角度误差，避免安装过程中出现强行掰正金具带来的内应力。在细节处理上，所有的棱边都做了R2的倒圆角处理，避免安装时划伤施工人员，也防止尖端放电带来的电晕损耗，连接孔的内壁做了光洁处理，减少螺栓穿入时的摩擦阻力，同时降低长期运行下的接触磨损。这类结构不仅可以用在变电站的母线悬垂串，也可以适配耐张串的末端连接，在输电线路的杆塔绝缘子串上也能通用，不需要针对不同场景做结构修改，具备较强的通用性。建模过程中严格按照电力金具的通用公差要求设定配合尺寸，所有的连接尺寸都和现有行业标准保持一致，保证加工出来的零件可以直接替换现有老旧金具，不需要对原有支架、绝缘子做任何改动。
