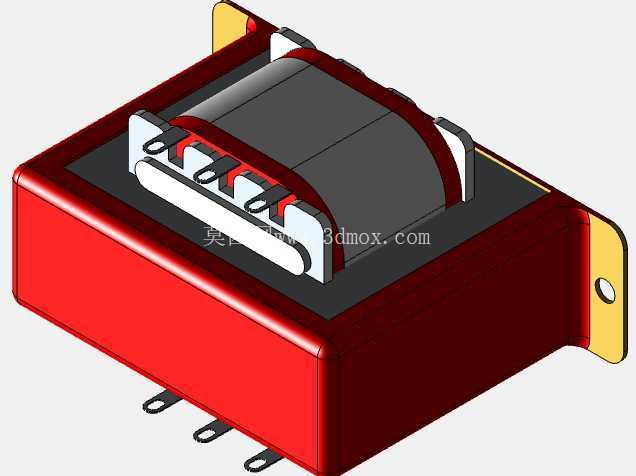

220V转12V1A工频降压变压器结构

这款工频降压变压器主要面向小功率低压供电场景设计，常见于小型工控控制回路、民用小家电控制板、教学实验电源模块、低压信号供电回路等场景，承担将市电220V交流电转换为12V交流电的电压转换功能，额定输出电流1A，可满足12W以内的交流负载供电需求，比如小型继电器线圈供电、低压指示灯回路、小型交流散热风扇供电、前置信号电路供电等场景，在各类需要低压交流供电的小功率设备中应用十分广泛。

从实际功能特性来看，该变压器属于典型的EI型工频铁芯结构，采用红色绝缘浸漆外壳包裹内部铁芯与绕组，绕组外侧设置绝缘隔离结构，输入端与输出端的接线引脚做了明确的分区排布，避免高低压接线误触引发安全问题。底部预留的两个插片式安装引脚，既可以作为直插焊接在PCB板上的固定与接线端子，也可以配合外接接线端子实现导线直连，适配不同的安装接线需求。侧边延伸的带孔安装耳，可通过螺丝将变压器整体固定在设备壳体或者安装支架上，提升设备运输、运行过程中的结构稳定性，避免震动导致引脚脱焊、绕组移位等问题。

在设计思路上，该模型完全基于实物逆向测绘完成，测绘过程中对安装孔位、引脚间距、整体外形轮廓、绕组排布位置都做了反复校核，还通过3D打印制作样件与实物进行配合验证，确保模型的装配边界与实物完全一致。建模过程中优先还原了产品的实际安装干涉边界，比如外壳的倒角尺寸、引脚的伸出长度、安装耳的开孔位置与孔径，都严格匹配实物测量值，能够直接用于设备的结构布局设计，设计师在做整机结构排布时，可以直接调用该模型进行装配干涉检查，提前规避安装空间不足、接线位置冲突等问题。需要注意的是，模型中的外观颜色为格式转换过程中生成的示意色，并不代表实物的实际外观色彩，原生模型保留了准确的结构尺寸与装配关系，可满足结构设计、装配校验、原型验证等不同场景的使用需求。

从外形尺寸与安装边界来看，该变压器整体为方正带安装耳的结构，主体外壳的长宽高尺寸适配小功率设备的内部安装空间，不会占用过多的机箱内部容积。底部焊接引脚的间距符合常规PCB直插元件的排布规范，可直接匹配标准焊盘设计，不需要额外调整PCB开孔位置。侧边安装耳的开孔中心距、孔径都经过实际测量，在做安装支架设计时可以直接取用尺寸，不需要反复核对实物。绕组部分的凸起轮廓也做了准确还原，在做内部走线布局时，可以准确避让绕组的突出位置，避免导线与绕组外壳摩擦导致绝缘层破损。铁芯部分的包裹结构完全还原实物的绝缘处理方式，模型中也体现了绝缘层的厚度尺寸，在做安规距离校验时，可以直接参考模型的绝缘边界进行核算，提升设计效率。

在实际工程应用中，这类小功率降压变压器的选型往往需要同时匹配电气参数与安装尺寸，很多设计师在选型阶段往往只能拿到厂商提供的二维尺寸图，很难直观判断安装空间是否足够，也容易忽略接线端子的伸出长度、外壳倒角等细节导致的装配干涉问题。这个三维模型完整还原了实物的所有结构细节，不管是做PCB布局时的元件占位、机箱内部的空间排布，还是做安装支架的结构设计，都可以直接调用模型进行虚拟装配，提前发现设计中的干涉问题，减少打样迭代次数，缩短产品开发周期。对于三维建模学习者来说，也可以通过该模型学习工频变压器的典型结构，理解绕组、铁芯、外壳、安装结构之间的装配关系，掌握电气类元件的建模思路与尺寸校核方法。
