220V转9V工频降压电源变压器结构设计

在低压工控板卡、小型家电控制回路、传感器供电支路的设计场景中，这类小功率工频降压变压器是极为常见的前端供电部件，核心作用是将民用或工业场景里的220V工频交流电，转换为控制回路所需的9V低压交流电，为后续整流、稳压电路提供适配的交流输入源，避免高压直接接入低压控制元件造成击穿损坏。从实际应用的适配性来看，这类30W功率等级的变压器，多用于小电流负载场景，比如小型继电器驱动回路、工控信号采集板的前端供电、简易家电的控制模块供电，负载特性适配阻性、小感性负载，不会因为短时启动电流造成绕组过热损坏。

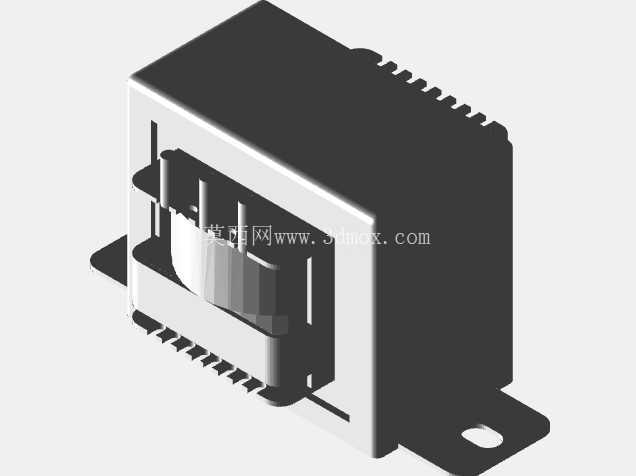

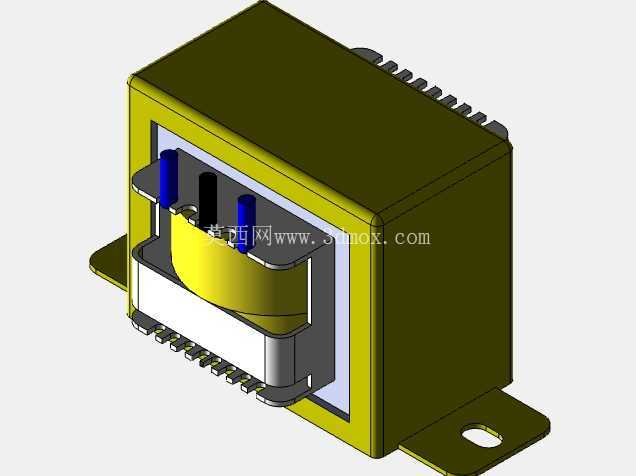

从结构设计的思路来看，这款变压器采用传统EI型铁芯叠片结构，铁芯选用高导磁硅钢片叠压而成，叠片之间做绝缘处理以降低涡流损耗，绕组部分采用分层绕制，原边绕组对应220V输入侧，选用线径较细的漆包线绕制足够匝数，保证额定输入电压下的磁通量处于铁芯线性工作区间，避免空载电流过大造成空载损耗超标；副边绕组对应9V输出侧，根据额定输出电流选用更粗的漆包线绕制，绕制过程中在原副边绕组之间加绝缘隔层，满足电气安规的绝缘耐压要求，避免高低压绕组之间出现击穿风险。顶部的三个蓝色、黑色接线柱对应原边的输入接线端，接线柱采用铜质内嵌结构，外部做绝缘护套处理，接线时可直接将导线插入后拧紧固定螺丝，不需要额外焊接，方便现场装配与后期维护更换；底部的两个红色接线柱对应副边的9V输出端，接线柱的载流能力匹配30W额定功率下的输出电流，避免长期工作时接线端子过热氧化。

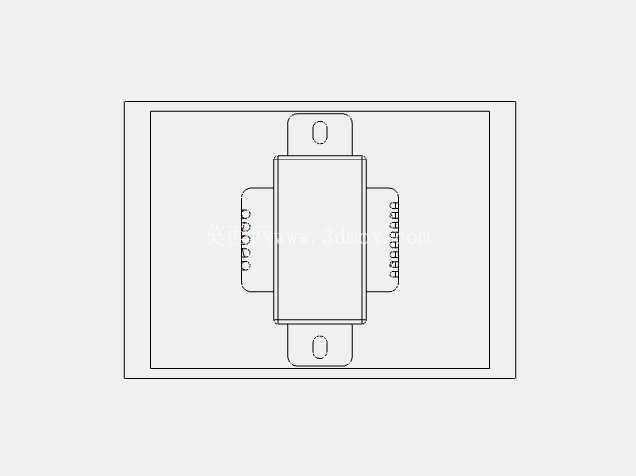

外形与安装边界的设计上，变压器整体采用开放式框架结构，外部没有全包式塑封外壳，依靠空气自然对流实现散热，适配长期连续工作的温升要求，铁芯外部做橄榄绿色的绝缘浸漆处理，既可以固定硅钢叠片避免工作时产生电磁振动噪音，也能提升铁芯的绝缘性能，防止受潮后出现锈蚀。底部延伸出两个带安装孔的固定支架，支架采用冷轧钢板冲压成型，与铁芯底部通过卡扣结构固定，安装孔为长圆形设计，允许安装时存在一定的位置公差，不需要极高的安装孔位加工精度即可完成固定，适配设备内部的钣金安装板、PCB安装支架等多种安装基面，安装时只需穿入对应规格的螺丝拧紧即可，不需要额外的固定夹具。

从实际选型的适配角度考虑，这款变压器的安装尺寸预留了足够的安全间隙，安装时距离周边其他电气元件的距离满足安规要求的电气间隙，避免高压侧与周边低压元件之间出现飞弧风险；绕组的出线端做了浸漆固定处理，设备运输或者工作产生振动时，不会出现绕组松动、漆包线磨损的问题。在三维建模过程中，需要重点还原铁芯叠片的实际叠厚、绕组的绕制空间、接线柱的突出高度与安装位置、固定支架的安装孔中心距，这些尺寸直接决定了后续设备装配时是否会出现干涉问题，比如如果接线柱的高度建模偏差过大，装配时可能会与设备的上盖板产生碰撞，或者接线空间不足导致导线无法正常插入固定；如果固定支架的孔位偏差，会导致变压器无法顺利固定在安装板上，需要现场重新打孔调整，增加装配工时。另外建模时还需要还原绕组与铁芯之间的绝缘层结构、接线柱的内部导电部分尺寸，方便后续做安规距离校核时，能够准确计算高低压之间的爬电距离是否满足对应行业的安规标准，避免设计完成后做安规测试时出现不符合要求的问题，需要重新调整结构。这类小功率变压器虽然结构相对简单，但作为供电回路的前端部件，其结构尺寸的准确性直接影响整个设备的内部布局合理性，建模时不能忽略任何一个安装细节，否则很容易在实际装配阶段出现干涉、安装不到位的问题。
