带铰接结构的偏心轮传动组件结构设计

　　在轻工自动化生产线、小型压力加工设备以及间歇进给机构的设计场景中，这类带铰接结构的偏心轮传动组件是实现旋转运动向直线往复运动转换的核心执行部件，区别于传统曲柄滑块结构，该组件通过偏心轮与铰接摆臂的配合，能够在较小的安装空间内实现特定行程的往复动作输出，常见于小型冲压工位的送料机构、包装设备的推料单元以及纺织机械的摆线驱动模块中。从实际功能特性来看，该组件的偏心轮部分采用了加厚轮体设计，轮缘与铰接臂的接触区域做了圆弧过渡处理，能够有效降低运动过程中的接触应力，减少长期往复运动带来的磨损，铰接位置的销轴孔预留了润滑脂加注的间隙，配合铜套衬套的安装空间，能够在连续8小时运转的工况下保持较低的摩擦系数，避免铰接位置出现卡滞、异响等问题。

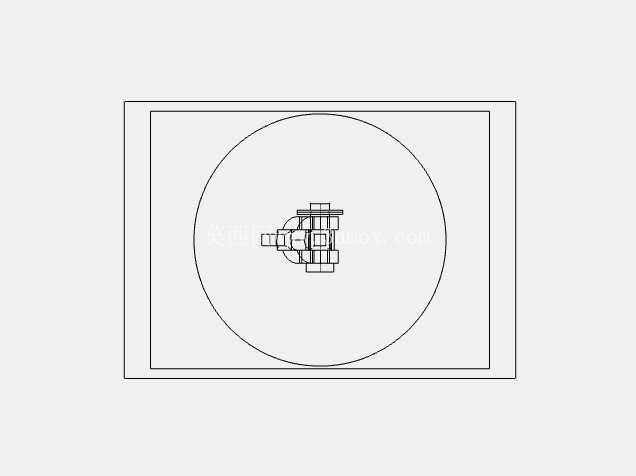

　　设计过程中首先需要确定的是偏心距参数，这一参数直接决定了从动件的行程范围，在建模阶段需要优先匹配设备的动作行程需求，比如应用在小型标签送料机构时，偏心距通常设置在12-18mm区间，对应从动摆臂的直线输出行程在25-35mm，能够满足薄型标签带的步进送进精度要求；如果应用在小型压装工位，偏心距会适当放大到20-25mm，配合加强型的铰接臂结构，能够输出足够的压装推力。外形尺寸方面，该组件的轮体直径控制在65mm左右，整体安装高度不超过80mm，安装底座采用圆形法兰式结构，底座上均匀分布3个M6的安装螺孔，孔位分布圆直径为50mm，能够直接固定在设备的安装面板上，不需要额外设计转接支架，有效减少了整机的装配工作量。

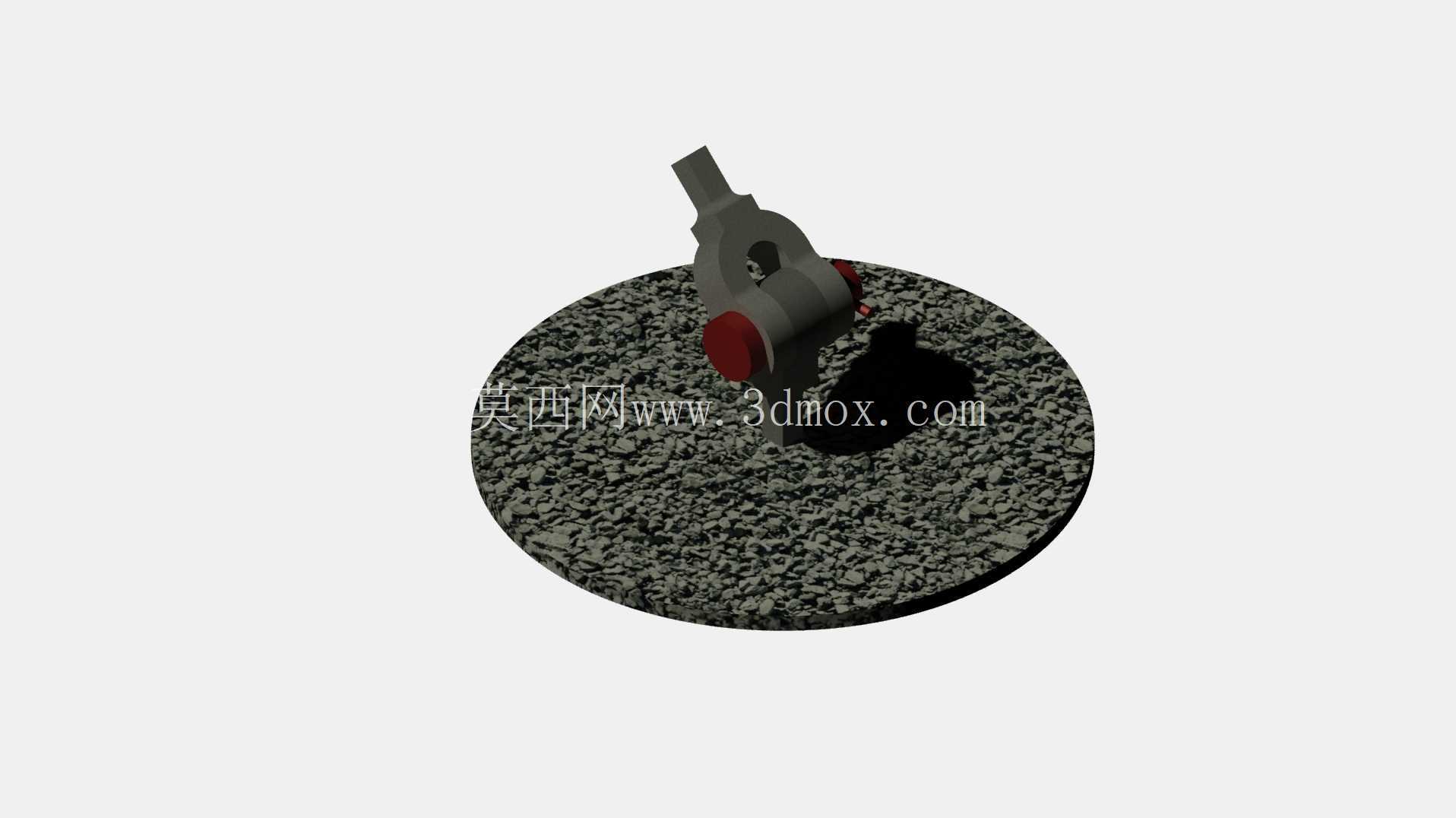

　　铰接臂的伸出端设计了扁位结构，扁位上开设Φ8的连接孔，用于和末端的执行构件连接，连接孔的位置公差控制在±0.02mm以内，保证运动传递的精度，避免出现动作偏差。在结构细节处理上，偏心轮与驱动轴的连接采用键槽配合，键槽宽度为4mm，深度为2.5mm，能够传递足够的扭矩，避免高速运转时出现轴与轮体的相对滑动；轮体两侧的红色挡圈结构是用于限制铰接臂的轴向窜动，挡圈采用嵌入式安装方式，不需要额外的紧固件固定，装配时直接卡入轮体的环形槽内即可，拆卸维护时也可以用卡簧钳快速取出，大幅降低了后期维护的难度。

　　从安装边界来看，该组件在运动过程中，铰接臂的最大摆动角度为28度，摆动过程中最外侧的运动轨迹距离安装底座中心的最大距离为72mm，在进行整机布局设计时，需要在组件周围预留至少10mm的安全间隙，避免运动过程中与周边的管线、其他结构件发生干涉。另外，该组件的压铸成型结构设计充分考虑了拔模斜度，所有非配合面的拔模斜度设置为1.5度，配合面预留了0.3mm的机加工余量，既能够保证压铸生产时的成型率，减少铸件的气孔、缩松缺陷，也能够降低后续机加工的工作量，控制零件的生产成本。在实际选型匹配时，需要注意组件的额定负载能力，该结构在铰接臂伸出端的额定垂直负载为120N，水平方向的额定负载为80N，超过该负载范围使用时会加剧铰接位置的磨损，缩短组件的使用寿命，因此在设计重载工况的传动机构时，需要适当放大轮体与铰接臂的截面尺寸，提升结构的刚性。建模过程中对所有运动配合面都做了圆角处理，避免应力集中，尤其是在铰接臂与偏心轮接触的位置，圆角半径设置为R3，能够有效分散运动过程中的接触应力，避免长期交变载荷下出现疲劳断裂的问题。
