压铸模具用开槽盘头紧固螺栓结构

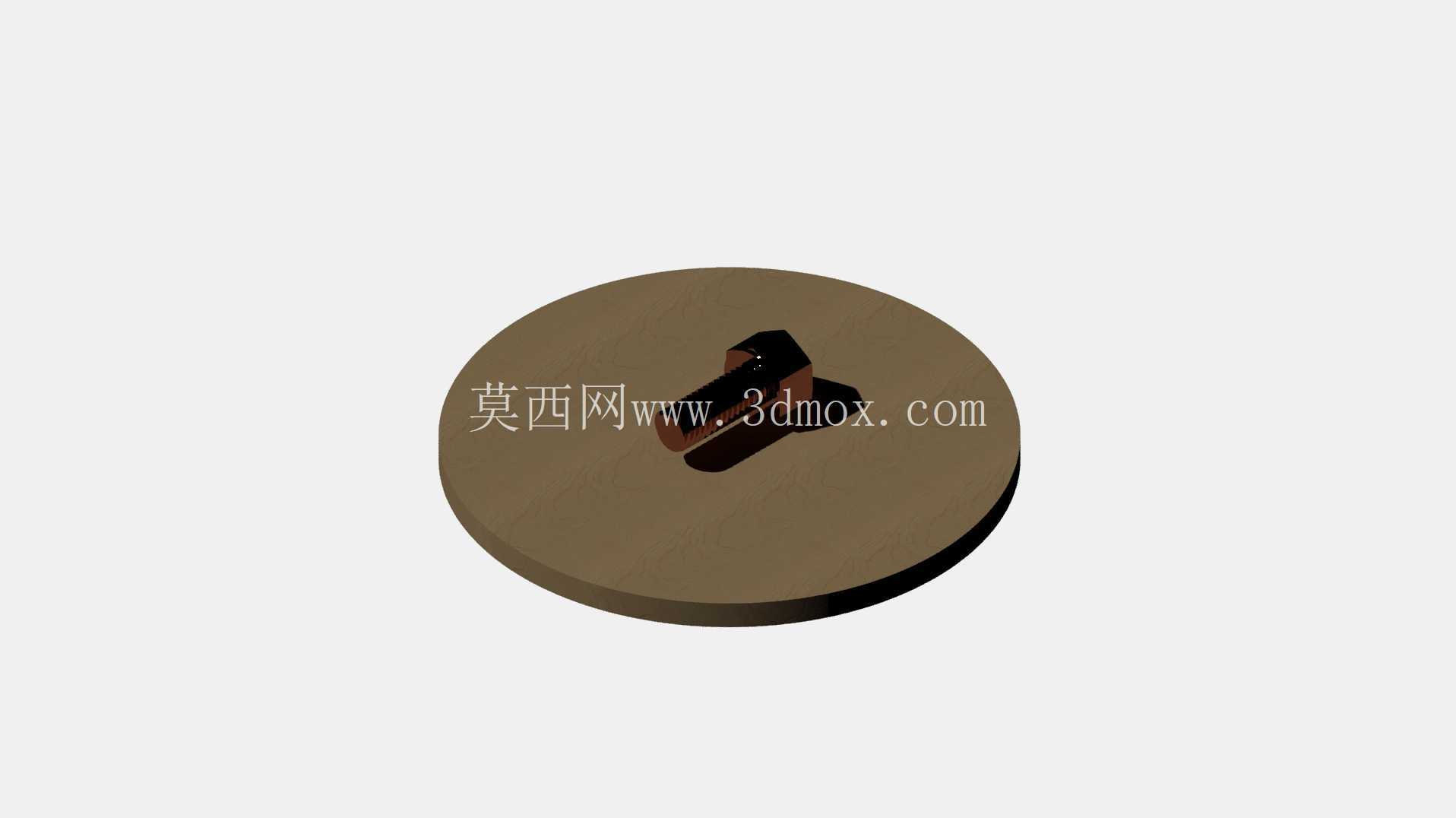

　　从结构设计来看，这款螺栓采用盘式头部设计，头部顶面开有一字型拧动槽，相比沉头螺栓，盘头结构不需要在被连接件表面加工沉头孔，在压铸模的模脚、承板等不需要沉头埋入的安装位置，能够直接通过通孔穿入后与对应螺纹孔锁紧，头部下表面的平整承压面可以均匀分散锁紧压力，避免局部压应力过大损伤模具钢的安装表面，一字槽的设计适配普通一字螺丝刀，在模具日常维护、拆装换件的场景下，即使现场没有配套的六角扳手，也能快速完成松紧操作，适配压铸车间现场维修工具通用性强的需求。在压铸模具的装配体系里，这类盘头开槽螺栓是模架板块拼接、抽芯滑块限位、顶出板组件固定环节里最常用的压紧连接件，日常生产中模具开合模的反复冲击、高温铝液传导带来的持续热胀冷缩应力，都会直接作用在这类紧固零件上，设计阶段如果对螺栓的受力边界、安装空间考虑不足，很容易出现生产过程中螺栓松脱、螺纹滑牙甚至螺杆断裂的问题，直接导致模具飞边、滑块错位、顶出卡滞等生产故障。

　　从安装边界来看，这款螺栓的头部直径大于螺杆公称直径，设计时预留的头部承压环形面宽度足够覆盖压铸模常用的安装通孔倒角范围，不会出现头部卡入通孔的问题，螺杆部分的螺纹段长度适配压铸模模板的常规叠层厚度，锁紧后螺纹旋合长度能够满足8.8级强度对应的受力要求，在120吨到280吨吨位的中小型压铸模上，这类螺栓主要用于固定导滑板、冷却水管压块、行程开关支架等附属零件，不需要承受主模架的大吨位锁模力，主要承担部件定位、防松、辅助压紧的功能。

　　实际建模过程中，需要重点关注头部一字槽的深度与槽口倒角，槽深过浅会导致螺丝刀咬合不足，拆装时容易滑丝损伤槽口，槽深过深则会降低头部的结构强度，在反复锁紧受力时容易出现头部开裂的问题；头部与螺杆衔接的位置做了R角过渡，避免应力集中，这一点在承受交变载荷的模具应用场景里尤为重要，很多现场出现的螺栓断裂故障，都是因为头杆衔接位置直角加工导致应力集中，在反复的开合模振动下萌生裂纹最终失效。

　　在模具装配的实际场景里，这类螺栓的安装位置往往空间有限，盘头的外形尺寸不需要额外预留六角头螺栓的扳手回转空间，只要在头部上方留出螺丝刀的操作空间即可，对于模具内部狭窄位置的小件固定，这种结构的空间适配性远高于外六角螺栓，同时盘头的外露结构也方便日常巡检时快速检查螺栓是否出现松退，不需要伸手到模具缝隙里摸索，能大幅降低模具日常维护的检查难度。建模时螺纹部分采用标准普通米制螺纹，牙型角60度，螺纹公差带适配压铸模模板常用的内螺纹加工精度，装配时不需要额外修配就能顺畅旋入，头部顶面的一字槽与螺杆轴线保持严格的同轴度，避免拧动时出现偏载，导致螺杆承受额外的弯曲应力，这些细节设计都是结合压铸生产现场的实际故障反馈优化而来，能够有效降低零件的失效概率，提升模具连续生产的稳定性。
