可多角度偏转传动万向接头结构设计

在多轴联动传动、跨角度动力传输的设备布局中，万向接头是解决轴线不共线、存在动态偏角工况下扭矩传递的核心连接件，这类结构常出现在需要灵活调整传动方向的设备工位，比如小型工装的动力输出端、便携设备的传动链路、需要频繁调整作业角度的手持机具内部，能够在两轴存在一定夹角偏移的状态下，持续稳定传递旋转扭矩，避免刚性连接在偏角状态下出现的卡滞、应力集中甚至轴件断裂问题。

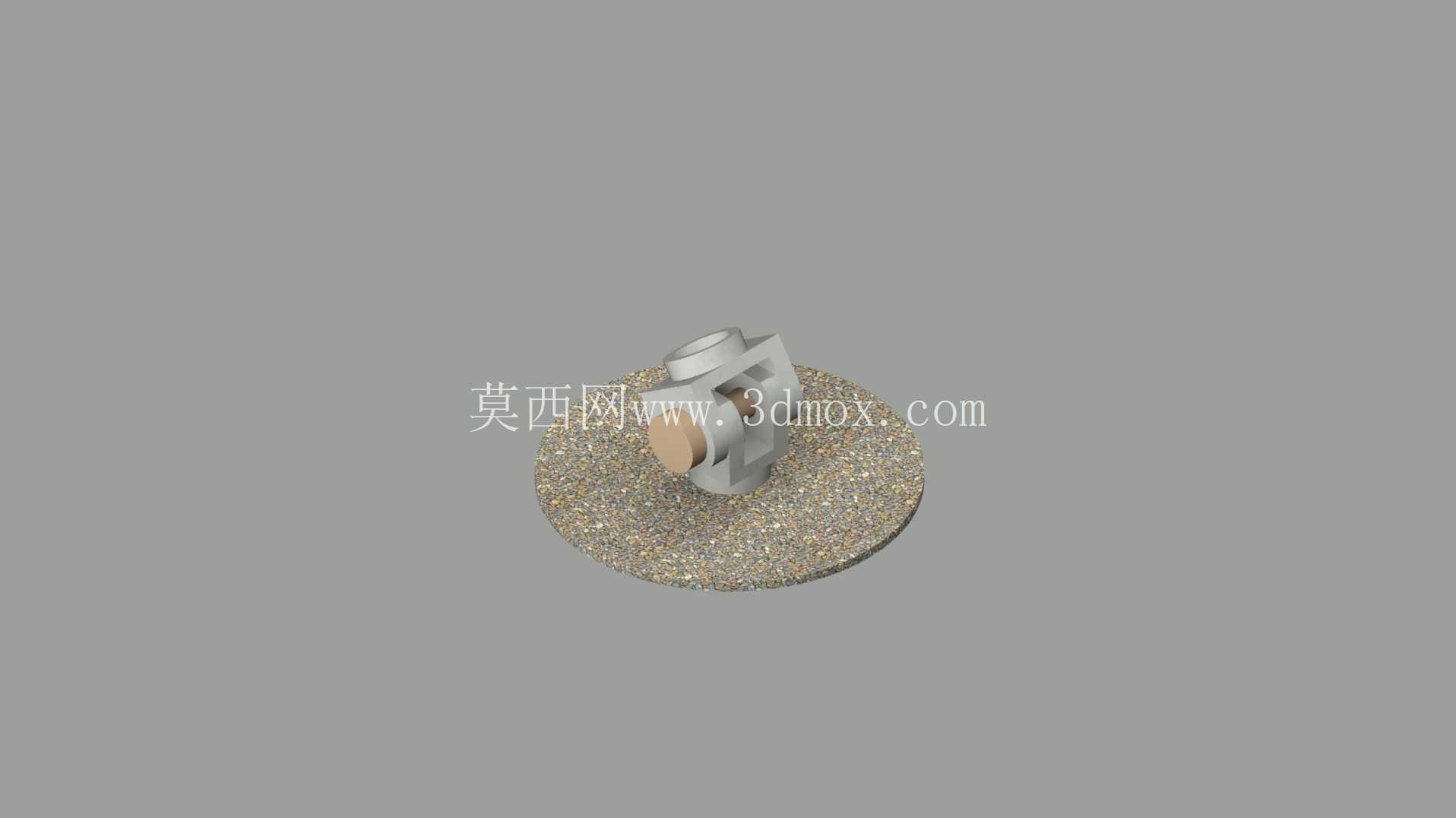

从结构设计逻辑来看，这款万向接头采用了十字铰接式的核心传动逻辑，主体分为两个连接端与中间的十字传动销结构，两个连接端分别对应主动轴与从动轴的安装位，每个连接端都预留了与轴件配合的安装孔位，孔位的公差设计按照间隙配合的基准做了预留，既能够保证轴件插入后的同轴度基础，也不会因为过盈量过大导致装配难度提升。中间的十字销结构作为角度偏转的核心承载件，两个互相垂直的销轴分别嵌入两端连接头的铰接槽内，每个铰接槽的转动角度范围做了机械限位，避免偏角过大导致传动效率骤降或者结构脱开，常规工况下允许两轴之间存在最大35度左右的动态偏角，能够覆盖绝大多数非固定轴线的传动场景需求。

从安装边界来看，这款万向接头的整体径向尺寸控制在紧凑区间，安装底座采用圆形法兰式的定位面，底座表面做了防滑纹理处理，安装时可以通过底座的定位面快速找正安装基准，不需要额外做复杂的定位工装，两个轴连接端的中心高与底座安装面保持固定的高度差，选型时只需要核对主动轴与从动轴的中心高是否匹配，确认安装空间的径向预留尺寸大于接头最大偏转状态下的外径，就可以完成布局，不需要额外预留过大的避让空间，适合在内部空间紧凑的小型设备内使用。

实际应用中，这类万向接头不需要额外的润滑维护结构，铰接位置的配合面做了耐磨处理，在中低转速、中等扭矩的传动场景下，能够长期保持稳定的传动状态，不会因为频繁的角度偏转出现铰接面的快速磨损。区别于刚性联轴器只能传递同轴扭矩的特性，这款万向接头可以补偿安装过程中出现的轴线角度误差，也能够适应设备运行过程中因为振动、结构形变带来的轴线动态偏移，有效降低轴系两端的轴承附加载荷，延长整个传动链路的零部件使用寿命。在做三维结构适配时，只需要将两端的安装孔位与对应轴件做配合约束，中间的铰接副按照实际转动自由度设置约束关系，就可以模拟不同偏角下的传动状态，验证运动过程中是否会与周边结构件产生干涉，提前排查布局风险。
