集成式油箱液压动力单元结构设计

在中小型压铸生产工位、小型机床辅助夹紧回路、工装夹具的动力供给场景中，这类集成油箱的液压装置是非常常见的动力源配置，区别于分散式的液压站布局，它把储油、动力输出、泵组安装的结构整合在同一个箱体框架内，省去了外接油箱的管路连接环节，能大幅减少设备现场的安装占用空间，也降低了管路接头泄漏的风险。从实际使用的角度看，这类装置的核心用途是为执行元件提供稳定压力的液压油输出，不管是驱动压铸模具的抽芯油缸、工装的夹紧油缸，还是小型设备的顶升、移位执行机构，都可以通过这套装置完成动力供给，不需要额外搭建独立的储油结构。

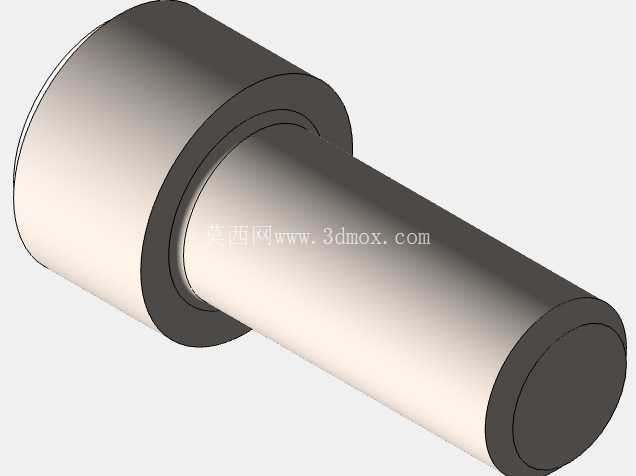

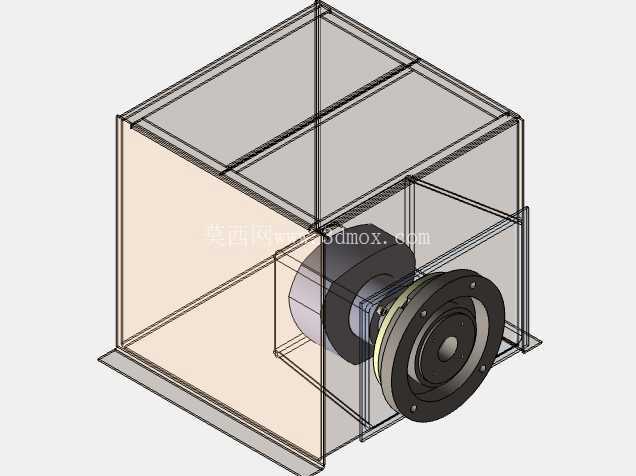

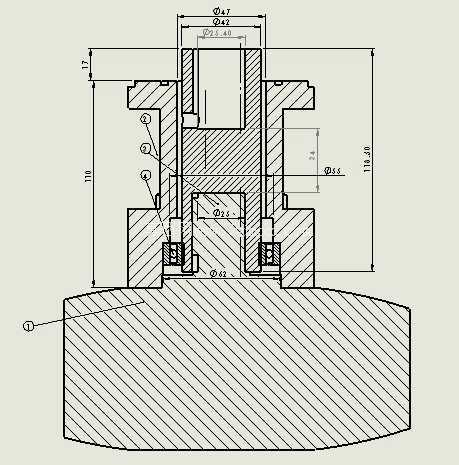

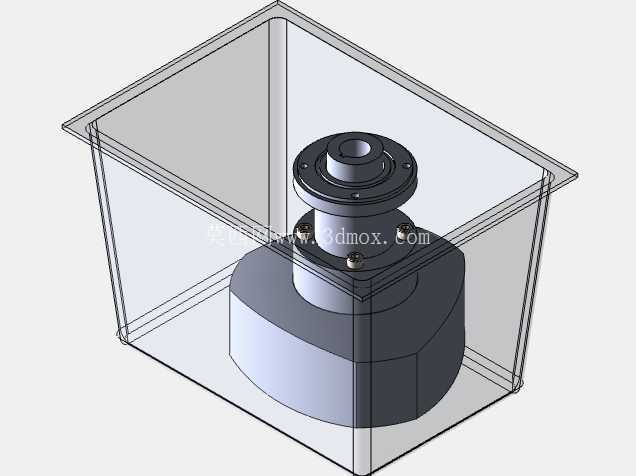

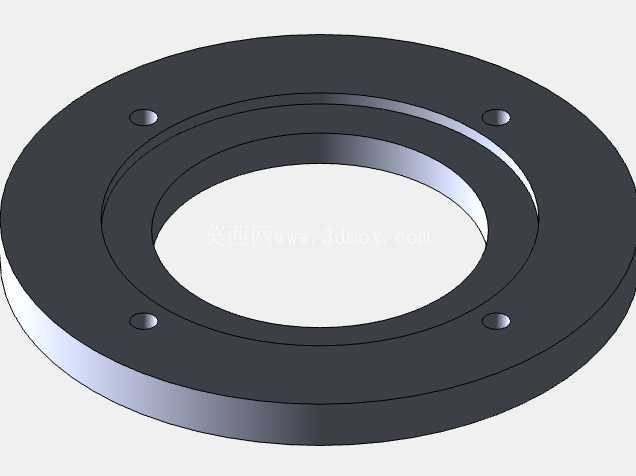

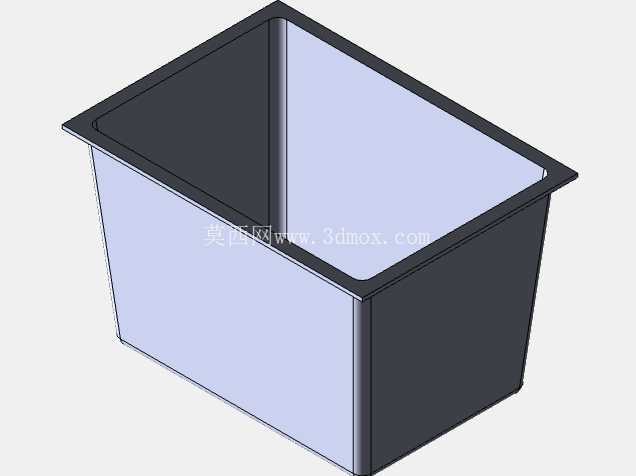

设计这套结构的时候，首先要考虑的是油箱的有效容积匹配，常规来说油箱的有效储油容量需要达到泵组每分钟流量的3-5倍，才能保证系统回油有足够的沉降、散热空间，避免油液循环过程中气泡来不及析出、油温过快升高的问题。箱体采用框架式的透明可视结构设计，一方面是在建模阶段可以清晰展示内部泵组的安装位置，实际生产中也可以通过透明侧盖直接观察油位高度、油液清洁度，不用额外拆卸盖板就能判断油液状态，日常巡检的效率会高很多。泵组采用侧装式的布局，直接固定在油箱的侧壁安装面上，泵的吸油口直接伸入油箱内部，省去了吸油管路的长距离连接，既可以减少吸油阻力，避免泵出现吸空的问题，也能让整体结构更紧凑，不会有多余的管路突出在箱体外部。

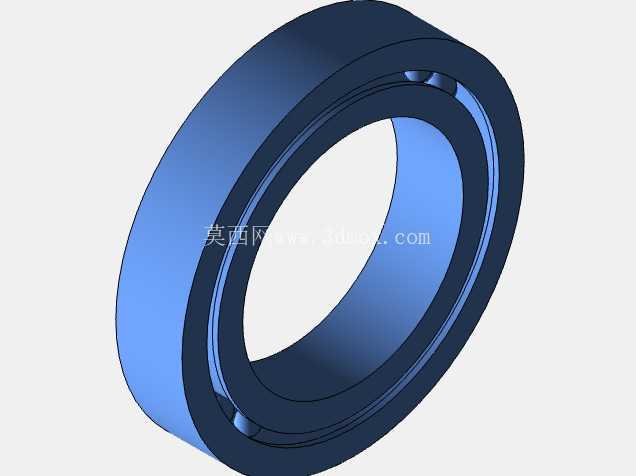

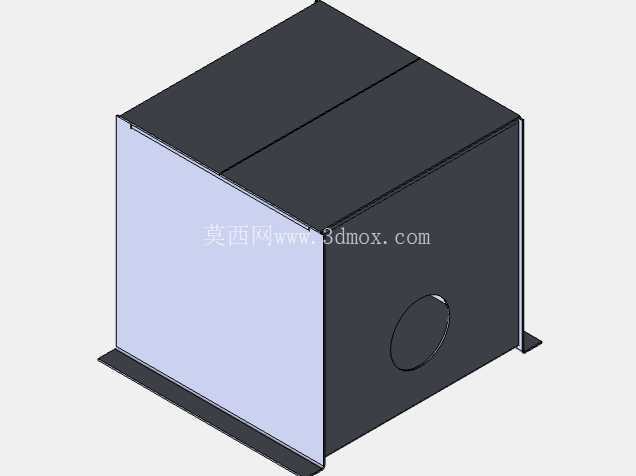

从安装边界来看，整个装置的外形是规整的立方箱体结构，底部带有平整的安装法兰边，安装的时候只需要在设备机架上预留对应尺寸的平面安装位，通过螺栓固定底部法兰就可以完成定位，不需要额外做复杂的支架适配。箱体的顶部预留了注油口、空气滤清器的安装位置，侧面除了泵组的安装位之外，还预留了压力油出口、回油口的接口位置，所有外接管路都可以从侧面统一排布，不会和周边的设备结构产生干涉。设计的时候特意把泵组的驱动端突出在箱体外侧，一方面是方便后续和驱动电机进行连接，不管是直连还是通过联轴器传动，都有足够的操作空间进行安装找正，后期维护的时候也不用拆开油箱就能完成泵组的拆卸更换，减少维护时的油液泄漏问题。

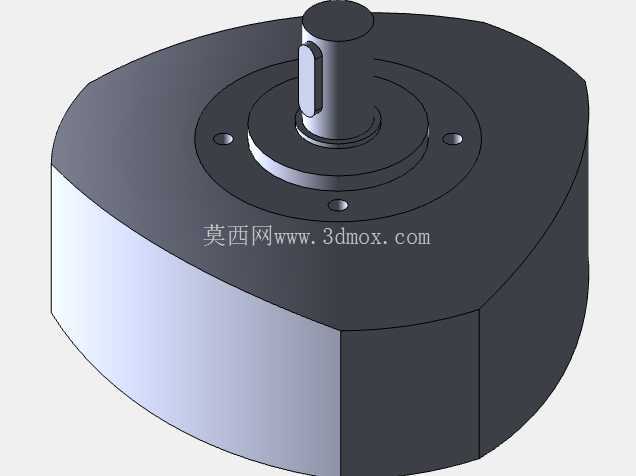

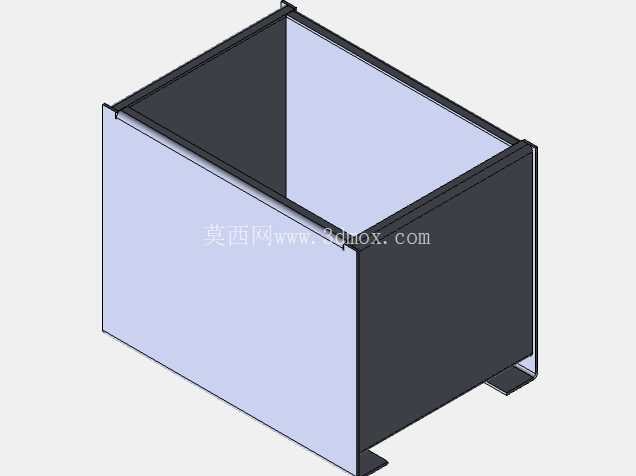

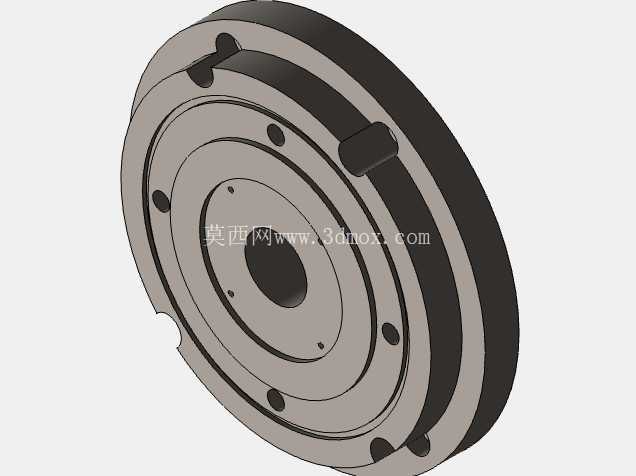

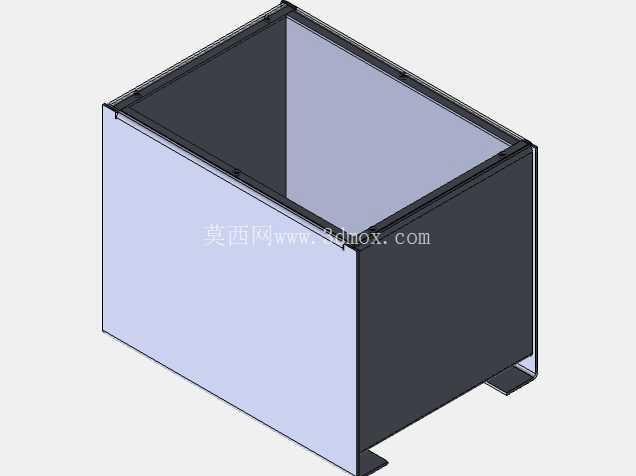

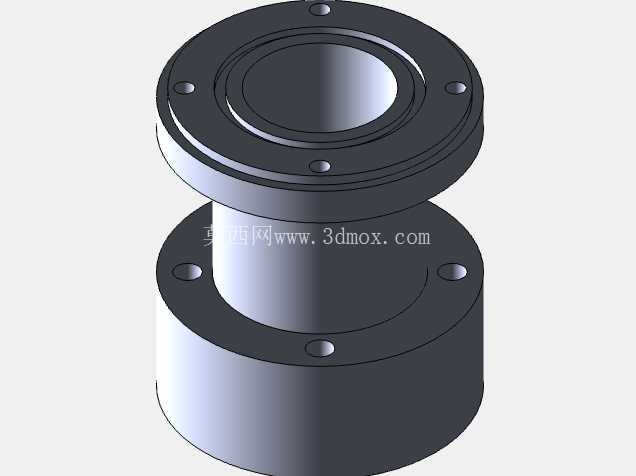

在结构细节上，箱体内部设置了简单的隔板，把吸油区和回油区分隔开，回油流入油箱之后不会直接被泵吸入，而是沿着隔板的导向在箱体内完成循环，让油液中的杂质有足够时间沉降，气泡也能充分上浮析出，减少系统的气蚀、卡阀风险。箱体的框架采用折弯焊接的钢结构做支撑，保证整体的刚性，即使泵组运行过程中产生振动，也不会出现箱体变形、接口错位的问题。透明侧盖和框架之间采用密封胶条进行密封，避免油液渗漏，同时也能阻挡外部的灰尘、杂质进入油箱内部，保证油液的清洁度。这类集成结构的液压装置，特别适合安装空间紧凑、对液压站整体体积有严格限制的设备场景，相比分体式的液压站，它的集成度更高，现场安装的工作量更小，管路连接点更少，后期出现泄漏的概率也更低，在小型自动化设备、辅助工装、压铸周边辅助机构的液压系统中应用非常广泛。建模过程中对各个部件的安装间隙做了严格的校核，泵组和油箱内壁之间预留了足够的散热间隙，避免泵运行时的热量直接传递到箱体局部造成油温异常，同时也预留了油液温度传感器、液位传感器的安装位置，方便后续根据使用需求加装监测元件，实现油位、油温的实时监控。
