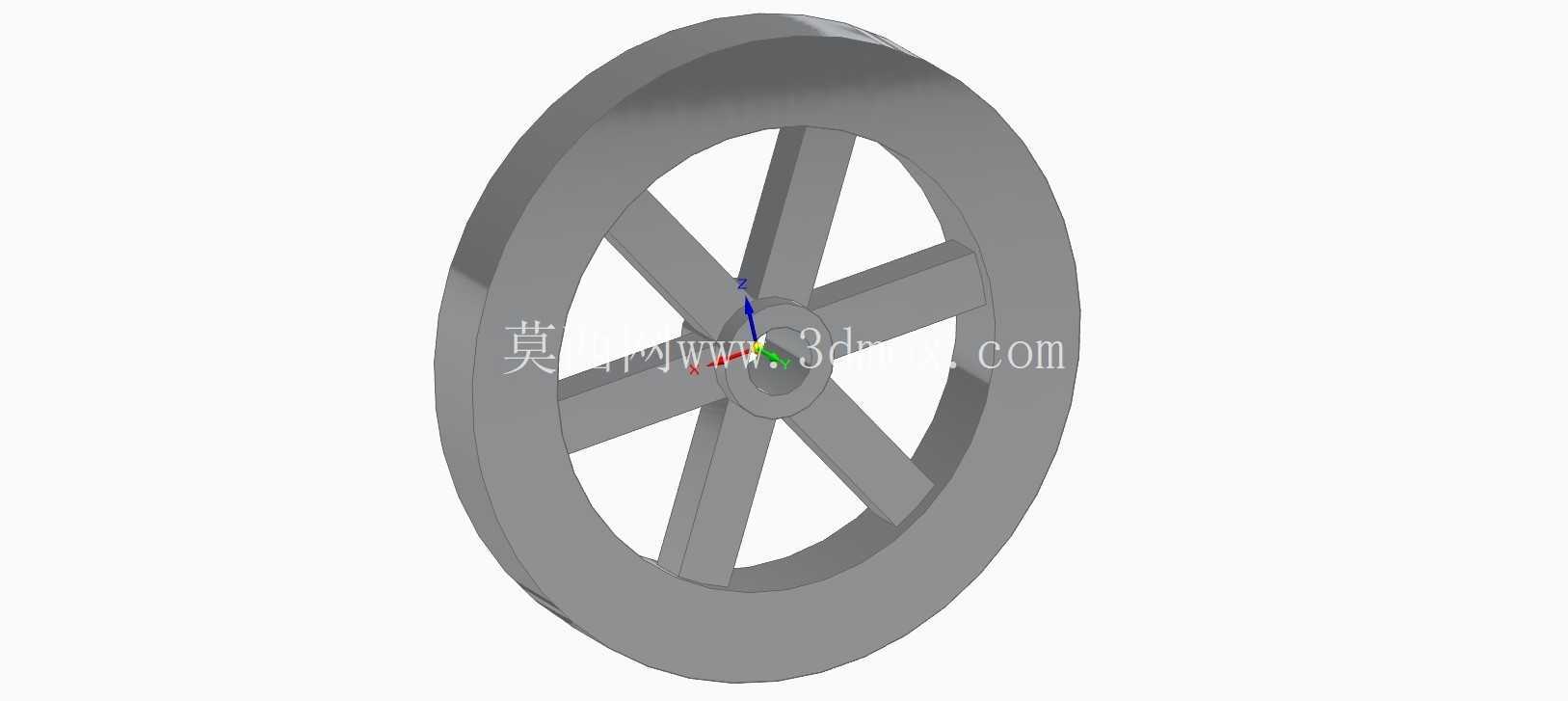

在各类需要稳定转速、储存回转动能的机械传动系统中,飞轮是不可或缺的核心回转构件,这款辐条式结构的飞轮,主要适配中小型动力设备、冲压类间歇做功机械以及小型发电机组的传动端,用来平抑动力输入输出端的转速波动,减少瞬时载荷冲击对传动链的损伤。从实际应用场景来看,这类辐条结构飞轮相比实心轮体,在满足转动惯量要求的前提下能大幅降低自身重量,减少轮体自身的材料消耗,同时降低回转支承部位的径向载荷,延长轴承的使用寿命,常见于小型柴油机、锻压设备的飞轮轴端,也可用于试验台架的惯性模拟单元,匹配不同转速工况下的动能储备需求。

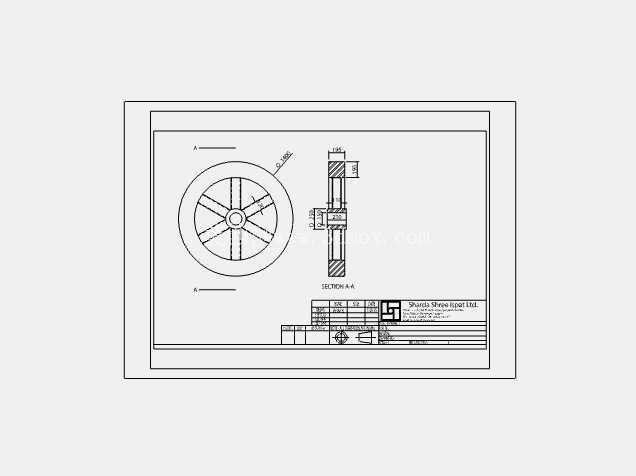

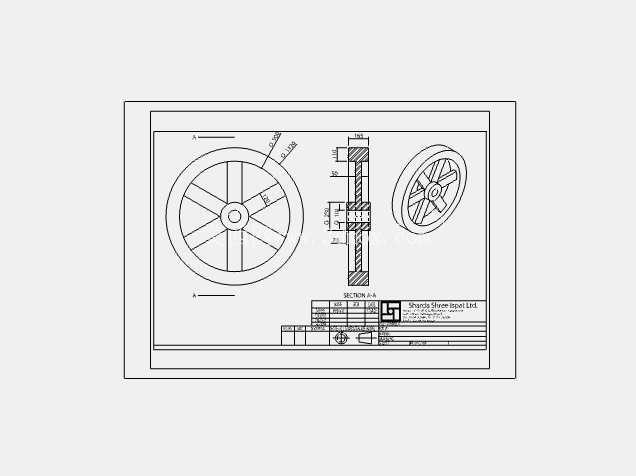

设计这款飞轮时,首先要明确系统需要的转动惯量阈值,结合设备的额定工作转速,计算轮缘部分的质量分布——因为飞轮的储能能力主要集中在轮缘区域,所以设计时将大部分质量集中在外圈轮缘位置,中间采用六根等角度分布的辐条连接中心轮毂与外圈轮缘,辐条采用矩形截面结构,截面尺寸经过抗弯、抗扭校核,能够承受设备启停、载荷突变时辐条根部的交变应力,避免长期运行出现辐条断裂的失效问题。中心轮毂部分设计有标准的轴孔与键槽结构,安装时通过平键与传动轴实现周向固定,轮毂的轴向长度根据配合轴径的尺寸匹配,保证足够的配合接触面积,避免运转时出现轮毂与轴的相对滑动,同时轮毂端面预留有轴向固定的台阶位置,可配合轴端挡圈或者圆螺母实现轮体的轴向定位,防止高速回转时轮体出现轴向窜动。
从安装边界来看,轮体的最大外径需要匹配设备防护罩的内部空间,保证轮缘与防护罩内壁留有足够的安全间隙,避免运转过程中出现剐蹭;辐条之间的镂空区域,既可以降低轮体整体重量,也能在轮体铸造或者机加工过程中减少应力集中的区域,同时方便安装时的吊装与对位作业。轮缘的外圆面经过精加工处理,部分工况下还可作为制动轮使用,配合制动闸瓦实现设备的紧急制动,这就要求轮缘外圆的表面粗糙度、圆度公差满足制动工况的要求,避免制动时出现偏磨、制动抖动的问题。
在结构细节处理上,辐条与轮缘、轮毂的连接位置都做了圆弧过渡处理,避免直角连接处的应力集中,因为飞轮在高速回转时,连接位置的应力水平会比其他区域高30%以上,圆弧过渡可以有效分散应力,降低疲劳失效的风险。中心轴孔的尺寸公差按照过渡配合设计,既保证装配时的同轴度要求,也方便后期维护时的拆卸作业,不会出现过盈量过大导致拆检困难的问题。另外,轮体在设计时已经做了静平衡与动平衡的预留考量,辐条的对称分布结构本身就具备较好的平衡基础,后期机加工完成后只需在轮缘端面做少量的去重处理,就能达到对应转速等级的平衡精度要求,减少设备运转时的振动与噪音。
实际选型使用时,需要根据设备的最大瞬时过载量、转速波动允许范围来确认飞轮的转动惯量是否匹配,这款辐条式飞轮的结构设计,在同等转动惯量下比实心轮体减重40%左右,非常适合对设备自重有要求的移动式动力设备,同时镂空的辐条结构也能在运转时带动周边空气流动,对轮毂位置的轴承起到一定的辅助散热作用,降低轴承长期高速运转的温升,延长润滑脂的使用寿命。需要注意的是,安装时要保证轮体的端面跳动、径向跳动在公差允许范围内,否则即使平衡精度达标,长期运转也会对传动轴、轴承产生附加的交变载荷,缩短整个传动系统的维护周期。
