M50节气门位置传感器TPS结构设计

在汽车动力控制系统的零部件开发环节，节气门位置传感器是衔接进气节流控制与ECU信号反馈的核心传感部件，本次呈现的M50节气门位置传感器TPS，是参照Delphi SS10562实物测绘完成的结构设计，可直接用于动力系统改装、零部件逆向开发、压铸模具开模参考等场景。

从实际装车场景来看，这类传感器主要安装在发动机节气门体的侧端安装位，与节气门转轴直接联动，实时采集节气门的开启角度信号，将机械转角转化为电信号传输给行车电脑，为喷油量修正、点火提前角调整、怠速控制、减速断油逻辑提供核心的位置输入参数，是电喷发动机进气系统不可或缺的传感元件，广泛适配小排量乘用车、轻型商用车的电喷动力系统，也可用于改装车节气门替换后的信号匹配。

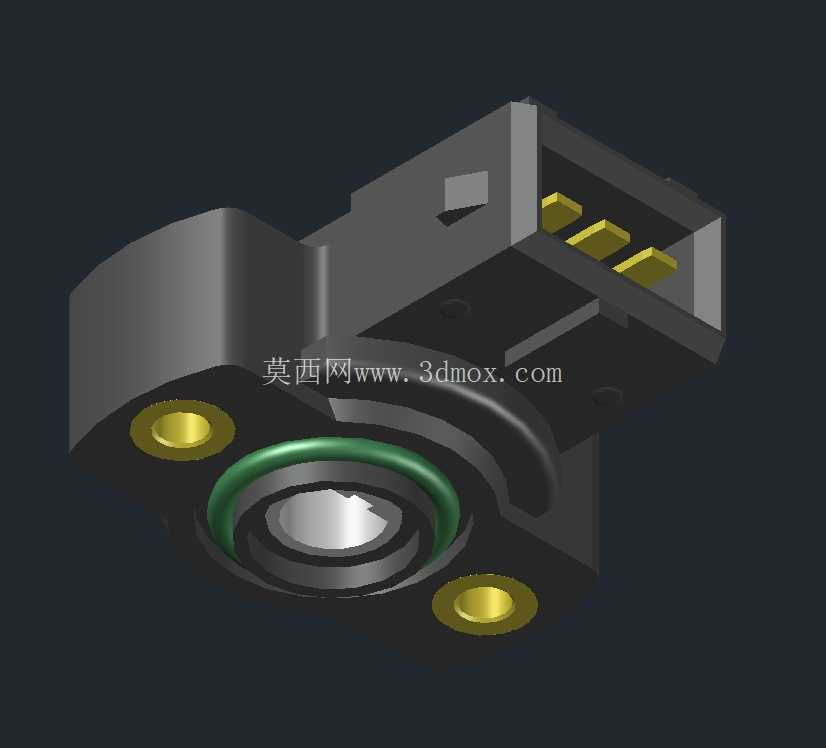

从功能特性上看，该传感器采用接触式电位计的工作原理，内部的电阻轨与滑动触点随节气门转轴同步转动，输出连续变化的电压信号，覆盖节气门从全闭到全开的0-90度转角范围，信号输出线性度偏差控制在行业通用的2%以内，能够满足ECU对节气门位置的高精度识别需求。外壳采用压铸工艺成型的工程结构，两个带金属衬套的安装孔位，可有效避免安装锁紧时塑料壳体产生应力开裂，同时保证长期装车后的安装位置精度，不会因发动机舱的振动、温度交变产生位置偏移。接插端采用标准的车用连接器接口，针脚定义符合主流电喷系统的通用规范，可直接与原车线束对插，无需额外改接线束。

设计过程中，首先围绕安装边界做了尺寸校核：两个安装孔的中心距严格匹配节气门体的对应安装凸台尺寸，传感器转轴的耦合槽与节气门轴的D型截面完全适配，装配后无旷量，避免转动间隙带来的信号迟滞。外壳的压铸结构做了均匀的壁厚设计，主体壁厚控制在2.5mm左右，既满足压铸成型时的熔体流动要求，避免缩孔、缺料等压铸缺陷，也能在发动机舱-40℃到125℃的工作温度范围内保持足够的结构强度，不会因温度交变产生形变。接插部位的密封槽设计，可配套标准密封圈实现IP65级别的防护，阻挡发动机舱内的油污、水汽进入传感器内部，避免触点氧化、电阻轨腐蚀带来的信号漂移问题。

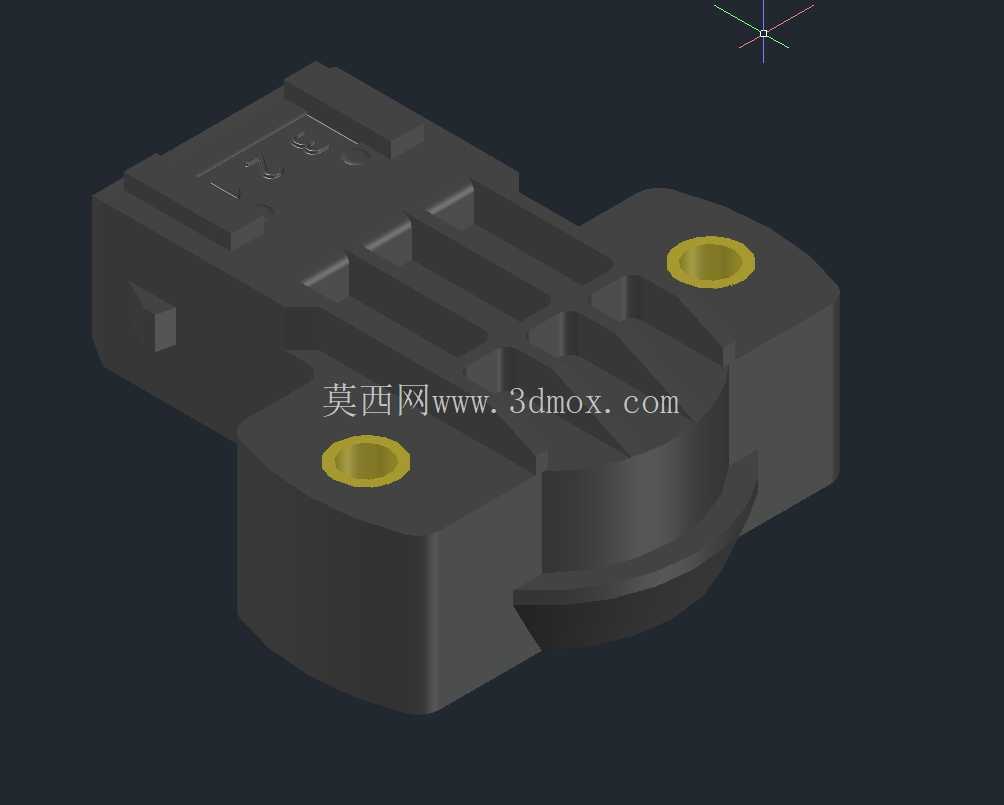

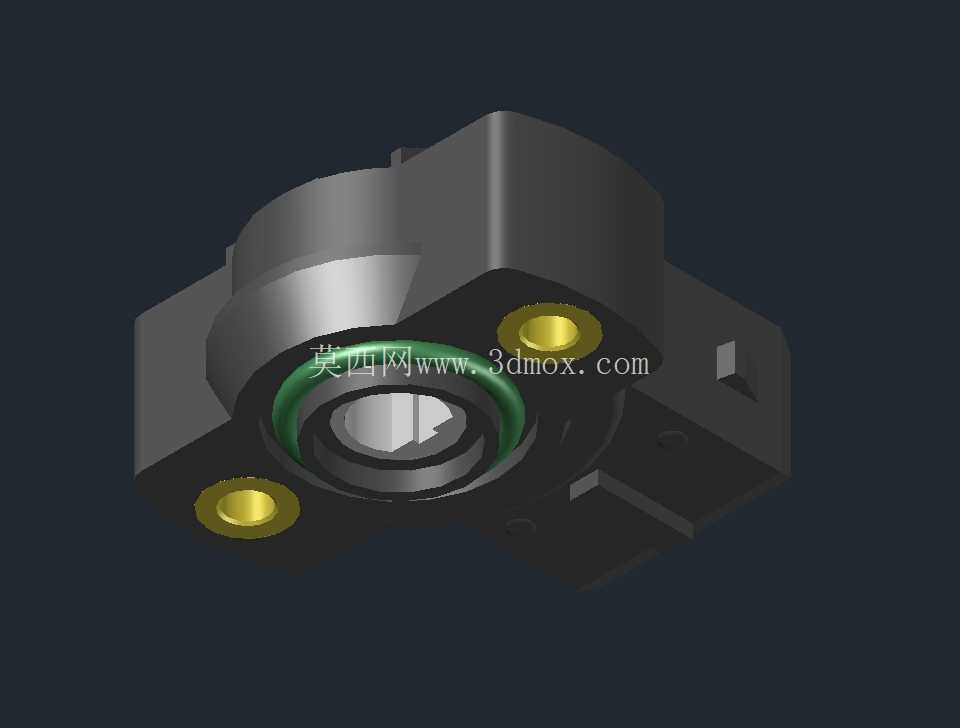

外形设计上，传感器主体采用不对称的块状结构，一侧为接插端的导向结构，方便装配时的盲插操作，另一侧的凸起结构用于避让节气门体上的周边零部件，避免装车时产生干涉。两个安装凸台做了加厚处理，金属衬套压装后与壳体结合牢固，可承受3N·m的安装锁紧力矩，满足整车装配的工艺要求。传感器底部的转轴伸出端做了防尘唇设计，可阻挡外界粉尘进入转轴配合间隙，长期使用不会出现转轴卡滞的问题。

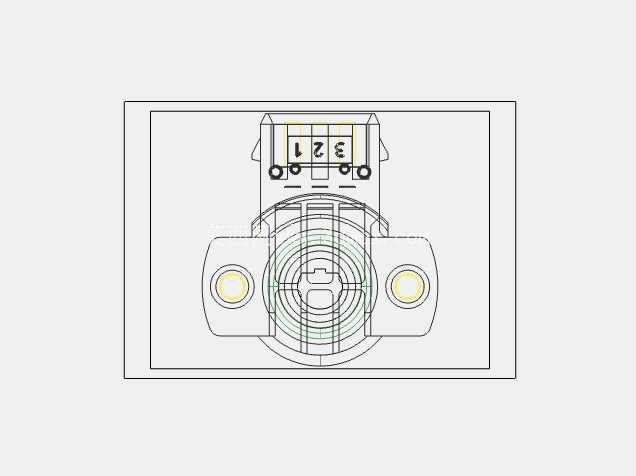

从建模细节来看，所有的安装孔位、接插接口、转轴耦合结构都严格按照实物测绘尺寸还原，拔模角度符合压铸生产的工艺要求，所有转角处都做了R0.5到R1的圆角过渡，避免压铸时的应力集中，也能减少模具的尖角损耗。内部的电位计安装腔尺寸精准，可直接适配通用的电阻片与触点组件，不需要额外调整结构尺寸。对于结构设计从业者来说，这个模型可以作为车用压铸类传感器的结构参考，学习车用传感器的安装定位、密封设计、工艺适配的设计思路；对于设备选型人员来说，可直接通过模型核对安装尺寸，判断该传感器是否适配目标节气门体的安装空间，减少实物试装的验证成本。
