便携式果实成熟度快速检测装置结构设计

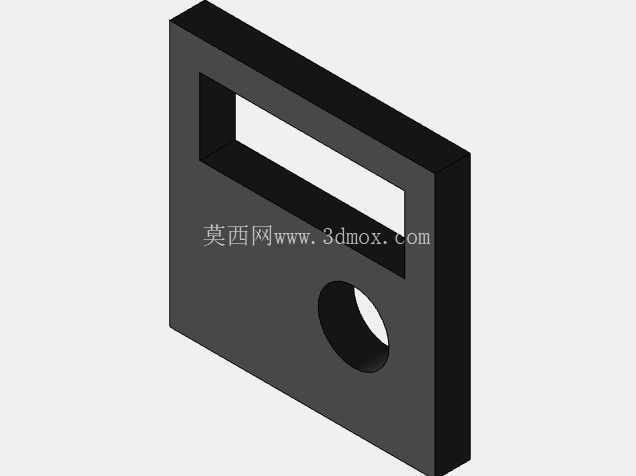

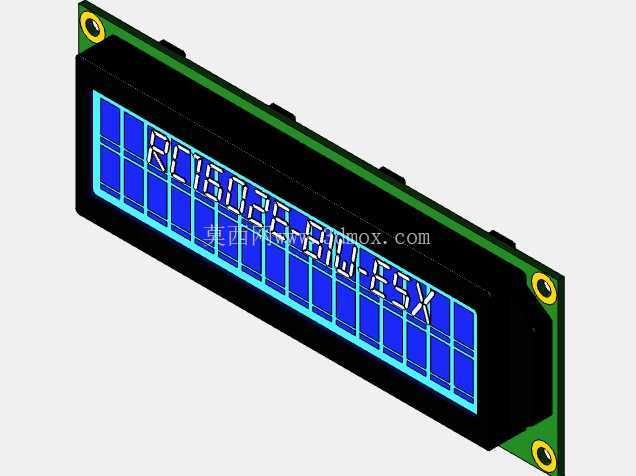

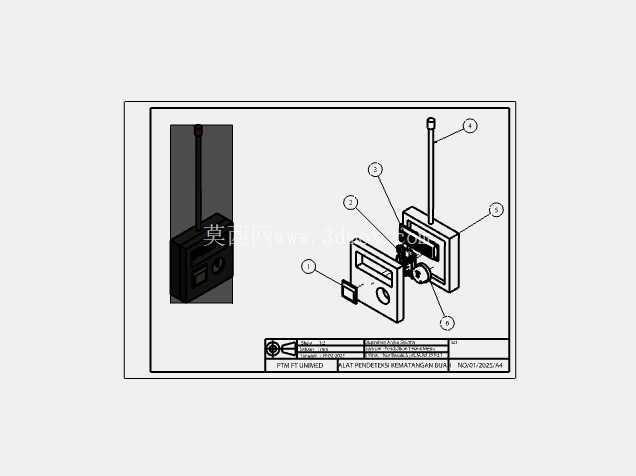

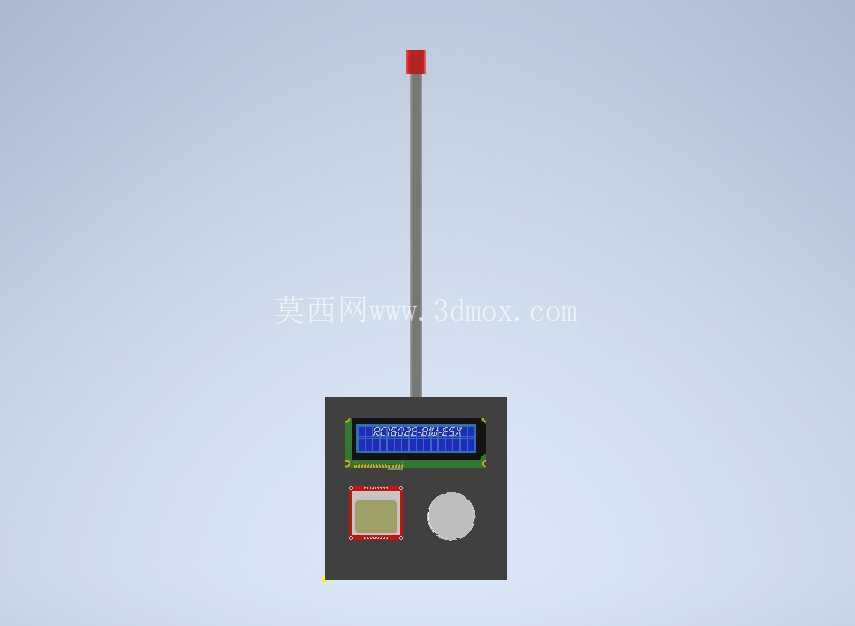

　　在果蔬种植采收、产地初分选、商超入库质检的多个环节，果实成熟度的判定长期依赖人工经验，不仅效率偏低，还容易因个体判断偏差出现采青、过熟漏拣的问题，直接影响果品货架期与种植收益，这款检测装置正是针对这类现场快速检测需求开发的手持类检测设备。从结构布局来看，设备采用一体化手持主机加长杆探测端的组合形式，主机部分采用矩形工程塑料壳体，边角做圆弧过渡处理，避免田间使用时勾挂枝蔓或划伤果袋，壳体正面预留了三个功能安装位：上方是液晶显示模块的嵌装槽，屏幕周边做凸边防护，防止放置时屏幕直接接触硬物产生划痕；中部偏左是检测传感模块的安装窗口，窗口处加装透明防护盖板，既不影响检测信号穿透，也能阻挡田间的果屑、露水侵入内部电路；中部偏右是实体操作按键，采用大直径凸面设计，操作人员佩戴劳保手套也能准确触发，避免误操作。

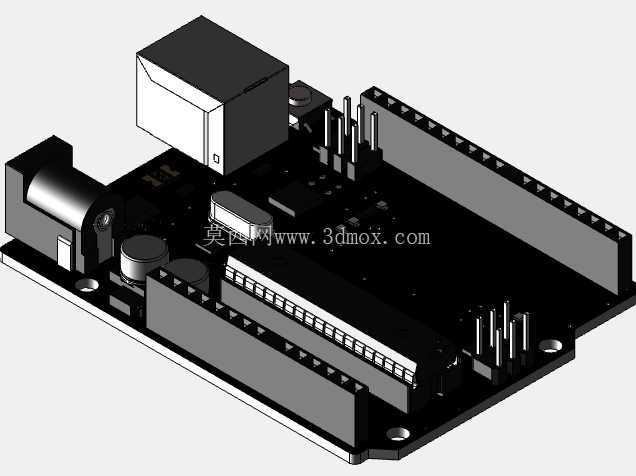

　　长杆探测端采用中空碳纤维杆身，重量仅为同长度金属杆的三分之一，长时间举持检测高处果实时不易产生手臂酸胀，杆身顶端安装检测探头与状态警示灯，警示灯采用红、绿双色高亮灯珠，检测到果实达到采收成熟度时亮绿灯，未成熟或过熟时亮红灯，操作人员无需紧盯主机屏幕，在枝叶茂密的果树冠层位置也能快速获取检测结果。设计过程中重点考虑了田间使用的复杂工况，主机壳体的接缝处全部加装橡胶密封胶条，达到IP54的防护等级，能够应对露天作业时的零星降雨、喷灌溅水与扬尘环境；内部电路板采用抗震安装结构，在电路板与壳体之间垫设硅胶减震垫，行走过程中产生的颠簸、意外轻微磕碰不会造成元器件虚焊脱落。

　　设备的供电模块集成在主机壳体下半部分，采用可更换的大容量锂电池仓，仓盖采用旋扣式结构，更换电池时无需额外工具，单块电池可支持连续8小时以上的田间检测作业，满足单日户外工作的续航需求。从安装边界与尺寸适配来看，主机部分的长宽尺寸控制在120mm*100mm以内，厚度不超过45mm，单手握持时贴合手掌弧度，长杆部分采用可拆分的两段式结构，拆分后单段长度不超过600mm，可放入普通工具背包携带，转场运输时不会占用过多空间；杆身与主机的连接部位采用快插式航空接头，插合后自动锁止，需要拆分收纳时按下锁扣即可拔出，接线触点做镀金处理，反复插拔也不会出现接触不良的问题。功能实现层面，设备可通过非接触方式采集果实表皮色泽、近红外反射特征等参数，内置的算法模型可对采集到的信号进行快速解析，1秒内即可输出成熟度判定结果，无需对果实进行切片、榨汁等破坏性处理，检测后的果实可正常进入销售流通环节，不会造成样品损耗。针对不同品类果实的检测需求，设备内置多套检测参数阈值，操作人员可通过按键切换对应果品的检测模式，覆盖苹果、梨、桃、番茄等常见果蔬的成熟度检测场景，无需针对单一果品采购专用检测设备，降低了中小种植户、产地收购商的设备投入成本。

　　结构设计时还充分考虑了后期维护的便捷性，主机后壳采用四颗十字螺丝固定，拆开后即可直接接触到所有内部模块，传感探头、显示屏、按键等易损件均采用接插件连接，无需焊接即可单独更换，基层维修站点即可完成常见故障的排查处理，减少设备返厂维修的时间成本。长杆顶端的探头外侧加装了软质硅胶保护套，设备闲置时套上保护套可避免探头镜片被划伤，检测时取下保护套即可，探头与杆身的连接部位采用万向调节结构，可根据果实着生角度调整探头朝向，无需操作人员刻意调整站位即可对准果实表面，进一步提升检测效率。
