KY-003霍尔磁传感器模块结构设计

在做小型自动化设备的位置检测单元选型时，霍尔磁传感器是绕不开的基础检测元件，这款KY-003霍尔磁传感器模块的三维结构，完全按照实物测绘还原，能直接嵌入各类小型检测装置的装配体中做干涉校验。日常做设备结构设计时，很多新手容易忽略这类小型电子模块的安装边界，往往在PCB布局完成后才发现传感器引脚和周边结构件碰擦，或是感应头位置和磁钢的触发距离超出有效范围，提前把精准的三维模型调入装配体，就能在设计阶段把这类问题规避掉。

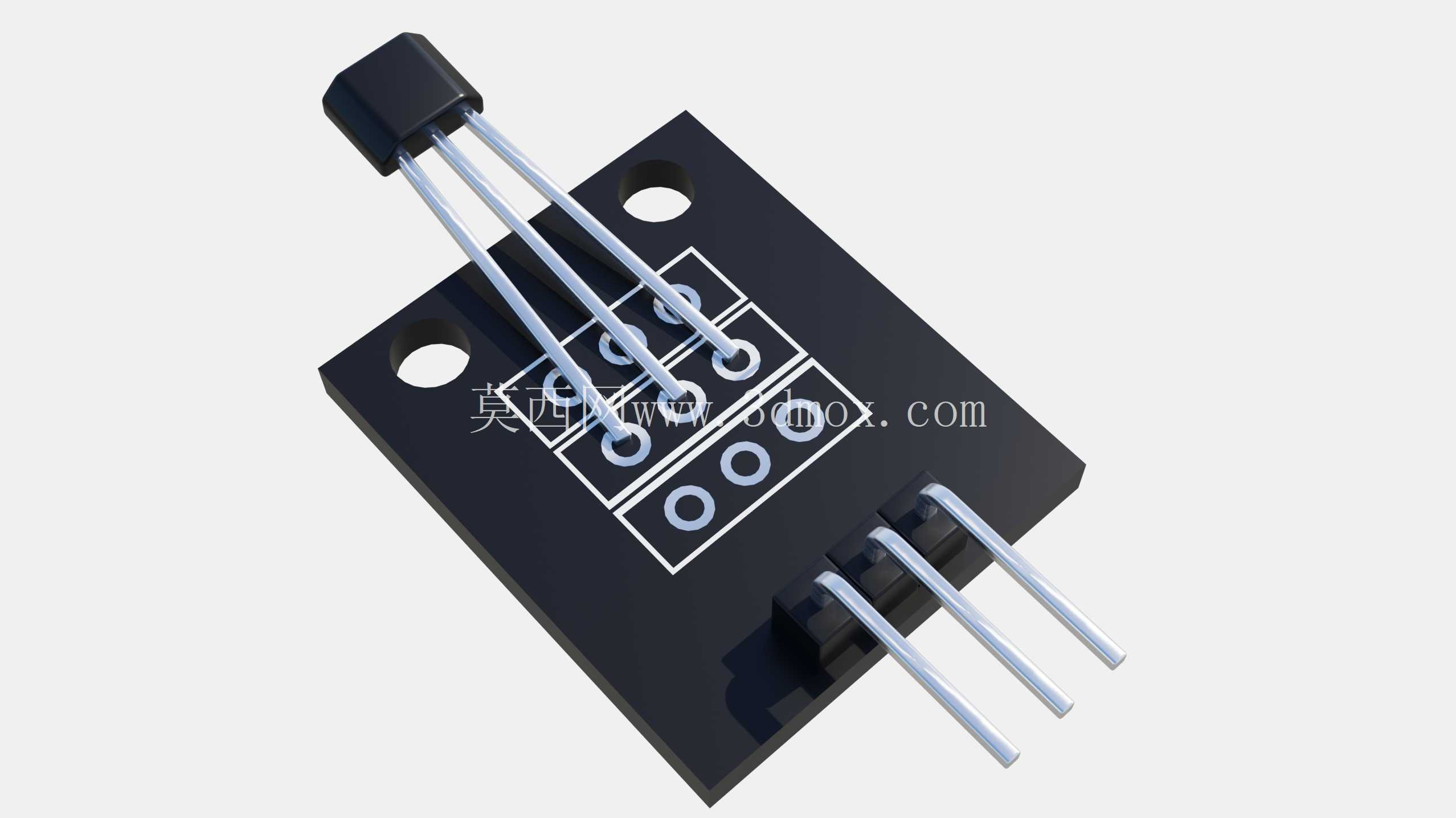

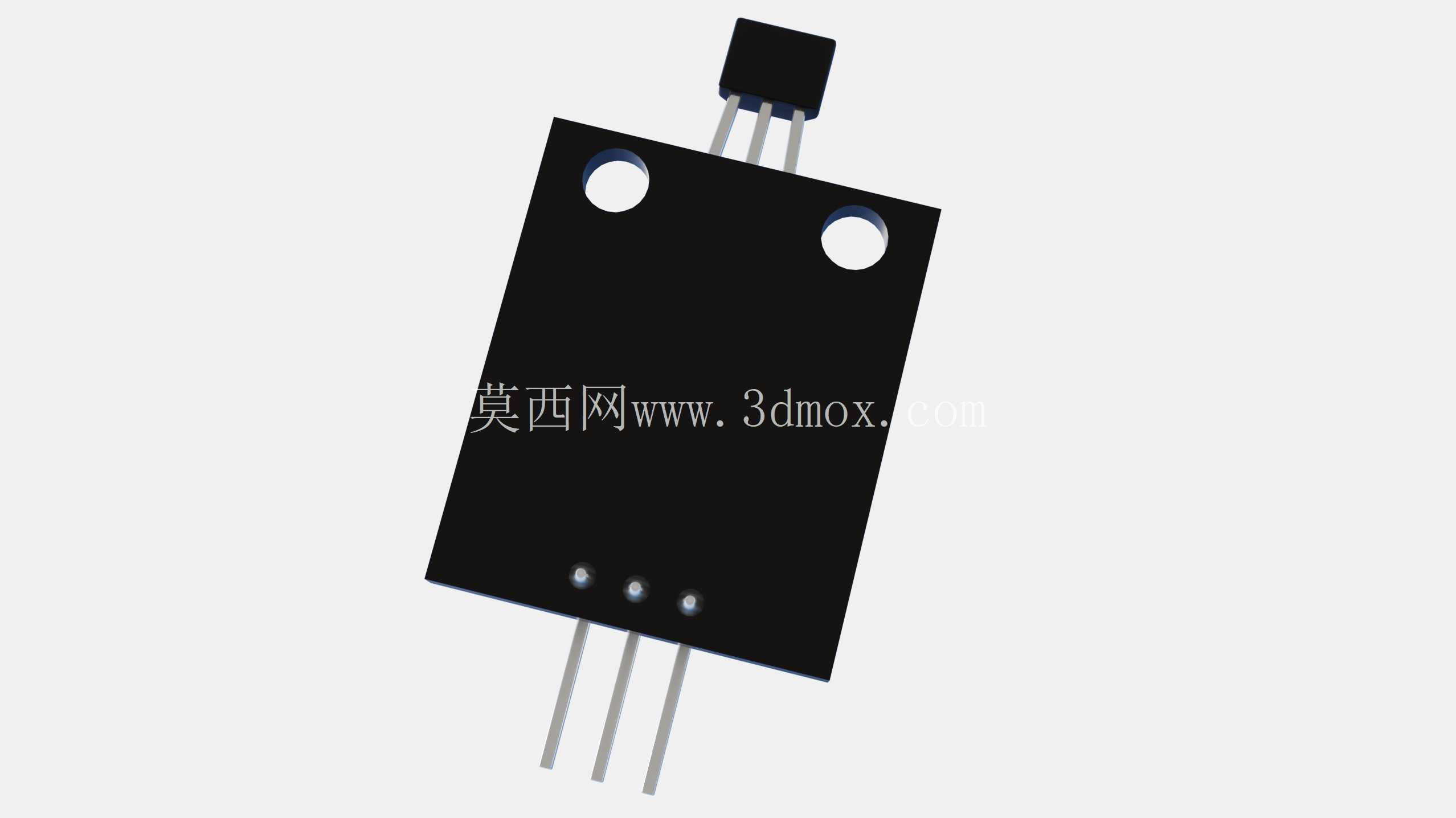

这款模块的核心感应元件采用直插三脚封装，黑色的感应头本体突出PCB板面一定高度，三个金属引脚呈平行排布，直接焊接在PCB对应的焊盘上，引脚的线径、伸出长度都严格按照实物尺寸还原，建模时特意保留了引脚的金属倒角细节，方便做焊接工艺的模拟校验。承载元件的PCB板为方形黑色基材，板上预留了两个对称的圆形安装孔，这两个孔的位置、孔径都经过实际测绘，安装时可以用M2的螺丝直接固定在设备的安装支架上，不需要额外做转接板，能大幅简化小型检测单元的安装结构。板上除了核心霍尔元件的焊盘，还预留了多组信号引出焊盘，侧边引出的三个直插排针，分别对应电源、地、信号输出三个引脚，排针的间距采用标准2.54mm排距，能直接和杜邦线对接，也能插在标准面包板上做原型验证。

从实际应用场景来看，这类霍尔磁传感器常被用在小型设备的转速检测、位置限位、磁极判断环节，比如小型直流电机的转速计数，把磁钢贴在电机转轴上，传感器固定在距离磁钢3-5mm的位置，就能通过磁场变化输出脉冲信号，配合单片机就能计算实时转速；也可以用在自动化滑台的原点限位上，相比机械限位开关，霍尔传感器没有物理接触，不会产生机械磨损，长期运行的可靠性更高，适合需要高频触发的检测场景。建模时特意核对了感应头的有效感应方向，霍尔元件的感应面垂直于引脚排布方向，安装时需要让磁钢的磁力线垂直穿过感应面，才能获得最佳的触发灵敏度，很多新手安装时容易把感应面装反，导致触发距离大幅缩短甚至无法触发，在三维装配时调整好模块的安装角度，就能避免现场调试时反复拆装调整。

从安装边界来看，这款模块的PCB板厚度为常规1.6mm，整体板的长宽尺寸适配小型安装空间，两个安装孔的中心距经过精准测量，安装时孔位周边预留了足够的螺丝沉头空间，不会出现螺丝头顶住板上元件的问题。侧边排针的伸出长度也按照实物还原，当排针插入母座时，板底和母座顶面的间隙刚好能容纳焊盘的焊点，不会出现焊点顶到母座导致插装不到位的情况。核心霍尔元件的感应头顶部到PCB板面的高度，决定了传感器和被检测磁钢之间的最小安装间隙，建模时把这个尺寸公差控制在0.1mm以内，方便结构设计时精准计算安装支架的高度，保证磁钢和感应头之间的距离处在最佳触发区间，既不会因为距离太远检测不到信号，也不会因为距离太近在设备运行时出现碰擦。

在做原型设备的三维布局时，这类小型传感器模型的细节还原度直接影响后续的装配效率，比如引脚的弯折角度、焊盘的位置、安装孔的倒角，如果模型和实物存在偏差，加工出来的安装支架就可能出现孔位对不上、元件和结构件干涉的问题。这款模型在测绘时特意对照了三批不同批次的实物模块，把不同批次之间的尺寸公差都考虑在内，所有关键尺寸都取了中间值，能适配绝大多数市售同型号模块的安装需求。另外板上的丝印标识也做了还原，虽然丝印不影响结构装配，但在做整机BOM导出和装配指导时，清晰的丝印能帮助装配人员快速识别元件方向，避免装反导致的功能失效。
