压铸模具配套异形结构镶件三维设计

这套结构件主要服务于有色金属压铸生产环节，是压铸模具中承担局部型腔成型、排气辅助与顶出导向功能的镶拼组件，在汽车零部件、通用五金壳体类压铸件的批量生产场景中应用广泛。日常压铸生产中，模具整体型腔的复杂转角、深腔侧壁、局部倒扣位置如果采用整体式加工，不仅刀具可达性差，后期磨损修复也需要整体拆换模仁，成本高且停机周期长，这类拆分式的镶件结构正是为解决这类痛点设计的。

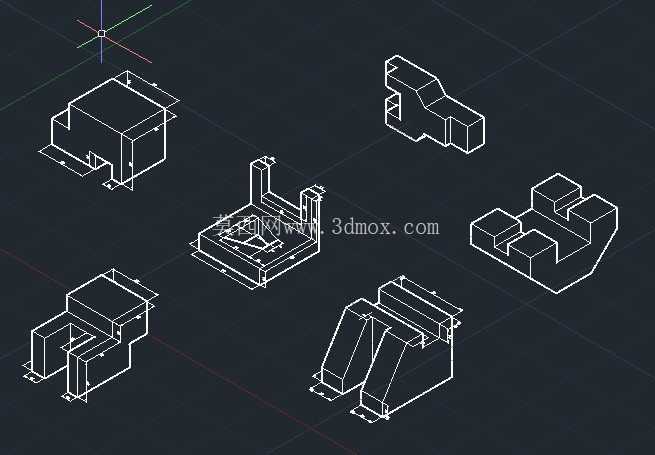

从结构设计逻辑来看，六个不同形态的镶件分别对应模腔不同的功能区域：带双侧定位凸台的方块类镶件，安装在定模仁的浇道正对区域，承受铝液高速冲刷的载荷，底部设计的两个卡槽用于和模仁的定位槽过盈配合，避免高速充型时镶件移位；带阶梯凸台的L形镶件布置在动模侧的倒扣成型位，侧面预留的0.2mm间隙用于排气，减少压铸件的气孔缺陷；带多组安装孔的U形镶件是顶杆的导向载体，镶件内部的通孔和顶杆采用H7/f6的间隙配合，保证顶出过程无卡滞；两个对称的斜向支撑类镶件用于压铸件的侧边斜孔成型，斜面角度和压铸件的拔模角度保持一致，避免开模时拉伤铸件表面；带多组凸台的成型镶件负责压铸件内部的加强筋结构成型，凸台的圆角全部做了R0.5的过渡处理，减少应力集中，延长镶件的使用寿命。

安装边界方面，所有镶件的安装基面都设计了0.02mm的平面度公差，和模仁镶件孔的配合采用过渡配合，压入后端面和模仁表面的高度差控制在0.01mm以内，避免合模时出现压痕。镶件的材料选型对应不同功能区域有所区分：承受铝液冲刷的浇道位置镶件采用H13钢，淬火硬度达到HRC48-52，表面做氮化处理提升耐磨性；顶出导向类镶件采用40Cr调质处理，硬度控制在HRC28-32，兼顾韧性和耐磨性；成型加强筋的薄壁镶件在转角位置都做了加厚处理，避免热处理时出现开裂，同时在非成型面设计了工艺螺孔，方便后期更换时从模仁中顶出。

实际生产验证中，这类镶拼结构相比整体式模仁，局部磨损后的更换成本仅为整体模仁的15%左右，维修停机时间可以缩短70%，同时镶件的拆分加工可以采用多工序并行的方式，大幅缩短模具的制造周期。设计过程中需要注意镶件的拼缝位置要避开压铸件的外观面，同时拼缝间隙控制在0.03mm以内，避免铝液钻入形成飞边，影响后续去毛刺工序的效率。另外所有镶件的冷却水道布置都和模仁主水道连通，保证成型区域的温度均匀，减少压铸件因冷却不均产生的变形问题。
