2020规格T型槽铝挤压导轨型材

在非标自动化设备搭建、桌面级3D打印机构架、小型CNC框架以及DIY机器人组件的设计过程中，型材选型往往是结构设计环节最先落地的部分，这款截面为20mm×20mm的T型槽铝挤压型材，正是针对这类轻载、对安装精度有一定要求的场景开发的基础结构件。日常做设备方案时，很多设计师会优先选用这类标准铝挤型材做主体框架，核心原因在于其无需额外开模，切割后即可通过配套角码、螺栓完成快速拼接，能大幅缩短项目的打样周期，尤其适合小批量定制设备、教学实验平台以及创客类项目的结构搭建。

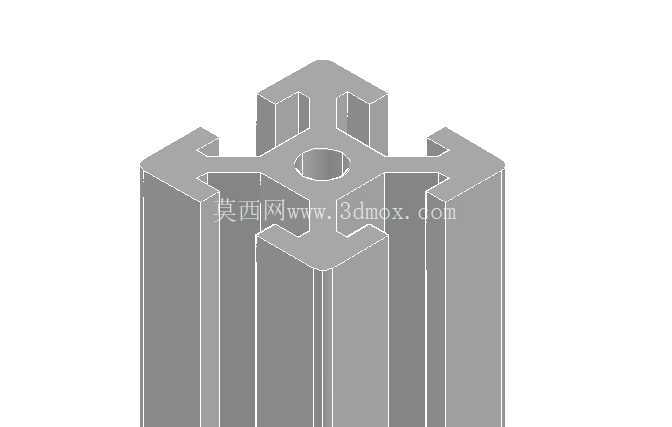

从截面结构来看，这款型材四个方向均开设标准T型槽，槽口尺寸适配行业通用的T型螺栓、滑块螺母，安装时无需在型材本体上额外打孔攻丝，只需将预置螺母滑入槽内对应位置，即可完成各类功能件的固定，不管是安装直线导轨、传感器支架、拖链槽还是设备外封板，都能灵活调整安装位置，避免了传统方管焊接框架后期改孔难、调整余量小的问题。型材中心预留的通孔，既可以作为穿线通道走设备的控制线缆、气路软管，让框架内部走线更规整，也能穿入圆钢做加强支撑，应对部分对框架刚性要求更高的使用场景。

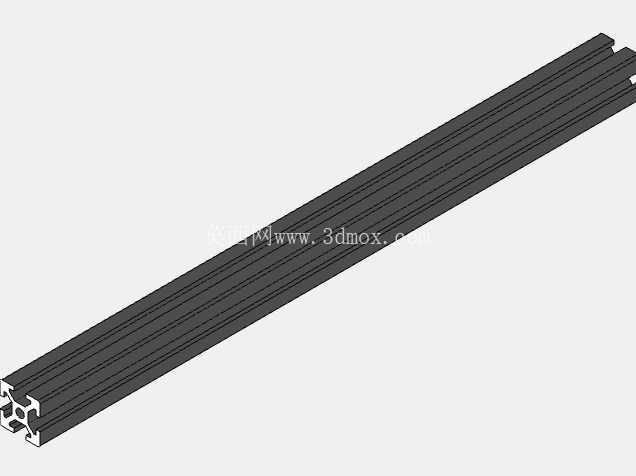

设计这类型材的三维模型时，首先要严格匹配铝挤工艺的成型要求，所有截面转角处都要做符合挤压生产的圆角过渡，避免出现尖锐直角导致挤出时应力集中、型材变形；T型槽的槽口宽度、槽内深度以及收口尺寸都要严格遵循行业通用公差，保证配套的紧固件能顺畅滑入，同时不会出现间隙过大导致安装松动的问题。这款型材单根长度设定为300mm，刚好适配多数小型桌面设备的框架边长需求，设计师在选型时可以直接调用，无需额外做长度方向的拉伸调整，当然如果项目需要其他长度规格，也可以基于截面轮廓快速拉伸得到对应长度的模型，大幅提升建模效率。

从安装边界来看，这款型材的外轮廓尺寸为标准20mm见方，拼接成框架时，相邻两根型材通过角码连接后的外伸尺寸、槽位对齐精度都有统一的标准，设计师在做整体布局时，可以直接按照20mm的模数进行排布，不用额外计算型材的安装让位空间。型材的壁厚经过优化，既保证了作为轻载框架的结构刚性，在正常受力下不会出现明显形变，又控制了整体重量，不会让小型设备过于笨重。实际应用中，这类型材除了做设备主体框架，还可以用来做传感器安装支架、物料导向滑轨、设备防护栏的横纵梁，甚至可以作为小型输送线的侧边支撑，适用场景非常广泛。

很多刚接触结构设计的工程师容易忽略铝型材的截面细节，比如T型槽的收口处如果尺寸设计不合理，会导致螺母卡滞或者滑出，这款型材的模型在这些细节处都做了准确还原，能直接用于装配验证、干涉检查，甚至可以直接导出工程图用于加工下料。在做3D打印机框架设计时，这款型材的截面刚性足够支撑打印平台、运动模组的重量，T型槽的安装方式也方便调整导轨的平行度，保证打印运动的精度；在做小型CNC框架时，搭配中心孔穿入的加强钢棒，能进一步提升框架的抗振性，减少加工过程中的震颤问题；对于DIY机器人项目来说，这款型材重量轻、拼接方便，能快速搭建出机器人的底盘或者机械臂支撑结构，后期调整结构时也只需要松开螺栓即可重新排布，不用重新切割焊接。
